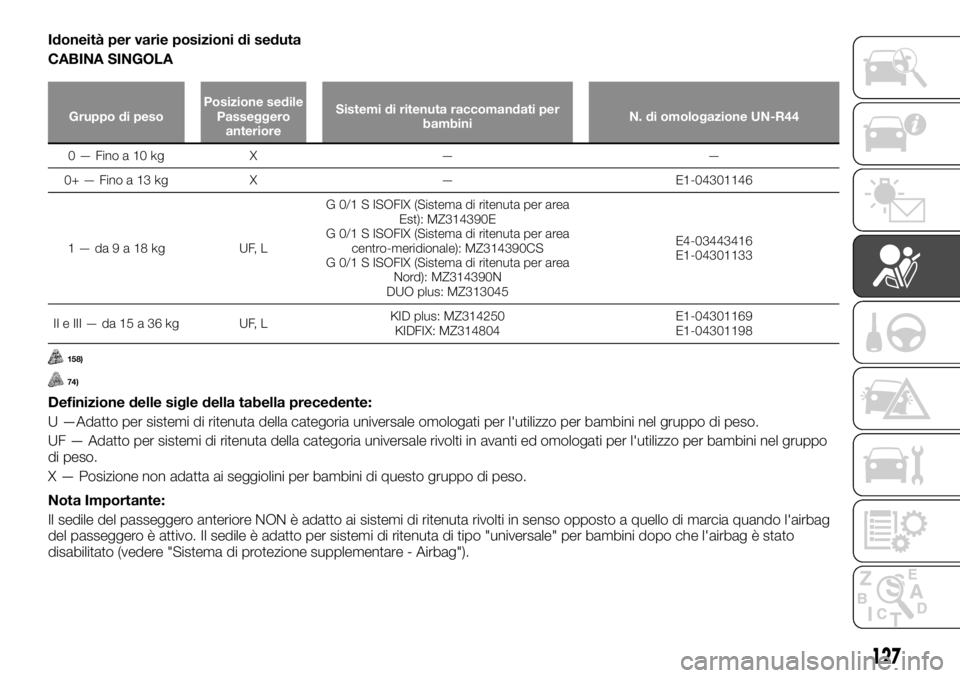

Idoneità per varie posizioni di seduta
CABINA SINGOLA
Gruppo di pesoPosizione sedile
Passeggero
anterioreSistemi di ritenuta raccomandati per
bambiniN. di omologazione UN-R44
0—Finoa10kg X — —
0+ — Fino a 13 kg X — E1-04301146
1—da9a18kg UF,LG 0/1 S ISOFIX (Sistema di ritenuta per area
Est): MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta per area
centro-meridionale): MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta per area
Nord): MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
IIeIII—da15a36kg UF,LKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
158)
74)
Definizione delle sigle della tabella precedente:
U —Adatto per sistemi di ritenuta della categoria universale omologati per l'utilizzo per bambini nel gruppo di peso.
UF — Adatto per sistemi di ritenuta della categoria universale rivolti in avanti ed omologati per l'utilizzo per bambini nel gruppo
di peso.
X — Posizione non adatta ai seggiolini per bambini di questo gruppo di peso.
Nota Importante:
Il sedile del passeggero anteriore NON è adatto ai sistemi di ritenuta rivolti in senso opposto a quello di marcia quando l'airbag
del passeggero è attivo. Il sedile è adatto per sistemi di ritenuta di tipo "universale" per bambini dopo che l'airbag è stato
disabilitato (vedere "Sistema di protezione supplementare - Airbag").
127

Idoneità per varie posizioni di seduta
CABINA CLUB
Gruppo di pesoPosizione sedile
Passeggero anterioreSistemi di ritenuta per bambini
raccomandatiN. di omologazione UN-R44
Airbag
attivatoAirbagdisattivato
0—Finoa10kg X U — —
0+ — Fino a 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1—da9a18kg X U,LG 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Est):
MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Centro-Sud):
MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Nord):
MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
IIeIII—da15a
36 kgXU,LKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
128
SICUREZZA

Gruppo di pesoPosizione sedile
Posteriore
lateraleSistemi di ritenuta per bambini
raccomandatiN. di omologazione UN-R44
0—Finoa10kg X — —
0+ — Fino a 13 kg X BABY-SAFE plus: MZ314393 E1-04301146
1—da9a18kg XG 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Est): MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Centro-Sud): MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Nord): MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
IIeIII—da15a36kg XKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
158)
74)
Definizione delle sigle della tabella precedente:
U —Adatto per sistemi di ritenuta per bambini della categoria universale omologati per l'utilizzo nel gruppo di peso.
UF — Adatto per sistemi di ritenuta per bambini della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo
di peso.
X — Posizione non adatta ai seggiolini per bambini di questo gruppo di peso.
Nota Importante:
Il sedile del passeggero anteriore NON è adatto ai sistemi di ritenuta per bambini rivolti in senso opposto a quello di marcia
quando l'airbag del passeggero è attivo. Il sedile è adatto per sistemi di ritenuta per bambini di tipo "universale" dopo che
l'airbag è stato disabilitato (vedere "Sistema di protezione supplementare - Airbag).
129

Idoneità per varie posizioni di seduta
CABINA DOPPIA
Gruppo di pesoPosizione sedile
Passeggero anterioreSistemi di ritenuta per bambini
raccomandatiN. di omologazione UN-R44
Airbag
attivatoAirbagdisattivato
0—Finoa10kg X U — —
0+ — Fino a 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1—da9a18kg X U,LG 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Est):
MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Centro-Sud):
MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta
per bambini per area Nord):
MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
IIeIII—da15a
36 kgXU,LKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
130
SICUREZZA

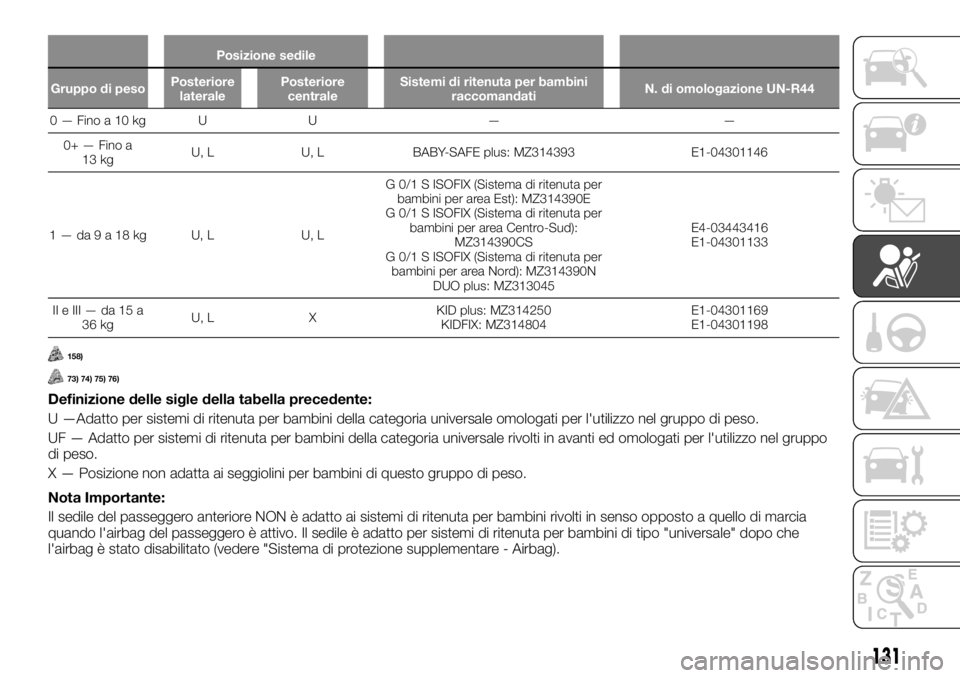

Posizione sedile
Gruppo di pesoPosteriore
lateralePosteriore
centraleSistemi di ritenuta per bambini
raccomandatiN. di omologazione UN-R44
0—Finoa10kg U U — —
0+ — Fino a
13 kgU, L U, L BABY-SAFE plus: MZ314393 E1-04301146
1—da9a18kg U,L U,LG 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Est): MZ314390E
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Centro-Sud):
MZ314390CS
G 0/1 S ISOFIX (Sistema di ritenuta per
bambini per area Nord): MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
IIeIII—da15a
36 kgU, L XKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
158)
73) 74) 75) 76)
Definizione delle sigle della tabella precedente:
U —Adatto per sistemi di ritenuta per bambini della categoria universale omologati per l'utilizzo nel gruppo di peso.
UF — Adatto per sistemi di ritenuta per bambini della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo
di peso.
X — Posizione non adatta ai seggiolini per bambini di questo gruppo di peso.
Nota Importante:
Il sedile del passeggero anteriore NON è adatto ai sistemi di ritenuta per bambini rivolti in senso opposto a quello di marcia
quando l'airbag del passeggero è attivo. Il sedile è adatto per sistemi di ritenuta per bambini di tipo "universale" dopo che
l'airbag è stato disabilitato (vedere "Sistema di protezione supplementare - Airbag).
131

Installazione di un
sistema di ritenuta per
bambini al punto di
ancoraggio inferiore
(dispositivi di fissaggio
ISOFIX) e al punto di
fissaggio (cabina
Doppia)
Punto di fissaggio inferiore
Il sedile posteriore del veicolo è dotato
di punti di ancoraggio inferiori per
l'installazione di seggiolini per bambini
con dispositivi di fissaggio ISOFIX.
Punti di ancoraggio cinghia
Il veicolo è dotato di 2 punti di
ancoraggio per i sistemi di ritenuta dei
bambini, situati dietro il sedile
posteriore.
Servono per assicurare la cinghia di
fissaggio del seggiolino per bambini a
ognuna delle 2 posizioni di seduta
posteriori del veicolo.
159)
Sistema di ritenuta per
bambini con dispositivi
ISOFIX (cabina Doppia)
Il sistemi di ritenuta per bambini è
concepito esclusivamente per i sedili
dotati di dispositivi di ancoraggio
inferiori. Fissare il sistema di ritenuta
utilizzando gli appositi dispositivi di
ancoraggio inferiori.
Non è necessario fissare il sistema di
ritenuta utilizzando le cinture di
sicurezza del veicolo.
A. Connettori per sistemi di ritenuta
bambini
Installazione
1. Rimuovere eventuali corpi estranei
dai connettori e accertarsi che la cintura
di sicurezza del veicolo sia nella
normale posizione di stivaggio.
2. Rimuovere il poggiatesta dal sedile
su cui si desidera installare il seggiolino.
Vedere "Poggiatesta".
207AHA106607
208AHA106229
209AHA104759
A
210AA0014302
132
SICUREZZA

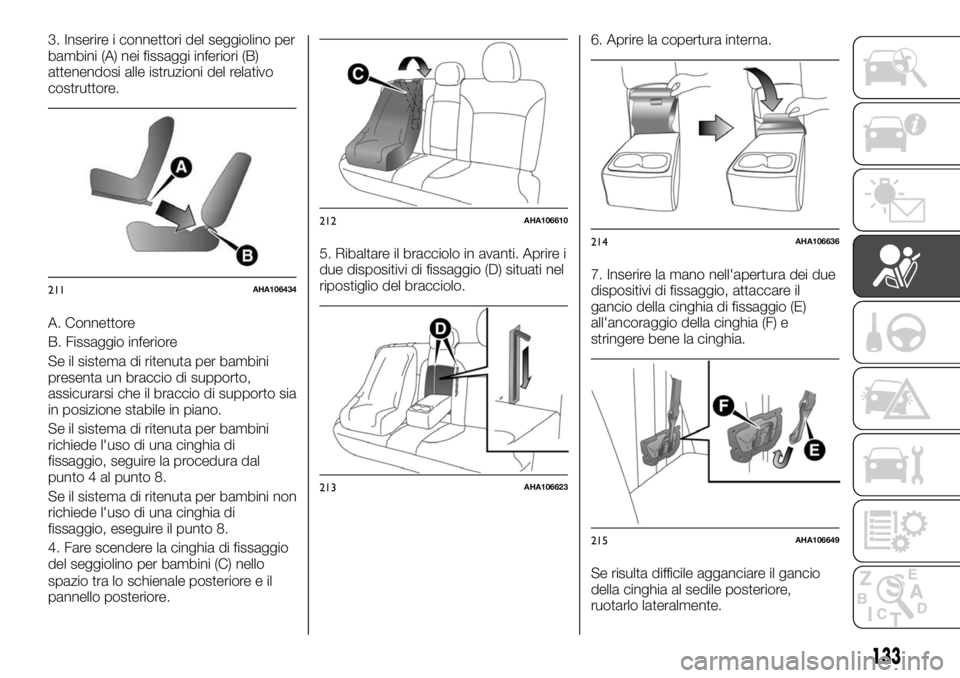

3. Inserire i connettori del seggiolino per
bambini (A) nei fissaggi inferiori (B)
attenendosi alle istruzioni del relativo
costruttore.
A. Connettore
B. Fissaggio inferiore
Se il sistema di ritenuta per bambini
presenta un braccio di supporto,
assicurarsi che il braccio di supporto sia
in posizione stabile in piano.
Se il sistema di ritenuta per bambini
richiede l'uso di una cinghia di
fissaggio, seguire la procedura dal
punto 4 al punto 8.
Se il sistema di ritenuta per bambini non
richiede l'uso di una cinghia di
fissaggio, eseguire il punto 8.
4. Fare scendere la cinghia di fissaggio
del seggiolino per bambini (C) nello
spazio tra lo schienale posteriore e il
pannello posteriore.5. Ribaltare il bracciolo in avanti. Aprire i
due dispositivi di fissaggio (D) situati nel
ripostiglio del bracciolo.6. Aprire la copertura interna.
7. Inserire la mano nell'apertura dei due
dispositivi di fissaggio, attaccare il
gancio della cinghia di fissaggio (E)
all'ancoraggio della cinghia (F) e
stringere bene la cinghia.
Se risulta difficile agganciare il gancio
della cinghia al sedile posteriore,
ruotarlo lateralmente.
211AHA106434
212AHA106610
213AHA106623
214AHA106636
215AHA106649
133

8. Spingere e tirare il sistema di ritenuta
per bambini in tutte le direzioni per
assicurarsi che sia ben fissato.
Rimozione
Rimuovere il sistema di ritenuta per
bambini seguendo le istruzioni fornite
dallo stesso costruttore del sistema.
Montaggio di un seggiolino per
bambini con cintura di sicurezza a
3 punti (con meccanismo di
emergenza/blocco automatico)
Installazione
1. Collocare il seggiolino per bambini
sul sedile sul quale si intende montarlo
e rimuovere il poggiatesta dal sedile.
Vedere "Poggiatesta".
2. Quando si installa un sistema di
ritenuta per bambini sul sedile del
passeggero anteriore, regolare il sedile
nella posizione più arretrata.
3. Legare la cintura al seggiolino in base
alle istruzioni della casa produttrice
dello stesso, quindi inserire la linguetta
di aggancio nella fibbia.
4. Eliminare completamente il gioco
tirando il nastro attraverso il
tendicinghia (A).
5. Se il sistema di ritenuta per bambini
presenta un braccio di supporto,
assicurarsi che il braccio di supporto sia
in posizione stabile in piano.6. Prima di collocare il bambino nel
seggiolino, tirare e spingere
quest'ultimo in ogni direzione per
accertarsi che sia fissato saldamente.
Eseguire tale operazione prima di ogni
utilizzo.
160)
ATTENZIONE
158)Quando si installa un seggiolino per
bambini, rimuovere il poggiatesta dal
sedile.
159)I fissaggi dei sistemi di ritenuta per
bambini sono concepiti per resistere solo ai
carichi esercitati dai sistemi di ritenuta
quando questi sono installati
correttamente. In nessun caso devono
essere utilizzati per fissare le cinture di
sicurezza di persone adulte, imbracature o
altri oggetti o equipaggiamenti al veicolo.160)Per alcuni tipi di sistemi di ritenuta per
bambini è necessario usare il fermaglio
tendicinghia (A) per contribuire a evitare
lesioni personali in caso di collisioni o
manovre brusche. Esso deve essere
installato e utilizzato in base alle istruzioni
del costruttore del sistema di ritenuta per
bambini. Il fermaglio deve essere tolto
quando il sistema di ritenuta per bambini
viene smontato.
AVVERTENZA
73)Quando si fissa il sistema di ritenuta del
seggiolino per bambini al sedile posteriore,
regolare gli schienali dei sedili anteriori in
modo da impedire che tocchino i piedi del
bambino e il suo seggiolino.
74)Quando si fissa il sistema di ritenuta del
seggiolino per bambini (gruppo di peso II e
III) al sedile anteriore, spostare lo schienale
di 2 posizioni indietro rispetto alla posizione
verticale.
75)I sistemi di ritenuta per bambini con
braccio di supporto non sono adatti per il
sedile posteriore centrale.
76)Quando si utilizza il sistema "KID-FIX" o
"KID-PLUS" sul sedile posteriore,
abbassare il poggiatesta del seggiolino per
bambini dopo che il bambino è sceso dal
seggiolino onde evitare che il poggiatesta
del seggiolino tocchi il vetro posteriore.
Assicurarsi inoltre che il poggiatesta sia
correttamente regolato e posizionato nel
momento in cui il bambino si siede sul
seggiolino.
A
216AA0008772
134
