2017 FIAT FIORINO Notice d'entretien (in French)

Fonctions du menu de configuration
Le menu fig. 17 se compose d'une série de fonctions
disposées en mode « circulaire », dont la sélection,
à l'aide des boutons
et, permet d'accéder aux
différentes opérations de sélection et de réglage
(configuration) indiquées ci-après.
Le menu peut être activé par une brève pression sur le
boutonSET
.
En appuyant de manière répétée sur les boutons
et, on peut se déplacer dans la liste du menu
de configuration.
Les modalités de gestion à ce point diffèrent entre elles
selon la rubrique sélectionnée.
Sélection d'une rubrique du menu
- une brève pression sur le boutonSET
permet de
choisir le réglage du menu que l'on souhaite modifier
;
- en agissant sur les boutons
et(par pressions
répétées), on peut choisir le nouveau réglage ;
- une brève pression sur le boutonSET
permet de
mémoriser le réglage et de retourner en même temps
à la même rubrique du menu précédent.
Sélection de « Réglage de l'heure »
– par une brève pression sur le boutonSET
,on
peut sélectionner la première donnée à modifier
(heures) ;
- en agissant sur les boutons
et(par pressions
répétées), ont peut choisir le nouveau réglage ;– par une brève pression sur le boutonSET
,on
peut mémoriser le réglage et en même temps passer à
la rubrique suivante du menu de réglage (minutes) ;
- après avoir réglé les minutes, en suivant la même
procédure, on retourne à la rubrique du menu
précédemment sélectionnée.
En poussant de manière prolongée sur le
bouton SET
- si l'on se trouve au niveau du menu, on sort de
l'environnement menu de configuration ;
- si l'on se trouve au niveau du réglage d'une rubrique
du menu, on sort au niveau de menu ;
– l'on sauvegarde uniquement les modifications déjà
mémorisées par l'utilisateur (et validées par une
pression sur le boutonSET
).
L'environnement menu de configuration est temporisé
: si l'on sort du menu parce que le délai imparti est
écoulé, seules les modifications déjà mémorisées par
l'utilisateur (validées par une brève pression du bouton
SET
) seront sauvegardées.
À partir de la page-écran standard, pour accéder à la
navigation, pousser brièvement sur le boutonSET
.
Pour naviguer dans le menu, appuyer sur les boutons
ou.
REMARQUE Lorsque le véhicule roule, pour des
raisons de sécurité, on ne peut accéder qu'au menu
réduit (configuration « SPEEd »). On pourra accéder au
menu complet en mettant le véhicule à l'arrêt.
21
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Réglage de l'éclairage intérieur du véhicule
(ILLU)
Cette fonction est disponible lorsque les feux de
croisement sont allumés et permet de régler l'intensité
lumineuse du combiné de bord, des touches et de
l'écran autoradio.
Pour régler l'intensité lumineuse, procéder comme suit :
pousser sur le bouton SETpar une brève
pression, l'inscription ILLU apparaît à l'écran ;
appuyer sur le boutonetpour régler le
niveau d'intensité lumineuse ;
pousser brièvement sur le bouton SETpour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard
sans mémoriser.
Réglage de la limite de vitesse (SPEEd)
Cette fonction permet de régler la limite de vitesse
(km/h ou mph) ; une fois cette limite dépassée,
l'utilisateur est prévenu (voir le chapitre « Témoins et
messages »).
Pour régler la limite de vitesse souhaitée, procéder
comme suit :
- pousser sur le boutonSET
par une brève
pression, l'inscription (SPEEd) apparaît à l’écran ainsi
que l’unité de mesure sélectionnée précédemment
(km/h) ou (mph) ;
- appuyer sur le bouton
oupour activer (On)
ou désactiver (OFF) la limite de vitesse ;- si la fonction a été activée (« On ») en appuyant sur
les boutons
ou, sélectionner la limite de
vitesse souhaitée et pousser surSET
pour valider
le choix ;
REMARQUE Le réglage est permis de 30 à 200 km/h,
ou de 20 à 125 mph selon l'unité de mesure
précédemment sélectionnée (voir paragraphe « Réglage
de l'unité de mesure Unit » ci-après). Chaque pression
sur le bouton
/entraîne une augmentation/
diminution de 5 unités. En maintenant le bouton
/
enfoncé, on obtient une augmentation/diminution
rapide automatique. Lorsque la valeur souhaitée est
proche, compléter le réglage par des pressions
individuelles.
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.
Pour annuler le réglage, procéder comme suit :
- pousser brièvement sur le boutonSET
, (On)
clignote à l'écran ;
- appuyer sur le bouton
, la mention Off clignote à
l'écran ;
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.
22
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Réglage de l'heure (Hour)
Cette fonction permet de régler l'heure.
Pour effectuer le réglage, procéder comme suit :
– quand on pousse brièvement sur le boutonSET
,
les « heures » clignotent à l'écran ;
- appuyer sur le bouton
oupour effectuer le
réglage ;
– en poussant brièvement sur le boutonSET
, les «
minutes » clignotent à l'écran ;
- appuyer sur le bouton
oupour effectuer le
réglage ;
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.
Réglage du volume buzzer (bUZZ)
Cette fonction permet de régler le volume du signal
sonore (buzzer) qui accompagne les affichages
d'anomalies/avertissements et les pressions sur les
boutonsSET
,et.
Pour régler le volume souhaité, procéder comme suit :
– en poussant sur le boutonSET
par une brève
pression, l'inscription (bUZZ) apparaît à l’écran ;
- appuyer sur le bouton
oupour sélectionner
le niveau de volume souhaité (8 niveaux possibles).
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.Réglage de l'unité de mesure (Unit)
Cette fonction permet de régler l'unité de mesure.
Pour effectuer le réglage, procéder comme suit :
- pousser brièvement sur le boutonSET
, les
inscriptions (Unit) et l’unité de mesure sélectionnée
précédemment (km) ou bien (mi) apparaissent sur
l’écran ;
- appuyer sur le bouton
oupour sélectionner
l'unité de mesure souhaitée.
- pousser brièvement sur le boutonSET
pour
revenir à la page-écran menu ou bien pousser de
manière prolongée pour revenir à l'écran standard sans
mémoriser.
Activation/désactivation des airbags côté
passager, frontal et latéral, de protection du
thorax/bassin (side bag) (Bag P) (pour les
versions/marchés, où cela est prévu)
Cette fonction permet d'activer/désactiver l’airbag côté
passager. Procéder comme suit fig. 18:
- pousser sur le boutonSET
et après l'affichage du
message (BAG P OFF) (pour désactiver) ou (BAG P
On) (pour activer) en poussant sur les boutons
ou
, repousser sur le boutonSET;
-
l'écran affiche le message de demande de confirmation ;
- en appuyant sur les boutonsousélectionner
(YES) (pour confirmer l'activation/désactivation) ou
(NO) (pour abandonner) ;
- pousser brièvement sur le boutonSET
,un
message de validation du choix s'affiche et l'on revient
à la page-écran du menu ou bien pousser sur le bouton
23
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

par une pression prolongée pour revenir à la
page-écran standard sans mémoriser.ÉCRAN MULTIFONCTION
Le véhicule peut être doté d’un écran multifonction en
mesure d'offrir des informations utiles à l'utilisateur,
en fonction de ce qui a été sélectionné précédemment,
pendant la conduite du véhicule.
PAGE-ÉCRAN « STANDARD »
La page-écran standard est en mesure d'afficher les
indications suivantes fig. 19 :
ADate.
BOdomètre (visualisation des kilomètres, ou bien des
miles, parcourus).
CHeure.
DTempérature extérieure (pour les versions/marchés
qui le prévoient) (pour les versions Natural Power
et les versions Comfort-Matic équipées de sonde de
température extérieure, l'affichage est dans le menu
Trip, voir « Trip computer »).
fig. 18F0T1027fig. 19F0T0421
24
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

EPosition d'assiette des phares (uniquement avec feux
de croisement enclenchés).
FIndication de la fonction START&STOP (pour les
versions/marchés qui le prévoient).
GGear Shift Indication (indication changement de
vitesse) (pour les versions/marchés qui le prévoient).
NoteÀ l'ouverture d'une porte avant, l'écran s'allume
en affichant l'heure et les kilomètres, ou les miles,
parcourus pendant quelques secondes.
BOUTONS DE COMMANDE
Pour faire défiler la page-écran et les différentes
options vers le haut ou pour augmenter la
valeur affichée.
SET
Pression courte pour accéder au menu et/ou passer à
la page-écran suivante ou bien valider le choix désiré.
Pression prolongée pour revenir à la page-écran
standard.
Pour faire défiler la page-écran et les différentes
options vers le bas ou pour diminuer la valeur
affichée.
NoteLes boutons
etactivent des fonctions
différentes selon les situations ci-après :
Réglage de l'assiette des phares
- feux de croisement allumés, appuyer sur les boutons
ou bienpour régler l'assiette des phares.
Menu de configuration
- à l'intérieur du menu, ils permettent le défilement
vers le haut ou vers le bas ;
- pendant les opérations de réglage, ils permettent
d'augmenter ou de diminuer un paramètre.
fig. 20F0T0500
25
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

MENU DE CONFIGURATION
fig. 21F0T1032
26
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

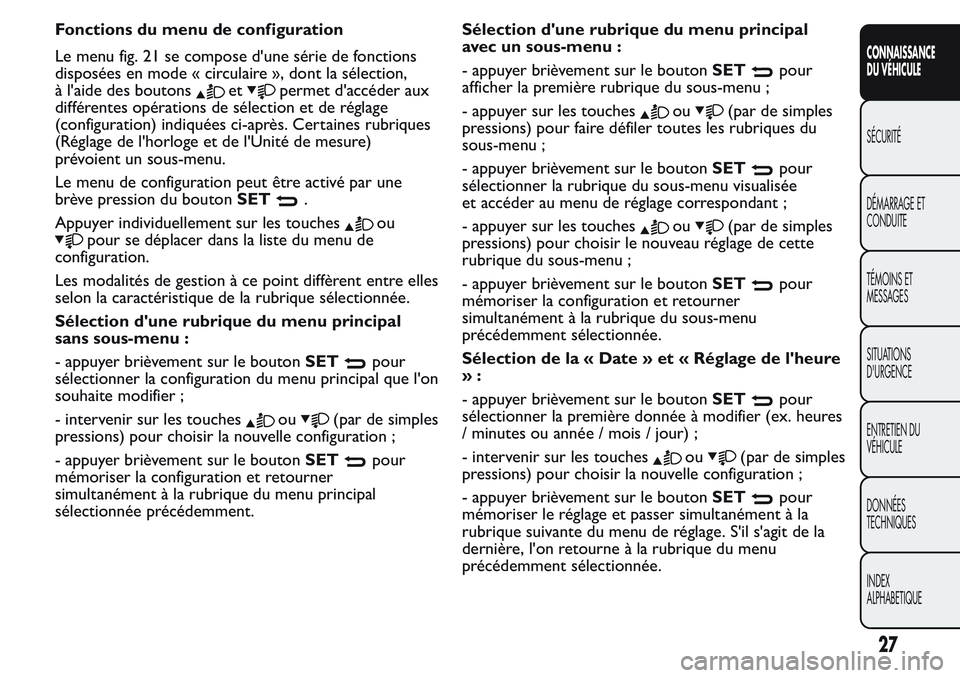

Fonctions du menu de configuration
Le menu fig. 21 se compose d'une série de fonctions
disposées en mode « circulaire », dont la sélection,
à l'aide des boutons
etpermet d'accéder aux
différentes opérations de sélection et de réglage
(configuration) indiquées ci-après. Certaines rubriques
(Réglage de l'horloge et de l'Unité de mesure)
prévoient un sous-menu.
Le menu de configuration peut être activé par une
brève pression du boutonSET
.
Appuyer individuellement sur les touches
ou
pour se déplacer dans la liste du menu de
configuration.
Les modalités de gestion à ce point diffèrent entre elles
selon la caractéristique de la rubrique sélectionnée.
Sélection d'une rubrique du menu principal
sans sous-menu :
- appuyer brièvement sur le boutonSET
pour
sélectionner la configuration du menu principal que l'on
souhaite modifier ;
- intervenir sur les touches
ou(par de simples
pressions) pour choisir la nouvelle configuration ;
- appuyer brièvement sur le boutonSET
pour
mémoriser la configuration et retourner
simultanément à la rubrique du menu principal
sélectionnée précédemment.Sélection d'une rubrique du menu principal
avec un sous-menu :
- appuyer brièvement sur le boutonSET
pour
afficher la première rubrique du sous-menu ;
- appuyer sur les touches
ou(par de simples
pressions) pour faire défiler toutes les rubriques du
sous-menu ;
- appuyer brièvement sur le boutonSET
pour
sélectionner la rubrique du sous-menu visualisée
et accéder au menu de réglage correspondant ;
- appuyer sur les touches
ou(par de simples
pressions) pour choisir le nouveau réglage de cette
rubrique du sous-menu ;
- appuyer brièvement sur le boutonSET
pour
mémoriser la configuration et retourner
simultanément à la rubrique du sous-menu
précédemment sélectionnée.
Sélection de la « Date » et « Réglage de l'heure
»:
- appuyer brièvement sur le boutonSET
pour
sélectionner la première donnée à modifier (ex. heures
/ minutes ou année / mois / jour) ;
- intervenir sur les touches
ou(par de simples
pressions) pour choisir la nouvelle configuration ;
- appuyer brièvement sur le boutonSET
pour
mémoriser le réglage et passer simultanément à la
rubrique suivante du menu de réglage. S'il s'agit de la
dernière, l'on retourne à la rubrique du menu
précédemment sélectionnée.
27
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

En appuyant de manière prolongée sur le
bouton SET
:
- si l'on se trouve au niveau du menu principal, on sort
de l'environnement menu de configuration ;
- si l'on se trouve à un autre point du menu (au niveau
de sélection d'une rubrique de sous-menu, au niveau
d'un sous-menu ou au niveau de sélection d'une
rubrique du menu principal), on sort au niveau du
menu principal ;
– l'on sauvegarde uniquement les modifications déjà
mémorisées par l'utilisateur (et validées par une
pression sur le boutonSET
).
L'environnement menu de configuration est temporisé
; si l'on sort du menu parce que le délai imparti est
écoulé, seules les modifications déjà mémorisées par
l'utilisateur seront sauvegardées (et validées par une
brève pression sur le boutonSET
).
À partir de la page-écran standard, pour accéder à la
navigation, appuyer brièvement sur le boutonSET
.
Pour naviguer dans le menu, appuyer sur les boutons
ou.
NoteLorsque le véhicule roule, pour des raisons de
sécurité, on ne peut accéder qu'au menu réduit
(programmation « Bip Vitesse »). On pourra accéder
au menu complet en mettant le véhicule à l'arrêt.Réglage de l'éclairage intérieur du véhicule
(Illumination)
Cette fonction est disponible lorsque les feux de
croisement sont allumés et permet de régler l'intensité
lumineuse du combiné de bord, des touches et de
l'écran autoradio.
Pour régler l'intensité lumineuse, procéder comme suit :
appuyer brièvement sur le bouton SET,le
niveau précédemment réglé clignote à l'écran ;
appuyer sur le boutonoupour régler le
niveau d'intensité lumineuse ;
appuyer brièvement sur le bouton SETpour
retourner à la page-écran du menu ou bien appuyer
de manière prolongée pour retourner à la
page-écran standard sans mémoriser.
Limite de vitesse (Bip Vitesse)
Cette fonction permet de sélectionner la limite de
vitesse du véhicule (km/h ou bien mph) au-delà de
laquelle l'utilisateur est prévenu (voir le chapitre «
Témoins et messages »).
Pour sélectionner la limite de vitesse souhaitée,
procéder comme suit :
- pousser brièvement sur le boutonSET
,
l'inscription (Bip vit.) s'affiche à l'écran ;
- appuyer sur le bouton
oupour sélectionner
l’activation (On) ou la désactivation (Off ) de la limite
de vitesse ;
28
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE
