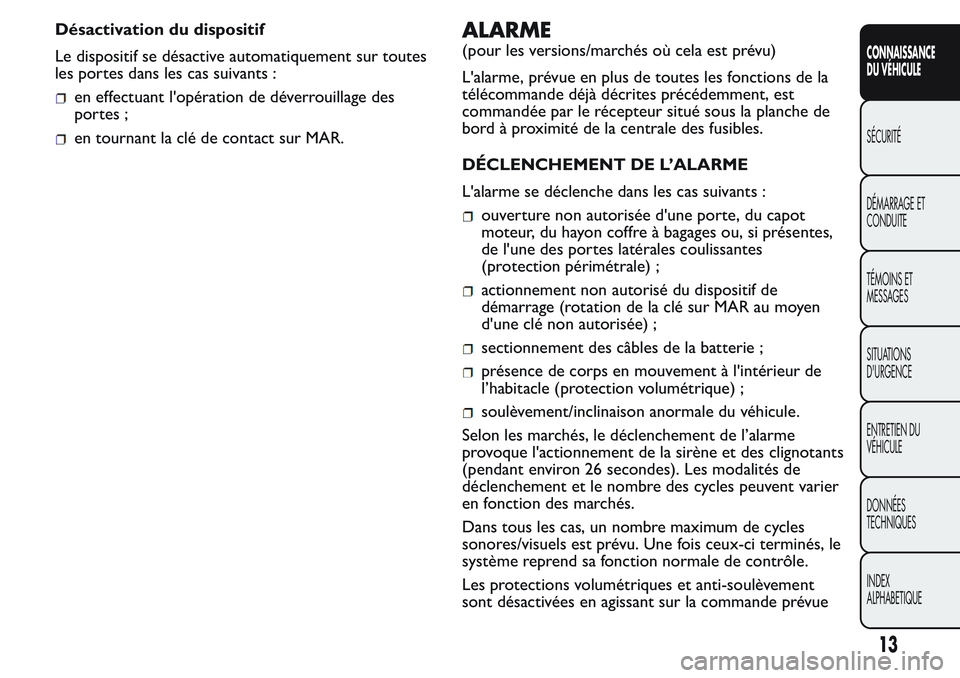

Désactivation du dispositif
Le dispositif se désactive automatiquement sur toutes
les portes dans les cas suivants :
en effectuant l'opération de déverrouillage des
portes ;
en tournant la clé de contact sur MAR.
ALARME
(pour les versions/marchés où cela est prévu)
L'alarme, prévue en plus de toutes les fonctions de la
télécommande déjà décrites précédemment, est
commandée par le récepteur situé sous la planche de
bord à proximité de la centrale des fusibles.
DÉCLENCHEMENT DE L’ALARME
L'alarme se déclenche dans les cas suivants :
ouverture non autorisée d'une porte, du capot
moteur, du hayon coffre à bagages ou, si présentes,
de l'une des portes latérales coulissantes
(protection périmétrale) ;
actionnement non autorisé du dispositif de
démarrage (rotation de la clé sur MAR au moyen
d'une clé non autorisée) ;
sectionnement des câbles de la batterie ;
présence de corps en mouvement à l'intérieur de
l’habitacle (protection volumétrique) ;
soulèvement/inclinaison anormale du véhicule.
Selon les marchés, le déclenchement de l’alarme
provoque l'actionnement de la sirène et des clignotants
(pendant environ 26 secondes). Les modalités de
déclenchement et le nombre des cycles peuvent varier
en fonction des marchés.
Dans tous les cas, un nombre maximum de cycles
sonores/visuels est prévu. Une fois ceux-ci terminés, le
système reprend sa fonction normale de contrôle.
Les protections volumétriques et anti-soulèvement
sont désactivées en agissant sur la commande prévue
13
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

du plafonnier avant (voir paragraphe « Protection
anti-soulèvement »).
ATTENTION La fonction de blocage du moteur est
garantie par le Fiat CODE, qui s'active
automatiquement lors de l’extraction de la clé de
contact.
ACTIVATION DE L’ALARME
Une fois les portes et les capots fermés, la clé de
contact tournée en position STOP ou bien extraite,
diriger la clé de la télécommande en direction du
véhicule, presser, puis relâcher le bouton
.
À l'exception de quelques marchés, l'activation de
l’alarme entraîne un signal sonore (« BIP ») et active le
verrouillage des portes.
L’activation de l'alarme est précédée par une phase
d'autodiagnostic : si une anomalie est détectée, le
système émet un nouveau signal sonore 4 secondes
après la commande d'activation environ.
Dans ce cas, désactiver l’alarme en appuyant sur le
bouton
, vérifier la fermeture des portières, du
capot moteur et du coffre à bagages, puis activer
à nouveau l'alarme en appuyant sur le bouton
.
Dans le cas contraire, la porte et le coffre mal fermés
seront exclus du contrôle de l'alarme.
Si l'alarme émet un signal sonore alors que les
portières, le capot moteur et le coffre à bagages sont
correctement fermés, cela signifie qu'une anomalie
a été détectée dans fonctionnement du système.
S'adresser dans ce cas au Réseau Après-vente Fiat.ATTENTION Quand on actionne la fermeture
centralisée avec l'insert métallique de la clé, l'alarme ne
s'active pas.
ATTENTION L’alarme est conforme aux normes des
différents pays.
DÉSACTIVATION DE L’ALARME
Appuyer sur le bouton
de la clé avec
télécommande.
Les actions suivantes sont alors effectuées (à
l'exception de quelques marchés) :
deux clignotements courts des clignotants ;
deux signaux sonores courts (« BIP ») ;
déverrouillage des portes.
ATTENTION Quand on actionne l'ouverture
centralisée avec l'insert métallique de la clé, l'alarme ne
se désactive pas.
PROTECTION VOLUMÉTRIQUE/
ANTI-SOULÈVEMENT
Pour garantir un bon fonctionnement de la protection,
nous recommandons de fermer totalement les vitres
latérales.
Si nécessaire, la fonction peut être désactivée (par
exemple si vous laissez un animal à l'intérieur) en
appuyant sur le bouton A fig. 10, situé sur le plafonnier
avant, lorsque le combiné de bord est éteint et avant
d'activer l'alarme.
La désactivation de la fonction est attestée par le
clignotement pendant quelques secondes de la DEL
14
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

située sur le bouton. La désactivation éventuelle de la
protection volumétrique/anti-soulèvement doit être
répétée à chaque extinction du combiné de bord.
SIGNALEMENT DES TENTATIVES
D’EFFRACTION
À l'allumage du combiné de bord, en fonction de
l'équipement du véhicule, toute tentative d'effraction
est signalée par l'allumage du témoin
,oudu
symbole à l'écran accompagné d'un message spécial
(voir chapitre « Témoins et messages »).
DÉSACTIVATION DE L’ALARME
Pour désactiver complètement l'alarme (par exemple
lorsque le véhicule n'est pas utilisé pendant longtemps),
fermer simplement le véhicule en tournant l'insert
métallique de la clé à télécommande dans la serrure.
Dans ce cas le véhicule ne sera pas protégé par le
système d’alarme, alors que la fonction de blocage dumoteur est garantie par le Fiat CODE, qui s'active
automatiquement lors de l’extraction de la clé de
contact.
ATTENTION Si la pile de la clé avec télécommande est
déchargée, ou bien en cas de panne du système, pour
désactiver l'alarme, introduire la clé dans le contact
et la tourner en position MAR.
fig. 10F0T0159
15
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

DISPOSITIF DE DÉMARRAGE
La clé peut tourner dans 3 positions différentes fig. 11 :
STOP : moteur coupé, clé extractible, verrouillage
de la direction. Certains dispositifs électriques (par
ex. autoradio, fermeture centralisée des portes,
alarme, etc.) restent en service.
MAR : position de marche. Tous les dispositifs
électriques sont en service.
AVV : démarrage du moteur. Le dispositif de
démarrage est pourvu d'un mécanisme de sécurité
qui oblige, en cas d'absence de démarrage du
moteur, à ramener la clé sur STOP avant de répéter
la manœuvre de démarrage.VERROUILLAGE DE LA DIRECTION
Activation
Le dispositif en position STOP, extraire la clé et
tourner le volant jusqu'à ce qu'il se bloque.
Désactivation
Tourner légèrement le volant tandis que vous tournez
la clé en position MAR.
ATTENTION
Ne jamais extraire la clé lorsque le
véhicule roule. Le volant se bloquerait
automatiquement au premier braquage. Ceci est
toujours valable, même en cas de véhicule
remorqué.Toute intervention en après-vente est
absolument interdite, qui pourrait produire une
violation du système de conduite ou de la colonne
de la direction (ex. montage d'un dispositif
antivol) et provoquer, en plus de la chute des
performances du système et de l'annulation de la
garantie, de graves problèmes de sécurité et la
non-conformité de l'homologation du véhicule.
fig. 11F0T0039
16
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

INSTRUMENTS DE BORD
La couleur du fond des instruments et leur type
peuvent varier selon les versions.
TACHYMÈTRE (indicateur de vitesse)
Indique la vitesse du véhicule.
COMPTE-TOURS
Le compte-tours fournit des indications concernant les
tours du moteur par minute.
ATTENTION Le système de contrôle de l'injection
électronique réduit progressivement l'afflux de
carburant lorsque le moteur tourne « hors régime »,
ce qui a pour conséquence une perte progressive
de puissance du moteur.Le compte-tours, lorsque le moteur tourne au ralenti,
peut indiquer une augmentation du régime progressive
ou soudaine selon les cas.
Il s'agit d'un phénomène normal, qui ne doit pas
inquiéter, car il peut se produire lors de
l'enclenchement du climatiseur ou du ventilateur
électrique. Dans ces cas, une lente variation de régime
est utile pour sauvegarder l'état de charge de la
batterie.
INDICATEUR DE NIVEAU DE CARBURANT
L'aiguille indique la quantité de carburant qui se trouve
dans le réservoir.
L'allumage du témoin A fig. 14 indique qu'il reste de 6 à
7 litres de carburant dans le réservoir.
E - réservoir vide.
F - réservoir plein (voir les indications au paragraphe
« Ravitaillement du véhicule » dans le présent
chapitre).
fig. 12F0T0804fig. 13F0T0805
17
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Ne jamais rouler avec le réservoir presque vide, cela
peut endommager le catalyseur.
ATTENTION Si l'aiguille se place sur l'indication E et
que le témoin A clignote, une anomalie est survenue
dans le système. Dans ce cas, s'adresser au Réseau
Après-vente Fiat pour faire contrôler le système.
INDICATEUR DE TEMPÉRATURE DU
LIQUIDE DE REFROIDISSEMENT DU
MOTEUR
L'aiguille indique la température du liquide de
refroidissement du moteur et fournit les indications
lorsque la température du liquide dépasse 50 °C
environ. En conditions d'utilisation habituelles
du véhicule, l'aiguille peut se placer sur les différentes
positions à l'intérieur de la plage d'indications selon les
conditions d'emploi.
C - Température du liquide de refroidissement du
moteur basse.H - Température du liquide de refroidissement du
moteur élevée.
L'allumage du témoin B fig. 14 (associé au message
affiché à l'écran) indique l'augmentation excessive de la
température du liquide de refroidissement ; dans ce
cas, couper le moteur et s'adresser au Réseau
Après-vente Fiat.
Si l'aiguille de la température du liquide de
refroidissement du moteur se place sur la
zone rouge, couper immédiatement le
moteur et s'adresser au Réseau Après-vente Fiat .
fig. 14F0T0806
18
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

ÉCRAN NUMERIQUE
PAGE-ÉCRAN STANDARD
La page-écran standard fig. 15 est en mesure d'afficher
les indications suivantes :
APosition d'assiette des phares (uniquement avec feux
de croisement allumés).
BOdomètre (visualisation des kilomètres, ou bien des
miles, parcourus).
CHeure.
DIndication de la fonction START&STOP (pour les
versions/marchés, où cela est prévu).
EGear Shift Indication (indication changement de
vitesse) (pour les versions/marchés, où cela est
prévu).
NoteLa clé enlevée (à l'ouverture d'au moins une des
portes avant), l'écran s'allume en visualisant pendant
quelques secondes l'heure et l'indication des
kilomètres, ou bien des miles, parcourus.
BOUTONS DE COMMANDE
Pour faire défiler la page-écran et les différentes
options vers le haut ou pour augmenter la
valeur affichée.
SET
Pression courte pour accéder au menu et/ou passer à
la page-écran suivante ou bien valider le choix désiré.
Pression prolongée pour revenir à la page-écran
standard.
Pour faire défiler la page-écran et les différentes
options vers le bas ou pour diminuer la valeur
affichée.
NOTE Les boutons
etactivent des fonctions
différentes selon les situations suivantes :
fig. 15F0T0459
fig. 16F0T0500
19
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Réglage de l’assiette des phares
Feux de croisement allumés, appuyer sur les boutons
ou bienpour régler l'assiette des phares.
Menu de configuration- à l'intérieur du menu, ils permettent le défilement
vers le haut ou vers le bas ;
- pendant les opérations de réglage, ils permettent
d'augmenter ou de diminuer un paramètre.
MENU DE CONFIGURATION
fig. 17F0T1031
20
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE
