2017 FIAT FIORINO Notice d'entretien (in French)

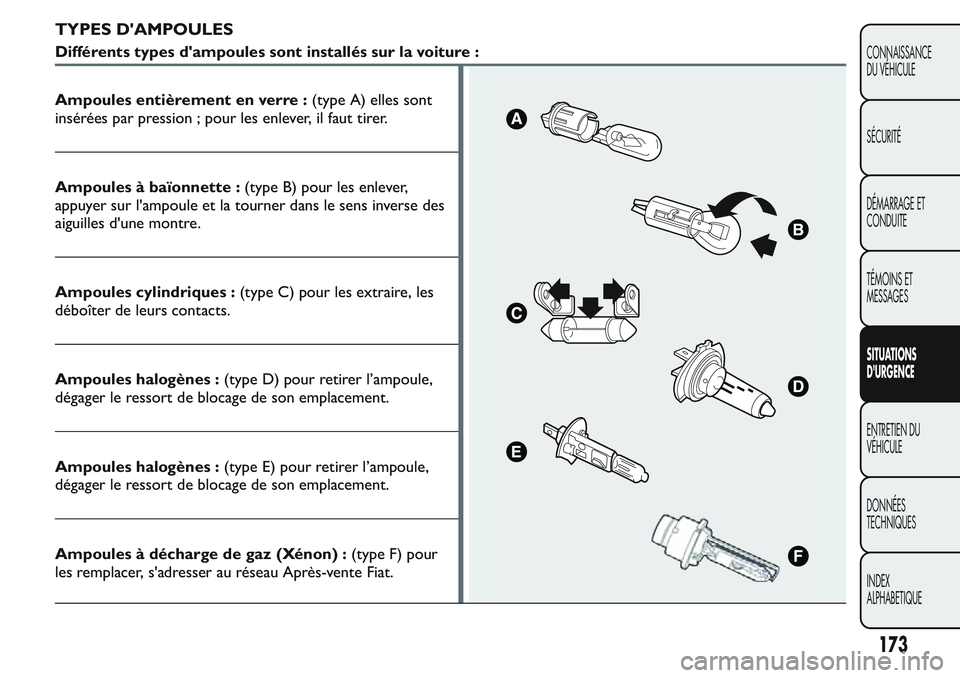

TYPES D'AMPOULES
Différents types d'ampoules sont installés sur la voiture :
Ampoules entièrement en verre :(type A) elles sont
insérées par pression ; pour les enlever, il faut tirer.
Ampoules à baïonnette :(type B) pour les enlever,
appuyer sur l'ampoule et la tourner dans le sens inverse des
aiguilles d'une montre.
Ampoules cylindriques :(type C) pour les extraire, les
déboîter de leurs contacts.
Ampoules halogènes :(type D) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
Ampoules halogènes :(type E) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
Ampoules à décharge de gaz (Xénon) :(type F) pour
les remplacer, s'adresser au réseau Après-vente Fiat.
173
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Ampoules
Ampoules Type Puissance Réf. figure
Feux de route H4 55 W E
Feux de croisement H4 60 W D
Feux de position avant W5W 5 W A
Clignotants avant PY21W 21 W B
Clignotants latéraux WY5W 5 W A
Clignotants arrière PY2IW 21 W B
Feux de position arrière/antibrouillard arrière P4/21W 4 W/21 W B
Feu de stop P21W 21 W B
Plaque W5W 5 W C
3efeudestop
(*)W5W 5 W A
Feux de recul P21W 21 W B
Feux antibrouillard (pour les versions/
marchés où cela est prévu)H1 55 W E
Plafonnier avant avec transparent basculant C 10 W C
Plafonnier avant avec lampes spot (pour les
versions/marchés où cela est prévu)C10WC
Plafonnier arrière (pour les versions/marchés
où cela est prévu)C10WC
(*)ATTENTION Pour les versions/marchés où cela est prévu, sur les versions avec vitres teintées remplacer l'ensemble du groupe
optique, car scellé.
174
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

REMPLACEMENT D'UNE AMPOULE
EXTÉRIEURE
Au sujet du type d'ampoules et de leur puissance, se
référer au paragraphe « Remplacement d'une ampoule ».
GROUPES OPTIQUES AVANT
Les groupes optiques avant fig. 156 contiennent les
ampoules des feux de position, de croisement, de
route et des clignotants.
La disposition des ampoules du groupe optique est la
suivante :
A Feux de position et feux de croisement/de route ;
B Clignotants.FEUX DE POSITION
Pour remplacer l'ampoule, suivre la procédure suivante
:
retirer le couvercle de protection A fig. 156 ;
tourner la douille A fig. 157 dans le sens inverse des
aiguilles d'une montre et l'extraire ;
extraire l'ampoule B et la remplacer ;
remonter le nouvelle ampoule, remettre en place la
douille A fig. 157, puis remonter correctement le
couvercle de protection A fig. 156.
FEUX DE CROISEMENT/FEUX DE ROUTE
Pour remplacer l'ampoule (à double filament), procéder
comme suit :
retirer le couvercle de protection A fig. 156 ;
décrocher l'agrafe bloque-ampoule ;
extraire l'ampoule A fig. 158 du connecteur B et la
remplacer ;
fig. 156F0T0093fig. 157F0T0094
175
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

remonter la nouvelle ampoule en l'insérant sur le
connecteur B, puis faire coïncider le profil de la
partie métallique avec les rainures façonnées sur la
parabole du phare ;
refermer l'agrafe bloque-ampoule et remonter
correctement le couvercle de protection A fig. 156.
CLIGNOTANTS
Avant
Pour remplacer l'ampoule, suivre la procédure suivante
:
tourner le couvercle B dans le sens contraire aux
aiguilles d'une montre fig. 156 ;
enlever l'ampoule A fig. 159 et la remplacer ;
remonter correctement le couvercle de protection
B.Latéraux
Pour remplacer l'ampoule, suivre la procédure suivante
:
agir sur le transparent A fig. 160 afin de comprimer
le ressort interne B fig. 161, puis désolidariser le
groupe vers l'extérieur ;
tourner la douille C dans le sens inverse des aiguilles
d'une montre, enlever l'ampoule D montée par
pression et la remplacer ;
remonter la douille C dans le transparent en la
tournant dans les sens des aiguilles d'une montre ;
remonter le groupe en s'assurant du déclic de
blocage du ressort intérieur B.
fig. 158F0T0095fig. 159F0T0096
176
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

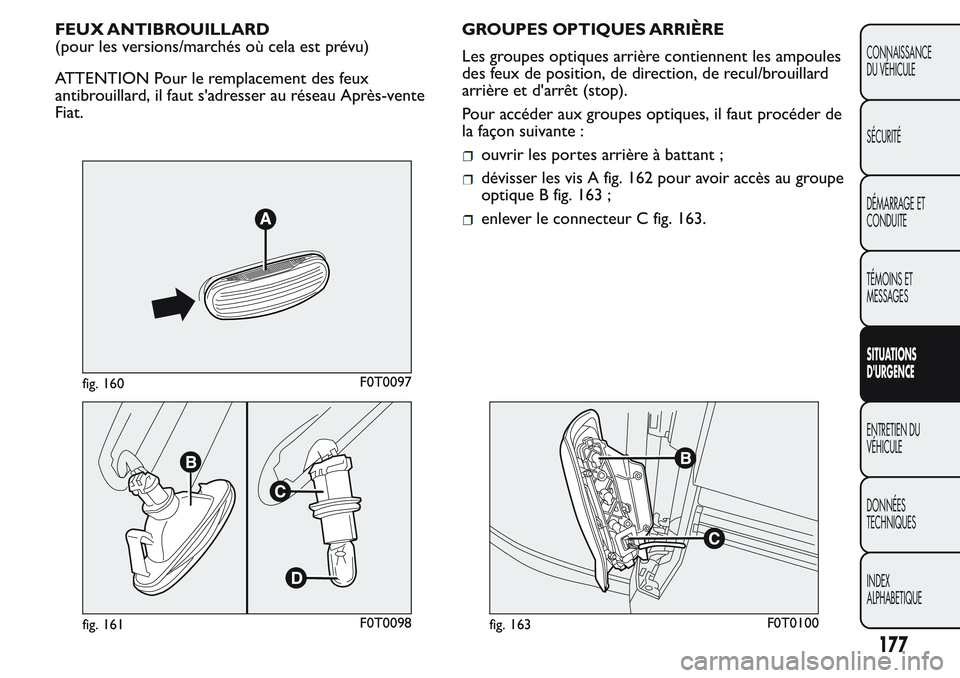

FEUX ANTIBROUILLARD
(pour les versions/marchés où cela est prévu)
ATTENTION Pour le remplacement des feux
antibrouillard, il faut s'adresser au réseau Après-vente
Fiat.GROUPES OPTIQUES ARRIÈRE
Les groupes optiques arrière contiennent les ampoules
des feux de position, de direction, de recul/brouillard
arrière et d'arrêt (stop).
Pour accéder aux groupes optiques, il faut procéder de
la façon suivante :
ouvrir les portes arrière à battant ;
dévisser les vis A fig. 162 pour avoir accès au groupe
optique B fig. 163 ;
enlever le connecteur C fig. 163.
fig. 160F0T0097
fig. 161F0T0098fig. 163F0T0100
177
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

La disposition des ampoules du groupe optique fig. 164
et fig. 165 est la suivante :AFeux de stop ;
BClignotants ;
CFeux de recul ;
DFeux de position/antibrouillard arrière.
Pour accéder aux ampoules, tirer vers l'extérieur les 5
ailettes E fig. 164.
3ème FEU DE STOP
Versions avec portes battantes
Pour remplacer le 3ème feu de stop fig. 166, il faut
s’adresser au réseau Après-vente Fiat.
fig. 162F0T0099fig. 165F0T0102
178
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX DE PLAQUE
Pour le remplacement des ampoules A fig. 167,
procéder comme suit :
agir sur les languettes de retenue sur les points
indiqués par les flèches et extraire la douille ;
fig. 164F0T0101
fig. 166F0T0103
fig. 167F0T0104
179
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

tourner la douille B fig. 168 dans le sens contraire
aux aiguilles d'une montre, puis enlever l'ampoule
C.REMPLACEMENT D'UNE AMPOULE
INTÉRIEURE
Au sujet du type d'ampoules et de leur puissance, se
référer au paragraphe « Remplacement d'une ampoule ».
PLAFONNIER AVANT
Plafonnier avec transparent basculant
Pour le remplacement des ampoules, procéder comme
suit :
enlever le plafonnier A fig. 169 en agissant sur les
points indiqués par les flèches ;
ouvrir le couvercle B fig. 170 selon l'indication ;
remplacer l'ampoule C fig. 170 en la dégageant des
contacts latéraux, puis installer la nouvelle ampoule
en s'assurant qu'elle soit correctement bloquée
entre ces contacts ;
refermer le couvercle et fixer le plafonnier dans son
logement en s’assurant de son blocage.
fig. 168F0T0105fig. 169F0T0106
