2017 FIAT FIORINO Notice d'entretien (in French)

Poids (kg)1.4 Euro 6
Versions Combi N1 « Mini » (4
places)Versions Combi
N1«Maxi»(4
places)Versions Combi
M1 (5 places)
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et
sans options)1170 1255 1165
Charge utile y compris le conducteur : 565 480 515
Charge utile sans le conducteur : 490 405 445
Charges maximales autorisées
(**)
- essieu AV : 950 950 950
– essieu arrière : 980 980 950
– total : 1735 1735 1680
Charges remorquables
– remorque freinée : 600 600 600
- remorque non freinée : 400 400 400
Charge maxi sur le toit (avec barres
de toit) :
(***)100 100 100
Charge maxi sur la boule (remorque
avec freins) :60 60 60
(**)Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de
chargement incombe au conducteur qui est tenu de respecter les charges maximales autorisées.
(***)Incluant le poids des systèmes éventuels de portage (barres/coffre de toit Lineaccessori Fiat).
REMARQUE Les versions Adventure ont la même capacité que les autres versions.
CATÉGORIE M1 : les options sont incluses dans la charge.
245
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Poids (kg)1.3 16V Multijet 80 ch Euro 6
Versions Combi N1 «
Mini » (4 places)Versions Combi N1 «
Maxi » (4 places)Versions Combi M1
(5 places)
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et
sans options)1190 1275 1185
Charge utile y compris le conducteur : 565 480 515
Charge utile sans le conducteur : 490 405 445
Charges maximales autorisées
(**)
- essieu AV : 950 950 950
– essieu arrière : 950 950 950
– total : 1755 1755 1700
Charges remorquables
– remorque freinée : 1000 1000 1000
- remorque non freinée : 400 400 400
Charge maxi sur le toit (avec barres
de toit) :
(***)100 100 100
Charge maxi sur la boule (remorque
avec freins) :60 60 60
(**)Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de
chargement incombe au conducteur qui est tenu de respecter les charges maximales autorisées.
(***)Incluant le poids des systèmes éventuels de portage (barres/coffre de toit Lineaccessori Fiat).
REMARQUE Les versions Adventure ont la même capacité que les autres versions.
CATÉGORIE M1 : les options sont incluses dans la charge.
246
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Poids (kg)1.3 16V Multijet 95 ch Euro 6
Versions Combi N1 «
Mini » (4 places)Versions Combi N1 «
Maxi » (4 places)Versions Combi M1
(5 places)
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et
sans options)1190 1275 1185
Charge utile y compris le conducteur : 565 480 515
Charge utile sans le conducteur : 490 405 445
Charges maximales autorisées
(**)
- essieu AV : 950 950 950
– essieu arrière : 950 950 950
– total : 1755 1755 1700
Charges remorquables
– remorque freinée : 1000 1000 1000
- remorque non freinée : 400 400 400
Charge maxi sur le toit (avec barres
de toit) :
(***)100 100 100
Charge maxi sur la boule (remorque
avec freins) :60 60 60
(**)Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de
chargement incombe au conducteur qui est tenu de respecter les charges maximales autorisées.
(***)Incluant le poids des systèmes éventuels de portage (barres/coffre de toit Lineaccessori Fiat).
REMARQUE Les versions Adventure ont la même capacité que les autres versions.
CATÉGORIE M1 : les options sont incluses dans la charge.
247
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

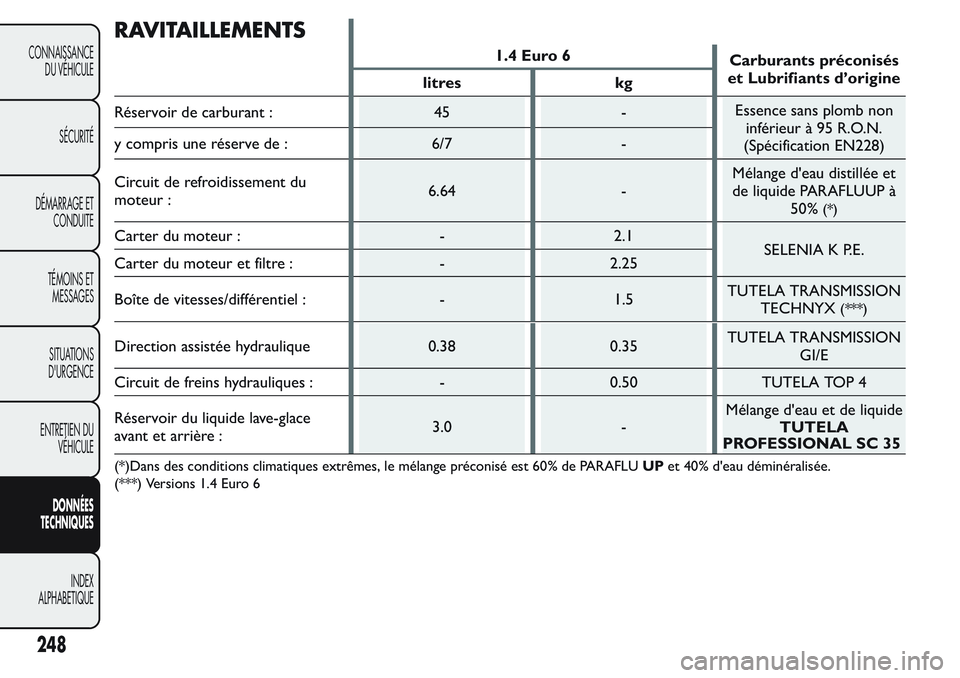

RAVITAILLEMENTS
1.4 Euro 6
Carburants préconisés
et Lubrifiants d’origine
litres kg
Réservoir de carburant : 45 -Essence sans plomb non
inférieur à 95 R.O.N.
(Spécification EN228) y compris une réserve de : 6/7 -
Circuit de refroidissement du
moteur :6.64 -Mélange d'eau distillée et
de liquide PARAFLUUP à
50%
(*)
Carter du moteur : - 2.1
SELENIA K P.E.
Carter du moteur et filtre : - 2.25
Boîte de vitesses/différentiel : - 1.5TUTELA TRANSMISSION
TECHNYX
(***)
Direction assistée hydraulique 0.38 0.35TUTELA TRANSMISSION
GI/E
Circuit de freins hydrauliques : - 0.50 TUTELA TOP 4
Réservoir du liquide lave-glace
avant et arrière :3.0 -Mélange d'eau et de liquide
TUTELA
PROFESSIONAL SC 35
(*)Dans des conditions climatiques extrêmes, le mélange préconisé est 60% de PARAFLUUPet 40% d'eau déminéralisée.
(***) Versions 1.4 Euro 6
248
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

1.3 16V Multijet 80 ch Euro 6 - 1.3 16V Multijet
95 ch Euro 6Carburants préconisés
et Lubrifiants
d’origine
litres kg
Réservoir de carburant : 45 -Gazole pour transport
routier (Spécification
EN590) y compris une réserve de : 6/7 -
Circuit de refroidissement du
moteur :7.6 -Mélange d'eau distillée et
de liquide PARAFLUUP à
50%
(*)
Carter du moteur : 3.7 3.13
SELENIA WR
FORWARD.
Carter du moteur et filtre : 3.9 3.30
Boîte de vitesses/différentiel : 1.84 1.6TUTELA
TRANSMISSION
TECHNYX
Direction assistée hydraulique 0.38 0.35TUTELA
TRANSMISSION GI/E
Circuit de freins hydrauliques : - 0.5 TUTELA TOP 4
Réservoir du liquide lave-glace
avant et arrière :3.0 -Mélange d'eau et de
liquide
TUTELA
PROFESSIONAL SC
35
(*)Dans des conditions climatiques extrêmes, le mélange préconisé est 60% de PARAFLUUPet 40% d'eau déminéralisée.
249
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

FLUIDES ET LUBRIFIANTS
L'huile moteur dont votre véhicule est équipé a été soigneusement conçue et testée afin de satisfaire les critères
prévus par le Plan d'Entretien Programmé. L'utilisation constante des lubrifiants indiqués garantit les
caractéristiques de consommation de carburant et des émissions. La qualité du lubrifiant est déterminante pour
garantir le fonctionnement et la durée de vie du moteur.
PRODUITS CONSEILLÉS ET CARACTÉRISTIQUES
Utilisation Caractéristiques SpécificationFluides et
lubrifiants d'origineApplications
Lubrifiants pour les
moteurs à essenceSAE 5W-40 ACEA
C3.9.55535-S2SELENIA K P.E.
Référence technique
contractuelle n°
F603.C07Selon le Plan
d'entretien
programmé
Lubrifiants pour
moteurs DieselSAE 0W-30 ACEA
C2.FIAT 9.55535-DSI
ou MS-90047SELENIA WR
FORWARD
Référence Technique
Contractuelle N°
F842.F13Selon le Plan
d'entretien
programmé
En cas d'indisponibilité de lubrifiants conformes à la spécification voulue, il est possible d'utiliser, pour effectuer
des appoints, des produits respectant les caractéristiques indiquées ; dans ce cas, les performances optimales
du moteur ne seront pas garanties.
L’utilisation de produits ayant des caractéristiques différentes de celles susmentionnées pourrait
causer des dommages au moteur, non couver ts par la garantie.
250
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Utilisation Caractéristiques SpécificationFluides et
lubrifiants d'origineApplications
Lubrifiants et
graisses de la
transmission de
mouvementLubrifiant de synthèse
de gradation SAE
75W- 85.9.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Référence Technique
Contractuelle N°
F010.B05Boîtes de vitesses et
différentiels
mécaniques (versions
Diesel et 1.4 Euro 6)
Lubrifiant de synthèse
de gradation SAE
75W. Supérieur aux
spécifications API GL
4.9.55550-MZ2.TUTELA
TRANSMISSION
EXPERYA
Référence Technique
Référence N°
F002.F13Boîtes de vitesses et
différentiels
mécaniques (versions
essence)
Graisse au bisulfure
de molybdène pour
des températures
d'utilisation élevées.
Consistance NL.G.I.
1-2.9.55580-GRAS IITUTELA ALL STAR
Référence Technique
Contractuelle N°
F702.G07Joints homocinétiques
côté roue
Graisse spécifique
pour joints
homocinétiques à
faible coefficient de
frottement.
Consistance NL.G.I.
0-1.9.55580-GRAS IITUTELA STAR 700
Référence Technique
Contractuelle N°
F701.C07Joints homocinétiques
côté différentiel
Lubrifiant pour
transmissions
automatiques.
Conforme aux
spécifications « ATF
DEXRON III ».FIAT 9.55550- AG2TUTELA
TRANSMISSION
GI/E
Référence Technique
Contractuelle N°
F001.C94Direction assistée
hydraulique
251
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TÉMOINS ET
MESSAGES
SITUATIONS
D'URGENCE
ENTRETIEN DU
VÉHICULE
DONNÉES
TECHNIQUES
INDEX
ALPHABETIQUE

Utilisation Caractéristiques SpécificationFluides et
lubrifiants d'origineApplications
Liquide pour freinsFluide synthétique,
NHTSA N° 116 DOT
4, ISO 4925, SAE
J-1704, CUNA NC
956-01.9.55597 ou
MS.90039TUTELA TOP 4/S
Référence Technique
Contractuelle N°
F001.A93Freins hydrauliques et
commandes
hydrauliques
embrayage
Protecteur pour
radiateursProtecteur à action
antigel de couleur
rouge à base de glycol
mono éthylénique
inhibé avec
formulation
organique. Conforme
aux spécifications
CUNA NC 956-16,
ASTM D 3306.9.55523 ou
MS.90032PARAFLU
(*)
Référence Technique
Contractuelle N°
F101.M01Pourcentage
d'utilisation : 50% eau
déminéralisée 50%
PARAFLU(**)
Additif carburantAdditif antigel pour
gazole avec action
protectrice pour les
moteurs Diesel.TUTELA DIESEL
ART
Référence Technique
Contractuelle N°
F601.L06À mélanger au gazole
(25 cm3/10 litres)
Liquide de lave-glace
avant/lave-glace
arrièreMélange d'alcools, eau
et tensioactifs CUNA
NC 956-II.9.55522 ou
MS.90043TUTELA
PROFESSIONAL
SC 35
Référence Technique
Contractuelle N°
F201.D02À employer pur ou
dilué dans les
systèmes
essuie/lave-glace
(*)AVERTISSEMENT Ne pas faire l'appoint ni mélanger avec d'autres liquides ayant d'autres caractéristiques que celles décrites.
(**)Dans des conditions climatiques extrêmes, le mélange préconisé est 60% dePARAFLUet 40% d'eau déminéralisée.
