2017 FIAT 500X Instructieboek (in Dutch)

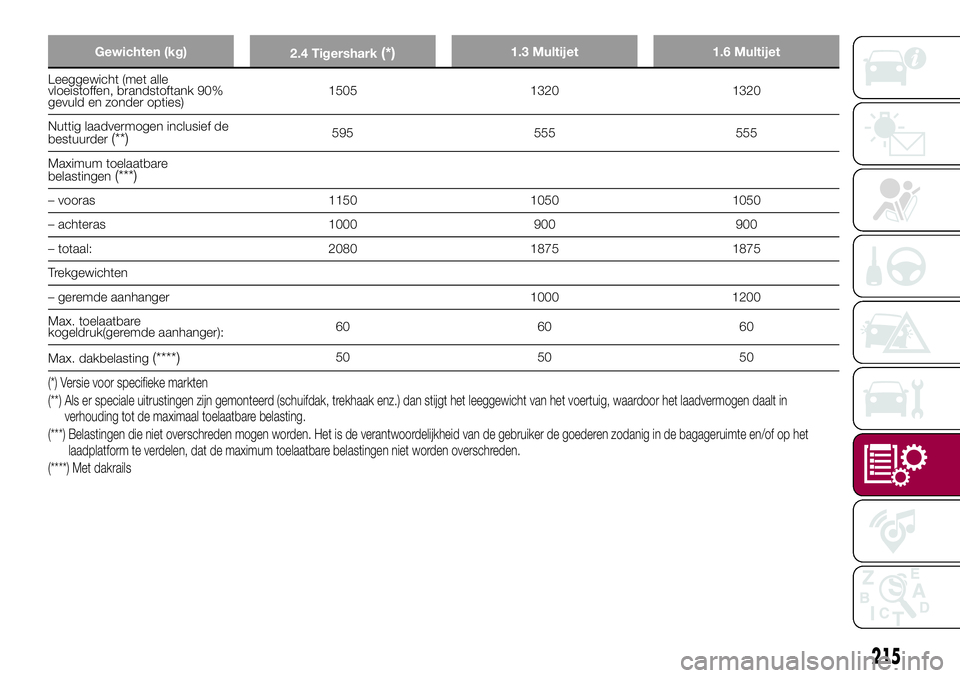

Gewichten (kg)
2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Leeggewicht (met alle
vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1505 1320 1320
Nuttig laadvermogen inclusief de
bestuurder
(**)595 555 555
Maximum toelaatbare
belastingen
(***)
– vooras 1150 1050 1050
– achteras 1000 900 900
– totaal: 2080 1875 1875
Trekgewichten
– geremde aanhanger 1000 1200
Max. toelaatbare
kogeldruk(geremde aanhanger):60 60 60
Max. dakbelasting
(****)50 50 50
(*) Versie voor specifieke markten
(**) Als er speciale uitrustingen zijn gemonteerd (schuifdak, trekhaak enz.) dan stijgt het leeggewicht van het voertuig, waardoor het laadvermogen daalt in
verhouding tot de maximaal toelaatbare belasting.
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker de goederen zodanig in de bagageruimte en/of op het
laadplatform te verdelen, dat de maximum toelaatbare belastingen niet worden overschreden.
(****) Met dakrails
215

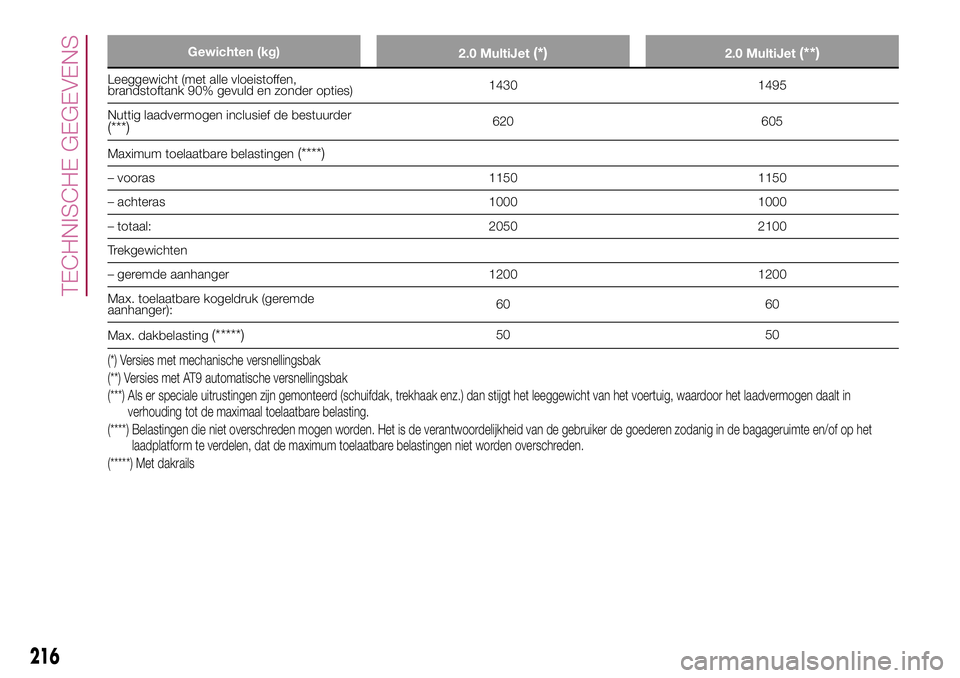

Gewichten (kg)
2.0 MultiJet(*)2.0 MultiJet(**)
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1430 1495
Nuttig laadvermogen inclusief de bestuurder
(***)620 605
Maximum toelaatbare belastingen
(****)
– vooras 1150 1150
– achteras 1000 1000
– totaal: 2050 2100
Trekgewichten
– geremde aanhanger 1200 1200
Max. toelaatbare kogeldruk (geremde
aanhanger):60 60
Max. dakbelasting
(*****)50 50
(*) Versies met mechanische versnellingsbak
(**) Versies met AT9 automatische versnellingsbak
(***) Als er speciale uitrustingen zijn gemonteerd (schuifdak, trekhaak enz.) dan stijgt het leeggewicht van het voertuig, waardoor het laadvermogen daalt in
verhouding tot de maximaal toelaatbare belasting.
(****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker de goederen zodanig in de bagageruimte en/ofop het
laadplatform te verdelen, dat de maximum toelaatbare belastingen niet worden overschreden.
(*****) Met dakrails
216
TECHNISCHE GEGEVENS

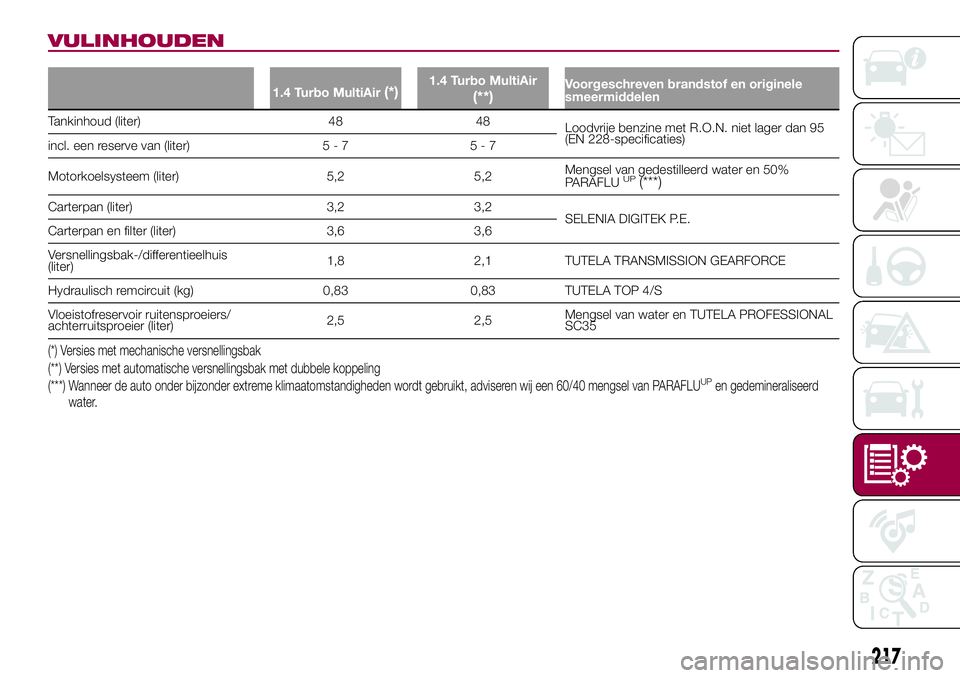

VULINHOUDEN
1.4 Turbo MultiAir(*)1.4 Turbo MultiAir
(**)Voorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48
Loodvrije benzine met R.O.N. niet lager dan 95
(EN 228-specificaties)
incl. een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 5,2 5,2Mengsel van gedestilleerd water en 50%
PARAFLU
UP(***)
Carterpan (liter) 3,2 3,2
SELENIA DIGITEK P.E.
Carterpan en filter (liter) 3,6 3,6
Versnellingsbak-/differentieelhuis
(liter)1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulisch remcircuit (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en TUTELA PROFESSIONAL
SC35
(*) Versies met mechanische versnellingsbak
(**) Versies met automatische versnellingsbak met dubbele koppeling
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLU
UPen gedemineraliseerd
water.
217

1.4 Turbo MultiAir(*)2.4 Tigershark(**)Voorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48
Loodvrije benzine met R.O.N. niet lager dan 95
(EN 228-specificaties)
incl. een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 5,2 6,45Mengsel van gedestilleerd water en 50%
PARAFLU
UP(***)
Carterpan (liter) 3,2 –
SELENIA DIGITEK P.E.
Carterpan en filter (liter) 3,6 5,3
Versnellingsbak-/differentieelhuis
(liter)6,0 TUTELA TRANSMISSION AS8
Verdeelbak (PTU) (liter) – TUTELA TRANSMISSION B-5X
Achterdifferentieel (liter) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisch remcircuit (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en TUTELA PROFESSIONAL
SC35
(*) Versies met AT9 automatische versnellingsbak
(**) Versie voor specifieke markten
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLU
UPen gedemineraliseerd
water.
218
TECHNISCHE GEGEVENS

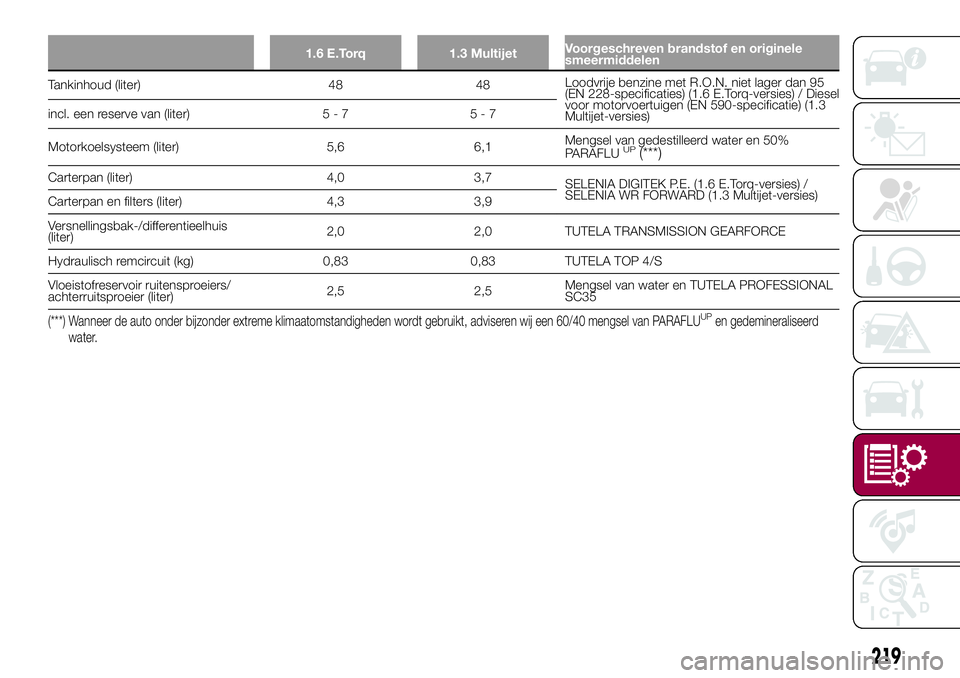

1.6 E.Torq 1.3 MultijetVoorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48Loodvrije benzine met R.O.N. niet lager dan 95
(EN 228-specificaties) (1.6 E.Torq-versies) / Diesel
voor motorvoertuigen (EN 590-specificatie) (1.3
Multijet-versies) incl. een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 5,6 6,1Mengsel van gedestilleerd water en 50%
PARAFLU
UP(***)
Carterpan (liter) 4,0 3,7
SELENIA DIGITEK P.E. (1.6 E.Torq-versies) /
SELENIA WR FORWARD (1.3 Multijet-versies)
Carterpan en filters (liter) 4,3 3,9
Versnellingsbak-/differentieelhuis
(liter)2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hydraulisch remcircuit (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en TUTELA PROFESSIONAL
SC35
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen gedemineraliseerd
water.
219

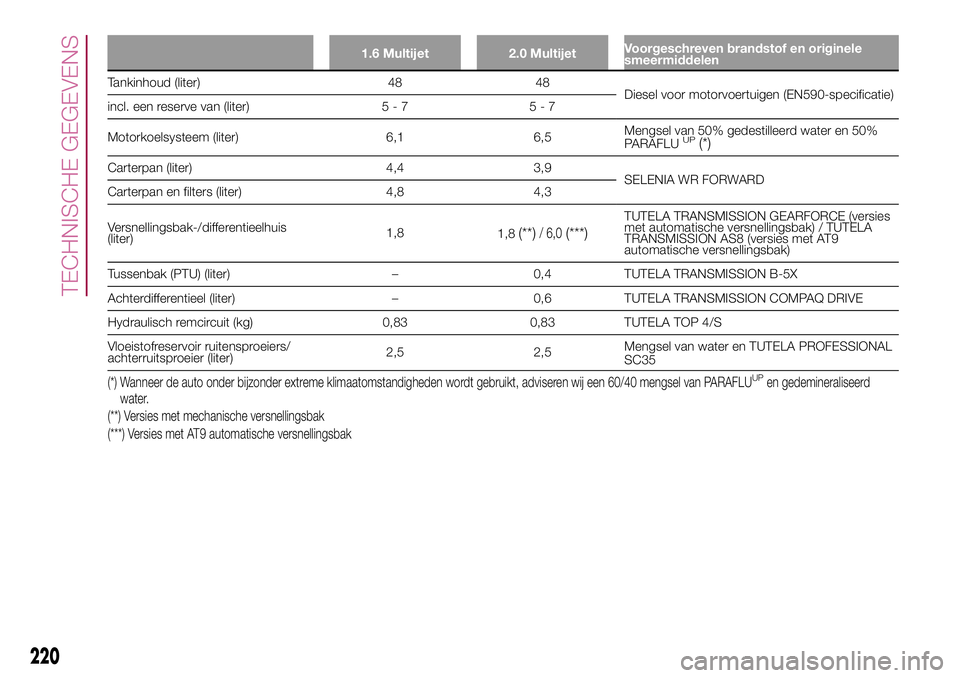

1.6 Multijet 2.0 MultijetVoorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48
Diesel voor motorvoertuigen (EN590-specificatie)
incl. een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 6,1 6,5Mengsel van 50% gedestilleerd water en 50%
PARAFLU
UP(*)
Carterpan (liter) 4,4 3,9
SELENIA WR FORWARD
Carterpan en filters (liter) 4,8 4,3
Versnellingsbak-/differentieelhuis
(liter)1,8
1,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE (versies
met automatische versnellingsbak) / TUTELA
TRANSMISSION AS8 (versies met AT9
automatische versnellingsbak)
Tussenbak (PTU) (liter) – 0,4 TUTELA TRANSMISSION B-5X
Achterdifferentieel (liter) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisch remcircuit (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en TUTELA PROFESSIONAL
SC35
(*) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen gedemineraliseerd
water.
(**) Versies met mechanische versnellingsbak
(***) Versies met AT9 automatische versnellingsbak
220
TECHNISCHE GEGEVENS

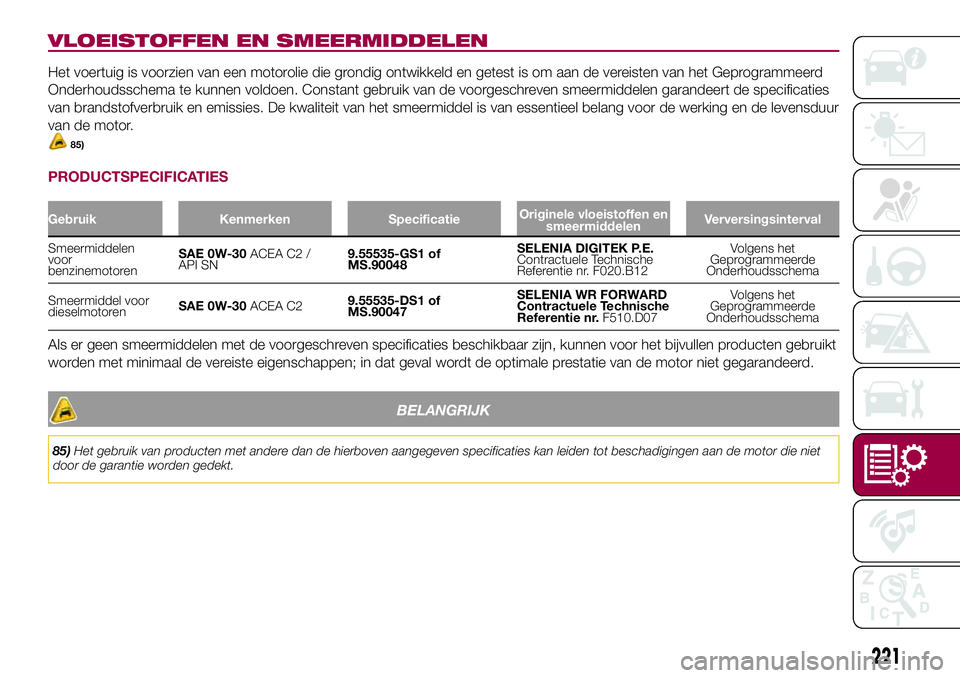

VLOEISTOFFEN EN SMEERMIDDELEN
Het voertuig is voorzien van een motorolie die grondig ontwikkeld en getest is om aan de vereisten van het Geprogrammeerd
Onderhoudsschema te kunnen voldoen. Constant gebruik van de voorgeschreven smeermiddelen garandeert de specificaties
van brandstofverbruik en emissies. De kwaliteit van het smeermiddel is van essentieel belang voor de werking en de levensduur
van de motor.
85)
PRODUCTSPECIFICATIES
Gebruik Kenmerken SpecificatieOriginele vloeistoffen en
smeermiddelenVerversingsinterval
Smeermiddelen
voor
benzinemotorenSAE 0W-30ACEA C2 /
API SN9.55535-GS1 of
MS.90048SELENIA DIGITEK P.E.
Contractuele Technische
Referentie nr. F020.B12Volgens het
Geprogrammeerde
Onderhoudsschema
Smeermiddel voor
dieselmotorenSAE 0W-30ACEA C29.55535-DS1 of
MS.90047SELENIA WR FORWARD
Contractuele Technische
Referentie nr.F510.D07Volgens het
Geprogrammeerde
Onderhoudsschema
Als er geen smeermiddelen met de voorgeschreven specificaties beschikbaar zijn, kunnen voor het bijvullen producten gebruikt
worden met minimaal de vereiste eigenschappen; in dat geval wordt de optimale prestatie van de motor niet gegarandeerd.
BELANGRIJK
85)Het gebruik van producten met andere dan de hierboven aangegeven specificaties kan leiden tot beschadigingen aan de motor die niet
door de garantie worden gedekt.
221

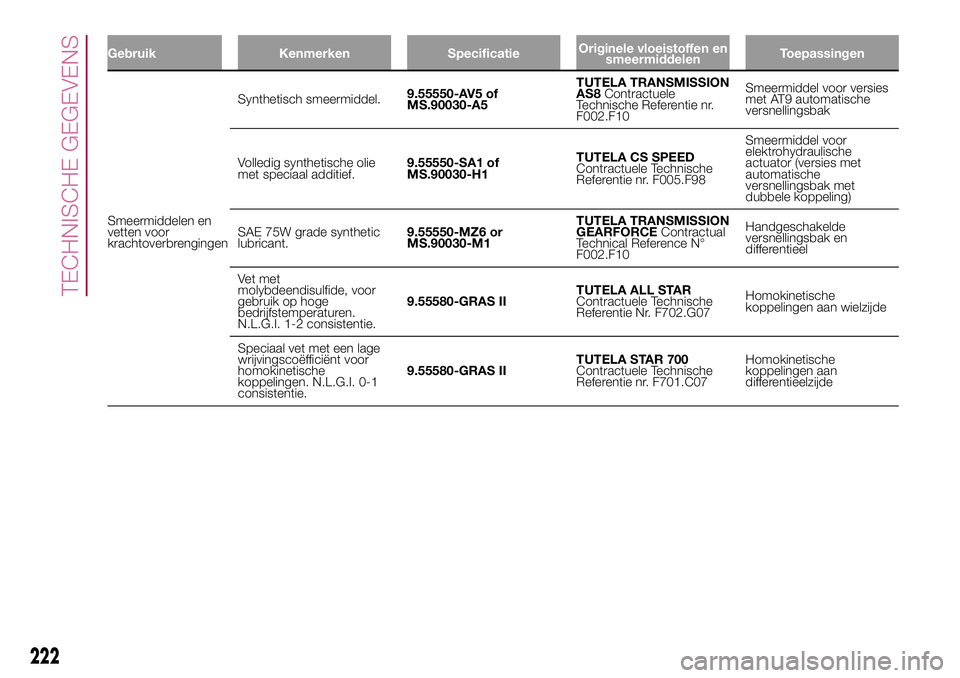

Gebruik Kenmerken SpecificatieOriginele vloeistoffen en
smeermiddelenToepassingen
Smeermiddelen en
vetten voor
krachtoverbrengingenSynthetisch smeermiddel.9.55550-AV5 of
MS.90030-A5TUTELA TRANSMISSION
AS8Contractuele
Technische Referentie nr.
F002.F10Smeermiddel voor versies
met AT9 automatische
versnellingsbak
Volledig synthetische olie
met speciaal additief.9.55550-SA1 of
MS.90030-H1TUTELA CS SPEED
Contractuele Technische
Referentie nr. F005.F98Smeermiddel voor
elektrohydraulische
actuator (versies met
automatische
versnellingsbak met
dubbele koppeling)
SAE 75W grade synthetic
lubricant.9.55550-MZ6 or
MS.90030-M1TUTELA TRANSMISSION
GEARFORCEContractual
Technical Reference N°
F002.F10Handgeschakelde
versnellingsbak en
differentieel
Vet met
molybdeendisulfide, voor
gebruik op hoge
bedrijfstemperaturen.
N.L.G.I. 1-2 consistentie.9.55580-GRAS IITUTELA ALL STAR
Contractuele Technische
Referentie Nr. F702.G07Homokinetische
koppelingen aan wielzijde
Speciaal vet met een lage
wrijvingscoëfficiënt voor
homokinetische
koppelingen. N.L.G.I. 0-1
consistentie.9.55580-GRAS IITUTELA STAR 700
Contractuele Technische
Referentie nr. F701.C07Homokinetische
koppelingen aan
differentieelzijde
222
TECHNISCHE GEGEVENS
