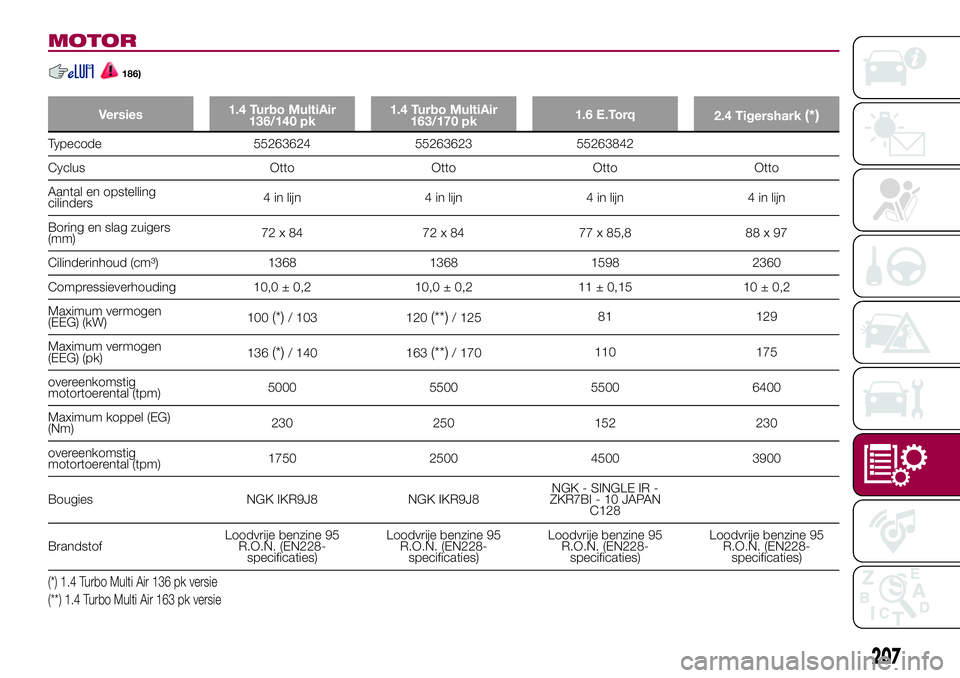

Page 209 of 280

MOTOR
186)
Versies1.4 Turbo MultiAir
136/140 pk1.4 Turbo MultiAir
163/170 pk1.6 E.Torq
2.4 Tigershark(*)
Typecode 55263624 55263623 55263842
Cyclus Otto Otto Otto Otto
Aantal en opstelling
cilinders4 in lijn 4 in lijn 4 in lijn 4 in lijn
Boring en slag zuigers
(mm)72 x 84 72 x 84 77 x 85,8 88 x 97
Cilinderinhoud (cm³) 1368 1368 1598 2360
Compressieverhouding 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Maximum vermogen
(EEG) (kW)100
(*)/ 103 120(**)/ 12581 129
Maximum vermogen
(EEG) (pk)136
(*)/ 140 163(**)/ 170110 175
overeenkomstig
motortoerental (tpm)5000 5500 5500 6400
Maximum koppel (EG)
(Nm)230 250 152 230
overeenkomstig
motortoerental (tpm)1750 2500 4500 3900
Bougies NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
BrandstofLoodvrije benzine 95
R.O.N. (EN228-
specificaties)Loodvrije benzine 95
R.O.N. (EN228-
specificaties)Loodvrije benzine 95
R.O.N. (EN228-
specificaties)Loodvrije benzine 95
R.O.N. (EN228-
specificaties)
(*) 1.4 Turbo Multi Air 136 pk versie
(**) 1.4 Turbo Multi Air 163 pk versie
207

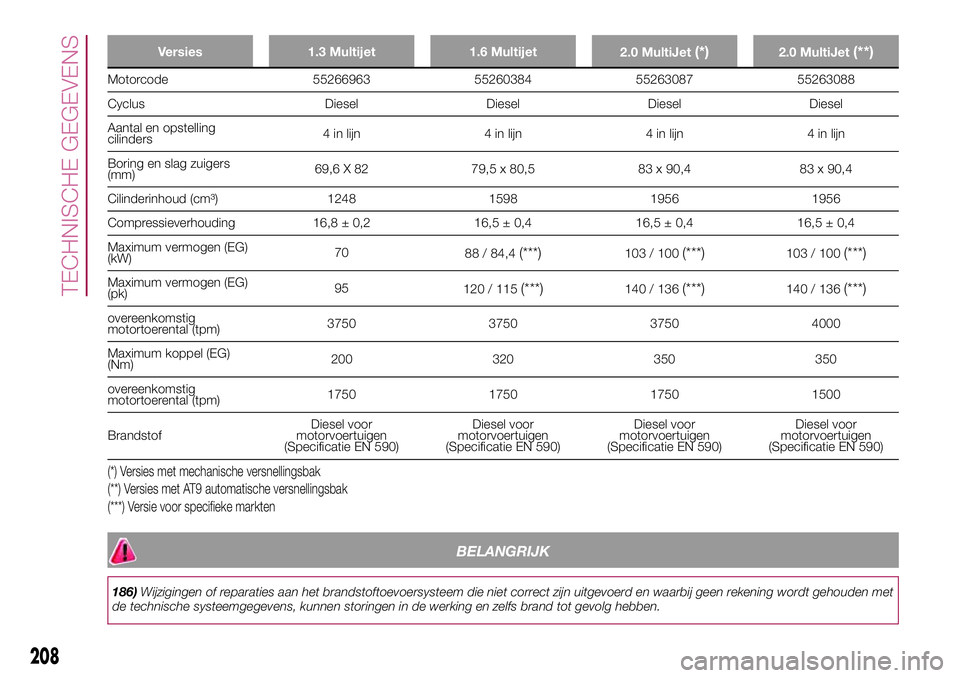

Page 210 of 280

Versies 1.3 Multijet 1.6 Multijet
2.0 MultiJet(*)2.0 MultiJet(**)
Motorcode 55266963 55260384 55263087 55263088
Cyclus Diesel Diesel Diesel Diesel
Aantal en opstelling
cilinders4 in lijn 4 in lijn 4 in lijn 4 in lijn
Boring en slag zuigers
(mm)69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Cilinderinhoud (cm³) 1248 1598 1956 1956
Compressieverhouding 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Maximum vermogen (EG)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Maximum vermogen (EG)
(pk)95
120 / 115(***)140 / 136(***)140 / 136(***)
overeenkomstig
motortoerental (tpm)3750 3750 3750 4000
Maximum koppel (EG)
(Nm)200 320 350 350
overeenkomstig
motortoerental (tpm)1750 1750 1750 1500
BrandstofDiesel voor
motorvoertuigen
(Specificatie EN 590)Diesel voor
motorvoertuigen
(Specificatie EN 590)Diesel voor
motorvoertuigen
(Specificatie EN 590)Diesel voor
motorvoertuigen
(Specificatie EN 590)
(*) Versies met mechanische versnellingsbak
(**) Versies met AT9 automatische versnellingsbak
(***) Versie voor specifieke markten
BELANGRIJK
186)Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met
de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
208
TECHNISCHE GEGEVENS

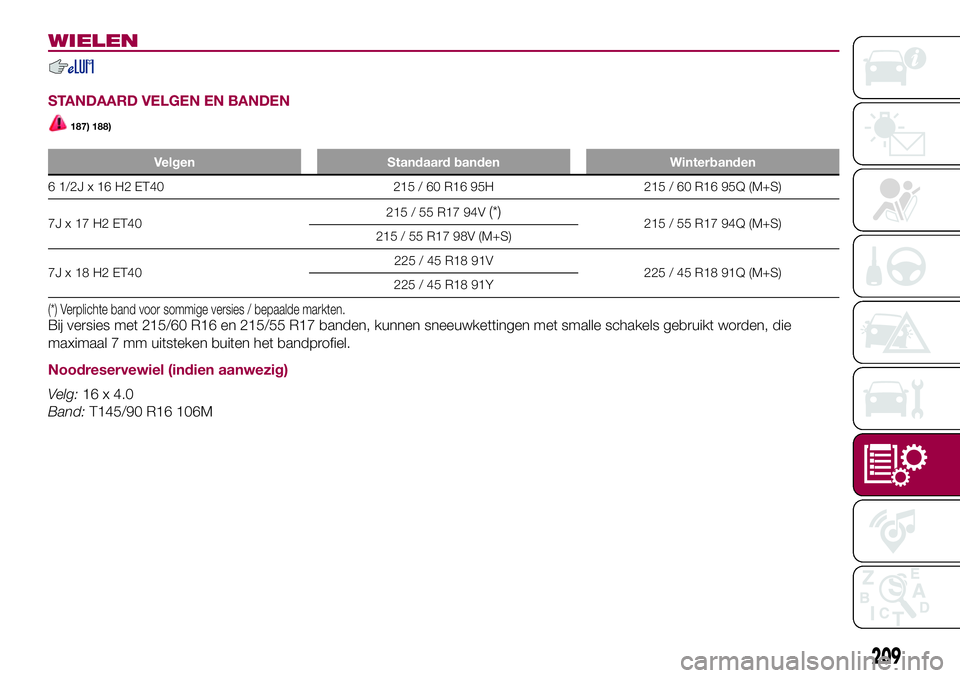

Page 211 of 280
WIELEN
STANDAARD VELGEN EN BANDEN
187) 188)
Velgen Standaard banden Winterbanden
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Verplichte band voor sommige versies / bepaalde markten.Bij versies met 215/60 R16 en 215/55 R17 banden, kunnen sneeuwkettingen met smalle schakels gebruikt worden, die
maximaal 7 mm uitsteken buiten het bandprofiel.
Noodreservewiel (indien aanwezig)
Velg:16 x 4.0
Band:T145/90 R16 106M
209

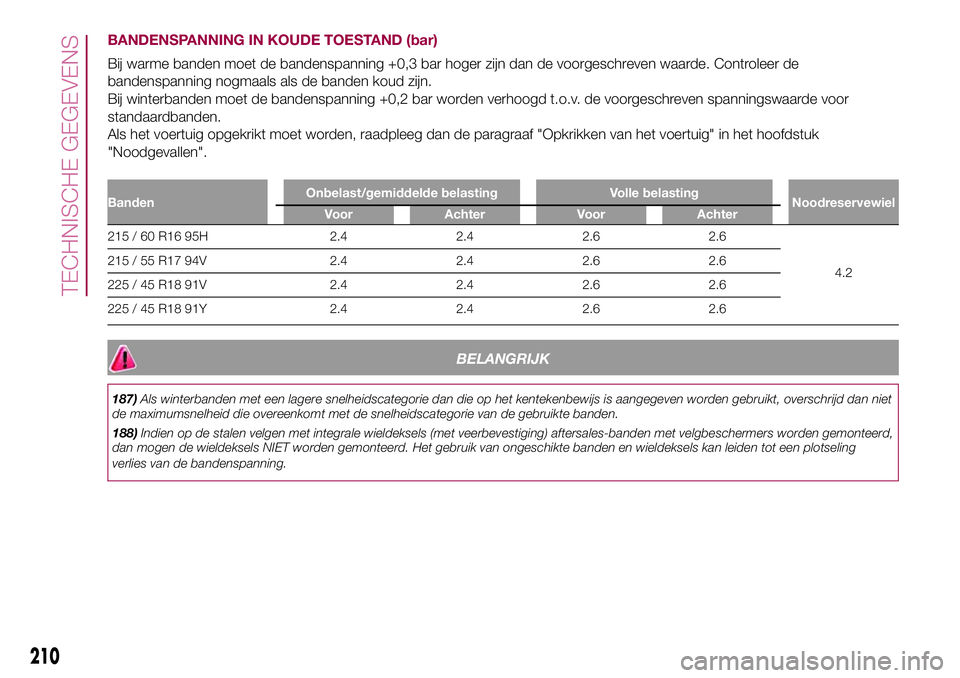

Page 212 of 280

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de
bandenspanning nogmaals als de banden koud zijn.
Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd t.o.v. de voorgeschreven spanningswaarde voor
standaardbanden.
Als het voertuig opgekrikt moet worden, raadpleeg dan de paragraaf "Opkrikken van het voertuig" in het hoofdstuk
"Noodgevallen".
BandenOnbelast/gemiddelde belasting Volle belasting
Noodreservewiel
Voor Achter Voor Achter
215 / 60 R16 95H 2.4 2.4 2.6 2.6
4.2 215 / 55 R17 94V 2.4 2.4 2.6 2.6
225 / 45 R18 91V 2.4 2.4 2.6 2.6
225 / 45 R18 91Y 2.4 2.4 2.6 2.6
BELANGRIJK
187)Als winterbanden met een lagere snelheidscategorie dan die op het kentekenbewijs is aangegeven worden gebruikt, overschrijd dan niet
de maximumsnelheid die overeenkomt met de snelheidscategorie van de gebruikte banden.
188)Indien op de stalen velgen met integrale wieldeksels (met veerbevestiging) aftersales-banden met velgbeschermers worden gemonteerd,
dan mogen de wieldeksels NIET worden gemonteerd. Het gebruik van ongeschikte banden en wieldeksels kan leiden tot een plotseling
verlies van de bandenspanning.
210
TECHNISCHE GEGEVENS

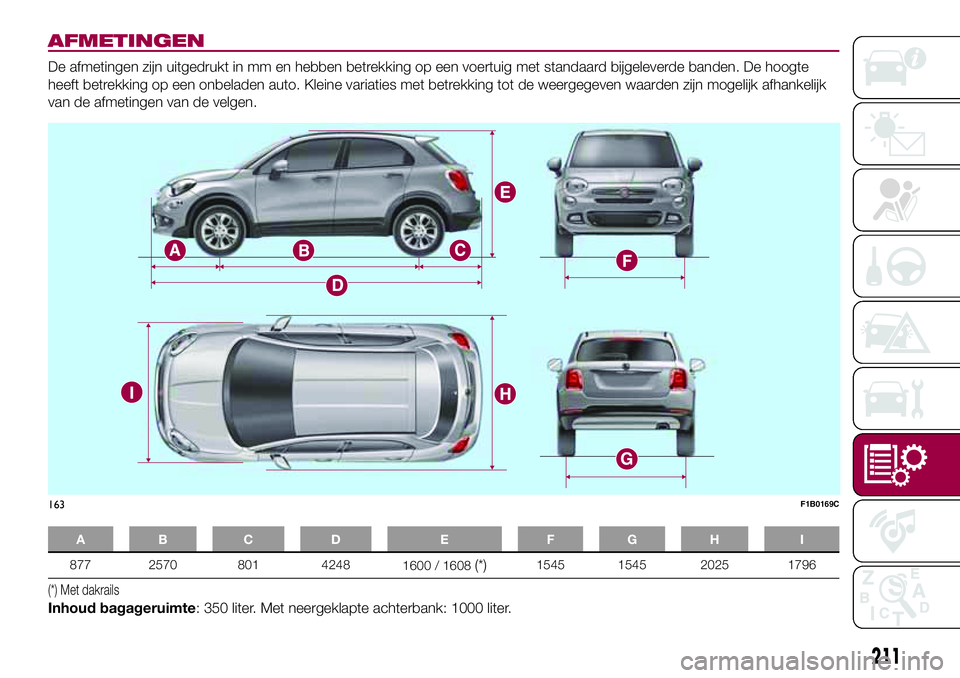

Page 213 of 280
AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto. Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk
van de afmetingen van de velgen.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Met dakrails
Inhoud bagageruimte: 350 liter. Met neergeklapte achterbank: 1000 liter.
163F1B0169C
211

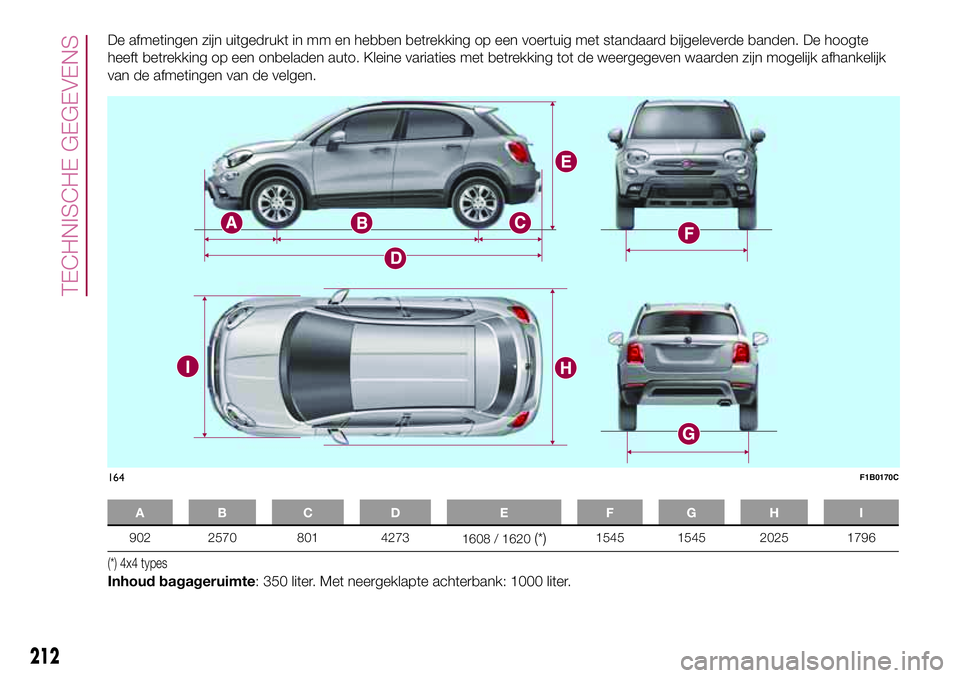

Page 214 of 280
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto. Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk
van de afmetingen van de velgen.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) 4x4 types
Inhoud bagageruimte: 350 liter. Met neergeklapte achterbank: 1000 liter.
164F1B0170C
212
TECHNISCHE GEGEVENS
Page 215 of 280
GEWICHTEN
Gewichten (kg) 1.4 Turbo MultiAir
1.4 Turbo MultiAir(*)1.6 E.Torq
Leeggewicht (met alle
vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1320 1430 1275
Nuttig laadvermogen inclusief de
bestuurder
(**)555 / 540(***)670 600
Maximum toelaatbare
belastingen
(****)
– vooras 1050 1150 1050
– achteras 900 1000 900
– totaal: 1875 2100 1875
Trekgewichten
(*) Versies met AT9 automatische versnellingsbak
(**) Als er speciale uitrustingen zijn gemonteerd (schuifdak, trekhaak enz.) dan stijgt het leeggewicht van het voertuig, waardoor het laadvermogen daalt in
verhouding tot de maximaal toelaatbare belasting.
(***) Versie voor specifieke markten
(****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker de goederen zodanig in de bagageruimte en/ofop het
laadplatform te verdelen, dat de maximum toelaatbare belastingen niet worden overschreden.
213
Page 216 of 280
Gewichten (kg) 1.4 Turbo MultiAir
1.4 Turbo MultiAir(*)1.6 E.Torq
– geremde aanhanger 1200 1200 800
Max. toelaatbare
kogeldruk(geremde aanhanger):60 60 60
Max. dakbelasting
(*****)50 50 50
(*) Versies met AT9 automatische versnellingsbak
(*****) Met dakrails
214
