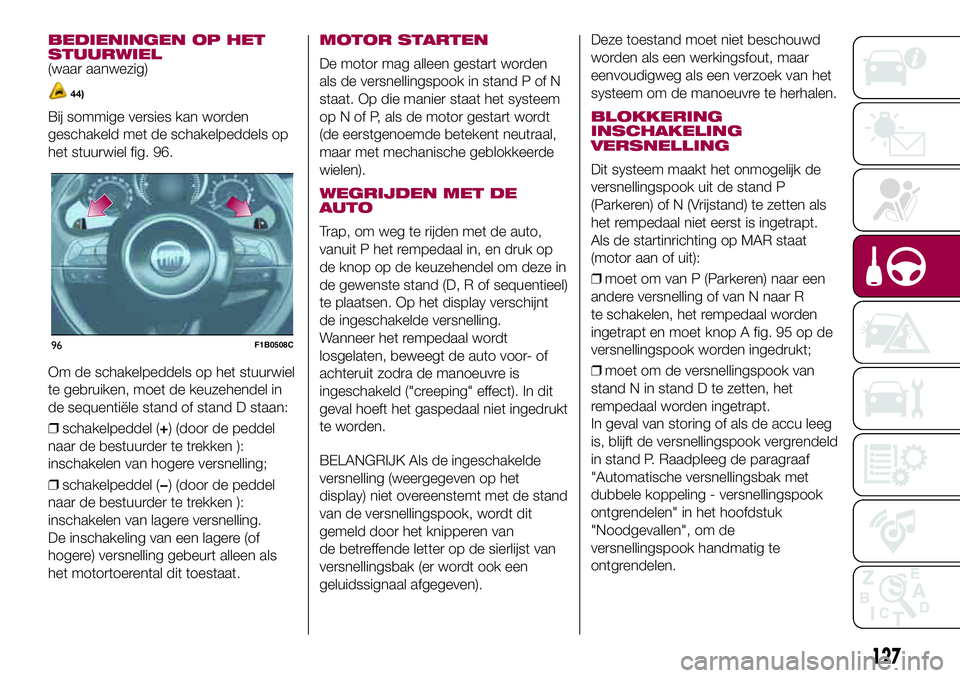

BEDIENINGEN OP HET
STUURWIEL
(waar aanwezig)
44)
Bij sommige versies kan worden
geschakeld met de schakelpeddels op
het stuurwiel fig. 96.
Om de schakelpeddels op het stuurwiel
te gebruiken, moet de keuzehendel in
de sequentiële stand of stand D staan:
❒schakelpeddel (+) (door de peddel
naar de bestuurder te trekken ):
inschakelen van hogere versnelling;
❒schakelpeddel (−) (door de peddel
naar de bestuurder te trekken ):
inschakelen van lagere versnelling.
De inschakeling van een lagere (of
hogere) versnelling gebeurt alleen als
het motortoerental dit toestaat.
MOTOR STARTEN
De motor mag alleen gestart worden
als de versnellingspook in stand P of N
staat. Op die manier staat het systeem
op N of P, als de motor gestart wordt
(de eerstgenoemde betekent neutraal,
maar met mechanische geblokkeerde
wielen).
WEGRIJDEN MET DE
AUTO
Trap, om weg te rijden met de auto,
vanuit P het rempedaal in, en druk op
de knop op de keuzehendel om deze in
de gewenste stand (D, R of sequentieel)
te plaatsen. Op het display verschijnt
de ingeschakelde versnelling.
Wanneer het rempedaal wordt
losgelaten, beweegt de auto voor- of
achteruit zodra de manoeuvre is
ingeschakeld ("creeping" effect). In dit
geval hoeft het gaspedaal niet ingedrukt
te worden.
BELANGRIJK Als de ingeschakelde
versnelling (weergegeven op het
display) niet overeenstemt met de stand
van de versnellingspook, wordt dit
gemeld door het knipperen van
de betreffende letter op de sierlijst van
versnellingsbak (er wordt ook een
geluidssignaal afgegeven).Deze toestand moet niet beschouwd
worden als een werkingsfout, maar
eenvoudigweg als een verzoek van het
systeem om de manoeuvre te herhalen.
BLOKKERING
INSCHAKELING
VERSNELLING
Dit systeem maakt het onmogelijk de
versnellingspook uit de stand P
(Parkeren) of N (Vrijstand) te zetten als
het rempedaal niet eerst is ingetrapt.
Als de startinrichting op MAR staat
(motor aan of uit):
❒moet om van P (Parkeren) naar een
andere versnelling of van N naar R
te schakelen, het rempedaal worden
ingetrapt en moet knop A fig. 95 op de
versnellingspook worden ingedrukt;
❒moet om de versnellingspook van
stand N in stand D te zetten, het
rempedaal worden ingetrapt.
In geval van storing of als de accu leeg
is, blijft de versnellingspook vergrendeld
in stand P. Raadpleeg de paragraaf
"Automatische versnellingsbak met
dubbele koppeling - versnellingspook
ontgrendelen" in het hoofdstuk
"Noodgevallen", om de
versnellingspook handmatig te
ontgrendelen.
96F1B0508C
127

UITSCHAKELING
VOERTUIG
Versies uitgerust met het Keyless
Go-systeem: voor deze functie moet
de versnellingspook in stand P
(Parkeren) gezet worden voordat de
startinrichting naar STOP gedraaid
wordt.
Versies uitgerust met sleutel zonder
afstandsbediening: voor deze functie
moet de versnellingspook in stand P
(Parkeren) gezet worden voordat de
sleutel uit de startinrichting wordt
genomen.
Als de accu van het voertuig leeg is en
de contactsleutel is ingebracht, is de
sleutel in het contactslot geblokkeerd.
Zie de paragraaf "Automatische
versnellingsbak met dubbele koppeling
- contactsleutel verwijderen" in het
hoofdstuk "Noodgevallen", om de
sleutel handmatig te verwijderen.
"HERSTELFUNCTIES"
In geval van een defecte
versnellingspook, zou het display van
het instrumentenpaneel een
bijbehorend bericht weer kunnen
geven, waarin de bestuurder wordt
aanbevolen te blijven rijden zonder de
pook in stand P te zetten.In dit geval blijft de versnellingsbak zelfs
in de vooruitversnelling staan (met
beperkte prestaties), als de hendel op R
of N wordt gezet.
Als de hendel eenmaal op P is gezet, of
het voertuig is uitgeschakeld, is het
niet meer mogelijk R of de
vooruitversnellingen te selecteren.
Neem in dat geval contact op met het
Fiat Servicenetwerk.
BELANGRIJK
117)Gebruik de stand P (Parkeren) nooit in
plaats van de elektrische parkeerrem.
Schakel de elektrische parkeerrem altijd in
als het voertuig geparkeerd wordt, om
onverwachte beweging van het voertuig te
voorkomen.
118)Als de stand P (Parkeren) niet is
ingeschakeld, zou het voertuig kunnen
bewegen en letsel kunnen veroorzaken.
Zorg ervoor dat de versnellingspook in
stand P staat en dat de elektrische
parkeerrem is ingeschakeld, voordat u het
voertuig verlaat.
119)Schakel de versnellingspook niet naar
N (Vrijstand) en zet de motor niet af
wanneer heuvelafwaarts wordt gereden.
Deze manier van rijden is gevaarlijk en
beperkt de mogelijkheid om in te grijpen in
geval van wijziging van de verkeerssituatie
of het wegdek. U loopt het risico de
controle over het voertuig te verliezen en
ongevallen te veroorzaken.120)Laat kinderen nooit zonder toezicht in
de auto achter. Verwijder altijd de
contactsleutel als de auto wordt verlaten
en neem de sleutel mee.
BELANGRIJK
41)Zet de startinrichting in de stand MAR
en trap het rempedaal in, voordat u de
versnellingspook uit stand P (parkeren) zet.
Anders kan de versnellingspook
beschadigen.
42)Schakel altijd de handrem in als de
auto op een helling staat, VOORDAT u de
versnellingspook in P zet.
43)Schakel de achteruitversnelling
uitsluitend in als de auto stilstaat, de motor
op stationair toerental draait en het
gaspedaal volledig losgelaten is.
44)Door onjuist gebruik van de peddels
(peddels naar het dashboard geduwd)
kunnen de peddels afbreken.
128
STARTEN EN RIJDEN

START&STOP
SYSTEEM
Het Start&Stop-systeem zet
automatisch de motor af wanneer het
voertuig stilstaat en start de motor
zodra de bestuurder weer wil gaan
rijden.
Dit verhoogt de efficiency van het
voertuig dankzij een beperking van het
brandstofverbruik, de uitstoot van
schadelijke uitlaatgassen en de
geluidsoverlast.
121)
45)
BEDIENINGSWIJZE
Uitschakelmodus van de motor
Versies met handgeschakelde
versnellingsbak
Bij stilstaand voertuig, wordt de motor
afgezet als de versnellingspook in de
vrijstand staat en het koppelingspedaal
niet is ingetrapt.
Versies met automatische
versnellingsbak
Bij stilstaand voertuig en ingetrapt
rempedaal, wordt de motor
uitgeschakeld als de versnellingspook
in een andere stand dan R staat.Als het voertuig heuvelopwaarts tot
stilstand wordt gebracht, dan wordt het
uitschakelen van de motor verhindert
om de "Hill Hold Control" functie
beschikbaar te houden (die alleen bij
draaiende motor werkt).
Het lampje
op het
instrumentenpaneel gaat branden om
aan te geven dat de motor werd
uitgeschakeld.
Herstartmodus van de motor
Versies met handgeschakelde
versnellingsbak
Trap het koppelingspedaal in om de
motor weer te starten. Als het voertuig
niet start door het intrappen van het
koppelingspedaal, de versnellingspook
in de vrijstand zetten en de procedure
herhalen. Neem, als het probleem
aanhoudt, contact op met het
Fiat Servicenetwerk.
Versies met automatische
versnellingsbak
Laat het rempedaal los om de motor
weer te starten.
Met ingetrapt rempedaal, als de
versnellingspook in automatische
modus - D (Drive) staat - kan de motor
weer gestart worden door de pook naar
R (Achteruit) of N (Vrijstand) of
"AutoStick" te verplaatsen.Met ingetrapt rempedaal, als de
versnellingspook in "AutoStick"-modus
staat - kan de motor weer gestart
worden door de pook naar "+" of "–", of
R (Achteruit) of N (Vrijstand) te
verplaatsen.
Wanneer de motor automatisch is
afgezet kan, door het rempedaal
ingetrapt te houden, de rem gelost
worden terwijl de motor uit blijft, door
de versnellingspook snel naar P
(Parkeren) te zetten.
Om de motor weer te starten, de pook
uit stand P halen.
SYSTEEM HANDMATIG
INSCHAKELEN /
UITSCHAKELEN
Druk op de knop fig. 97 op het
dashboard, om het systeem handmatig
in of uit te schakelen.
4x4-versies: iedere keer als de
"Tractie" modus met gebruik van de
MOOD Selector wordt ingesteld, wordt
het Start&Stop-systeem uitgeschakeld.
Druk nogmaals op de knop fig. 97
om het systeem weer in te schakelen.
Bij het afsluiten van de "Tractie" modus,
keert het Start/Stop-systeem terug
naar de eerder ingestelde status.
129

Inschakeling van het systeem
Er verschijnt een bericht op het display
wanneer het systeem wordt
ingeschakeld. In dit geval is de led op
de knop fig. 97 gedoofd.
Uitschakeling van het systeem
Er verschijnt een bericht op het display
wanneer het systeem wordt
uitgeschakeld. In deze toestand brandt
de led op de knop fig. 97.
VEILIGHEIDSINSTELLINGEN
Als het Start&Stop-systeem de motor
heeft afgezet en de bestuurder maakt
zijn veiligheidsgordel los en opent
het bestuurders- of het
passagiersportier, dan kan de motor
alleen opnieuw gestart worden met
behulp van de startinrichting.De bestuurder wordt hiervan op de
hoogte gebracht door een
geluidssignaal en een bericht op het
display.
BELANGRIJK
121)Laat de accu alleen vervangen door
een dealer van het Fiat Servicenetwerk.
Vervang de accu door een exemplaar van
hetzelfde type (HEAVY DUTY) en met
dezelfde specificaties.
BELANGRIJK
45)Als een comfortabele temperatuur
prioritair is, dan kan het Start&Stop-
systeem worden uitgeschakeld zodat de
klimaatregeling kan blijven werken.
SNELHEIDSBEGRENZER
BESCHRIJVING
Met deze voorziening wordt de snelheid
van het voertuig beperkt tot waarden
die door de bestuurder ingesteld
kunnen worden.
De maximumsnelheid kan zowel bij
rijdend als bij stilstaand voertuig worden
ingesteld. De minimumsnelheid die
ingesteld kan worden is 30 km/h.
Wanneer het systeem actief is, hangt
de snelheid van het voertuig van de
druk op het gaspedaal af, tot de
geprogrammeerde snelheidslimiet
wordt bereikt (zie paragraaf
"Snelheidslimiet programmeren").
HET SYSTEEM
INSCHAKELEN
Om het systeem in te schakelen op
knop A fig. 98 op het stuurwiel
drukken.
97F1B0138C
98F1B0141C
130
STARTEN EN RIJDEN

AUTOMATISCHE
UITSCHAKELING VAN
HET SYSTEEM
Het systeem schakelt automatisch uit in
geval van een systeemstoring. Neem
in dat geval contact op met het Fiat
Servicenetwerk.
ELEKTRONISCHE
CRUISE-CONTROL
Dit is een elektronisch geregeld
hulpsysteem waarmee de gewenste
rijsnelheid gehandhaafd kan worden,
zonder het gaspedaal in te hoeven
trappen. Het systeem kan gebruikt
worden bij een snelheid van meer dan
30 km/h op lange, droge en rechte
wegen met weinig veranderingen in de
rijomstandigheden (bijv. snelwegen).
Het gebruik van de cruise-control wordt
dus niet aanbevolen op buitenwegen
met druk verkeer. Gebruik het systeem
niet in de stad.
HET SYSTEEM
INSCHAKELEN
122) 123) 124)
Om het systeem in te schakelen op
knop Afig. 99 drukken.
Inschakeling van het systeem wordt
aangegeven door het aangaan van het
symbool
op het display en, op
sommige versies, door weergave van
een speciaal bericht.
Als de Snelheidsbegrenzer is
ingeschakeld, moet knop Afig. 99
tweemaal worden ingedrukt om de
Cruise-Control in te schakelen.Het systeem kan niet worden
ingeschakeld als het voertuig in de 1
e
versnelling of in de achteruit staat.
Het is raadzaam om het systeem in te
schakelen vanaf de 3
eversnelling of
hoger.
BELANGRIJK Het is gevaarlijk het
systeem ingeschakeld te houden als
het niet gebruikt wordt. Er bestaat een
risico van per ongeluk inschakelen
en de controle over het voertuig
te verliezen vanwege onverwachte
overmatige snelheid.
DE GEWENSTE
SNELHEID INSTELLEN
Ga als volgt te werk:
❒om het systeem in te schakelen op
knop Afig. 99 drukken.
99F1B0140C
131

❒druk, wanneer het voertuig de
gewenste snelheid heeft bereikt, op
knop SET + (of SET –) en laat de knop
los om het systeem in te schakelen.
Wanneer het gaspedaal wordt
losgelaten, zal het voertuig automatisch
op de geselecteerde snelheid verder
rijden.
Indien nodig (bijvoorbeeld bij inhalen)
kan de snelheid gewoon verhoogd
worden door het gaspedaal in te
trappen; als het gaspedaal vervolgens
wordt losgelaten, keert het voertuig
terug naar de eerder opgeslagen
snelheid.
Op afdalingen kan de snelheid bij
ingeschakelde cruise-control iets hoger
liggen dan de opgeslagen snelheid.
BELANGRIJK Voordat de knoppen SET
+ of SET – ingedrukt worden, moet
het voertuig op constante snelheid op
een vlak wegdek rijden.
SNELHEID VERHOGEN
Zodra de elektronische Cruise-Control
is ingeschakeld, kan de snelheid
verhoogd worden door op de knop SET
+ te drukken.
SNELHEID VERLAGEN
Bij ingeschakeld systeem kan de
snelheid worden verlaagd door op de
knop SET – te drukken.
DE SNELHEID WEER
OPROEPEN
Bij versies met automatische
versnellingsbak in de automatische
modus D (Drive - automatisch), om de
eerder ingestelde snelheid op te
roepen, de knop RES indrukken en
loslaten.
Bij versies met handgeschakelde
versnellingsbak of automatische
versnellingsbak in Autostick
(sequentiële modus), om de eerder
ingestelde snelheid op te roepen,
accelereren tot deze snelheid wordt
benaderd en de knop RES indrukken
en loslaten.
HET SYSTEEM
UITSCHAKELEN
Door het rempedaal een klein stukje in
te trappen of de knop CANC in te
drukken wordt de elektronische
Cruise-Control uitgeschakeld zonder
dat de opgeslagen snelheid gewist
wordt.De cruisecontrol kan ook worden
uitgeschakeld door de elektronische
parkeerrem (EPB) in te schakelen
of door het remsysteem te gebruiken
(door bijv. gebruik van het
ESC-systeem).
HET SYSTEEM
UITSCHAKELEN
De elektronische Cruise-Control wordt
uitgeschakeld door het indrukken
van knop A fig. 99 of door de
startinrichting op STOP te zetten.
BELANGRIJK
122)Zet tijdens het rijden met
ingeschakeld systeem de versnellingspook
niet in de vrijstand.
123)Ga in geval van defecten of storingen
naar een Fiat Servicepunt.
124)De elektronische Cruise-Control kan
gevaarlijk zijn als het systeem geen
constante snelheid kan handhaven. In
bepaalde omstandigheden kan de snelheid
overmatig zijn, hetgeen kan leiden tot
verlies van controle over het voertuig en
ongevallen. Gebruik het systeem niet
in druk verkeer of op bochtig, met ijzel of
sneeuw bedekt of glad wegdek.
132
STARTEN EN RIJDEN

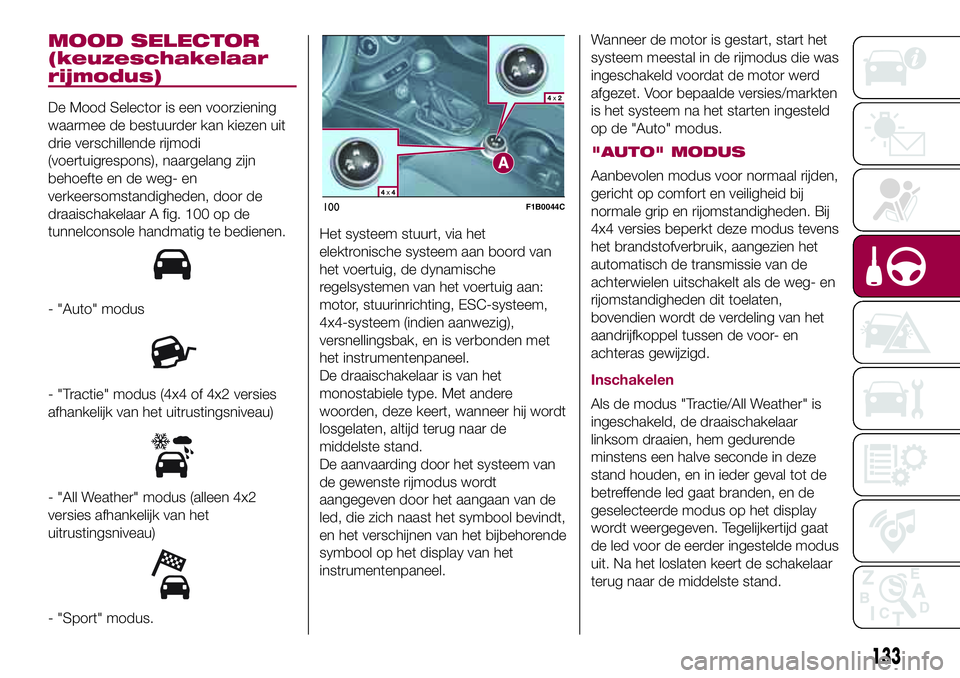

MOOD SELECTOR
(keuzeschakelaar
rijmodus)
De Mood Selector is een voorziening
waarmee de bestuurder kan kiezen uit
drie verschillende rijmodi
(voertuigrespons), naargelang zijn
behoefte en de weg- en
verkeersomstandigheden, door de
draaischakelaar A fig. 100 op de
tunnelconsole handmatig te bedienen.
- "Auto" modus
- "Tractie" modus (4x4 of 4x2 versies
afhankelijk van het uitrustingsniveau)
- "All Weather" modus (alleen 4x2
versies afhankelijk van het
uitrustingsniveau)
- "Sport" modus.Het systeem stuurt, via het
elektronische systeem aan boord van
het voertuig, de dynamische
regelsystemen van het voertuig aan:
motor, stuurinrichting, ESC-systeem,
4x4-systeem (indien aanwezig),
versnellingsbak, en is verbonden met
het instrumentenpaneel.
De draaischakelaar is van het
monostabiele type. Met andere
woorden, deze keert, wanneer hij wordt
losgelaten, altijd terug naar de
middelste stand.
De aanvaarding door het systeem van
de gewenste rijmodus wordt
aangegeven door het aangaan van de
led, die zich naast het symbool bevindt,
en het verschijnen van het bijbehorende
symbool op het display van het
instrumentenpaneel.Wanneer de motor is gestart, start het
systeem meestal in de rijmodus die was
ingeschakeld voordat de motor werd
afgezet. Voor bepaalde versies/markten
is het systeem na het starten ingesteld
op de "Auto" modus.
"AUTO" MODUS
Aanbevolen modus voor normaal rijden,
gericht op comfort en veiligheid bij
normale grip en rijomstandigheden. Bij
4x4 versies beperkt deze modus tevens
het brandstofverbruik, aangezien het
automatisch de transmissie van de
achterwielen uitschakelt als de weg- en
rijomstandigheden dit toelaten,
bovendien wordt de verdeling van het
aandrijfkoppel tussen de voor- en
achteras gewijzigd.
Inschakelen
Als de modus "Tractie/All Weather" is
ingeschakeld, de draaischakelaar
linksom draaien, hem gedurende
minstens een halve seconde in deze
stand houden, en in ieder geval tot de
betreffende led gaat branden, en de
geselecteerde modus op het display
wordt weergegeven. Tegelijkertijd gaat
de led voor de eerder ingestelde modus
uit. Na het loslaten keert de schakelaar
terug naar de middelste stand.
100F1B0044C
133

Als de modus "Sport" is ingeschakeld,
de draaischakelaar rechtsom draaien,
hem gedurende minstens een halve
seconde in deze stand houden, en in
ieder geval tot de betreffende led gaat
branden, en de geselecteerde modus
op het display wordt weergegeven.
Tegelijkertijd gaat de led voor de eerder
ingestelde modus uit. Na het loslaten
keert de schakelaar terug naar de
middelste stand.
"Traction"/"All Weather"
MODUS
Dit is een rijmodus voor veiligheid onder
omstandigheden dat het voertuig
weinig grip heeft (nat/glad wegdek,
regen, sneeuw). Bij de 4x4 versies
wordt het gebruik hiervan ook
aanbevolen op onverharde wegen of
off-road.
Inschakelen
Als de modus "Auto" is ingeschakeld,
de draaischakelaar rechtsom draaien,
hem gedurende minstens een halve
seconde in deze stand houden, en in
ieder geval tot de betreffende led gaat
branden, en de geselecteerde modus
op het display wordt weergegeven.
Tegelijkertijd gaat de led voor de eerder
ingestelde modus uit. Na het loslaten
keert de schakelaar terug naar de
middelste stand.Als de modus "Sport" is ingeschakeld,
de draaischakelaar linksom draaien,
hem gedurende minstens een halve
seconde in deze stand houden, en in
ieder geval tot de betreffende led gaat
branden, en de geselecteerde modus
op het display wordt weergegeven.
Tegelijkertijd gaat de led voor de eerder
ingestelde modus uit. Na het loslaten
keert de schakelaar terug naar de
middelste stand.
"Sport" MODUS
In deze modus wordt de nadruk gelegd
op het plezier van sportief rijden; dit
brengt echter wel een hoger
brandstofverbruik met zich mee. De
tractie wordt geoptimaliseerd bij 4x4
versies, waardoor de wegligging van
het voertuig verbeterd wordt, zelfs
in bochten.
Inschakelen
Als de modus "Auto" is ingeschakeld,
de draaischakelaar linksom draaien,
hem gedurende minstens een halve
seconde in deze stand houden, en in
ieder geval tot de betreffende led gaat
branden, en de geselecteerde modus
op het display wordt weergegeven.
Tegelijkertijd gaat de led voor de eerder
ingestelde modus uit. Na het loslaten
keert de schakelaar terug naar de
middelste stand.Als de modus "Tractie/All Weather" is
ingeschakeld, de draaischakelaar
rechtsom draaien, hem gedurende
minstens een halve seconde in deze
stand houden, en in ieder geval tot de
betreffende led gaat branden, en de
geselecteerde modus op het display
wordt weergegeven. Tegelijkertijd gaat
de led voor de eerder ingestelde modus
uit. Na het loslaten keert de schakelaar
terug naar de middelste stand.
STORINGSMELDINGEN
In geval van storingen van het systeem
of de schakelaar, wordt de optie om
de modus te wijzigen automatisch
uitgeschakeld. Het systeem zal zichtzelf
automatisch instellen op de "Auto"
modus. In deze gevallen zal op het
display een speciale waarschuwing
verschijnen. Ga zo snel mogelijk naar
een werkplaats van het Fiat
Servicenetwerk om het systeem te
laten controleren.
134
STARTEN EN RIJDEN
