2017 FIAT 500X Instructieboek (in Dutch)

PARK ASSIST
SYSTEEM
SENSOREN
125)
46) 47) 48)
De parkeersensoren, die zich in de
achterbumper fig. 101 bevinden,
detecteren de aanwezigheid van
obstakels achter het voertuig.
De sensoren waarschuwen de
bestuurder over aanwezigheid van
obstakels met een intermitterend
geluidssignaal en, afhankelijk van de
versie, ook met visuele aanwijzingen op
het display van het instrumentenpaneel.
Inschakelen
De sensoren worden automatisch
ingeschakeld zodra de
achteruitversnelling wordt geselecteerd.
Naarmate de afstand tot het obstakel
achter het voertuig korter wordt, wordt
de frequentie van het geluidssignaal
hoger.
Geluidssignaal
Wanneer de achteruitversnelling is
ingeschakeld en er zich een obstakel
achter het voertuig bevindt, klinkt
er een geluidssignaal met een
frequentie die varieert op basis van de
afstand van het obstakel ten opzichte
van de bumper.
De frequentie van het geluidssignaal:
❒neem toe naarmate de afstand
tussen het voertuig en het obstakel
afneemt;
❒klinkt ononderbroken als de afstand
tussen het voertuig en het obstakel
minder is dan ongeveer 30 cm;
❒is constant als de afstand tussen het
voertuig en het obstakel onveranderd
blijft. Als deze situatie de sensoren aan
de zijkant betreft, zal het signaal na
ongeveer 3 seconden stoppen om,
bijvoorbeeld, aanwijzingen te
voorkomen tijdens manoeuvres langs
een muur.❒stopt onmiddellijk wanneer de
afstand ten opzichte van het obstakel
toeneemt.
Wanneer het systeem het geluidsignaal
laat horen, wordt het volume van het
Uconnect™systeem automatisch
verlaagd.
Meetbereik
Wanneer de sensoren meerdere
obstakels signaleren, dan wordt alleen
rekening gehouden met het
dichtstbijzijnde obstakel.
Aanwijzingen op het display
De aanwijzingen met betrekking tot het
Park Assist-systeem worden alleen
weergegeven op het display van het
instrumentenpaneel als de optie
"Geluidssignaal en weergave" in het
menu "Instellingen" van het
Uconnect™systeem is geselecteerd
(zie voor meer informatie de
beschrijving in het betreffende
hoofdstuk).
101F1B0142C
135

Het systeem geeft de aanwezigheid van
een obstakel aan met de weergave
van een enkele boog in een van de
mogelijke zones, in overeenstemming
met de afstand van het voorwerp en de
plaats ten opzichte van het voertuig.
Als het voorwerp gedetecteerd wordt in
de zone middenachter, dan wordt er
een enkele boog weergegeven
wanneer het voorwerp genaderd wordt,
eerst permanent, vervolgens
knipperend, in aanvulling op een
geluidssignaal.
WERKING MET
AANHANGER
49)De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van
het voertuig wordt gestoken.De sensoren worden weer
ingeschakeld zodra de elektrische
stekker van de aanhanger wordt
verwijderd. Alvorens het Park Assist
systeem te gebruiken wordt
geadviseerd de het trekhaaksamenstel
en de bijbehorende bevestiging van
het voertuig te verwijderen. Het niet in
acht nemen van dit voorschrift kan
leiden tot persoonlijk letsel of schade
aan voertuigen of obstakels aangezien,
wanneer het permanente geluidssignaal
klinkt, de kogel van de trekhaak zich
veel dichter bij het obstakel bevindt dan
de achterbumper.
ALGEMENE
WAARSCHUWINGEN
De volgende omstandigheden kunnen
de werking van het parkeersysteem
beïnvloeden:
❒verminderde gevoeligheid van de
sensoren en vermindering van de
prestaties van het parkeerhulpsysteem
kunnen te wijten zijn aan de
aanwezigheid van ijs, sneeuw, modder,
lak op het oppervlak van de sensoren;
❒de sensoren kunnen een niet-
bestaand voorwerp detecteren
("echo-interferentie) dat te wijten is aan
mechanische interferentie, bijvoorbeeld
tijdens het wassen van het voertuig,
in geval van regen (sterke wind), hagel;❒de door de sensor verzonden
signalen kunnen ook gewijzigd worden
door ultrasoonsystemen (bijv.
pneumatisch remsysteem van
vrachtwagens of pneumatische hamers)
in de buurt van het voertuig;
❒De werking van het
parkeerhulpsysteem kan tevens
beïnvloed worden door de plaats van
de sensoren, bijvoorbeeld wegens een
verandering in de geometrie (door
slijtage van de schokdempers,
wielophanging) of als de banden
verwisseld worden, het voertuig te
zwaar beladen is, of als er speciale
afstellingen uitgevoerd worden
waardoor de auto lager gezet moet
worden.
❒de aanwezigheid van een trekhaak
zonder aanhanger, die kan interfereren
met de juiste werking van de
parkeersensoren. Als de trekhaak
gemonteerd moet blijven, ook als er
geen aanhanger is, wordt geadviseerd
zich tot het Fiat Servicenetwerk te
wenden om het Park Assist-systeem te
laten bijwerken, aangezien de trekhaak
door de middelste sensoren als een
obstakel gedetecteerd kan worden.
❒de aanwezigheid van stickers op de
sensoren. Zorg er dus voor dat er
geen stickers op de sensoren worden
aangebracht.
136
STARTEN EN RIJDEN

BELANGRIJK
125)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen andere
mensen (vooral kinderen) of dieren
aanwezig zijn op het parcours dat u af wilt
leggen. De parkeersensoren dienen als
hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
BELANGRIJK
46)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand.47)Voor werkzaamheden aan de bumper
in de buurt van de sensoren, dient u zich
uitsluitend tot het Fiat Servicenetwerk
te wenden. Werkzaamheden aan de
bumper die niet goed worden uitgevoerd,
kunnen de werking van de sensoren in
gevaar brengen.
48)Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in
de zone van de sensoren, dient men zich
uitsluitend tot het Fiat Servicenetwerk
te wenden. Het verkeerd opbrengen van
de lak kan de werking van de
parkeersensoren negatief beïnvloeden.
49)De sensoren kunnen onjuiste informatie
geven, omdat ze het samenstel van de
trekhaak en de kogel en de bijbehorende
bevestiging interpreteren als een obstakel
in de zone achter het voertuig.
LANE ASSIST
SYSTEEM
(waarschuwing
rijstrookafwijking)
BESCHRIJVING
50) 51) 52) 53) 54) 55)
Het Lane Assist-systeem maakt gebruik
van een camera op de voorruit om de
begrenzingslijnen van rijstroken te
detecteren en om de positie van het
voertuig binnen deze wegmarkeringen
te berekenen zodat het voertuig in
de rijstrook kan blijven.
Wanneer beide begrenzingslijnen van
de rijstrook worden gedetecteerd
en het voertuig onbedoeld buiten de
rijstrook komt (richtingaanwijzer uit),
geeft het Lane Assist-systeem een
voelbare waarschuwing af door koppel
af te geven op het stuurwiel, waardoor
om een ingreep van de bestuurder
wordt verzocht om binnen de rijstrook
te blijven.
137

BELANGRIJK De kracht die door het
systeem wordt uitgeoefend op het
stuurwiel is voldoende voor de
bestuurder om op te merken maar is
altijd beperkt, zodat deze gemakkelijk
overwonnen kan worden en de
bestuurder altijd controle over het
voertuig kan houden. De bestuurder
kan het stuurwiel te allen tijde zoals
nodig draaien.
Als het voertuig de rijstrook verlaat
zonder tussenkomst van de bestuurder,
dan gaat het lampje
(of het
pictogram op het display) op het
instrumentenpaneel branden om de
bestuurder aan te sporen om het
voertuig weer binnen de
begrenzingslijnen van de rijstrook te
brengen.
BELANGRIJK Het systeem bewaakt de
aanwezigheid van de handen van de
bestuurder op het stuurwiel. Als ze niet
worden gedetecteerd, dan wordt een
geluidssignaal afgegeven en wordt
het systeem uitgeschakeld tot het
opnieuw wordt ingeschakeld door te
drukken op de specifieke toets (zie
beschrijving hieronder).Wanneer één begrenzingslijn van de
rijstrook wordt gedetecteerd en het
voertuig overschrijdt deze lijn
(richtingaanwijzer uit), dan gaat het
lampje
(of het pictogram op het
display) op het instrumentenpaneel
branden om de bestuurder aan te
sporen om het voertuig weer binnen de
rijstrook te brengen. In dit geval wordt
geen voelbare waarschuwing (trilling
van het stuurwiel) afgegeven.
SYSTEEM IN-/
UITSCHAKELEN
Het Lane Assist-systeem kan
in-/uitgeschakeld worden met knop A
fig. 102, die zich op de linker hendel
bevindt.
Elke keer dat de motor wordt gestart,
behoudt het systeem de
activeringsstatus die er was toen het
werd uitgeschakeld.Bij sommige versies verschijnt er een
speciaal bericht op het display wanneer
het systeem wordt in- en uitgeschakeld.
Voorwaarden voor inschakeling
Zodra het systeem is ingeschakeld,
wordt het alleen actief als aan de
volgende condities is voldaan:
❒de bestuurder houd altijd minstens
één hand op het stuurwiel;
❒voertuigsnelheid tussen 60 km/h en
180 km/h;
❒de begrenzingslijnen van de rijstrook
zijn perfect zichtbaar aan beide zijden;
❒de zichtomstandigheden zijn
behoorlijk;
❒de weg is rechtlijnig of met ruime
bochten;
❒er wordt een redelijke afstand tot het
voertuig dat voor u rijdt gehouden;
❒geen richtingaanwijzer (voor het
veranderen van rijstrook) ingeschakeld;
❒de begrenzingslijnen van de rijstrook
zijn perfect zichtbaar aan beide zijden
(alleen voor inschakeling van de
voelbare waarschuwing).
OPMERKING Er wordt geen trilling
afgegeven op het stuurwiel telkens als
een veiligheidssysteem wordt
ingeschakeld (remmen, ABS,
ASR-systeem, ESC-systeem, Full Brake
Control-systeem, enz.).
102F1B0334C
138
STARTEN EN RIJDEN

BELANGRIJK
50)Uitstekende ladingen op het dak van
het voertuig kunnen interfereren met de
goede werking van de camera. Controleer,
voor het wegrijden, of de lading goed
geplaatst is en of het blikveld van de
camera niet afgedekt wordt.
51)Als de voorruit vervangen moet worden
vanwege krassen, steenslag of breuk,
neem dan uitsluitend contact op met het
Fiat Servicenetwerk. Vervang de voorruit
niet zelf, gevaar van storingen! Het wordt
aanbevolen de voorruit te laten vervangen
als deze in de buurt van de camera
beschadigd is.
52)Knoei niet met de camera en voer er
geen werkzaamheden aan uit. Dek de
openingen in het sierdeksel onder de
achteruitkijkspiegel niet af. Neem in geval
van een storing van de camera contact op
met het Fiat Servicenetwerk.
53)Dek het blikveld van de camera niet af
met stickers of andere voorwerpen. Let ook
op andere voorwerpen op de motorkap
(bijv. een laag sneeuw) en zorg ervoor dat
deze de werking van de camera niet
hinderen.
54)De werking van de camera kan beperkt
of afwezig zijn als gevolg van
weersomstandigheden zoals: zware regen,
hagel, dichte mist, zware sneeuwval,
ijsvorming op de voorruit.55)De werking van de camera kan ook
worden gehinderd door de aanwezigheid
van stof, condens, vuil of ijs op de voorruit,
door de verkeersomstandigheden (bijv.
voertuigen die niet in lijn met uw voertuig
rijden, overstekende voertuigen of
tegenliggers die op dezelfde rijbaan rijden,
korte bochten), alsook door de rij- en
wegdekomstandigheden (bijv. rijden op
onverharde wegen). Zorg ervoor dat de
voorruit altijd schoon is. Gebruik speciale
reinigingsmiddelen en schone doeken
om te voorkomen dat er krassen op de
voorruit komen. De werking van de camera
kan ook beperkt of afwezig zijn onder
sommige rij-, verkeers- en
wegdekomstandigheden.
ACHTERUITKIJK
BESCHRIJVING
De camera A fig. 103 bevindt zich op
de achterklep.
126)
56)
Elke keer dat de achteruitversnelling
wordt ingeschakeld, toont het display
fig. 104 het gebied rondom het
voertuig, zoals gezien door de
achteruitkijkcamera.
103F1B0064C
139
CAMERA-

SYMBOLEN EN
BERICHTEN OP HET
DISPLAY
Een er overheen geplaatste
onderbroken middenlijn geeft het
midden van het voertuig aan om
parkeermanoeuvres of het uitlijnen van
een sleepoog te vergemakkelijken.
De verschillende gekleurde zones
geven de afstand aan vanaf de
achterkant van het voertuig.
In de volgende tabel worden de
afstanden bij benadering voor elke zone
getoond fig. 104:
ZoneAfstand vanaf de
achterkant van het
voertuig
Rood (A) 0–30 cm
Geel (B) 30–100 cm
Groen (C) 1 m of meer
BELANGRIJK Let tijdens
parkeermanoeuvres in bijzondere mate
op obstakels die zich boven of onder
het bereik van de camera kunnen
bevinden.
BELANGRIJK
126)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
manoeuvregebied aanwezig zijn. De
camera dient als hulp voor de bestuurder,
die echter nooit zijn aandacht mag laten
verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze met lage
snelheden verricht. Houd altijd een lage
snelheid aan, zodat meteen geremd kan
worden in geval van obstakels.
BELANGRIJK
56)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden
gewassen, waaraan eventueel
autoshampoo is toegevoegd. In
wasstraten met stoomreinigers of
hogedrukreinigers moeten de camera snel
gewassen worden door de spuitmond
op minstens 10 cm van de sensoren
te houden. Breng geen stickers op de
camera aan.
104F1B0167C
140
STARTEN EN RIJDEN

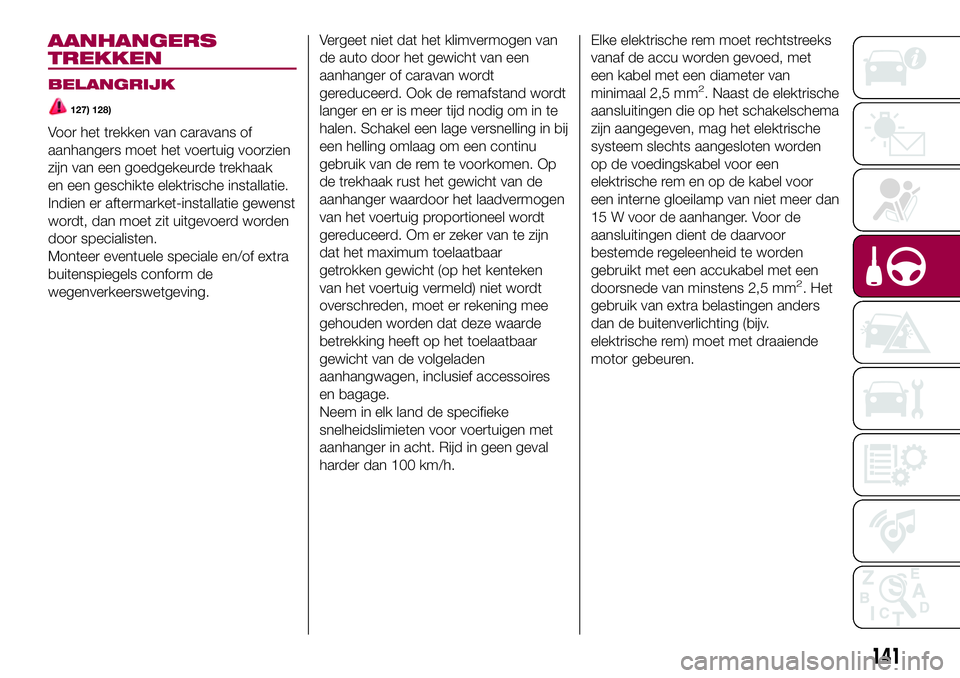

AANHANGERS
TREKKEN
BELANGRIJK
127) 128)
Voor het trekken van caravans of
aanhangers moet het voertuig voorzien
zijn van een goedgekeurde trekhaak
en een geschikte elektrische installatie.
Indien er aftermarket-installatie gewenst
wordt, dan moet zit uitgevoerd worden
door specialisten.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.Vergeet niet dat het klimvermogen van
de auto door het gewicht van een
aanhanger of caravan wordt
gereduceerd. Ook de remafstand wordt
langer en er is meer tijd nodig om in te
halen. Schakel een lage versnelling in bij
een helling omlaag om een continu
gebruik van de rem te voorkomen. Op
de trekhaak rust het gewicht van de
aanhanger waardoor het laadvermogen
van het voertuig proportioneel wordt
gereduceerd. Om er zeker van te zijn
dat het maximum toelaatbaar
getrokken gewicht (op het kenteken
van het voertuig vermeld) niet wordt
overschreden, moet er rekening mee
gehouden worden dat deze waarde
betrekking heeft op het toelaatbaar
gewicht van de volgeladen
aanhangwagen, inclusief accessoires
en bagage.
Neem in elk land de specifieke
snelheidslimieten voor voertuigen met
aanhanger in acht. Rijd in geen geval
harder dan 100 km/h.Elke elektrische rem moet rechtstreeks
vanaf de accu worden gevoed, met
een kabel met een diameter van
minimaal 2,5 mm
2. Naast de elektrische
aansluitingen die op het schakelschema
zijn aangegeven, mag het elektrische
systeem slechts aangesloten worden
op de voedingskabel voor een
elektrische rem en op de kabel voor
een interne gloeilamp van niet meer dan
15 W voor de aanhanger. Voor de
aansluitingen dient de daarvoor
bestemde regeleenheid te worden
gebruikt met een accukabel met een
doorsnede van minstens 2,5 mm
2. Het
gebruik van extra belastingen anders
dan de buitenverlichting (bijv.
elektrische rem) moet met draaiende
motor gebeuren.
141

Gebruik voor de elektrische aansluiting
een gestandaardiseerde
stekkerverbinding die op een speciale
beugel op de trekhaak kan worden
gemonteerd. Het voertuig moet ook
worden voorzien van een regeleenheid
voor de buitenverlichting van de
aanhanger. 7 of 13-polige 12 V
DC-aansluitingen moeten worden
gebruikt (CUNA/UNI en ISO/DIN-
normen). Volg de aanwijzingen van de
fabrikant van het voertuig en/of van
de fabrikant van de trekhaak op.
142
STARTEN EN RIJDEN
MONTAGE VAN DE
TREKHAAK
Laat de trekhaak door gespecialiseerd
personeel aan de carrosserie monteren,
in overeenstemming met de extra
en/of aanvullende aanwijzingen van de
fabrikant van de trekhaak. Deze moet
tevens voldoen aan de huidige
voorschriften met betrekking tot
Richtlijn 94/20/EG en latere wijzigingen.
Voor iedere versie moet een trekhaak
worden gebruikt die geschikt is voor het
maximale trekgewicht van het voertuig
waarop de trekhaak wordt gemonteerd.
