2017 Acura MDX Hybrid Manuel du propriétaire (in French)

424
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé sur le panneau latéral inférieur. Enlever le
couvercle pour ouvrir.
L’emplacement des fusibles est indiqué sur le
couvercle.
■Boîtier à fusibles intérieur du
côté passager
Couvercle
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1EPTR*(30 A)
2RR AS P/W20 A
3ACM20 A
4FR DEF*(15 A)
5Siège chauffant AVS20 A
6FR AS P/W20 A
7Siège à réglage électrique du
passager (SLI)20 A
8Siège à réglage électrique du passager (REC)20 A
9Siège à réglage électrique du passager (LUM)(7,5 A)
10Roue de secours5 A
11Volant de dire ction chauffant*(10 A)
12−−
13−−
14Prise d’accessoire arrière20 A
15Prise d’accessoire avant20 A
16−−
17−−
18AMP30 A
19SRS10 A
20AS ECU7,5 A
21Option7,5 A
22−−
23−−
24OPDS7,5 A
25ILLUMI (INT)5 A
26EPTL*(30 A)
27Prise d’accessoire centrale20 A
28CONVERTISSEUR CA(30 A)
Circuit protégéAmpères
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 424 Monday, February 6, 2017 2:11 PM

425
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Se trouve du côté gauche compartiment utilitaire.
Retirer le couvercle en s oulevant le bord à l’aide
d’un tournevis à lame plate.
u Envelopper le tournevi s à lame plate avec
un chiffon pour préven ir les égratignures.
L’emplacement des fusibles est indiqué sur le
couvercle.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro du couvercle du boîtier.
■Boîtier à fusibles arrière
Étiquette des fusibles
Boîtier à
fusiblesCouvercle
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1Fermeture PTG20 A
2−−
3CHARGEUR USB15 A
4Volet du réservoi r de carburant7,5 A
5Glissière de siège20 A
6−−
7Siège chauffant arrière*(20 A)
8−−
9−−
10−−
11−−
12Essuie-glace arrière10 A
13ECU arrière7,5 A
14SH-AWD(20 A)
15EPB-R30 A
16EPB-L30 A
17−−
18PTG MTR40 A
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 425 Monday, February 6, 2017 2:11 PM

426
uuFusibles uVérification et changement des fusibles
Gérer les imprévus
Vérification et changement des fusibles
1. Régler le mode d’al imentation à CONTACT
COUPÉ. Éteindre les phares et tous les
accessoires.
2. Retirer le couvercle du boîtier à fusibles.
3. Vérifier le grand fusibl e dans le compartiment
moteur.
u Si le fusible est grillé , utiliser un tournevis
cruciforme pour retirer le fusible et le
remplacer par un nouveau fusible.
4. Vérifier les petits fusibles dans le compartiment
moteur et à l’inté rieur du véhicule.
u Retirer tout fusible grillé à l’aide de
l’extracteur de fusible et le remplacer par un
fusible neuf.1 Vérification et changement des fusibles
REMARQUE
Remplacer un fusible par un fusible de calibre supérieur
augmente le risque d’endo mmager le système électrique.
Remplacer le fusible avec un fusible de rechange de même
intensité nominale.
Confirmer l’intensité nominale à l’aide des tableaux P. 418 à
P. 425.
Il y a un extracteur de fusible dans le boîtier à fusibles du
compartiment moteur.
Fusible
combiné Fusible grillé
Extracteur
de fusible
Fusible grillé
17 ACURA MDX E-AWD-33TRXC000.book Page
426 Monday, February 6, 2017 2:11 PM

427
Gérer les imprévus
Remorquage d’urgence
Appeler un service de remorquage professionnel si le remorquage du véhicule s’impose.
■Dépanneuse à plateau
L’opérateur charge le véhi cule à l’arrière du camion.
C’est la seule façon de garantir le transport sécuritaire du véhicule.
Toute autre méthode de remorquage endommagerait le système d’entraînement du véhicule.
1Remorquage d’urgence
REMARQUE
Soulever ou remorquer le véhi cule par les pare-chocs causera
des dommages graves. Les pare -chocs ne sont pas conçus
pour supporter le poids du véhicule.
REMARQUE
Un remorquage inadéquat comme, par exemple, remorquer
le véhicule derrière une autoca ravane ou tout autre véhicule
à moteur, peut endommager la boîte de vitesses.
Ne jamais remorquer le véhicule avec seulement une corde
ou une chaîne.
Une telle manœuvre serait trè s dangereuse étant donné que
les cordes ou les chaînes peuvent ballotter d’un côté à l’autre
ou se rompre.
17 ACURA MDX E-AWD-33TRXC000.book Page 427 Monday, February 6, 2017 2:11 PM

428
Gérer les imprévus

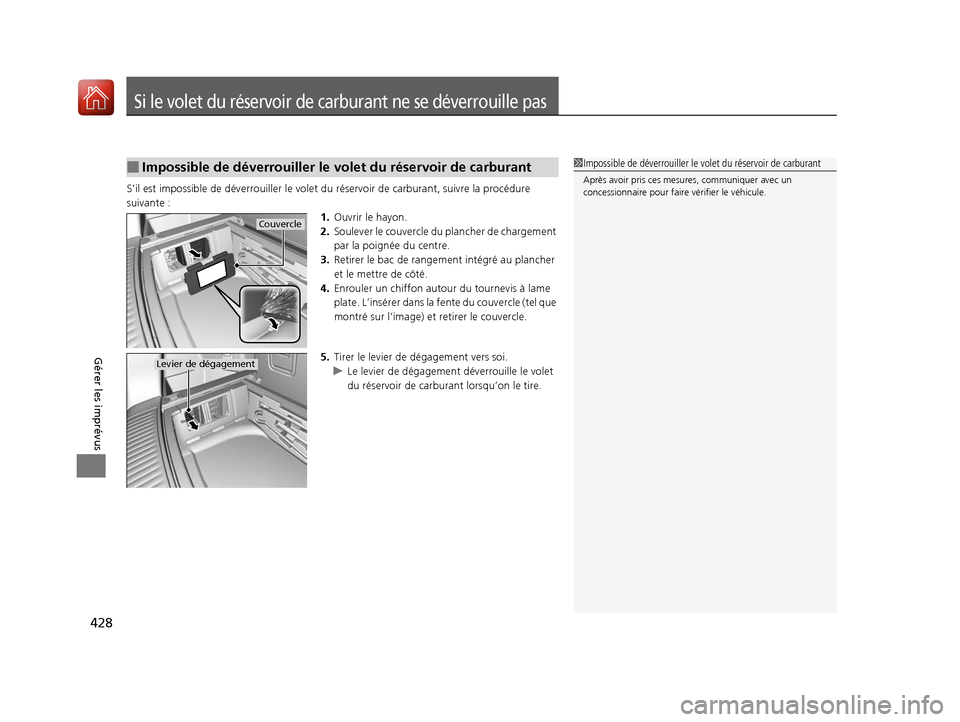

Si le volet du réservoir de carburant ne se déverrouille pas
S’il est impossible de déverrouiller le volet du réservoir de carburant, suivre la procédure
suivante : 1.Ouvrir le hayon.
2. Soulever le couvercle du plancher de chargement
par la poignée du centre.
3. Retirer le bac de rangem ent intégré au plancher
et le mettre de côté.
4. Enrouler un chiffon autour du tournevis à lame
plate. L’insérer dans la fente du couvercle (tel que
montré sur l’image) et retirer le couvercle.
5. Tirer le levier de dégagement vers soi.
u Le levier de dégagement déverrouille le volet
du réservoir de carburant lorsqu’on le tire.
■Impossible de déverrouiller le volet du réservoir de carburant1 Impossible de déverrouiller le volet du réservoir de carburant
Après avoir pris ces mesures, communiquer avec un
concessionnaire pour faire vérifier le véhicule.
Couvercle
Levier de dégagement
17 ACURA MDX E-AWD-33TRXC000.book Page 428 Monday, February 6, 2017 2:11 PM

429
Gérer les imprévus
Lorsque le hayon ne s’ouvre pas
Si le hayon ne s’ouvre pas, suivre la procédure suivante :
1.Enrouler un chiffon aut our du tournevis à lame
plate. L’insérer dans le couvercle (tel que montré
sur l’image) et retirer le couvercle.
2. Pour ouvrir le hayon, pousse r sur le hayon tout en
glissant le levier vers la droite.
■Que faire lorsque le hayon ne s’ouvre pas1Que faire lorsque le hayon ne s’ouvre pas
Que faire – Suivi
Après avoir pris ces mesures, communiquer avec un
concessionnaire pour faire vérifier le véhicule.
Avant d’ouvrir le hayon à partir de l’intérieur, s’assurer qu’il y
a assez d’espace autour du hayon et que celui-ci ne heurtera
personne ni aucun objet.
Couvercle
Levier
17 ACURA MDX E-AWD-33TRXC000.book Page 429 Monday, February 6, 2017 2:11 PM

430
Gérer les imprévus
Remplissage du réservoir de carburant
Remplissage du réservoir de carburant à partir d’un
bidon d’essence portatif
En cas de panne de carburant né cessitant l’utilisation d’un bidon d’essenc e portatif, utiliser
l’entonnoir fourni av ec le véhicule.
1.Arrêter le système d’alimentation.
2. Appuyer sur le bouton d’ouverture du volet du
réservoir de carburant.
u Le volet du réservoir de carburant s’ouvre.
3. Sortir l’entonnoir de son attache située dans le
compartiment utilitaire. 2 Types d’outils P. 384
4. Placer le bout de l’entonnoir sur la partie
inférieure du goulot de re mplissage et l’insérer
lentement et entièrement.
u S’assurer que le bout de l’entonnoir pénètre le
long du tuyau de remplissage.
5. Remplir le réservoir avec le carburant contenu
dans le bidon d’ essence portatif.
u Verser le carburant avec soin afin d’éviter qu’il
ne déborde.
6. Retirer l’entonnoir du goulot de remplissage.
u Essuyer toute trace de carburant sur
l’entonnoir avant de le ranger.
7. Fermer le volet du ré servoir de carburant
manuellement.
1 Remplissage du réservoir de carburant à partir d’un bidon
d’essence portatif
REMARQUE
Ne pas insérer le bec verseur d’un bidon d’essence portatif ni
aucun entonnoir autre que celui qui est fourni avec le
véhicule. Le fait de ne pas respecter cette consigne peut
endommager le circuit d’alimentation.
Ne pas tenter d’ouvrir en soulevant ou en poussant le joint
d’étanchéité du réservoir de carburant à l’aide de corps
étrangers. Cela peut endommager le circuit d’alimentation et
son joint d’étanchéité.
S’assurer que le carburant cont enu dans le bidon d’essence
portatif est bien de l’essence avant de remplir le réservoir.
3ATTENTION
L’essence est un produit hautement inflammable
et explosif.
On risque de se brûler ou de se blesser
gravement en manipulant du carburant.
•Arrêter le système d’alimentation et éloigner
les sources de chaleur, d’étincelles et de
flammes.
•Manipuler le carburant à l’extérieur
seulement.
•Essuyer immédiatement les éclaboussures.
Entonnoir
17 ACURA MDX E-AWD-33TRXC000.book Page 430 Monday, February 6, 2017 2:11 PM

431
Information
Le présent chapitre comprend les spécifications du véhicule, les emplacements des numéros
d’identification et autres rens eignements exigés par la loi.
Spécifications........................................ 432
Numéros d’identification
Numéro d’identification du véhicule (NIV), numéro du moteur à essence, numéro du
moteur électrique, numéro de la boîte de
vitesses .............................................. 434
Dispositifs émettant des ondes radio ... 435
Signalement des défauts de sécurité .. 436Essai de contrôle des émissions
Essai des codes de mise en service ........ 437
Couvertures de la garantie ................... 438
Manuels autorisés ................................. 440
Renseignements du serv ice à la clientèle... 441
