2017 Acura MDX Hybrid Manuel du propriétaire (in French)

416
uuTémoin, allumé/clignote uSi le témoin de basse pression de pneu/TPMS s’allume ou clignote
Gérer les imprévus
Si le témoin de bass e pression de pneu/TPMS
s’allume ou clignote
■Raisons pour lesquelles le témoin s’allume ou clignote
La pression d’un pneu est si gnificativement basse. S’il y a un problème au niveau
du TPMS avec assistance au gonflag e des pneus ou si le pneu de secours
compact
* est installé, le témoin clignote pendant environ une minute et reste
ensuite allumé.
■Que faire lorsque le témoin s’allume
Conduire avec modération et éviter les virages serrés et le freinage brusque.
Arrêter le véhicule dans un endroit sécuritaire. Vérifier la pression des pneus et
régler la pression conforméme nt à la spécification. La spécification de pression
des pneus apparaît sur l’étiquette co llée sur le montant de portière côté
conducteur.
■Que faire lorsque le témoin clignote
Faire inspecter le pneu par un concessionna ire dès que possible. Si le pneu de
secours compact
* est à l’origine du clignotemen t du témoin, changer le pneu
pour un pneu de pleine di mension. Le témoin s’éteint après avoir parcouru
quelques kilomètres (milles).
Si le témoin du système de boîte de vitesses clignote
en même temps que le message d’avertissement
■Raisons pour lesquelles le témoin clignote
La boîte de vitess es est défectueuse.
■Que faire lorsque le témoin clignote
•Faire vérifier le vé hicule par un conce ssionnaire immédiatement.
•Passer à (N après avoir mis en marche le système d’alimentation.
u Vérifier si la position
(N s’allume/clignote sur le ta bleau de bord, et si le
témoin sur le bouton
(N s’allume/clignote.
u Il se peut que le système d’alimenta tion ne puisse pas s’activer à moins que
le frein de stationnement soit serré. 2 Mise en marche de l’alimentation P. 239
1Si le témoin de basse pression de pneu/TPMS s’allume ou
clignote
REMARQUE
Conduire sur un pneu à pression de gonflage insuffisante
peut entraîner sa surchauffe . Un pneu surchauffé peut
entraîner sa défaillance. Toujours gonfler les pneus
conformément à la pression spécifiée.
L’assistance au gonflage des pneus du TPMS offre une aide
au niveau visuel et auditif pendant l’ajustement de la
pression des pneus. Pendant l’ajus tement à la hausse ou à la
baisse de la pression des pneus, et avec le mode
d’alimentation à MARCHE, le système émet des
avertissements comme suit :
Inférieure à la pression de gonflage recommandée : Le
signal sonore retentit et les feux extérieurs clignotent une fois
toutes les cinq secondes.
À la pression de gonflage recommandée : Le signal
sonore retentit et les feux ex térieurs clignotent rapidement
pendant environ cinq secondes.
Supérieure à la pression de gonflage recommandée :
Le signal sonore retentit et les feux clignotent deux fois
toutes les trois secondes.
1 Si le témoin du système de boîte de vitesses clignote en même
temps que le message d’avertissement
Il sera peut-être impossible d’activer le système
d’alimentation.
S’assurer de serrer le frein de stationnement en stationnant le
véhicule.
Appeler un service de remorq uage professionnel si le
remorquage du véhicule s’impose. 2
Remorquage d’urgence P. 427
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 416 Monday, February 6, 2017 2:11 PM

417
uuTémoin, allumé/clignote uSi le témoin du système électrique s’allume
Gérer les imprévus
Si le témoin du système électrique s’allume
■Raisons pour lesquelles le témoin s’allume
S’allume lorsque le systèm e hybride est défectueux.
■Que faire lorsque le témoin s’allume
Éviter de conduire à une vitesse élevée et faire inspecter le véhicule
immédiatement par un concessionnaire.
17 ACURA MDX E-AWD-33TRXC000.book Page 417 Monday, February 6, 2017 2:11 PM

418
Gérer les imprévus
Fusibles
Emplacements des fusibles
Si des appareils électriques ne fonctionnent pas,
régler le mode d’alimentation à CONTACT
COUPÉ et vérifier si les fusibles concernés sont
grillés.
Les emplacements des fusibles sont indiqués sur
le couvercle du boîtier à fusibles. Trouver le
fusible visé en utilisant le numéro de fusible et le
numéro du couvercle du boîtier.
Situé près du réservoir du liquide de frein.
Appuyer sur les onglets pour ouvrir le boîtier.
■Boîtier à fusibles du
compartiment moteur de type A
Onglet
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1−−
2−−
3ACG FR15 A
4 Lave-glace 15 A
5IG1 OP(7,5 A)
6 ECU FR 7,5 A
7VBSOL(10 A)
8 FI aux. 15 A
9DBW15 A
10 Injection de carb urant principal 15 A
11Bobine d’allumage15 A
12 Feu de jour droit 10 A
13Feu de jour gauche10 A
14 Injecteur 20 A
15Radio20 A
16 Feux de recul 10 A
17Embrayage MG(7,5 A)
18 Phares antibrouillard avant*(7,5 A)
19−−
20 Feu de route droit 7,5 A
21−−
22 Small LT 10 A
23−−
24 Feu de route gauche 7,5 A
25SBW15 A
26 Feu de croisement droit 10 A
27Feu de croisement gauche10 A
28 Niveau d’huile 7,5 A
29Ventilateur principal30 A
30 Ventilateur aux. 30 A
31Essuie-glaces, principal30 A
Circuit protégéAmpères
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 418 Monday, February 6, 2017 2:11 PM

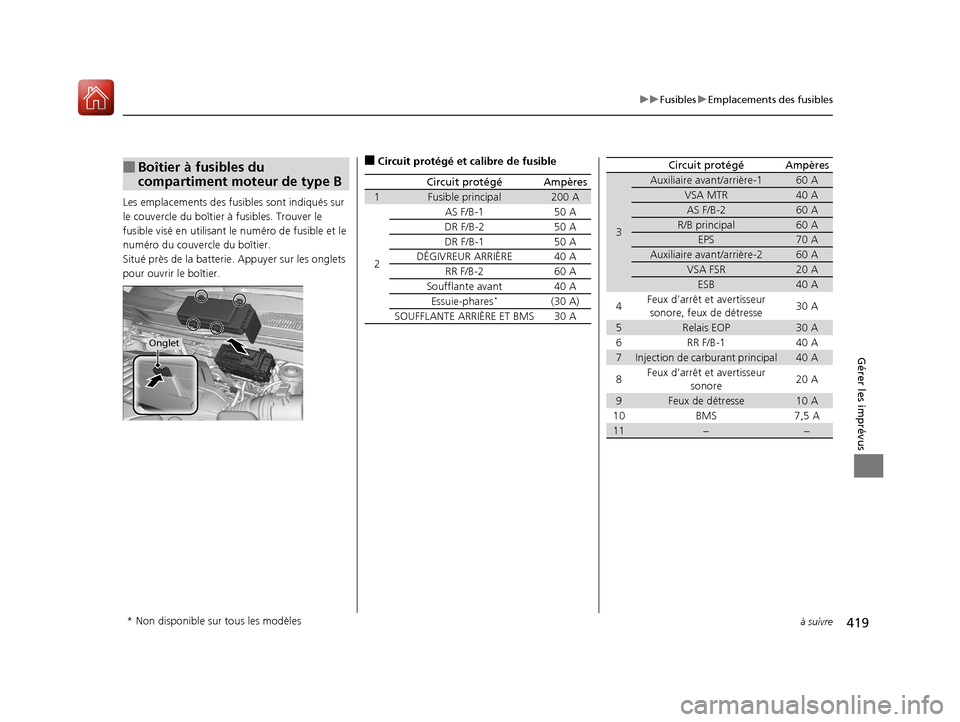

419
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
Les emplacements des fusi bles sont indiqués sur
le couvercle du boîtier à fusibles. Trouver le
fusible visé en utilisant le numéro de fusible et le
numéro du couvercle du boîtier.
Situé près de la batterie. Appuyer sur les onglets
pour ouvrir le boîtier.
■Boîtier à fusibles du
compartiment moteur de type B
Onglet
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1Fusible principal200 A
2
AS F/B-150 A
DR F/B-2 50 A
DR F/B-1 50 A
DÉGIVREUR ARRIÈRE 40 A
RR F/B-2 60 A
Soufflante avant 40 A Essuie-phares
*(30 A)
SOUFFLANTE ARRIÈRE ET BMS 30 A
3
Auxiliaire avant/arrière-160 A
VSA MTR40 A
AS F/B-260 A
R/B principal60 A
EPS70 A
Auxiliaire avant/arrière-260 A
VSA FSR20 A
ESB40 A
4 Feux d’arrêt et avertisseur
sonore, feux de détresse 30 A
5Relais EOP30 A
6 RR F/B-1 40 A
7Injection de carburant principal40 A
8 Feux d’arrêt et avertisseur
sonore 20 A
9Feux de détresse10 A
10 BMS 7,5 A
11−−
Circuit protégéAmpères
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 419 Monday, February 6, 2017 2:11 PM

420
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé près de la borne positive + sur la batterie.
Relever le couvercle.
Le remplacement de ce fusible doit être fait par
un concessionnaire.
L’emplacement du fusible a pparaît sur le couvre-
borne positive de la batterie.
■Boîtier à fusibles du
compartiment moteur de type C
Fusible
Couvre-borne
positive de la
batterie
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
Ventilateur, principal60 A
17 ACURA MDX E-AWD-33TRXC000.book Page 420 Monday, February 6, 2017 2:11 PM

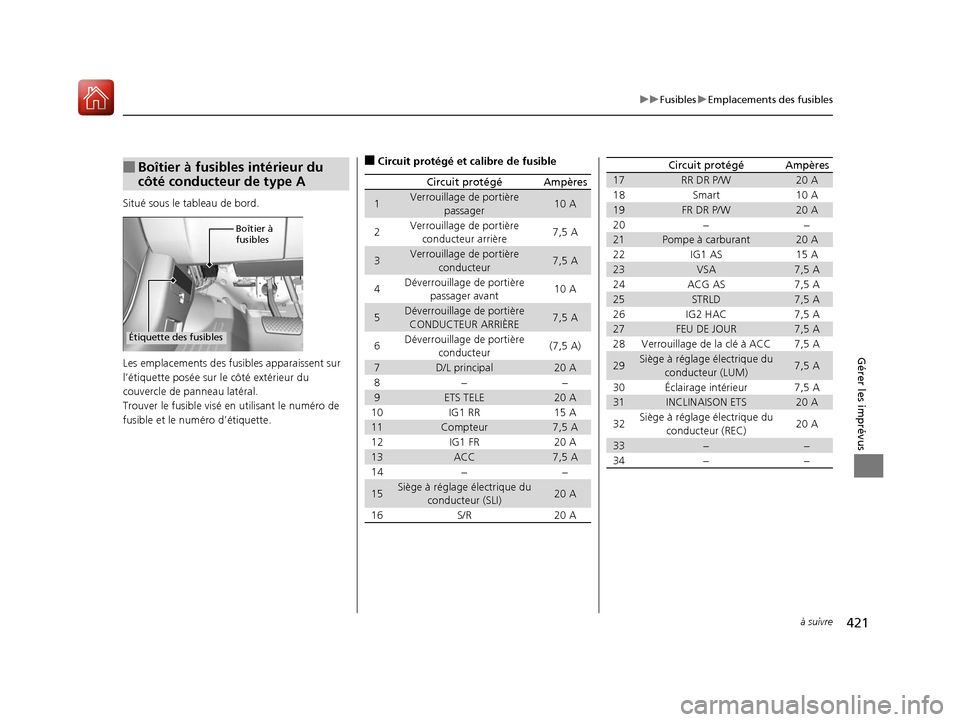

421
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
Situé sous le tableau de bord.
Les emplacements des fusi bles apparaissent sur
l’étiquette posée sur le côté extérieur du
couvercle de panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.
■Boîtier à fusibles intérieur du
côté conducteur de type A
Boîtier à
fusibles
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1Verrouillage de portière passager10 A
2Verrouillage de portière conducteur arrière7,5 A
3Verrouillage de portière conducteur7,5 A
4Déverrouillage de portière passager avant10 A
5Déverrouillage de portière CONDUCTEUR ARRIÈRE7,5 A
6Déverrouillage de portière conducteur(7,5 A)
7D/L principal20 A
8−−
9ETS TELE20 A
10 IG1 RR 15 A
11Compteur7,5 A
12 IG1 FR 20 A
13ACC7,5 A
14 − −
15Siège à réglage électrique du
conducteur (SLI)20 A
16 S/R 20 A
17RR DR P/W20 A
18 Smart 10 A
19FR DR P/W20 A
20 − −
21Pompe à carburant20 A
22 IG1 AS 15 A
23VSA7,5 A
24 ACG AS 7,5 A
25STRLD7,5 A
26 IG2 HAC 7,5 A
27FEU DE JOUR7,5 A
28 Verrouillage de la clé à ACC 7,5 A
29Siège à réglage électrique du
conducteur (LUM)7,5 A
30 Éclairage intérieur 7,5 A
31INCLINAISON ETS20 A
32 Siège à réglage électrique du
conducteur (REC) 20 A
33−−
34−−
Circuit protégéAmpères
17 ACURA MDX E-AWD-33TRXC000.book Page
421 Monday, February 6, 2017 2:11 PM

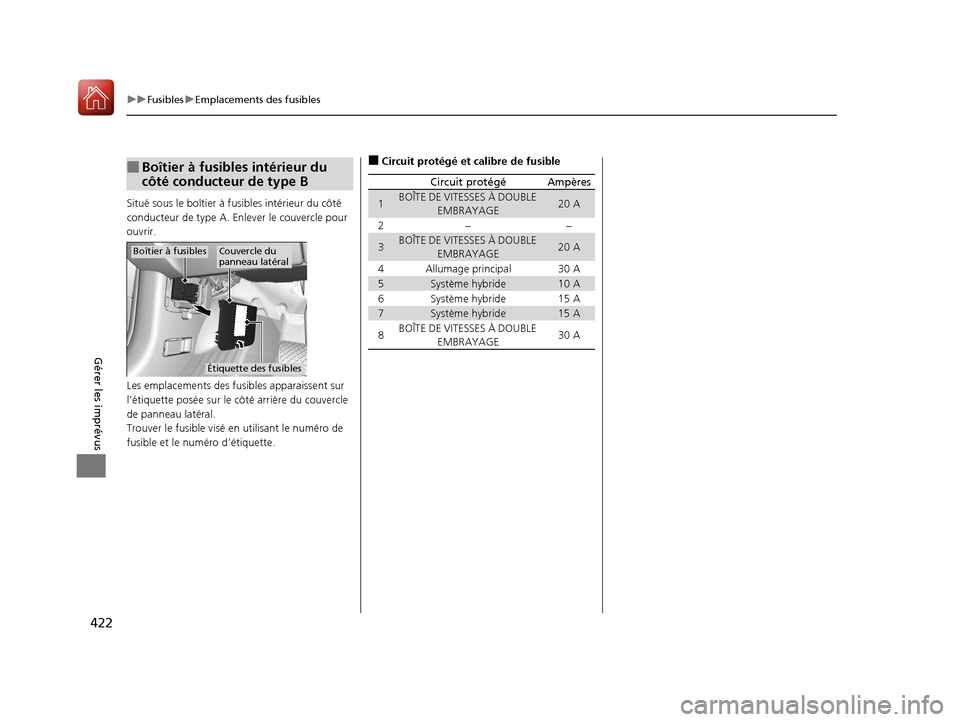

422
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé sous le boîtier à fu sibles intérieur du côté
conducteur de type A. Enlever le couvercle pour
ouvrir.
Les emplacements des fusibles apparaissent sur
l’étiquette posée sur le côté arrière du couvercle
de panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.
■Boîtier à fusibles intérieur du
côté conducteur de type B
Boîtier à fusiblesCouvercle du
panneau latéral
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1BOÎTE DE VITESSES À DOUBLE EMBRAYAGE20 A
2−−
3BOÎTE DE VITESSES À DOUBLE EMBRAYAGE20 A
4Allumage principal30 A
5Système hybride10 A
6Système hybride15 A
7Système hybride15 A
8BOÎTE DE VITESSES À DOUBLE EMBRAYAGE30 A
17 ACURA MDX E-AWD-33TRXC000.book Page 422 Monday, February 6, 2017 2:11 PM

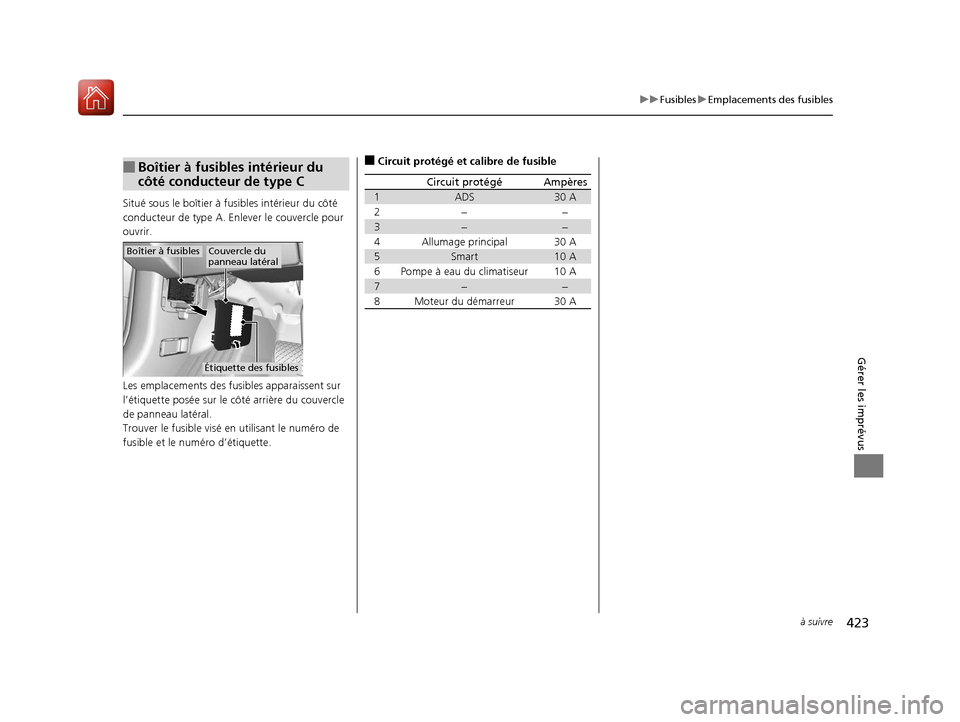

423
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
Situé sous le boîtier à fusibles intérieur du côté
conducteur de type A. Enlever le couvercle pour
ouvrir.
Les emplacements des fusi bles apparaissent sur
l’étiquette posée sur le côté arrière du couvercle
de panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.
■Boîtier à fusibles intérieur du
côté conducteur de type C
Boîtier à fusiblesCouvercle du
panneau latéral
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1ADS30 A
2−−
3−−
4Allumage principal30 A
5Smart10 A
6Pompe à eau du climatiseur10 A
7−−
8Moteur du démarreur30 A
17 ACURA MDX E-AWD-33TRXC000.book Page 423 Monday, February 6, 2017 2:11 PM
