529 5-1. Fontos tudnivalók
Ha baj történik
Autómentő igénybevétele
Ha gépjárművét autómentő se-
gítségével szállítják, akkor azt az
ábrán bemutatott helyeken kell
rögzíteni.
Ha a gépjármű rögzítéséhez kö-
telet vagy láncot használ, a be-
satírozott szög legyen 45.
A rögzítőket ne húzza túl szoros-
ra, mivel az a gépjármű megron-
gálódásához vezethet.
Szükséghelyzeti vontatás
Ha vontató teherautó nem áll rendelkezésre, szükséghelyzetben
gépjárművét rövid ideig vontathatja a kampóhoz rögzített kötéllel
vagy lánccal is. Ilyen módon történő vontatásra csak 30 km/h (18
mph) sebesség alatt, legfeljebb 80 km (50 mérföld) távolságon, szi-
lárd útburkolattal ellátott úton tegyen kísérletet.
A vontatás alatt a vezetőnek a gépjárműben kell tartózkodnia, hogy
kormányozza a gépjárművet és kezelje a fékeket. A kerekeknek, a
hajtásláncnak, a tengelyeknek, a kormányműnek és a fékeknek jó
műszaki állapotban kell lenniük.
Elöl

530 5-1. Fontos tudnivalók
Vontatás szükséghelyzetben
Vegye ki a vonószemet. (560, 578. o.)
Távolítsa el a vonószem borítá-
sát laposvégű csavarhúzó segít-
ségével.
A karosszéria megóvása érdeké-
ben helyezzen rongyot a csavar-
húzó és a karosszéria közé az
ábrán bemutatott módon.
Helyezze a vonószemet a lyukba,
majd kézzel kissé húzza meg.
Kerékanyakulcs vagy kemény
fémrúd segítségével húzza meg
teljesen a vonószemet.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
LÉPÉS4.

5
531 5-1. Fontos tudnivalók
Ha baj történik
Biztonságosan rögzítse a kötelet vagy a láncot a vonószemhez.
Vigyázzon, nehogy kárt tegyen a karosszériában.
Intelligens nyitási és indítórendszer nélküli gépjárművek:
Szálljon be a vontatott gépjárműbe és indítsa el a motort.
Ha nem indul be a motort, fordítsa a gyújtáskapcsolót „ON” állásba.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek:
Szálljon be a vontatott gépjárműbe és indítsa el a motort.
Amennyiben a motor nem indul, kapcsolja az „ENGINE START
STOP” gombot IGNITION ON módba.
Kapcsolja a sebességváltó kart N-be, és oldja ki a rögzítőféket.
Multidrive-val felszerelt gépjárművek: Ha a sebességváltó kart
nem lehet elmozdítani.
597. o.)
Vontatás közben
Ha a motor nem jár, akkor sem a kormányrásegítés, sem a fékrásegítés nem
működik, így a kormányzás és fékezés lényegesen nehezebb.
Kerékanyakulcs
A kerékanyakulcs a csomagtérben található. (560, 578. o.)
LÉPÉS5.
LÉPÉS6.
LÉPÉS7.

532 5-1. Fontos tudnivalók
VIGYÁZAT!
Tartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben súlyos vagy halálos sérülés következhet be.
Vontatás közben
Vontatás közben
Kötéllel vagy lánccal történő vontatás esetén kerülje a hirtelen indulásokat
stb., mivel ezek a vontatószemet, kábelt, illetve láncot magas terhelésnek
teszik ki. A vonószem, a kábel vagy a lánc megsérülhet, az ennek követ-
keztében kialakuló törmelék pedig emberekhez csapódhat, és komoly
károkat okozhat.
Ne fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és indí-
tórendszer nélküli gépjárművek), illetve ne kapcsolja ki az „ENGINE
START STOP” gombot (intelligens nyitási és indítórendszerrel felszerelt
gépjárművek).
Előfordulhat, hogy a kormányzár zárt állapotban van és a kormánykerék
nem működtethető.
Vonószemek felszerelése a gépjárműre
Győződjön meg a vonószemek biztonságos rögzítéséről.
Ha nincsenek biztonságosan rögzítve, akkor a vontatás során kilazulhatnak.
Biztosítsa, hogy a gépjárművet az első
kerekek, vagy mind a négy kerék meg-
emelésével szállítsák. Ha a gépjárművet
talajra engedett kerekekkel vontatják, a
hajtáslánc és a kapcsolódó alkatrészek
károsodhatnak.

5
533 5-1. Fontos tudnivalók
Ha baj történik
FIGYELEM
A gépjármű károsodásának megelőzése a gépjármű megemelésével
végzett vontatás során
Intelligens nyitási és indítórendszer nélküli gépjárművek: Ne vontassa a
gépjárművet hátulról úgy, hogy a gyújtáskapcsoló „LOCK” állásban van,
vagy a kulcs nincs a gyújtáskapcsolóban. A kormányzárszerkezet nem
elég erős ahhoz, hogy egyenesen tartsa az első kerekeket.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek: Ne von-
tassa a gépjárművet hátulról, ha az „ENGINE START STOP” gomb kikap-
csolt állapotban van. A kormányzárszerkezet nem elég erős ahhoz, hogy
egyenesen tartsa az első kerekeket.
A gépjármű megemelésekor ellenőrizze, hogy elegendő hely áll-e rendel-
kezésre a vontatáshoz a megemelt gépjármű másik végénél. Ha nincs ele-
gendő hely, a vontatás során a gépjármű megrongálódhat.
A gépjármű károsodásának megelőzése a lengőkeretes vontatás során
A gépjárművet se elölről, se hátulról ne vontassa lengőkeretes vontatóval.
A gépjármű vészhelyzeti vontatás során fellépő sérülésének megelőzé-
se érdekében
Ne rögzítse a kötelet vagy láncokat a felfüggesztés alkatrészeihez.

534
5-1. Fontos tudnivalók
Ha úgy gondolja, hogy valami nincs rendben
Ha a következő jelenségek valamelyikét észleli, gépjárműve valószí-
nűleg beállításra vagy javításra szorul. Minél hamarabb vegye fel a
kapcsolatot a legközelebbi hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megfelelő képesítéssel és felszereléssel rendel-
kező szakemberrel.
Látható tünetek
Szivárgás nyomai észlelhetők a gépjármű alatt
(A légkondicionáló berendezésből csöpögő víz a természetes
működés velejárója)
Lapos gumiabroncsok vagy egyenetlen gumiabroncskopás
A magas hűtőfolyadék-hőmérsékletre figyelmeztető lámpa vil-
log vagy világítani kezd
Az alacsony motorhűtőfolyadék-hőmérséklet visszajelző lámpa
kigyullad, vagy nem kezd el folyamatosan világítani
Hallható tünetek
A kipufogórendszer hangjának megváltozása
Kanyarodás közben erős, csikorgó hang
A felfüggesztési rendszerhez kapcsolódó furcsa zajok
A motorral kapcsolatos kopogó vagy más hang
Működéssel kapcsolatos tünetek
A motor kihagy, lefullad vagy egyenetlenül jár
Jelentős teljesítménycsökkenés
Fékezéskor a gépjármű érezhetően valamelyik irányba húz
Vízszintes úton haladva a gépjármű erősen az egyik oldalra húz
Csökkent fékhatás, szivacsszerűen lenyomható fékpedál, a
pedál majdnem a padlót éri

5
535
5-1. Fontos tudnivalók
Ha baj történik

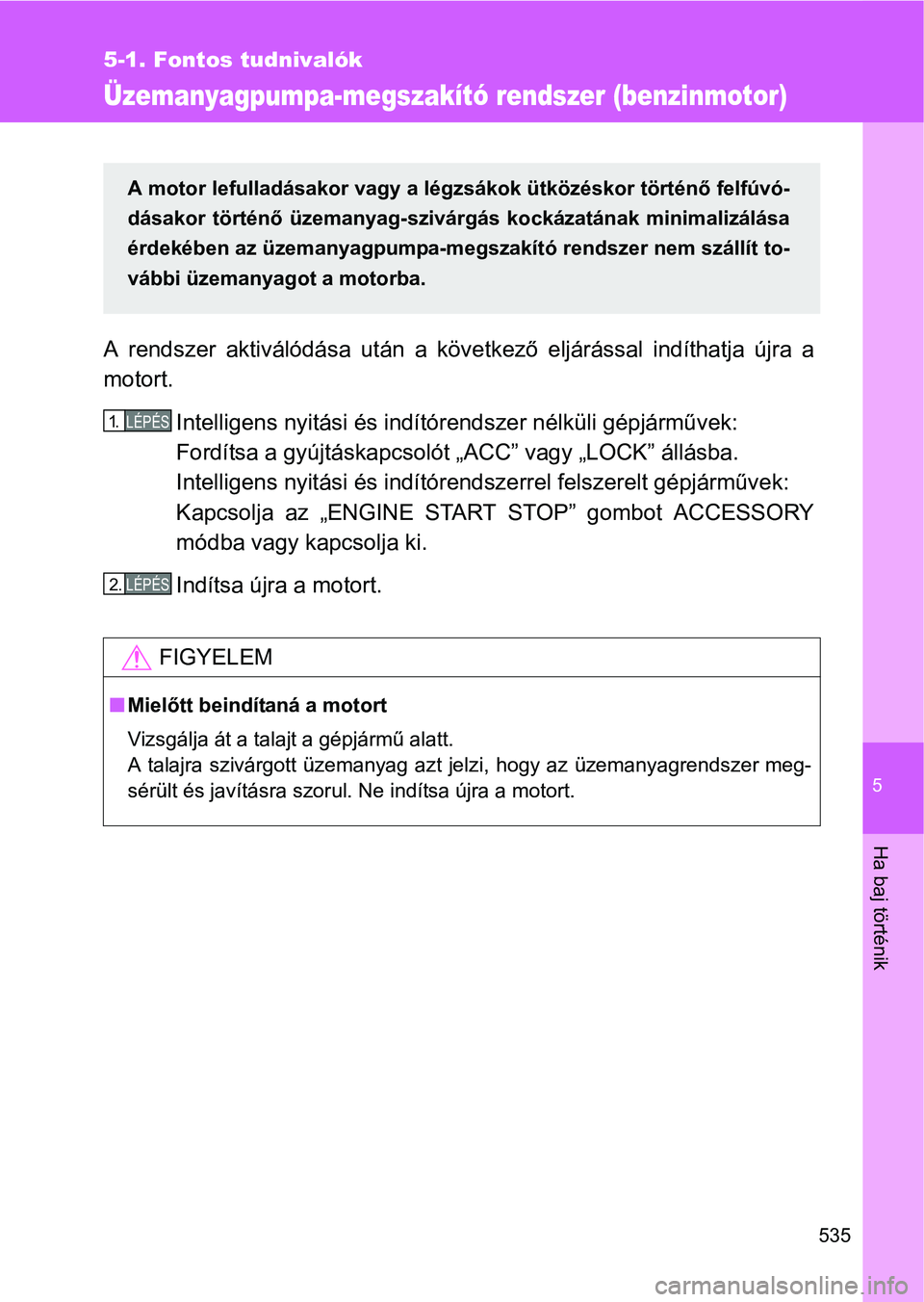

Üzemanyagpumpa-megszakító rendszer (benzinmotor)
A rendszer aktiválódása után a következő eljárással indíthatja újra a
motort.
Intelligens nyitási és indítórendszer nélküli gépjárművek:
Fordítsa a gyújtáskapcsolót „ACC” vagy „LOCK” állásba.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek:
Kapcsolja az „ENGINE START STOP” gombot ACCESSORY
módba vagy kapcsolja ki.
Indítsa újra a motort.
FIGYELEM
Mielőtt beindítaná a motort
Vizsgálja át a talajt a gépjármű alatt.
A talajra szivárgott üzemanyag azt jelzi, hogy az üzemanyagrendszer meg-
sérült és javításra szorul. Ne indítsa újra a motort.
A motor lefulladásakor vagy a légzsákok ütközéskor történő felfúvó-
dásakor történő üzemanyag-szivárgás kockázatának minimalizálása
érdekében az üzemanyagpumpa-megszakító rendszer nem szállít to-
vábbi üzemanyagot a motorba.
LÉPÉS1.
LÉPÉS2.

536
5-2. Teendők szükséghelyzetben
Ha világítani kezd valamelyik figyelmeztető lámpa, vagy figyelmeztető hangjelzést hall...
Azonnal álljon meg a gépjárművel. A gépjárművel történő to-
vábbhaladás veszélyes lehet.
A következő figyelmeztetés a fékrendszer meghibásodását jelezheti.
Biztonságos helyen azonnal álljon meg a gépjárművel, és lépjen kap-
csolatba hivatalos Toyota márkakereskedéssel, szervizzel vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberrel.
*:Rögzítőfék működésben figyelmeztető hangjelzés: (549. o.)
Azonnal álljon meg a gépjárművel.
A következő figyelmeztetések a gépjármű esetleges károsodását je-
lezhetik, amely balesetet okozhat. Biztonságos helyen azonnal álljon
meg a gépjárművel, és lépjen kapcsolatba hivatalos Toyota márkake-
reskedéssel, szervizzel vagy más, megfelelő képesítéssel és felsze-
reléssel rendelkező szakemberrel.
Figyelmeztető
lámpaFigyelmeztető lámpa/Részletek
Fékrendszer figyelmeztető lámpa (figyelmeztető hangjelzés)
*
• Alacsony fékfolyadékszint
• A fékrendszer meghibásodása
A lámpa akkor is világítani kezd, ha a rögzítőféket nem engedte
ki. Ha a rögzítőfék kiengedését követően a lámpa nem világít
tovább, a rendszer működése megfelelő.
Figyelmeztető
lámpaFigyelmeztető lámpa/Részletek
Töltésrendszer figyelmeztető lámpa
A gépjármű töltésrendszerének hibáját jelzi.
Ha valamelyik figyelmeztető lámpa világítani vagy villogni kezd, hig-
gadtan hajtsa végre a következő lépéseket. Nem feltétlenül jelent hi-
bát, ha valamelyik lámpa világítani vagy villogni kezd, majd kialszik.
