2016 TOYOTA VERSO Kezelési útmutató (in Hungarian)

5
561 5-2. Teendők szükséghelyzetben
Ha baj történik
Harmadik üléssorral felszerelt gépjárművek
Pótkerék
Emelőkar
Emelő
Kerékanyakulcs
Vonószem

562 5-2. Teendők szükséghelyzetben
Az emelő kivétele (harmadik üléssor nélküli gépjárművek)
Nyissa fel az első csomagtér-
padlóburkolatot.
Vegye ki az emelőt.
LÉPÉS1.
LÉPÉS2.

5
563 5-2. Teendők szükséghelyzetben
Ha baj történik

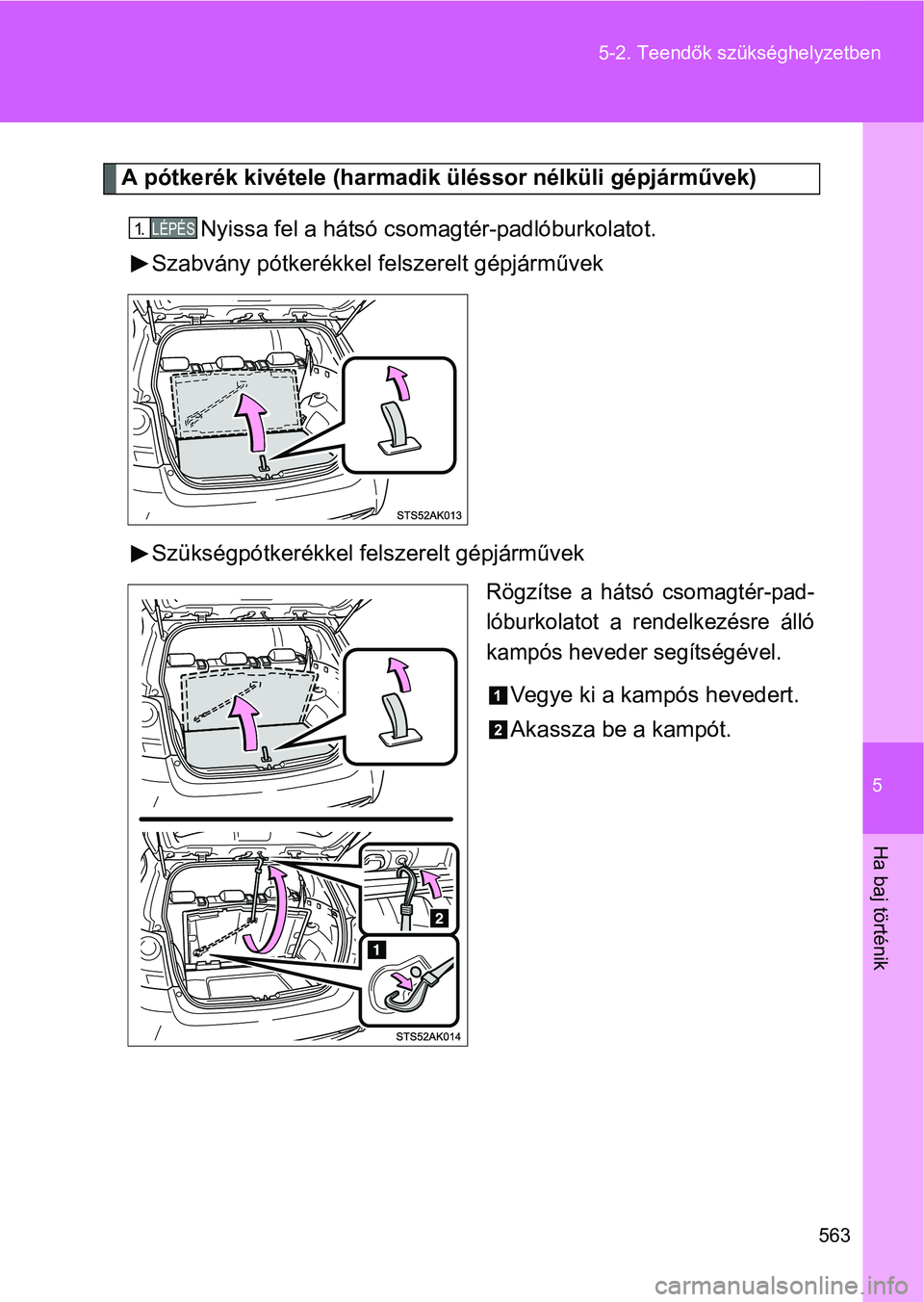

A pótkerék kivétele (harmadik üléssor nélküli gépjárművek)
Nyissa fel a hátsó csomagtér-padlóburkolatot.
Szabvány pótkerékkel felszerelt gépjárművek
Szükségpótkerékkel felszerelt gépjárművek
Rögzítse a hátsó csomagtér-pad-
lóburkolatot a rendelkezésre álló
kampós heveder segítségével.
Vegye ki a kampós hevedert.
Akassza be a kampót.
LÉPÉS1.

564 5-2. Teendők szükséghelyzetben
Vegye le a borítást.
Lazítsa meg a pótkereket rögzítő
középső rögzítőelemet.
Vegye ki a pótkereket.
Szabvány pótkerékkel felszerelt gépjárművekLÉPÉS2.
LÉPÉS3.
LÉPÉS4.

5
565 5-2. Teendők szükséghelyzetben
Ha baj történik
Szükségpótkerékkel felszerelt gépjárművek
Az emelő és a pótkerék kivétele (harmadik üléssorral felszerelt
gépjárművek)
Győződjön meg arról, hogy a harmadik üléssor háttámlái füg-
gőleges helyzetben állnak.
Nyissa fel a csomagtér-padlóbur-
kolatot.
Legyen óvatos, nehogy a cso-
magtér-padlóburkolat váratlanul
előreessen.
Vegye ki az emelőt.
Meghúzás
Meglazítás
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

566 5-2. Teendők szükséghelyzetben
Vegye ki a kiegészítő tárolóre-
keszt.
Lazítsa meg a pótkereket rögzítő
középső rögzítőelemet.
Vegye ki a pótkereket.
A pótkerék nem vehető ki, ha a
harmadik üléssor le van hajtva.
LÉPÉS4.
LÉPÉS5.
LÉPÉS6.

5
567 5-2. Teendők szükséghelyzetben
Ha baj történik
Defektes kerék cseréje
Ékelje ki a kerekeket.
Acél keréktárcsával felszerelt
gépjármű esetén távolítsa el a
dísztárcsát a csavarkulcs hasz-
nálatával. (476. o.)
A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavar-
kulcs és a dísztárcsa közé az áb-
rán bemutatott módon.
Kissé lazítsa meg az anyákat
(egy fordítással).
LÉPÉS1.
Defektes gumiabroncsKerékék helyzete
ElölBal oldalon A jobb hátsó gumiabroncs mögött
Jobb oldalon A bal hátsó gumiabroncs mögött
HátsóBal oldalon A jobb első gumiabroncs előtt
Jobb oldalon A bal első gumiabroncs előtt
LÉPÉS2.
LÉPÉS3.

568 5-2. Teendők szükséghelyzetben
Forgassa az emelő „A” részét
egészen addig, amíg az emelőn
lévő horony hozzá nem ér az
emelési ponthoz.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és a
kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze
a földre, nehogy megkarcolódjon
a keréktárcsa felülete.
LÉPÉS4.
LÉPÉS5.
LÉPÉS6.
