2016 TOYOTA HILUX Návod na použití (in Czech)

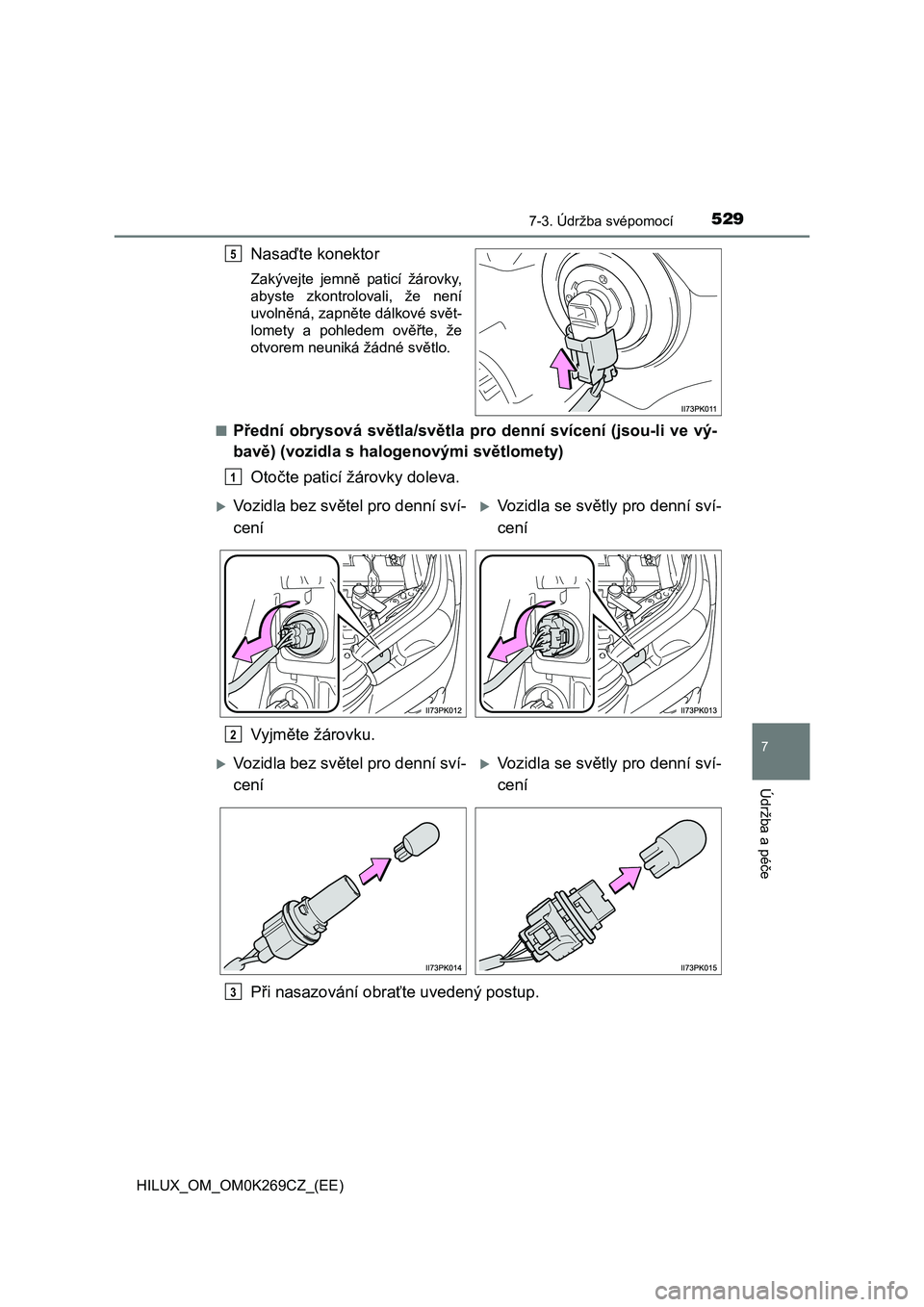

5297-3. Údržba svépomocí
HILUX_OM_OM0K269CZ_(EE)
7
Údržba a péče
Nasaďte konektor
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte dálkové svět-
lomety a pohledem ověřte, že
otvorem neuniká žádné světlo.
■
Přední obrysová světla/světla pro denní svícení (jsou-li ve vý-
bavě) (vozidla s halogenovými světlomety)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
5
1
Vozidla bez světel pro denní sví-
ceníVozidla se světly pro denní sví-
cení
2
Vozidla bez světel pro denní sví-
ceníVozidla se světly pro denní sví-
cení
3

5307-3. Údržba svépomocí
HILUX_OM_OM0K269CZ_(EE)■
Přední směrová světla
Vozidla s halogenovými světlomety
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

5317-3. Údržba svépomocí
HILUX_OM_OM0K269CZ_(EE)
7
Údržba a péče
Vozidla s LED světlomety
Abyste zajistili dostatek pra-
covního prostoru, otočte vo-
lantem na opačnou stranu,
než kde je žárovka, kterou
chcete vyměnit.
Vyjměte šrouby a příchytky.
Vyjmutí příchytky
Nasazení příchytky
1
1
2
Ty p ATy p B

5327-3. Údržba svépomocí
HILUX_OM_OM0K269CZ_(EE)
Vyjměte částečně vložku blat-
níku a otočte paticí žárovky
doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
Nárazník
Vložka
blatníku
2
3
4

5337-3. Údržba svépomocí
HILUX_OM_OM0K269CZ_(EE)
7
Údržba a péče
■Přední mlhová světla (jsou-li ve výbavě)
Abyste zajistili dostatek pracovního prostoru, otočte volantem na
opačnou stranu, než kde je žárovka, kterou chcete vyměnit.
Vyjměte šrouby a příchytky.
Vyjmutí příchytky
Nasazení příchytky
1
Vozidla bez ocelového nárazníkuVozidla s ocelovým nárazníkem
1
2
Ty p ATy p B

5347-3. Údržba svépomocí
HILUX_OM_OM0K269CZ_(EE)
Částečně odstraňte vložku blatníku a při stisknutí uvolňovací po-
jistky odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte pa-
tici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
2
Vozidla bez ocelového nárazníkuVozidla s ocelovým nárazníkem
Nárazník
Vložka
blatníku
3
4

5357-3. Údržba svépomocí
HILUX_OM_OM0K269CZ_(EE)
7
Údržba a péče
Otočte a zajistěte patici žárovky.
Nasaďte konektor
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Když nasazujete vložku blatníku, šrouby a příchytky, proveďte
obrácený postup vyjmutí v krocích a .
5
6
7
12

5367-3. Údržba svépomocí
HILUX_OM_OM0K269CZ_(EE)■
Brzdová/koncová, zadní směrová světla a couvací světlla nebo
zadní mlhové světlo (je-li ve výbavě)
Vyjměte upevňovací šrouby
a vytáhněte jednotku do stra-
ny, abyste ji vyjmuli.
Otočte paticí žárovky doleva.
Brzdové/koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní
mlhové světlo
Vyjměte žárovku.
Brzdové/koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní
mlhové světlo
Při nasazování obraťte uvedený postup.
1
2
1
2
3
3
1
2
3
5
