2016 TOYOTA HILUX Návod na použití (in Czech)

971-2. Bezpečnost dětí
1
HILUX_OM_OM0K269CZ_(EE)
Bezpečnost a zabezpečení
■Pevné úchyty ISOFIX (dětský zádržný systém ISOFIX)
Vnější zadní sedadla jsou vyba-
vena spodními úchyty. (Na se-
dadlech jsou umístěny štítky
označující polohu úchytů.)
■Kompatibilita dětského zádržného systému pro různá umístění
na sedadla
Tabulka kompatibility dětského zádržného systému (S. 99) zobra-
zuje pomocí symbolů typy použitelných dětských zádržných systé-
mů a možná instalační umístění na sedadla pro dětský zádržný
systém, který zákazník vlastní. Ověřte podle uvedené třídy velikos-
tí, úchytu a také [Ověření skupiny hmotností a třídy velikostí pro
dětské zádržné systémy odpovídající ECE R44 ISOFIX].
Dětský zádržný systém připevněný pomocí pevných úchytů
ISOFIX (pro Kazachstán)

981-2. Bezpečnost dětí
HILUX_OM_OM0K269CZ_(EE)■

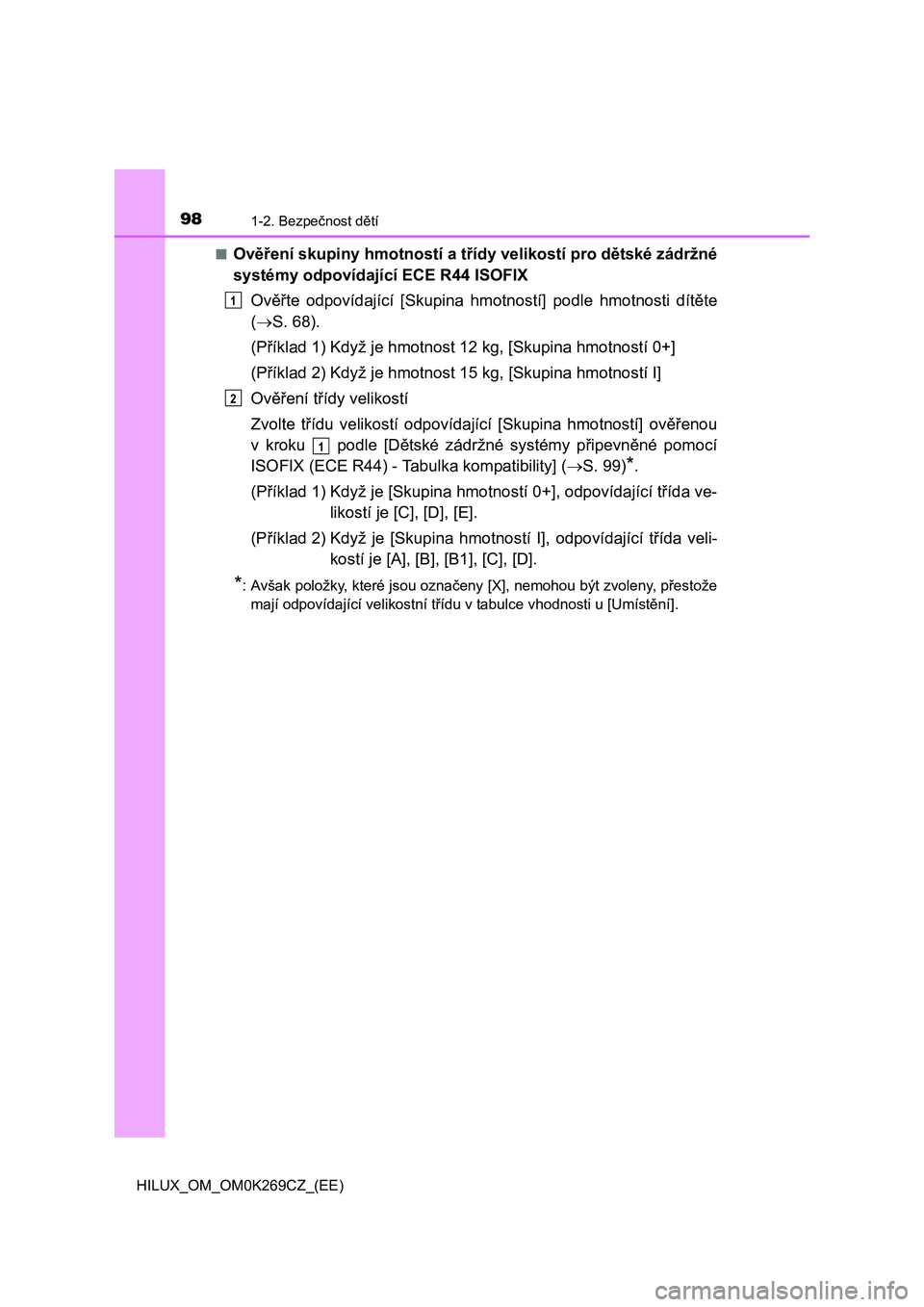

Ověření skupiny hmotností a třídy velikostí pro dětské zádržné
systémy odpovídající ECE R44 ISOFIX
Ověřte odpovídající [Skupina hmotností] podle hmotnosti dítěte
(S. 68).
(Příklad 1) Když je hmotnost 12 kg, [Skupina hmotností 0+]
(Příklad 2) Když je hmotnost 15 kg, [Skupina hmotností I]
Ověření třídy velikostí
Zvolte třídu velikostí odpovídající [Skupina hmotností] ověřenou
v kroku podle [Dětské zádržné systémy připevněné pomocí
ISOFIX (ECE R44) - Tabulka kompatibility] (S. 99)
*.
(Příklad 1) Když je [Skupina hmotností 0+], odpovídající třída ve-
likostí je [C], [D], [E].
(Příklad 2) Když je [Skupina hmotností I], odpovídající třída veli-
kostí je [A], [B], [B1], [C], [D].
*: Avšak položky, které jsou označeny [X], nemohou být zvoleny, přestože
mají odpovídající velikostní třídu v tabulce vhodnosti u [Umístění].
1
2
1

991-2. Bezpečnost dětí
1
HILUX_OM_OM0K269CZ_(EE)
Bezpečnost a zabezpečení
■Dětské zádržné systémy připevněné pomocí ISOFIX (ECE
R44) - Tabulka kompatibility
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných "tříd
velikostí". Podle této "třídy velikostí" můžete dětskou sedačku pou-
žít ve vozidle v umístění na sedadle uvedeném v tabulce - viz níže.
"Třída velikostí" a "skupina hmotností" - viz příručka k dětskému zá-
držnému systému.
Pokud váš dětský zádržný systém nemá žádnou "třídu velikostí"
(nebo pokud nemůžete najít informace v níže uvedené tabulce) - in-
formujte se v "seznamu vozidel" dětského zádržného systému
o kompatibilitě, nebo ze zeptejte dodavatele vaší dětské sedačky.
Třída velikostíPopis
ADětské zádržné systémy orientované dopředu
s plnou výškou
BDětské zádržné systémy orientované dopředu
se sníženou výškou
B1Dětské zádržné systémy orientované dopředu
se sníženou výškou
CDětské zádržné systémy orientované dozadu
s plnou velikostí
DDětské zádržné systémy orientované dozadu
se sníženou velikostí
E Kojenecká sedačka orientovaná dozadu
FKojenecká sedačka (carrycot) orientovaná
na levou stranu
GKojenecká sedačka (carrycot) orientovaná
na pravou stranu

1001-2. Bezpečnost dětí
HILUX_OM_OM0K269CZ_(EE)
Modely s dvojitou kabinou
Význam symbolů uvedených v předchozí tabulce:
X: Nevhodné umístění pro dětské zádržné systémy ISOFIX v této
skupině hmotností a/nebo třídě velikostí.
IUF: Vhodné pro dětské zádržné systémy ISOFIX orientované dopře-
du kategorie "universal", schválené pro použití v této skupině
hmotností.
IL: Vhodné pro dětské zádržné systémy ISOFIX kategorií "speciální
vozidlo", "omezená" nebo "polouniverzální", schválené pro pou-
žití v této skupině hmotností.
*: Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrku hla-
vy je možné vyjmout, vyjměte opěrku hlavy. Jinak dejte opěrku hlavy do
nejvyšší polohy.
Skupiny hmotnostíTřída
velikostí
Umístění
Přední
sedadloZadní sedadlo
Sedadlo
spolujezdceVnějšíStřed
Přenosná taška
(carrycot)FX X X
GX X X
0
Do 10 kgEX IL X
0+
Do 13 kgEX IL X
DX IL X
CX IL X
I
9 až 18 kgDX IL X
CX IL X
BXIUF
*X
B1 X IUF
*X
AXIUF
*X

1011-2. Bezpečnost dětí
1
HILUX_OM_OM0K269CZ_(EE)
Bezpečnost a zabezpečení
Když upevňujete některé typy dětských zádržných systémů na zadní
sedadlo, nemusí být možné řádně použít bezpečnostní pásy v polo-
hách vedle dětského zádržného systému bez toho, aby mu nepřeká-
žely, nebo nebyla ovlivněna účinnost bezpečnostního pásu. Ujistěte
se, že váš bezpečnostní pás prochází pohodlně přes vaše rameno
adole přes boky. Pokud tomu tak není, nebo pokud pás překáží dět-
skému zádržnému systému, přesuňte se na jiné místo. Nedodržení
těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
■Dětské zádržné systémy i-Size připevněné pomocí ISOFIX
(ECE R129) - Tabulka kompatibility
Pokud je váš dětský zádržný systém v kategorii "i-Size", můžete ho
instalovat v umístěních na sedadle uvedených u i-U v níže uvedené
tabulce.
Kategorii dětského zádržného systému naleznete v příručce k dět-
skému zádržnému systému.
Modely s dvojitou kabinou
Význam symbolů uvedených v předchozí tabulce:
X: Nevhodné pro použití s dětskými zádržnými systémy i-Size.
i-U: Vhodné pro dětské zádržné systémy i-Size "universal" orientova-
né dopředu a dozadu.
*: Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrku hla-
vy je možné vyjmout, vyjměte opěrku hlavy. Jinak dejte opěrku hlavy do
nejvyšší polohy.
Umístění
Přední sedadloZadní sedadlo
Sedadlo
spolujezdceVnějšíStřed
Dětské zádržné
systémy i-SizeX
i-U*X

1021-2. Bezpečnost dětí
HILUX_OM_OM0K269CZ_(EE)
Když upevňujete některé typy dětských zádržných systémů na zadní
sedadlo, nemusí být možné řádně použít bezpečnostní pásy v polo-
hách vedle dětského zádržného systému bez toho, aby mu nepřeká-
žely, nebo nebyla ovlivněna účinnost bezpečnostního pásu. Ujistěte
se, že váš bezpečnostní pás prochází pohodlně přes vaše rameno
adole přes boky. Pokud tomu tak není, nebo pokud pás překáží dět-
skému zádržnému systému, přesuňte se na jiné místo. Nedodržení
těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
●Když instalujete dětskou sedačku na zadní sedadla, seřiďte přední
sedadlo tak, aby nepřekáželo dítěti nebo dětskému zádržnému sys-
tému.
■Instalace pomocí pevných úchytů ISOFIX (dětský zádržný sys-
tém ISOFIX)
Nainstalujte dětský zádržný systém podle příručky dodané k dět-
skému zádržnému systému.
Pokud opěrka hlavy překáží dětskému zádržnému systému,
aopěrku hlavy je možné vyjmout, vyjměte opěrku hlavy. Jinak
dejte opěrku hlavy do nejvyšší polohy. (S. 191)
Zkontrolujte polohu speciál-
ních upevňovacích tyčí a na-
saďte dětský zádržný systém
na sedadlo.
Tyče jsou umístěny v mezeře
mezi sedákem a opěradlem se-
dadla.
Po instalaci dětského zádržného systému jím jemně zakývejte
dopředu a dozadu, abyste se ujistili, že je bezpečně upevněn.
(S. 88)
1
2
3

1031-2. Bezpečnost dětí
1
HILUX_OM_OM0K269CZ_(EE)
Bezpečnost a zabezpečení

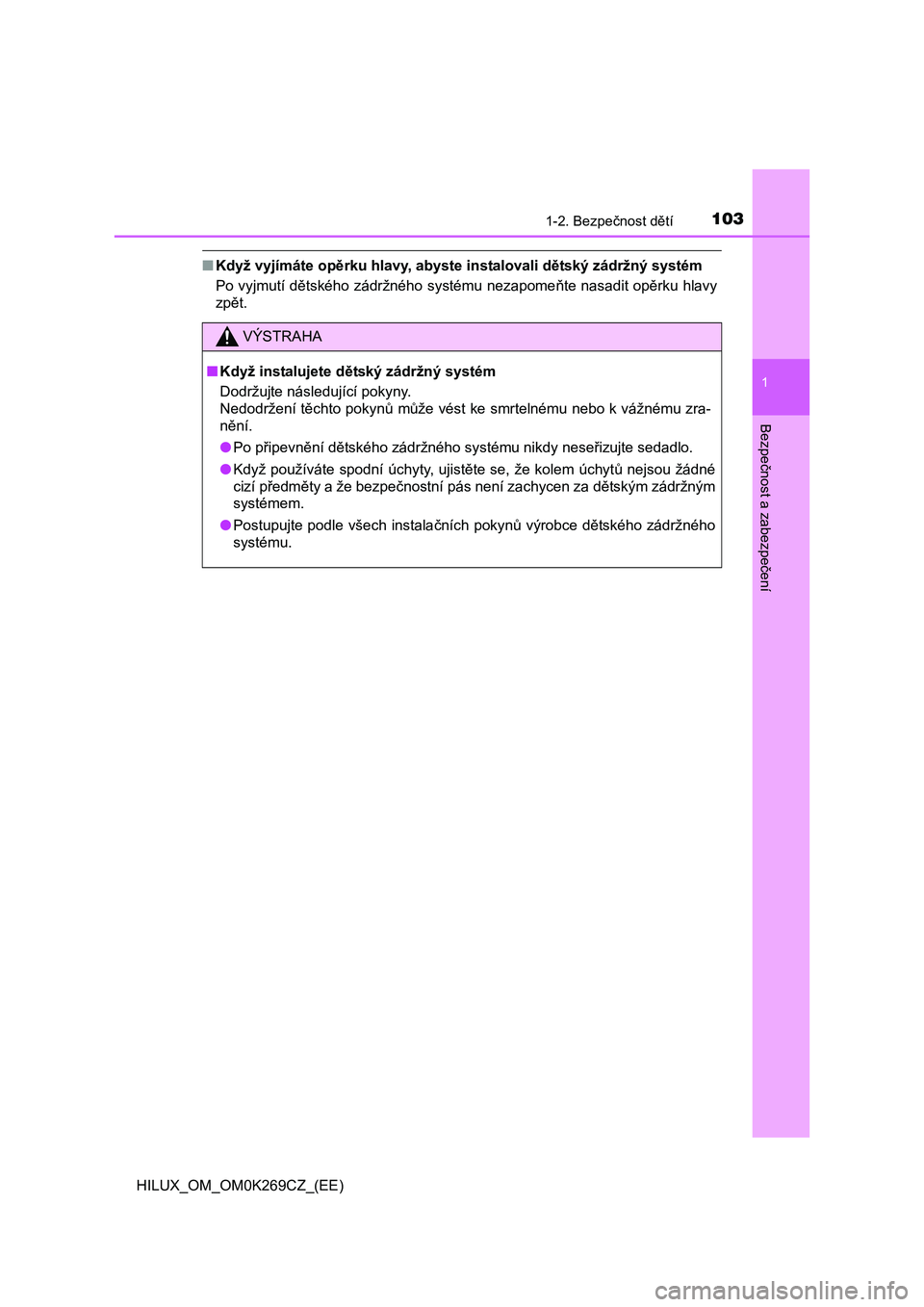

■Když vyjímáte opěrku hlavy, abyste instalovali dětský zádržný systém
Po vyjmutí dětského zádržného systému nezapomeňte nasadit opěrku hlavy
zpět.
VÝSTRAHA
■Když instalujete dětský zádržný systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Po připevnění dětského zádržného systému nikdy neseřizujte sedadlo.
●Když používáte spodní úchyty, ujistěte se, že kolem úchytů nejsou žádné
cizí předměty a že bezpečnostní pás není zachycen za dětským zádržným
systémem.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.

1041-2. Bezpečnost dětí
HILUX_OM_OM0K269CZ_(EE)■
Držák úchytů (pro horní řemen)
Držákem úchytů je vybaveno vnější zadní sedadlo.
Držák úchytů použijte, když při-
pevňujete horní řemen.
■Připevnění horního řemene do držáku úchytů
Nainstalujte dětský zádržný systém podle příručky dodané k dět-
skému zádržnému systému.
Vyjměte opěrku hlavy.
Použití držáku úchytů (pro horní řemen) (je-li ve výbavě)
Držák úchytů
Horní řemen
1
