2016 FIAT DUCATO Betriebsanleitung (in German)

110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
KABINEN-
WAGEN /
WINDLAUF
(Fahrzeuge
mit
Freizeitaus-
stattung)CH1 - MH1
145 148 152 152 152 MH1 - MLH1
LH1 - XLH1 -
XXLH1
LIEFER-
WAGEN
(Fahrzeuge
mit
Freizeitaus-
stattung)CH1 - MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3 - LH3 -
XLH3
(#) Version für spezifische Märkte
293

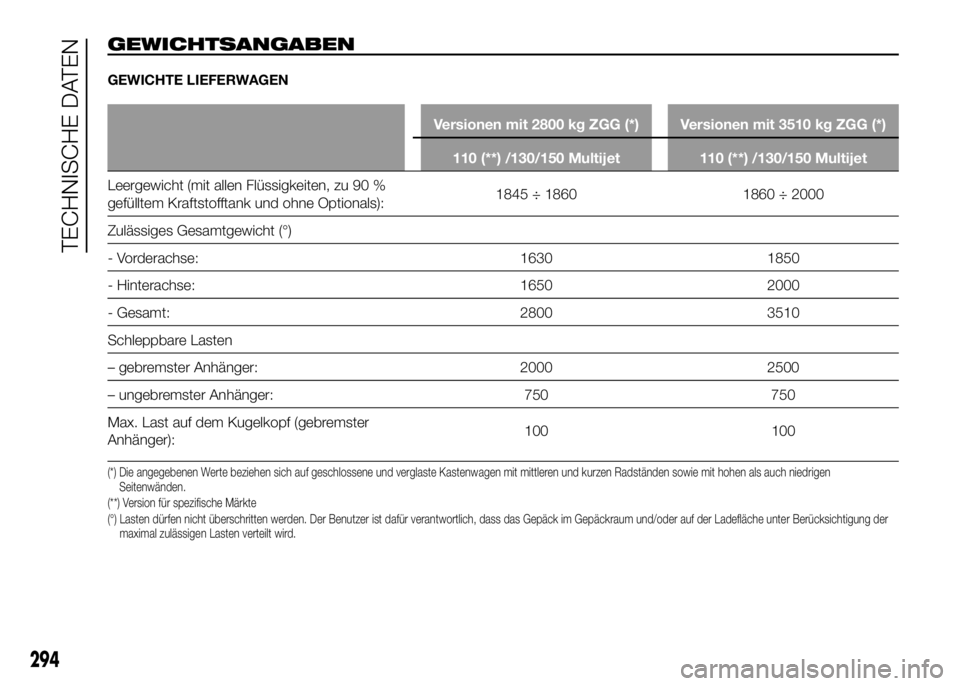

GEWICHTSANGABEN
GEWICHTE LIEFERWAGEN
Versionen mit 2800 kg ZGG (*) Versionen mit 3510 kg ZGG (*)
110 (**) /130/150 Multijet 110 (**) /130/150 Multijet
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1845 ÷ 1860 1860 ÷ 2000
Zulässiges Gesamtgewicht (°)
- Vorderachse: 1630 1850
- Hinterachse: 1650 2000
- Gesamt: 2800 3510
Schleppbare Lasten
– gebremster Anhänger: 2000 2500
– ungebremster Anhänger: 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100
(*) Die angegebenen Werte beziehen sich auf geschlossene und verglaste Kastenwagen mit mittleren und kurzen Radständen sowie mit hohen als auch niedrigen
Seitenwänden.
(**) Version für spezifische Märkte
(°) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
294
TECHNISCHE DATEN

GEWICHTE LIEFERWAGEN
Versionen mit 3000 kg ZGG (*) 115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Zulässiges Gesamtgewicht (°)
- Vorderachse: 1630 1630 1630
- Hinterachse: 1650 1650 1650
- Gesamt: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Die angegebenen Werte beziehen sich auf geschlossene und verglaste Kastenwagen mit mittleren und kurzen Radständen sowie mit hohen als auch niedrigen
Seitenwänden.
(**) Version für spezifische Märkte
(°) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
295

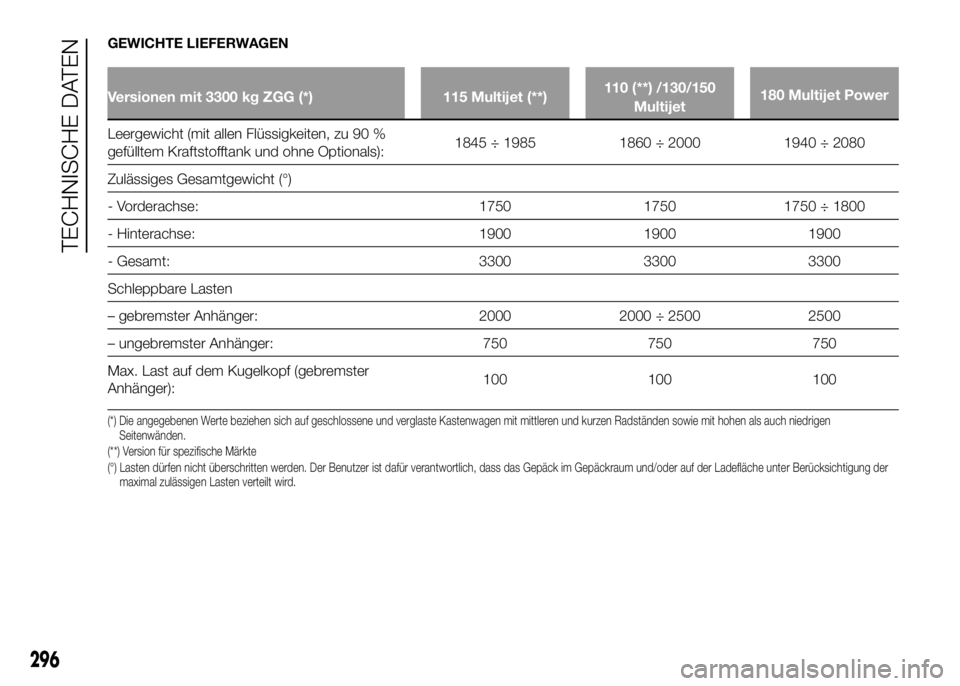

GEWICHTE LIEFERWAGEN
Versionen mit 3300 kg ZGG (*) 115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Zulässiges Gesamtgewicht (°)
- Vorderachse: 1750 1750 1750 ÷ 1800
- Hinterachse: 1900 1900 1900
- Gesamt: 3300 3300 3300
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Die angegebenen Werte beziehen sich auf geschlossene und verglaste Kastenwagen mit mittleren und kurzen Radständen sowie mit hohen als auch niedrigen
Seitenwänden.
(**) Version für spezifische Märkte
(°) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
296
TECHNISCHE DATEN

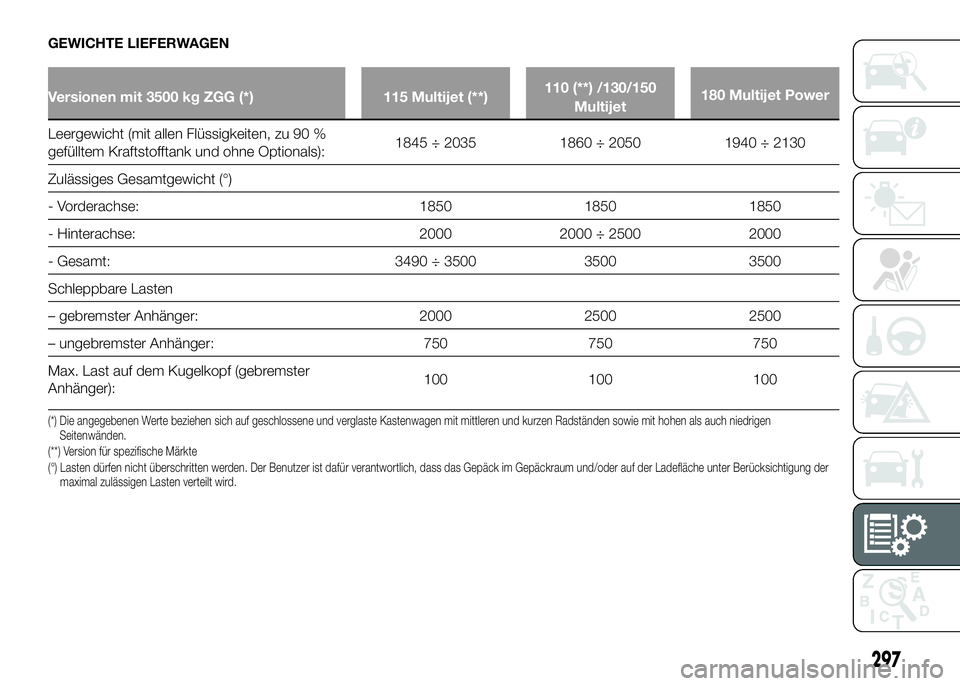

GEWICHTE LIEFERWAGEN
Versionen mit 3500 kg ZGG (*) 115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Zulässiges Gesamtgewicht (°)
- Vorderachse: 1850 1850 1850
- Hinterachse: 2000 2000 ÷ 2500 2000
- Gesamt: 3490 ÷ 3500 3500 3500
Schleppbare Lasten
– gebremster Anhänger: 2000 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Die angegebenen Werte beziehen sich auf geschlossene und verglaste Kastenwagen mit mittleren und kurzen Radständen sowie mit hohen als auch niedrigen
Seitenwänden.
(**) Version für spezifische Märkte
(°) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
297

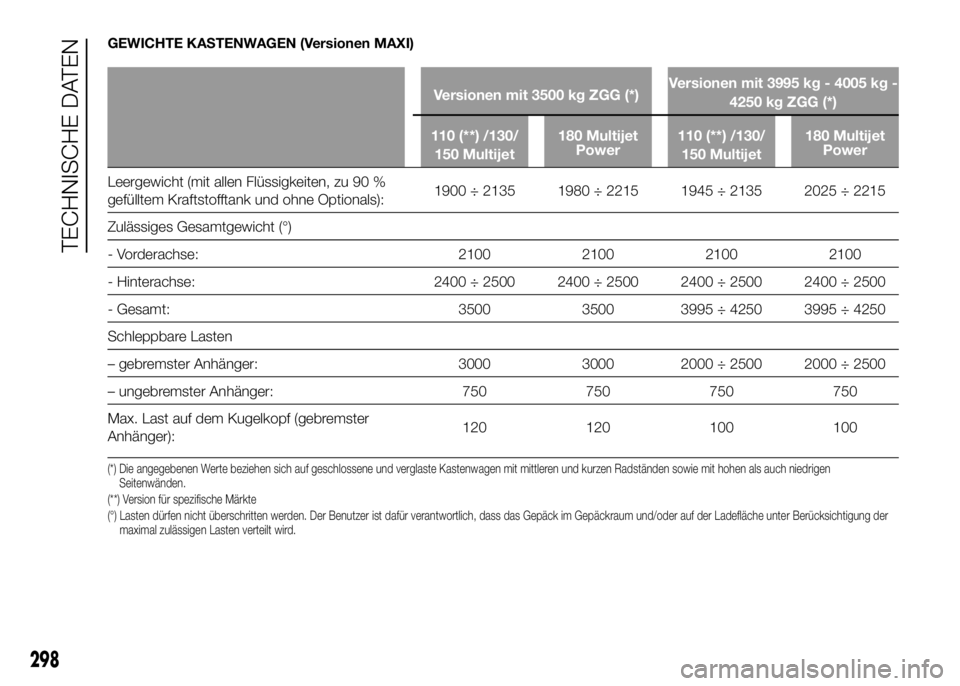

GEWICHTE KASTENWAGEN (Versionen MAXI)
Versionen mit 3500 kg ZGG (*)Versionen mit 3995 kg - 4005 kg -
4250 kg ZGG (*)
110 (**) /130/
150 Multijet180 Multijet
Power110 (**) /130/
150 Multijet180 Multijet
Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1900 ÷ 2135 1980 ÷ 2215 1945 ÷ 2135 2025 ÷ 2215
Zulässiges Gesamtgewicht (°)
- Vorderachse: 2100 2100 2100 2100
- Hinterachse: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
- Gesamt: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Schleppbare Lasten
– gebremster Anhänger: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– ungebremster Anhänger: 750 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):120 120 100 100
(*) Die angegebenen Werte beziehen sich auf geschlossene und verglaste Kastenwagen mit mittleren und kurzen Radständen sowie mit hohen als auch niedrigen
Seitenwänden.
(**) Version für spezifische Märkte
(°) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
298
TECHNISCHE DATEN

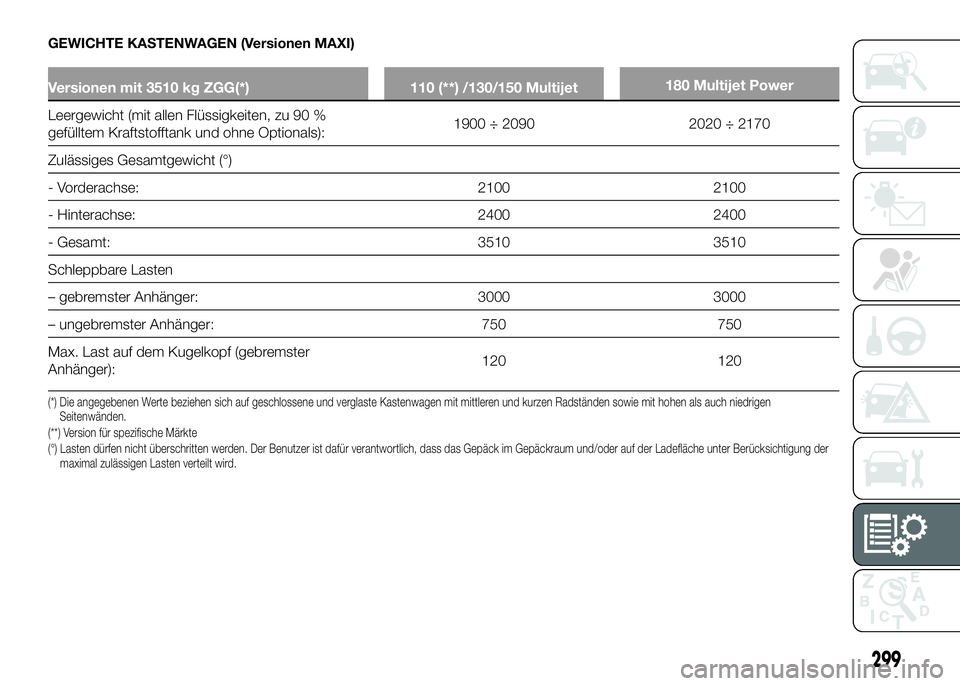

GEWICHTE KASTENWAGEN (Versionen MAXI)
Versionen mit 3510 kg ZGG(*) 110 (**) /130/150 Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1900 ÷ 2090 2020 ÷ 2170
Zulässiges Gesamtgewicht (°)
- Vorderachse: 2100 2100
- Hinterachse: 2400 2400
- Gesamt: 3510 3510
Schleppbare Lasten
– gebremster Anhänger: 3000 3000
– ungebremster Anhänger: 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):120 120
(*) Die angegebenen Werte beziehen sich auf geschlossene und verglaste Kastenwagen mit mittleren und kurzen Radständen sowie mit hohen als auch niedrigen
Seitenwänden.
(**) Version für spezifische Märkte
(°) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
299

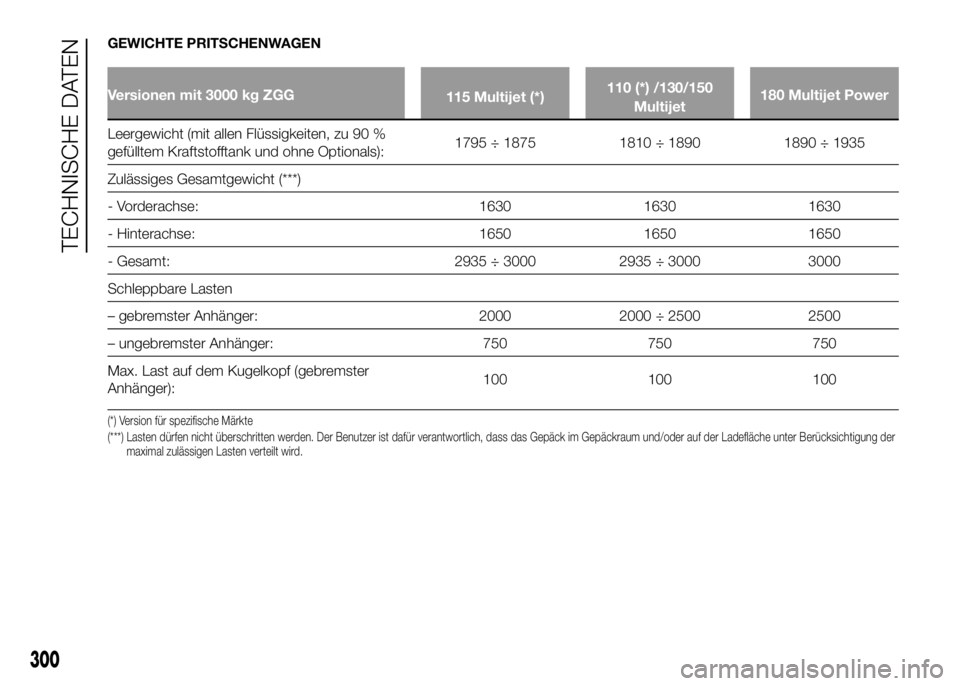

GEWICHTE PRITSCHENWAGEN
Versionen mit 3000 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1630 1630 1630
- Hinterachse: 1650 1650 1650
- Gesamt: 2935 ÷ 3000 2935 ÷ 3000 3000
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
300
TECHNISCHE DATEN
