2016 FIAT DUCATO Betriebsanleitung (in German)

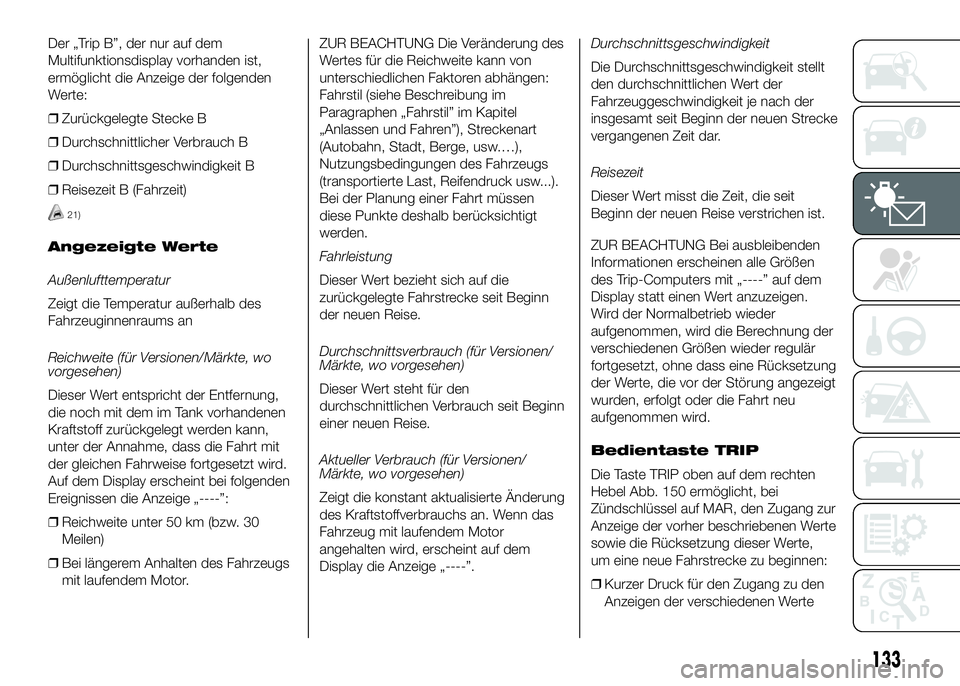

Der „Trip B”, der nur auf dem
Multifunktionsdisplay vorhanden ist,
ermöglicht die Anzeige der folgenden
Werte:
❒Zurückgelegte Stecke B
❒Durchschnittlicher Verbrauch B
❒Durchschnittsgeschwindigkeit B
❒Reisezeit B (Fahrzeit)
21)
Angezeigte Werte
Außenlufttemperatur
Zeigt die Temperatur außerhalb des
Fahrzeuginnenraums an
Reichweite (für Versionen/Märkte, wo
vorgesehen)
Dieser Wert entspricht der Entfernung,
die noch mit dem im Tank vorhandenen
Kraftstoff zurückgelegt werden kann,
unter der Annahme, dass die Fahrt mit
der gleichen Fahrweise fortgesetzt wird.
Auf dem Display erscheint bei folgenden
Ereignissen die Anzeige „----”:
❒Reichweite unter 50 km (bzw. 30
Meilen)
❒Bei längerem Anhalten des Fahrzeugs
mit laufendem Motor.ZUR BEACHTUNG Die Veränderung des
Wertes für die Reichweite kann von
unterschiedlichen Faktoren abhängen:
Fahrstil (siehe Beschreibung im
Paragraphen „Fahrstil” im Kapitel
„Anlassen und Fahren”), Streckenart
(Autobahn, Stadt, Berge, usw.…),
Nutzungsbedingungen des Fahrzeugs
(transportierte Last, Reifendruck usw...).
Bei der Planung einer Fahrt müssen
diese Punkte deshalb berücksichtigt
werden.
Fahrleistung
Dieser Wert bezieht sich auf die
zurückgelegte Fahrstrecke seit Beginn
der neuen Reise.
Durchschnittsverbrauch (für Versionen/
Märkte, wo vorgesehen)
Dieser Wert steht für den
durchschnittlichen Verbrauch seit Beginn
einer neuen Reise.
Aktueller Verbrauch (für Versionen/
Märkte, wo vorgesehen)
Zeigt die konstant aktualisierte Änderung
des Kraftstoffverbrauchs an. Wenn das
Fahrzeug mit laufendem Motor
angehalten wird, erscheint auf dem
Display die Anzeige „----”.Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit stellt
den durchschnittlichen Wert der
Fahrzeuggeschwindigkeit je nach der
insgesamt seit Beginn der neuen Strecke
vergangenen Zeit dar.
Reisezeit
Dieser Wert misst die Zeit, die seit
Beginn der neuen Reise verstrichen ist.
ZUR BEACHTUNG Bei ausbleibenden
Informationen erscheinen alle Größen
des Trip-Computers mit „----” auf dem
Display statt einen Wert anzuzeigen.
Wird der Normalbetrieb wieder
aufgenommen, wird die Berechnung der
verschiedenen Größen wieder regulär
fortgesetzt, ohne dass eine Rücksetzung
der Werte, die vor der Störung angezeigt
wurden, erfolgt oder die Fahrt neu
aufgenommen wird.
Bedientaste TRIP
Die Taste TRIP oben auf dem rechten
Hebel Abb. 150 ermöglicht, bei
Zündschlüssel auf MAR, den Zugang zur
Anzeige der vorher beschriebenen Werte
sowie die Rücksetzung dieser Werte,
um eine neue Fahrstrecke zu beginnen:
❒Kurzer Druck für den Zugang zu den
Anzeigen der verschiedenen Werte
133

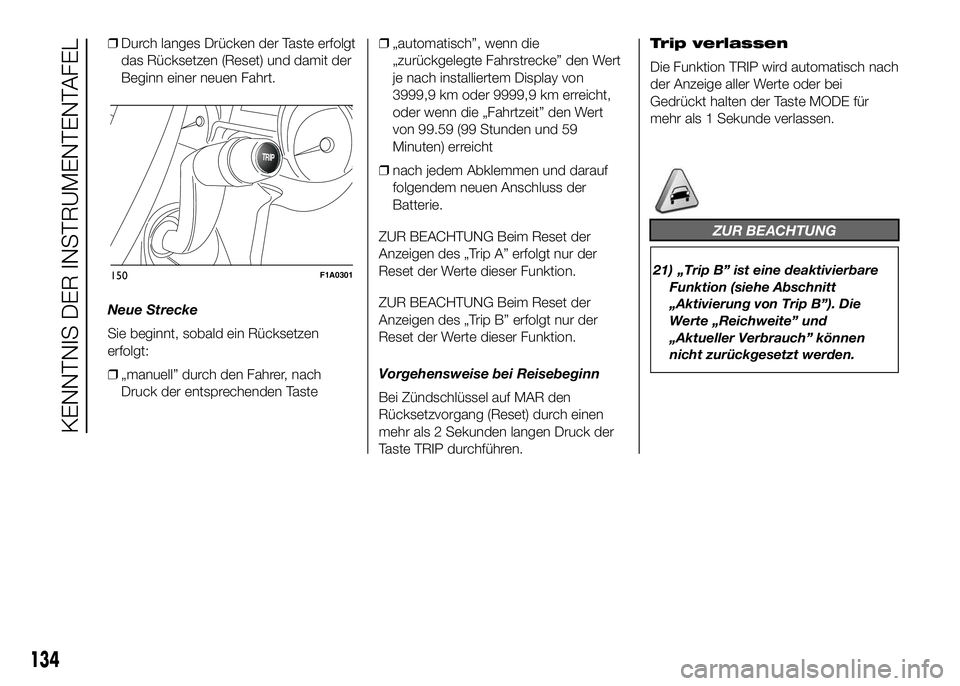

❒Durch langes Drücken der Taste erfolgt
das Rücksetzen (Reset) und damit der
Beginn einer neuen Fahrt.
Neue Strecke
Sie beginnt, sobald ein Rücksetzen
erfolgt:
❒„manuell” durch den Fahrer, nach
Druck der entsprechenden Taste❒„automatisch”, wenn die
„zurückgelegte Fahrstrecke” den Wert
je nach installiertem Display von
3999,9 km oder 9999,9 km erreicht,
oder wenn die „Fahrtzeit” den Wert
von 99.59 (99 Stunden und 59
Minuten) erreicht
❒nach jedem Abklemmen und darauf
folgendem neuen Anschluss der
Batterie.
ZUR BEACHTUNG Beim Reset der
Anzeigen des „Trip A” erfolgt nur der
Reset der Werte dieser Funktion.
ZUR BEACHTUNG Beim Reset der
Anzeigen des „Trip B” erfolgt nur der
Reset der Werte dieser Funktion.
Vorgehensweise bei Reisebeginn
Bei Zündschlüssel auf MAR den
Rücksetzvorgang (Reset) durch einen
mehr als 2 Sekunden langen Druck der
Taste TRIP durchführen.Trip verlassen
Die Funktion TRIP wird automatisch nach
der Anzeige aller Werte oder bei
Gedrückt halten der Taste MODE für
mehr als 1 Sekunde verlassen.
ZUR BEACHTUNG
21) „Trip B” ist eine deaktivierbare
Funktion (siehe Abschnitt
„Aktivierung von Trip B”). Die
Werte „Reichweite” und
„Aktueller Verbrauch” können
nicht zurückgesetzt werden.
TRIP
150F1A0301
134

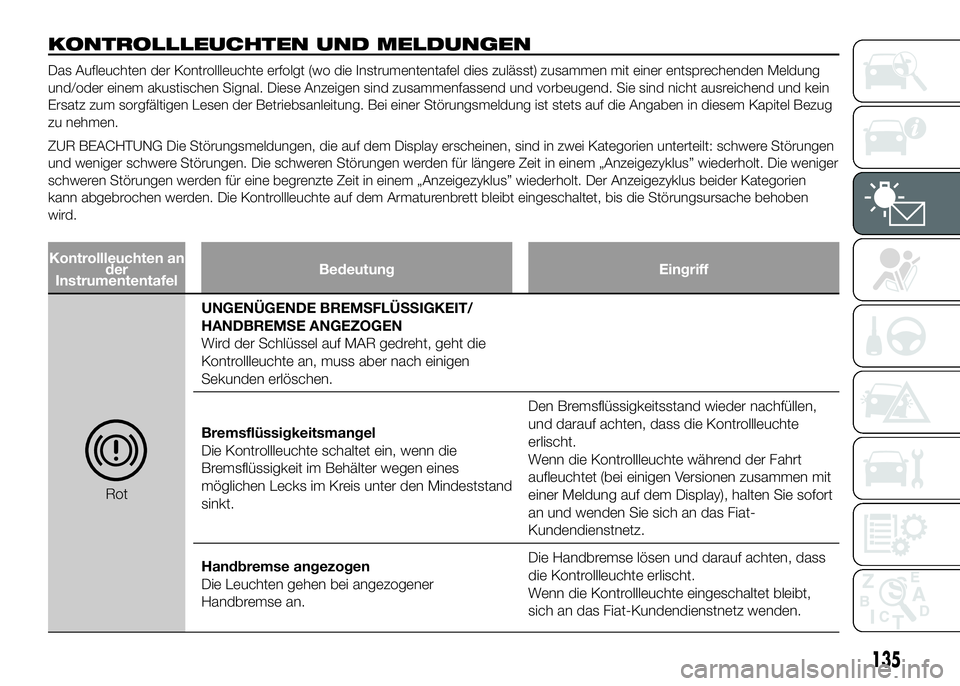

KENNTNIS DER INSTRUMENTENTAFEL

KONTROLLLEUCHTEN UND MELDUNGEN
Das Aufleuchten der Kontrollleuchte erfolgt (wo die Instrumententafel dies zulässt) zusammen mit einer entsprechenden Meldung
und/oder einem akustischen Signal. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht ausreichend und kein
Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die Angaben in diesem Kapitel Bezug
zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere Störungen
und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus” wiederholt. Die weniger
schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der Anzeigezyklus beider Kategorien
kann abgebrochen werden. Die Kontrollleuchte auf dem Armaturenbrett bleibt eingeschaltet, bis die Störungsursache behoben
wird.
Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
RotUNGENÜGENDE BREMSFLÜSSIGKEIT/
HANDBREMSE ANGEZOGEN
Wird der Schlüssel auf MAR gedreht, geht die
Kontrollleuchte an, muss aber nach einigen
Sekunden erlöschen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet ein, wenn die
Bremsflüssigkeit im Behälter wegen eines
möglichen Lecks im Kreis unter den Mindeststand
sinkt.Den Bremsflüssigkeitsstand wieder nachfüllen,
und darauf achten, dass die Kontrollleuchte
erlischt.
Wenn die Kontrollleuchte während der Fahrt
aufleuchtet (bei einigen Versionen zusammen mit
einer Meldung auf dem Display), halten Sie sofort
an und wenden Sie sich an das Fiat-
Kundendienstnetz.
Handbremse angezogen
Die Leuchten gehen bei angezogener
Handbremse an.Die Handbremse lösen und darauf achten, dass
die Kontrollleuchte erlischt.
Wenn die Kontrollleuchte eingeschaltet bleibt,
sich an das Fiat-Kundendienstnetz wenden.
135

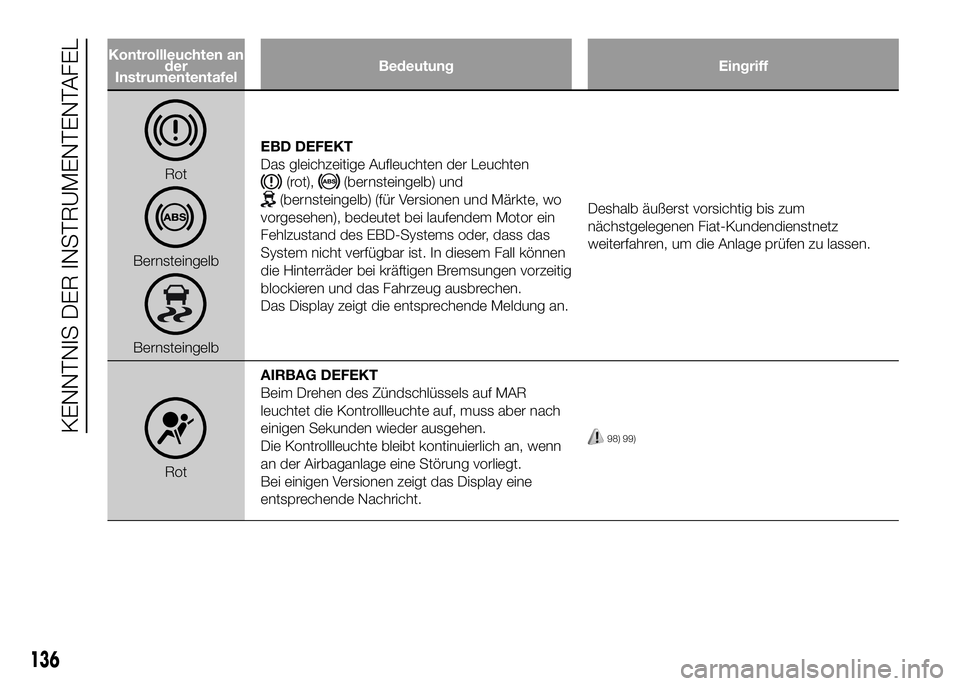

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
Rot
Bernsteingelb
BernsteingelbEBD DEFEKT
Das gleichzeitige Aufleuchten der Leuchten
(rot),(bernsteingelb) und
(bernsteingelb) (für Versionen und Märkte, wo
vorgesehen), bedeutet bei laufendem Motor ein
Fehlzustand des EBD-Systems oder, dass das
System nicht verfügbar ist. In diesem Fall können
die Hinterräder bei kräftigen Bremsungen vorzeitig
blockieren und das Fahrzeug ausbrechen.
Das Display zeigt die entsprechende Meldung an.Deshalb äußerst vorsichtig bis zum
nächstgelegenen Fiat-Kundendienstnetz
weiterfahren, um die Anlage prüfen zu lassen.
RotAIRBAG DEFEKT
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Kontrollleuchte bleibt kontinuierlich an, wenn
an der Airbaganlage eine Störung vorliegt.
Bei einigen Versionen zeigt das Display eine
entsprechende Nachricht.
98) 99)
136
KENNTNIS DER INSTRUMENTENTAFEL

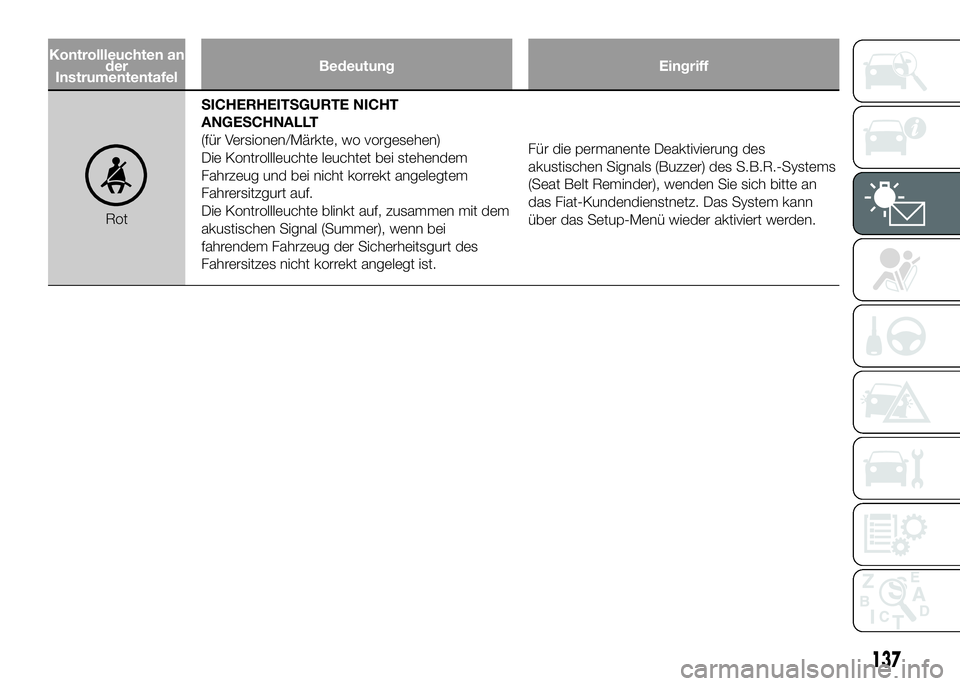

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
RotSICHERHEITSGURTE NICHT
ANGESCHNALLT
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet bei stehendem
Fahrzeug und bei nicht korrekt angelegtem
Fahrersitzgurt auf.
Die Kontrollleuchte blinkt auf, zusammen mit dem
akustischen Signal (Summer), wenn bei
fahrendem Fahrzeug der Sicherheitsgurt des
Fahrersitzes nicht korrekt angelegt ist.Für die permanente Deaktivierung des
akustischen Signals (Buzzer) des S.B.R.-Systems
(Seat Belt Reminder), wenden Sie sich bitte an
das Fiat-Kundendienstnetz. Das System kann
über das Setup-Menü wieder aktiviert werden.
137

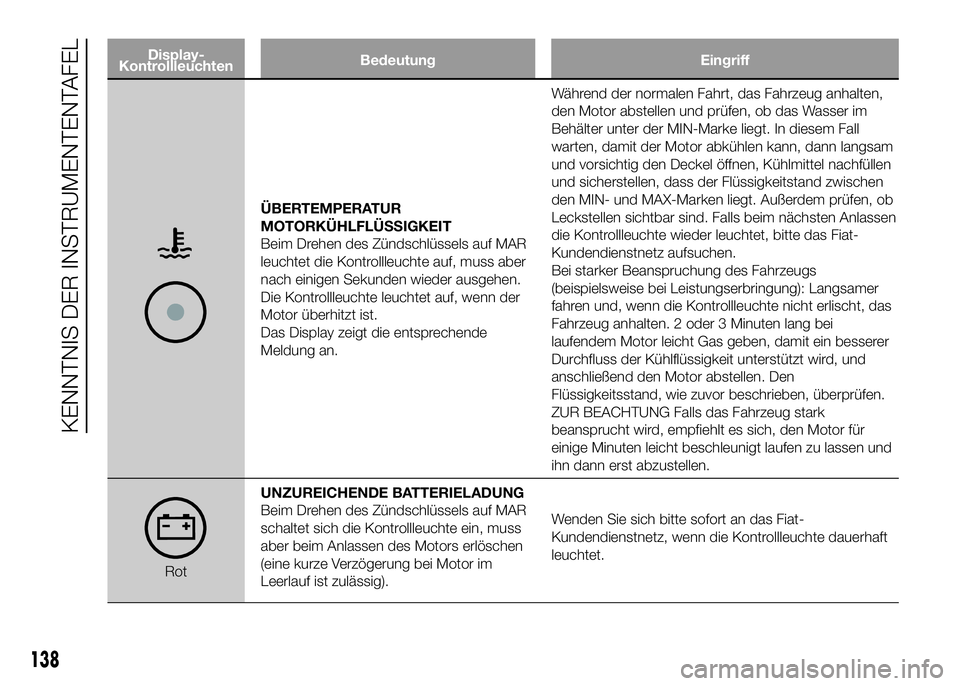

Display-
KontrollleuchtenBedeutung Eingriff
ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet auf, wenn der
Motor überhitzt ist.
Das Display zeigt die entsprechende
Meldung an.Während der normalen Fahrt, das Fahrzeug anhalten,
den Motor abstellen und prüfen, ob das Wasser im
Behälter unter der MIN-Marke liegt. In diesem Fall
warten, damit der Motor abkühlen kann, dann langsam
und vorsichtig den Deckel öffnen, Kühlmittel nachfüllen
und sicherstellen, dass der Flüssigkeitstand zwischen
den MIN- und MAX-Marken liegt. Außerdem prüfen, ob
Leckstellen sichtbar sind. Falls beim nächsten Anlassen
die Kontrollleuchte wieder leuchtet, bitte das Fiat-
Kundendienstnetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs
(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das
Fahrzeug anhalten. 2 oder 3 Minuten lang bei
laufendem Motor leicht Gas geben, damit ein besserer
Durchfluss der Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen. Den
Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark
beansprucht wird, empfiehlt es sich, den Motor für
einige Minuten leicht beschleunigt laufen zu lassen und
ihn dann erst abzustellen.
RotUNZUREICHENDE BATTERIELADUNG
Beim Drehen des Zündschlüssels auf MAR
schaltet sich die Kontrollleuchte ein, muss
aber beim Anlassen des Motors erlöschen
(eine kurze Verzögerung bei Motor im
Leerlauf ist zulässig).Wenden Sie sich bitte sofort an das Fiat-
Kundendienstnetz, wenn die Kontrollleuchte dauerhaft
leuchtet.
138
KENNTNIS DER INSTRUMENTENTAFEL

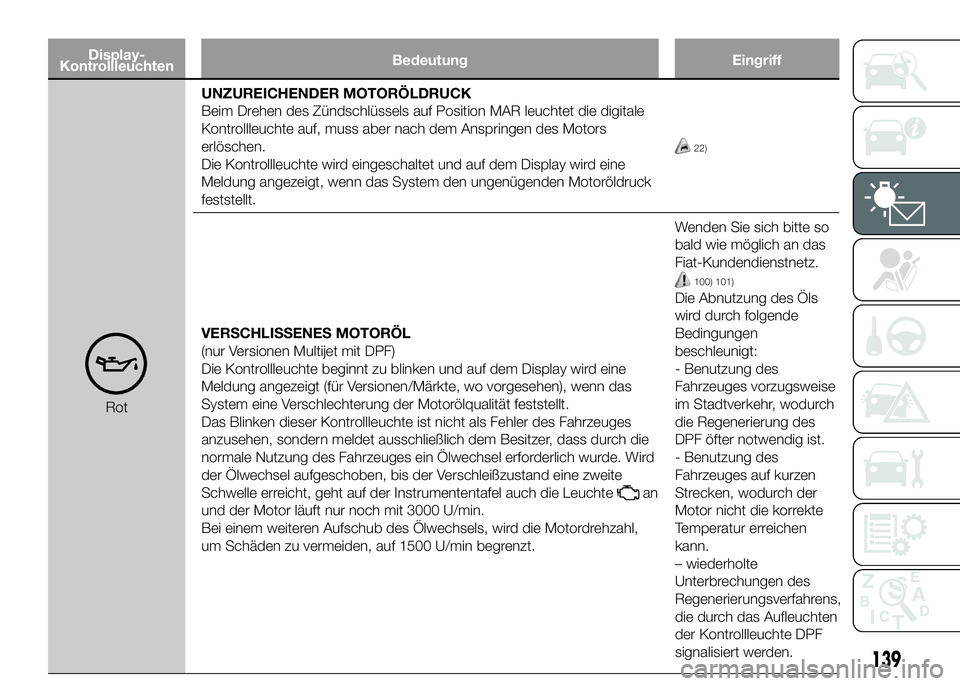

Display-
KontrollleuchtenBedeutung Eingriff
RotUNZUREICHENDER MOTORÖLDRUCK
Beim Drehen des Zündschlüssels auf Position MAR leuchtet die digitale
Kontrollleuchte auf, muss aber nach dem Anspringen des Motors
erlöschen.
Die Kontrollleuchte wird eingeschaltet und auf dem Display wird eine
Meldung angezeigt, wenn das System den ungenügenden Motoröldruck
feststellt.
22)
VERSCHLISSENES MOTORÖL
(nur Versionen Multijet mit DPF)
Die Kontrollleuchte beginnt zu blinken und auf dem Display wird eine
Meldung angezeigt (für Versionen/Märkte, wo vorgesehen), wenn das
System eine Verschlechterung der Motorölqualität feststellt.
Das Blinken dieser Kontrollleuchte ist nicht als Fehler des Fahrzeuges
anzusehen, sondern meldet ausschließlich dem Besitzer, dass durch die
normale Nutzung des Fahrzeuges ein Ölwechsel erforderlich wurde. Wird
der Ölwechsel aufgeschoben, bis der Verschleißzustand eine zweite
Schwelle erreicht, geht auf der Instrumententafel auch die Leuchte
an
und der Motor läuft nur noch mit 3000 U/min.
Bei einem weiteren Aufschub des Ölwechsels, wird die Motordrehzahl,
um Schäden zu vermeiden, auf 1500 U/min begrenzt.Wenden Sie sich bitte so
bald wie möglich an das
Fiat-Kundendienstnetz.
100) 101)
Die Abnutzung des Öls
wird durch folgende
Bedingungen
beschleunigt:
- Benutzung des
Fahrzeuges vorzugsweise
im Stadtverkehr, wodurch
die Regenerierung des
DPF öfter notwendig ist.
- Benutzung des
Fahrzeuges auf kurzen
Strecken, wodurch der
Motor nicht die korrekte
Temperatur erreichen
kann.
– wiederholte
Unterbrechungen des
Regenerierungsverfahrens,
die durch das Aufleuchten
der Kontrollleuchte DPF
signalisiert werden.
139

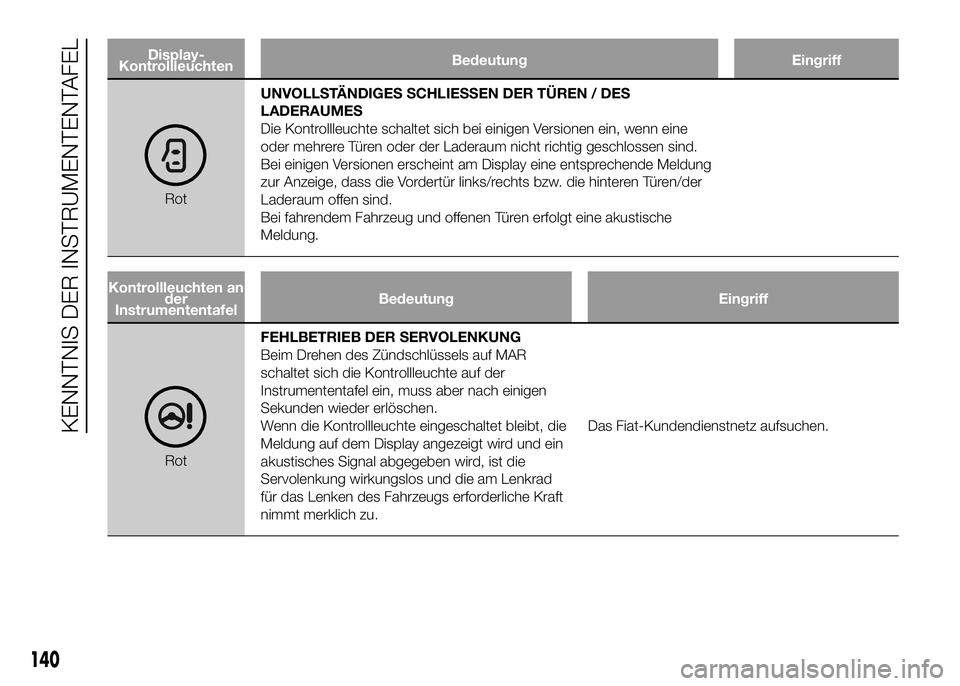

Display-
KontrollleuchtenBedeutung Eingriff
RotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN / DES
LADERAUMES
Die Kontrollleuchte schaltet sich bei einigen Versionen ein, wenn eine
oder mehrere Türen oder der Laderaum nicht richtig geschlossen sind.
Bei einigen Versionen erscheint am Display eine entsprechende Meldung
zur Anzeige, dass die Vordertür links/rechts bzw. die hinteren Türen/der
Laderaum offen sind.
Bei fahrendem Fahrzeug und offenen Türen erfolgt eine akustische
Meldung.
Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
RotFEHLBETRIEB DER SERVOLENKUNG
Beim Drehen des Zündschlüssels auf MAR
schaltet sich die Kontrollleuchte auf der
Instrumententafel ein, muss aber nach einigen
Sekunden wieder erlöschen.
Wenn die Kontrollleuchte eingeschaltet bleibt, die
Meldung auf dem Display angezeigt wird und ein
akustisches Signal abgegeben wird, ist die
Servolenkung wirkungslos und die am Lenkrad
für das Lenken des Fahrzeugs erforderliche Kraft
nimmt merklich zu.Das Fiat-Kundendienstnetz aufsuchen.
140
KENNTNIS DER INSTRUMENTENTAFEL
