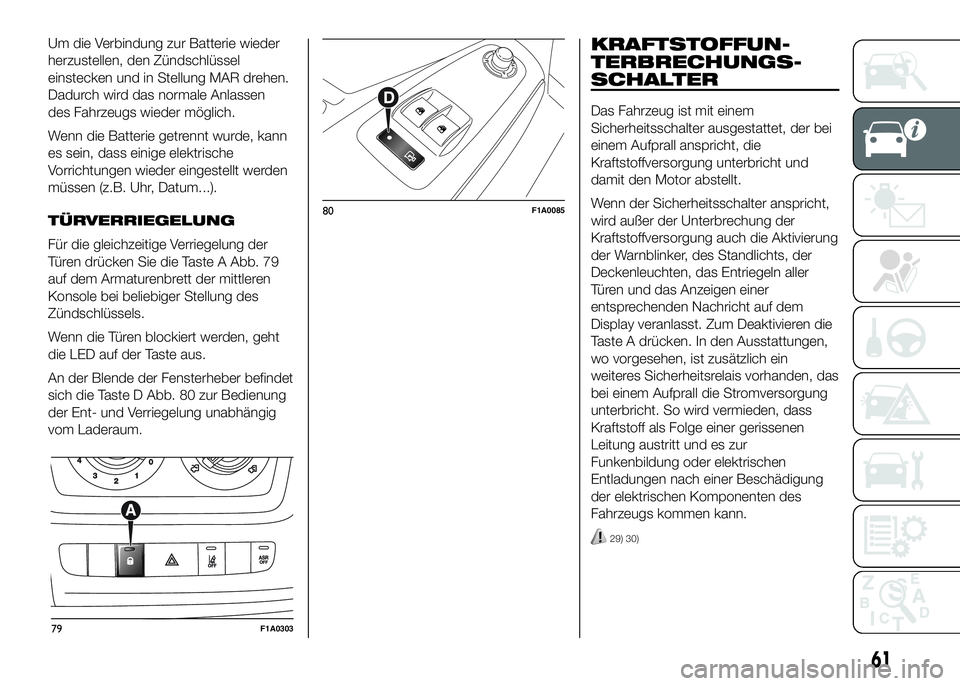

Um die Verbindung zur Batterie wieder
herzustellen, den Zündschlüssel
einstecken und in Stellung MAR drehen.
Dadurch wird das normale Anlassen
des Fahrzeugs wieder möglich.
Wenn die Batterie getrennt wurde, kann
es sein, dass einige elektrische
Vorrichtungen wieder eingestellt werden
müssen (z.B. Uhr, Datum...).
TÜRVERRIEGELUNG
Für die gleichzeitige Verriegelung der
Türen drücken Sie die Taste A Abb. 79
auf dem Armaturenbrett der mittleren
Konsole bei beliebiger Stellung des
Zündschlüssels.
Wenn die Türen blockiert werden, geht
die LED auf der Taste aus.
An der Blende der Fensterheber befindet
sich die Taste D Abb. 80 zur Bedienung
der Ent- und Verriegelung unabhängig
vom Laderaum.
.
KRAFTSTOFFUN-
TERBRECHUNGS-
SCHALTER
Das Fahrzeug ist mit einem
Sicherheitsschalter ausgestattet, der bei
einem Aufprall anspricht, die
Kraftstoffversorgung unterbricht und
damit den Motor abstellt.
Wenn der Sicherheitsschalter anspricht,
wird außer der Unterbrechung der
Kraftstoffversorgung auch die Aktivierung
der Warnblinker, des Standlichts, der
Deckenleuchten, das Entriegeln aller
Türen und das Anzeigen einer
entsprechenden Nachricht auf dem
Display veranlasst. Zum Deaktivieren die
Taste A drücken. In den Ausstattungen,
wo vorgesehen, ist zusätzlich ein
weiteres Sicherheitsrelais vorhanden, das
bei einem Aufprall die Stromversorgung
unterbricht. So wird vermieden, dass
Kraftstoff als Folge einer gerissenen
Leitung austritt und es zur
Funkenbildung oder elektrischen
Entladungen nach einer Beschädigung
der elektrischen Komponenten des
Fahrzeugs kommen kann.
29) 30)
79F1A0303
80F1A0085
61

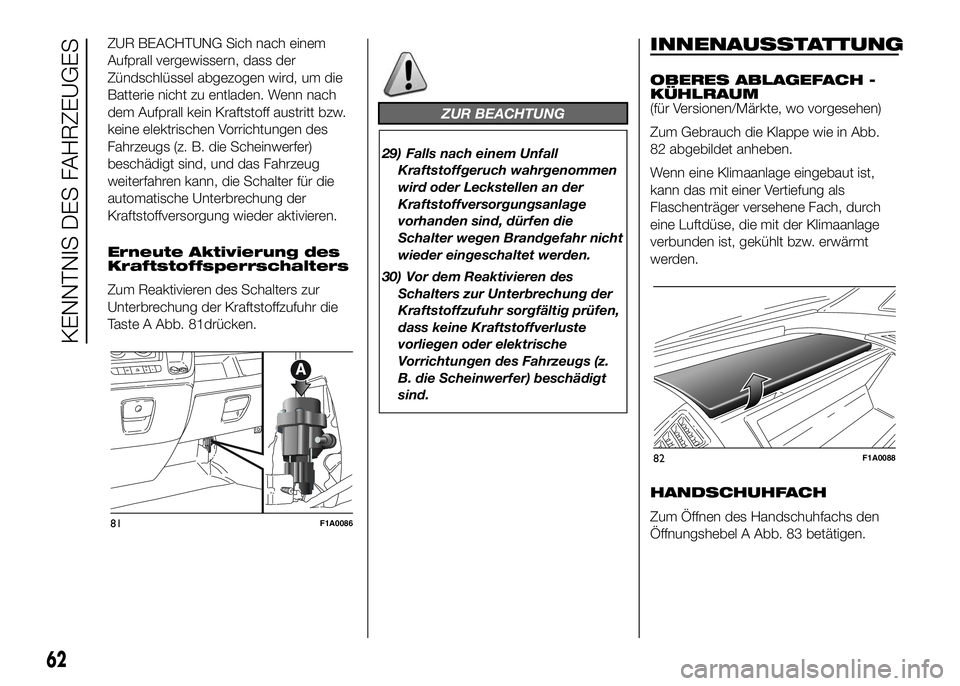

ZUR BEACHTUNG Sich nach einem
Aufprall vergewissern, dass der
Zündschlüssel abgezogen wird, um die
Batterie nicht zu entladen. Wenn nach
dem Aufprall kein Kraftstoff austritt bzw.
keine elektrischen Vorrichtungen des
Fahrzeugs (z. B. die Scheinwerfer)
beschädigt sind, und das Fahrzeug
weiterfahren kann, die Schalter für die
automatische Unterbrechung der
Kraftstoffversorgung wieder aktivieren.
Erneute Aktivierung des
Kraftstoffsperrschalters
Zum Reaktivieren des Schalters zur
Unterbrechung der Kraftstoffzufuhr die
Taste A Abb. 81drücken.
ZUR BEACHTUNG
29) Falls nach einem Unfall
Kraftstoffgeruch wahrgenommen
wird oder Leckstellen an der
Kraftstoffversorgungsanlage
vorhanden sind, dürfen die
Schalter wegen Brandgefahr nicht
wieder eingeschaltet werden.
30) Vor dem Reaktivieren des
Schalters zur Unterbrechung der
Kraftstoffzufuhr sorgfältig prüfen,
dass keine Kraftstoffverluste
vorliegen oder elektrische
Vorrichtungen des Fahrzeugs (z.
B. die Scheinwerfer) beschädigt
sind.
INNENAUSSTATTUNG
OBERES ABLAGEFACH -
KÜHLRAUM
(für Versionen/Märkte, wo vorgesehen)
Zum Gebrauch die Klappe wie in Abb.
82 abgebildet anheben.
Wenn eine Klimaanlage eingebaut ist,
kann das mit einer Vertiefung als
Flaschenträger versehene Fach, durch
eine Luftdüse, die mit der Klimaanlage
verbunden ist, gekühlt bzw. erwärmt
werden.
HANDSCHUHFACH
Zum Öffnen des Handschuhfachs den
Öffnungshebel A Abb. 83 betätigen.
81F1A0086
82F1A0088
62
KENNTNIS DES FAHRZEUGES

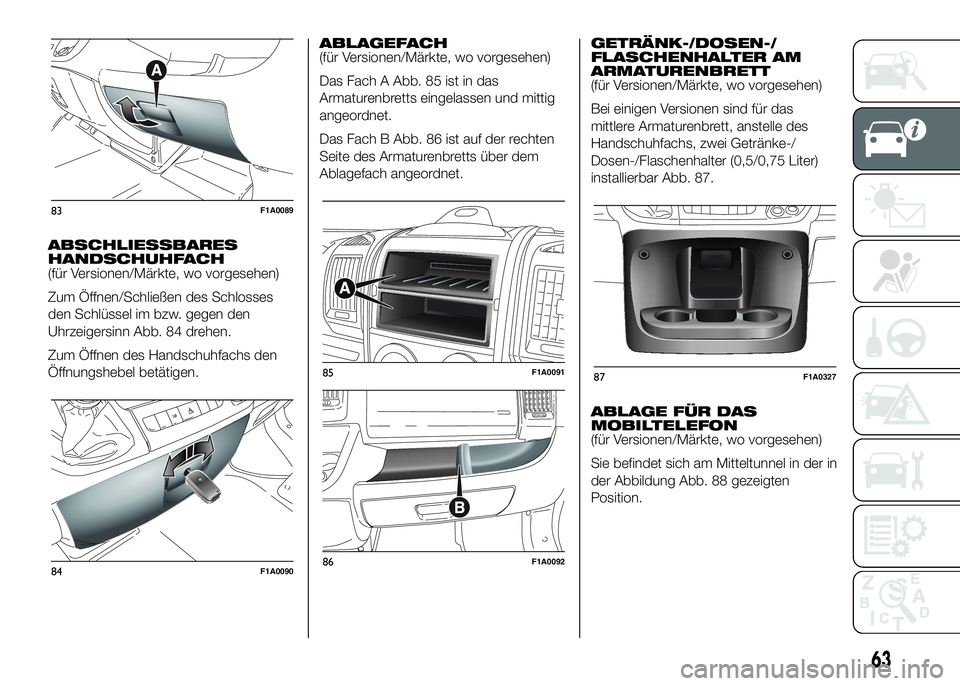

ABSCHLIESSBARES
HANDSCHUHFACH
(für Versionen/Märkte, wo vorgesehen)
Zum Öffnen/Schließen des Schlosses
den Schlüssel im bzw. gegen den
Uhrzeigersinn Abb. 84 drehen.
Zum Öffnen des Handschuhfachs den
Öffnungshebel betätigen.ABLAGEFACH
(für Versionen/Märkte, wo vorgesehen)
Das Fach A Abb. 85 ist in das
Armaturenbretts eingelassen und mittig
angeordnet.
Das Fach B Abb. 86 ist auf der rechten
Seite des Armaturenbretts über dem
Ablagefach angeordnet.GETRÄNK-/DOSEN-/
FLASCHENHALTER AM
ARMATURENBRETT
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen sind für das
mittlere Armaturenbrett, anstelle des
Handschuhfachs, zwei Getränke-/
Dosen-/Flaschenhalter (0,5/0,75 Liter)
installierbar Abb. 87.
ABLAGE FÜR DAS
MOBILTELEFON
(für Versionen/Märkte, wo vorgesehen)
Sie befindet sich am Mitteltunnel in der in
der Abbildung Abb. 88 gezeigten
Position.
83F1A0089
84F1A0090
85F1A0091
86F1A0092
87F1A0327
63

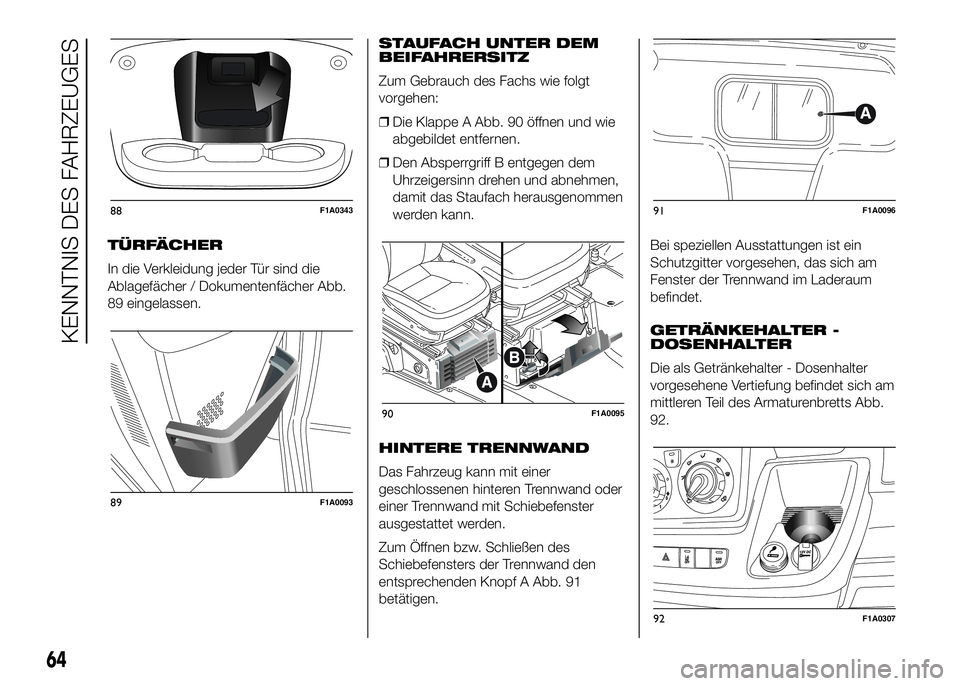

TÜRFÄCHER
In die Verkleidung jeder Tür sind die
Ablagefächer / Dokumentenfächer Abb.
89 eingelassen.STAUFACH UNTER DEM
BEIFAHRERSITZ
Zum Gebrauch des Fachs wie folgt
vorgehen:
❒Die Klappe A Abb. 90 öffnen und wie
abgebildet entfernen.
❒Den Absperrgriff B entgegen dem
Uhrzeigersinn drehen und abnehmen,
damit das Staufach herausgenommen
werden kann.
HINTERE TRENNWAND
Das Fahrzeug kann mit einer
geschlossenen hinteren Trennwand oder
einer Trennwand mit Schiebefenster
ausgestattet werden.
Zum Öffnen bzw. Schließen des
Schiebefensters der Trennwand den
entsprechenden Knopf A Abb. 91
betätigen.Bei speziellen Ausstattungen ist ein
Schutzgitter vorgesehen, das sich am
Fenster der Trennwand im Laderaum
befindet.
GETRÄNKEHALTER -
DOSENHALTER
Die als Getränkehalter - Dosenhalter
vorgesehene Vertiefung befindet sich am
mittleren Teil des Armaturenbretts Abb.
92.
88F1A0343
89F1A0093
90F1A0095
91F1A0096
92F1A0307
64
KENNTNIS DES FAHRZEUGES

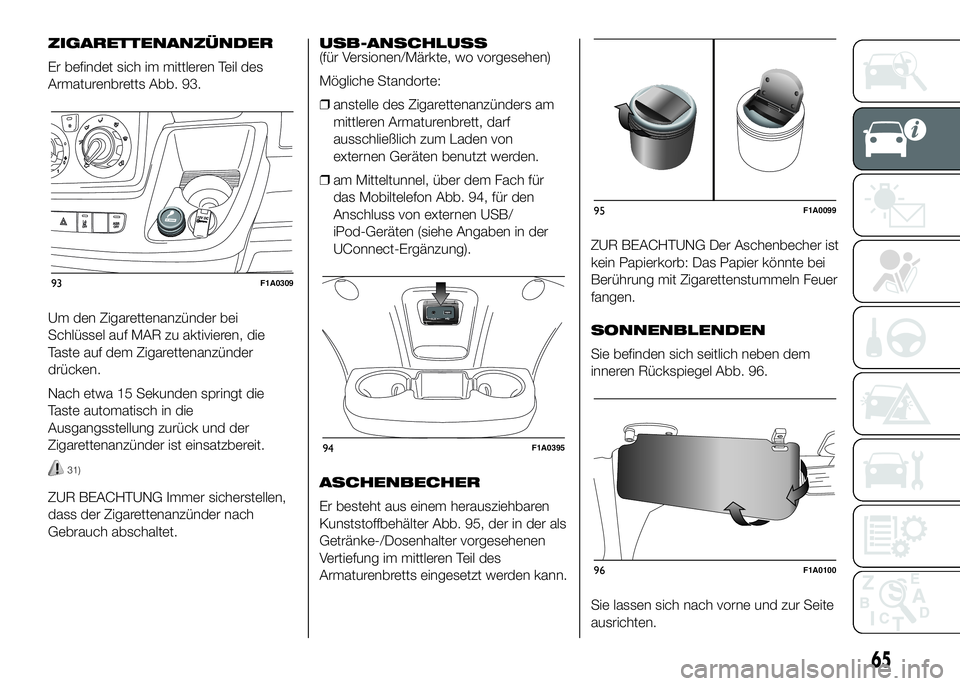

ZIGARETTENANZÜNDER
Er befindet sich im mittleren Teil des
Armaturenbretts Abb. 93.
Um den Zigarettenanzünder bei
Schlüssel auf MAR zu aktivieren, die
Taste auf dem Zigarettenanzünder
drücken.
Nach etwa 15 Sekunden springt die
Taste automatisch in die
Ausgangsstellung zurück und der
Zigarettenanzünder ist einsatzbereit.
31)
ZUR BEACHTUNG Immer sicherstellen,
dass der Zigarettenanzünder nach
Gebrauch abschaltet.USB-ANSCHLUSS
(für Versionen/Märkte, wo vorgesehen)
Mögliche Standorte:
❒anstelle des Zigarettenanzünders am
mittleren Armaturenbrett, darf
ausschließlich zum Laden von
externen Geräten benutzt werden.
❒am Mitteltunnel, über dem Fach für
das Mobiltelefon Abb. 94, für den
Anschluss von externen USB/
iPod-Geräten (siehe Angaben in der
UConnect-Ergänzung).
ASCHENBECHER
Er besteht aus einem herausziehbaren
Kunststoffbehälter Abb. 95, der in der als
Getränke-/Dosenhalter vorgesehenen
Vertiefung im mittleren Teil des
Armaturenbretts eingesetzt werden kann.ZUR BEACHTUNG Der Aschenbecher ist
kein Papierkorb: Das Papier könnte bei
Berührung mit Zigarettenstummeln Feuer
fangen.
SONNENBLENDEN
Sie befinden sich seitlich neben dem
inneren Rückspiegel Abb. 96.
Sie lassen sich nach vorne und zur Seite
ausrichten.
93F1A0309
94F1A0395
95F1A0099
96F1A0100
65

Bei allen Fahrzeugversionen ist die
Sonnenblende des Beifahrers mit einem
Kosmetikspiegel ausgestattet.
ZUR BEACHTUNG Auf beiden Seiten der
Sonnenblende ist ein Warnschild
angebracht, das darauf hinweist, dass
der Airbag deaktiviert werden muss,
wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. Immer die
Angaben an der Sonnenblende befolgen
(siehe Abschnitt „Frontairbags” im Kapitel
„Sicherheit”).
STROMABGRIFF
(für Versionen/Märkte, wo vorgesehen)
Der Stromabgriff befindet sich in der
Mitte des Armaturenbrettes neben dem
Zigarettenanzünder.
Zur Benutzung des Stromabgriffs den
Deckel A Abb. 97 öffnen.SCHREIBUNTERLAGE/
LESEPULT
(für Versionen/Märkte, wo vorgesehen)
In der Mitte des Armaturenbretts befindet
sich oberhalb vom Einbauraum des
Autoradios eine Schreibunterlage Abb.
98. Bei einigen Versionen kann diese
Schreibunterlage als Lesepult verwendet
werden, indem der hintere Teil
angehoben und wie in der Abbildung
gezeigt am Armaturenbrett abgestützt
wird.
Bei Versionen mit doppeltem
Beifahrerairbag ist die Schreibunterlage
fest.
32)
TABLET-HALTER
(für Versionen/Märkte, wo vorgesehen)
Der sichere Halter für das Tablet befindet
sich in der Mitte des Armaturenbretts
und sorgt für eine sichere Befestigung.
Wenn diese verwendet werden soll,
wie folgt vorgehen Abb. 99:
❒Den Hebel A nach unten bewegen, um
die Befestigungen B zu öffnen.
❒Das Tablet zwischen den
Blockiervorrichtungen B einführen.
❒Den Hebel A nach oben schieben und
kontrollieren, ob das Gerät fest sitzt.
33)
97F1A0308
98F1A010299F1A0342
66
KENNTNIS DES FAHRZEUGES

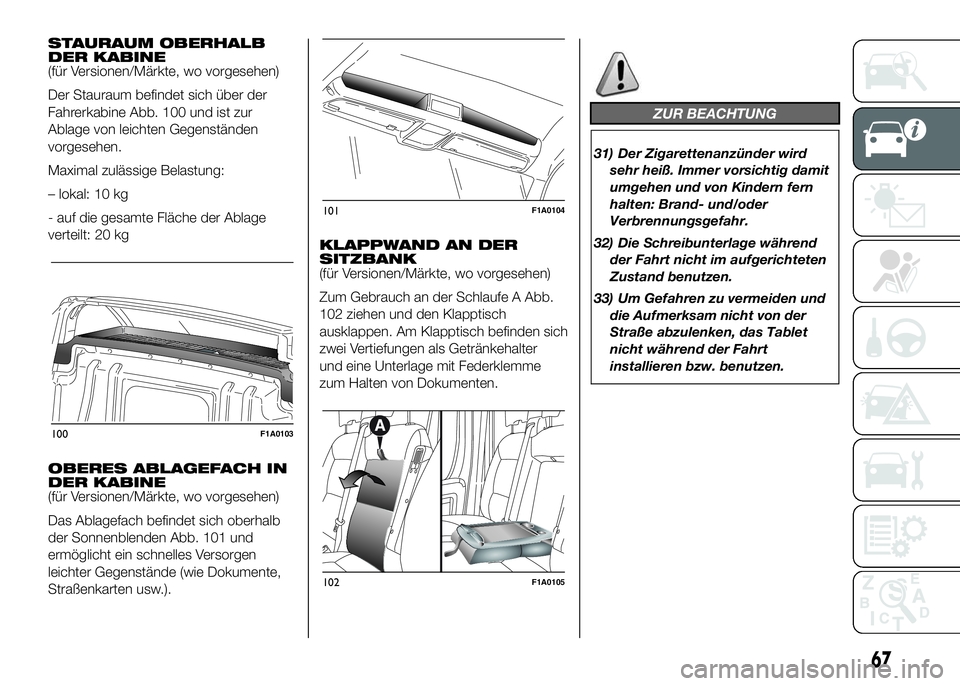

STAURAUM OBERHALB
DER KABINE
(für Versionen/Märkte, wo vorgesehen)
Der Stauraum befindet sich über der
Fahrerkabine Abb. 100 und ist zur
Ablage von leichten Gegenständen
vorgesehen.
Maximal zulässige Belastung:
– lokal: 10 kg
- auf die gesamte Fläche der Ablage
verteilt: 20 kg
OBERES ABLAGEFACH IN
DER KABINE
(für Versionen/Märkte, wo vorgesehen)
Das Ablagefach befindet sich oberhalb
der Sonnenblenden Abb. 101 und
ermöglicht ein schnelles Versorgen
leichter Gegenstände (wie Dokumente,
Straßenkarten usw.).KLAPPWAND AN DER
SITZBANK
(für Versionen/Märkte, wo vorgesehen)
Zum Gebrauch an der Schlaufe A Abb.
102 ziehen und den Klapptisch
ausklappen. Am Klapptisch befinden sich
zwei Vertiefungen als Getränkehalter
und eine Unterlage mit Federklemme
zum Halten von Dokumenten.
ZUR BEACHTUNG
31) Der Zigarettenanzünder wird
sehr heiß. Immer vorsichtig damit
umgehen und von Kindern fern
halten: Brand- und/oder
Verbrennungsgefahr.
32) Die Schreibunterlage während
der Fahrt nicht im aufgerichteten
Zustand benutzen.
33) Um Gefahren zu vermeiden und
die Aufmerksam nicht von der
Straße abzulenken, das Tablet
nicht während der Fahrt
installieren bzw. benutzen.
100F1A0103
101F1A0104
102F1A0105
67

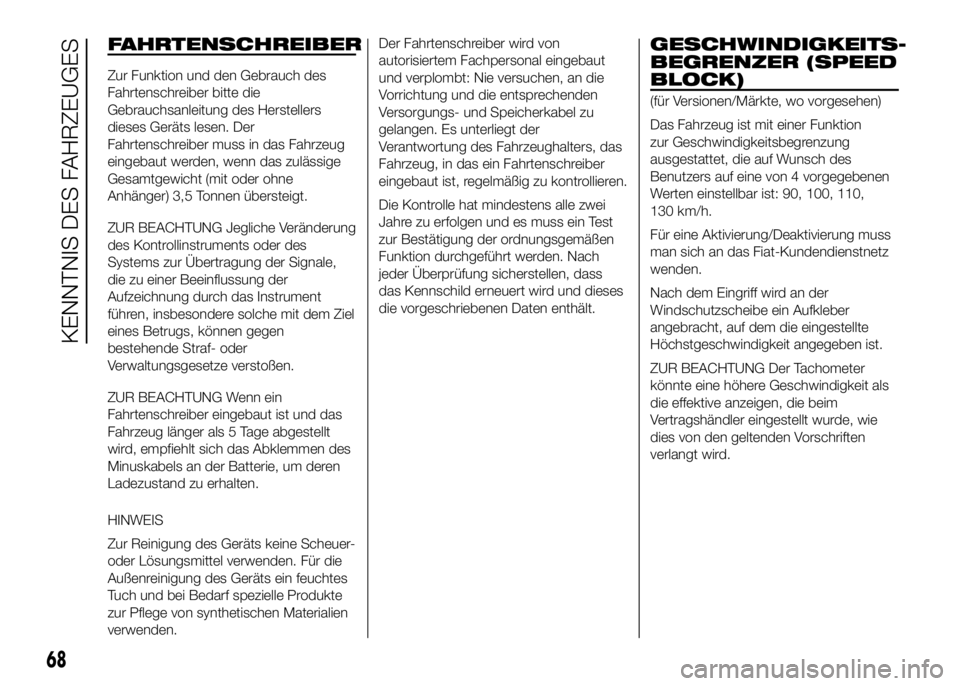

FAHRTENSCHREIBER
Zur Funktion und den Gebrauch des
Fahrtenschreiber bitte die
Gebrauchsanleitung des Herstellers
dieses Geräts lesen. Der
Fahrtenschreiber muss in das Fahrzeug
eingebaut werden, wenn das zulässige
Gesamtgewicht (mit oder ohne
Anhänger) 3,5 Tonnen übersteigt.
ZUR BEACHTUNG Jegliche Veränderung
des Kontrollinstruments oder des
Systems zur Übertragung der Signale,
die zu einer Beeinflussung der
Aufzeichnung durch das Instrument
führen, insbesondere solche mit dem Ziel
eines Betrugs, können gegen
bestehende Straf- oder
Verwaltungsgesetze verstoßen.
ZUR BEACHTUNG Wenn ein
Fahrtenschreiber eingebaut ist und das
Fahrzeug länger als 5 Tage abgestellt
wird, empfiehlt sich das Abklemmen des
Minuskabels an der Batterie, um deren
Ladezustand zu erhalten.
HINWEIS
Zur Reinigung des Geräts keine Scheuer-
oder Lösungsmittel verwenden. Für die
Außenreinigung des Geräts ein feuchtes
Tuch und bei Bedarf spezielle Produkte
zur Pflege von synthetischen Materialien
verwenden.Der Fahrtenschreiber wird von
autorisiertem Fachpersonal eingebaut
und verplombt: Nie versuchen, an die
Vorrichtung und die entsprechenden
Versorgungs- und Speicherkabel zu
gelangen. Es unterliegt der
Verantwortung des Fahrzeughalters, das
Fahrzeug, in das ein Fahrtenschreiber
eingebaut ist, regelmäßig zu kontrollieren.
Die Kontrolle hat mindestens alle zwei
Jahre zu erfolgen und es muss ein Test
zur Bestätigung der ordnungsgemäßen
Funktion durchgeführt werden. Nach
jeder Überprüfung sicherstellen, dass
das Kennschild erneuert wird und dieses
die vorgeschriebenen Daten enthält.
.
GESCHWINDIGKEITS-
BEGRENZER (SPEED
BLOCK)
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug ist mit einer Funktion
zur Geschwindigkeitsbegrenzung
ausgestattet, die auf Wunsch des
Benutzers auf eine von 4 vorgegebenen
Werten einstellbar ist: 90, 100, 110,
130 km/h.
Für eine Aktivierung/Deaktivierung muss
man sich an das Fiat-Kundendienstnetz
wenden.
Nach dem Eingriff wird an der
Windschutzscheibe ein Aufkleber
angebracht, auf dem die eingestellte
Höchstgeschwindigkeit angegeben ist.
ZUR BEACHTUNG Der Tachometer
könnte eine höhere Geschwindigkeit als
die effektive anzeigen, die beim
Vertragshändler eingestellt wurde, wie
dies von den geltenden Vorschriften
verlangt wird.
68
KENNTNIS DES FAHRZEUGES
