2016 FIAT DUCATO Betriebsanleitung (in German)

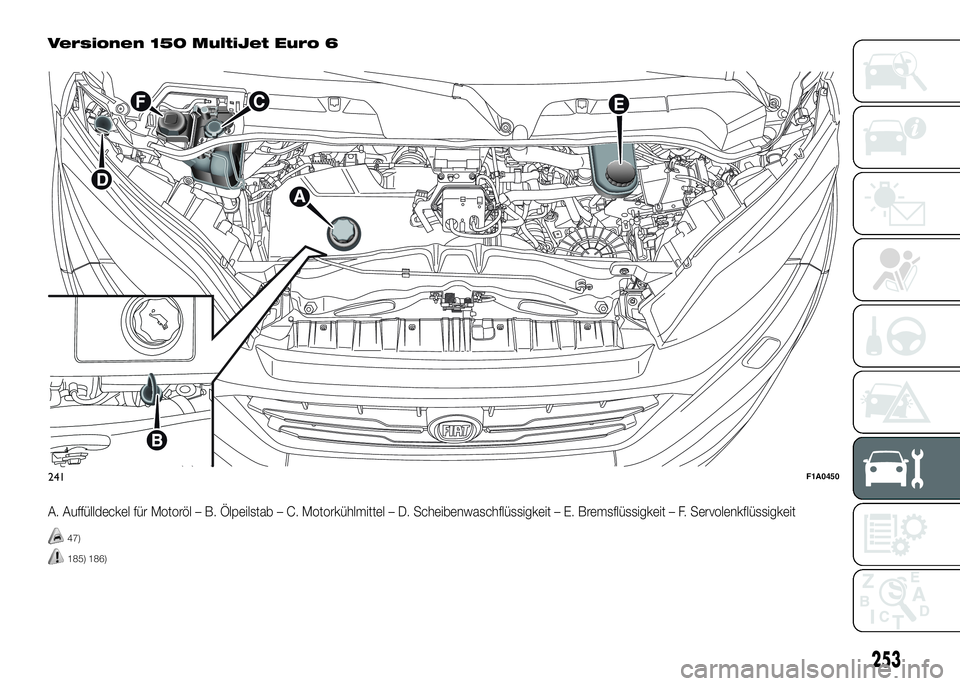

Versionen 150 MultiJet Euro 6
A. Auffülldeckel für Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Servolenkflüssigkeit
47)
185) 186)
241F1A0450
253

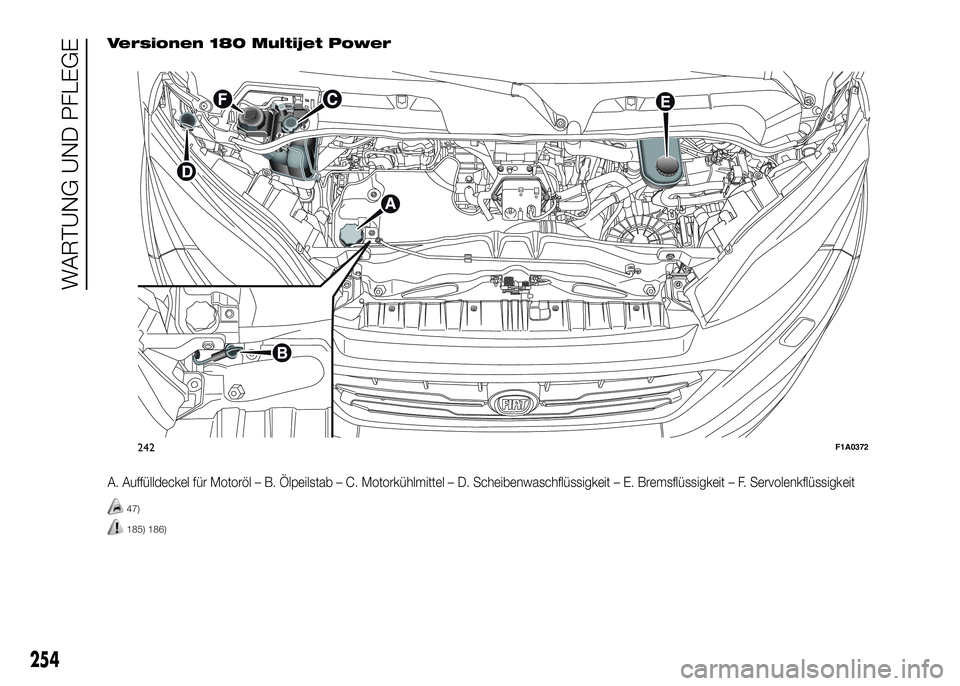

Versionen 180 Multijet Power
A. Auffülldeckel für Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Servolenkflüssigkeit
47)
185) 186)
242F1A0372
254
WARTUNG UND PFLEGE

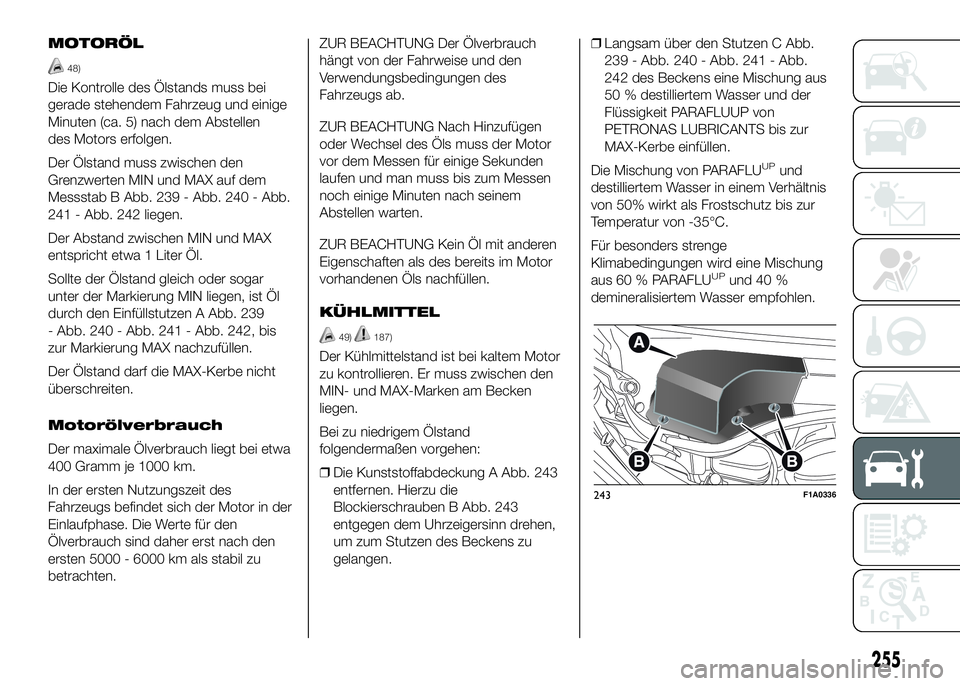

MOTORÖL
48)
Die Kontrolle des Ölstands muss bei
gerade stehendem Fahrzeug und einige
Minuten (ca. 5) nach dem Abstellen
des Motors erfolgen.
Der Ölstand muss zwischen den
Grenzwerten MIN und MAX auf dem
Messstab B Abb. 239 - Abb. 240 - Abb.
241 - Abb. 242 liegen.
Der Abstand zwischen MIN und MAX
entspricht etwa 1 Liter Öl.
Sollte der Ölstand gleich oder sogar
unter der Markierung MIN liegen, ist Öl
durch den Einfüllstutzen A Abb. 239
- Abb. 240 - Abb. 241 - Abb. 242, bis
zur Markierung MAX nachzufüllen.
Der Ölstand darf die MAX-Kerbe nicht
überschreiten.
Motorölverbrauch
Der maximale Ölverbrauch liegt bei etwa
400 Gramm je 1000 km.
In der ersten Nutzungszeit des
Fahrzeugs befindet sich der Motor in der
Einlaufphase. Die Werte für den
Ölverbrauch sind daher erst nach den
ersten 5000 - 6000 km als stabil zu
betrachten.ZUR BEACHTUNG Der Ölverbrauch
hängt von der Fahrweise und den
Verwendungsbedingungen des
Fahrzeugs ab.
ZUR BEACHTUNG Nach Hinzufügen
oder Wechsel des Öls muss der Motor
vor dem Messen für einige Sekunden
laufen und man muss bis zum Messen
noch einige Minuten nach seinem
Abstellen warten.
ZUR BEACHTUNG Kein Öl mit anderen
Eigenschaften als des bereits im Motor
vorhandenen Öls nachfüllen.
KÜHLMITTEL
49)187)
Der Kühlmittelstand ist bei kaltem Motor
zu kontrollieren. Er muss zwischen den
MIN- und MAX-Marken am Becken
liegen.
Bei zu niedrigem Ölstand
folgendermaßen vorgehen:
❒Die Kunststoffabdeckung A Abb. 243
entfernen. Hierzu die
Blockierschrauben B Abb. 243
entgegen dem Uhrzeigersinn drehen,
um zum Stutzen des Beckens zu
gelangen.❒Langsam über den Stutzen C Abb.
239 - Abb. 240 - Abb. 241 - Abb.
242 des Beckens eine Mischung aus
50 % destilliertem Wasser und der
Flüssigkeit PARAFLUUP von
PETRONAS LUBRICANTS bis zur
MAX-Kerbe einfüllen.
Die Mischung von PARAFLU
UPund
destilliertem Wasser in einem Verhältnis
von 50% wirkt als Frostschutz bis zur
Temperatur von -35°C.
Für besonders strenge
Klimabedingungen wird eine Mischung
aus 60 % PARAFLU
UPund 40 %
demineralisiertem Wasser empfohlen.
243F1A0336
255

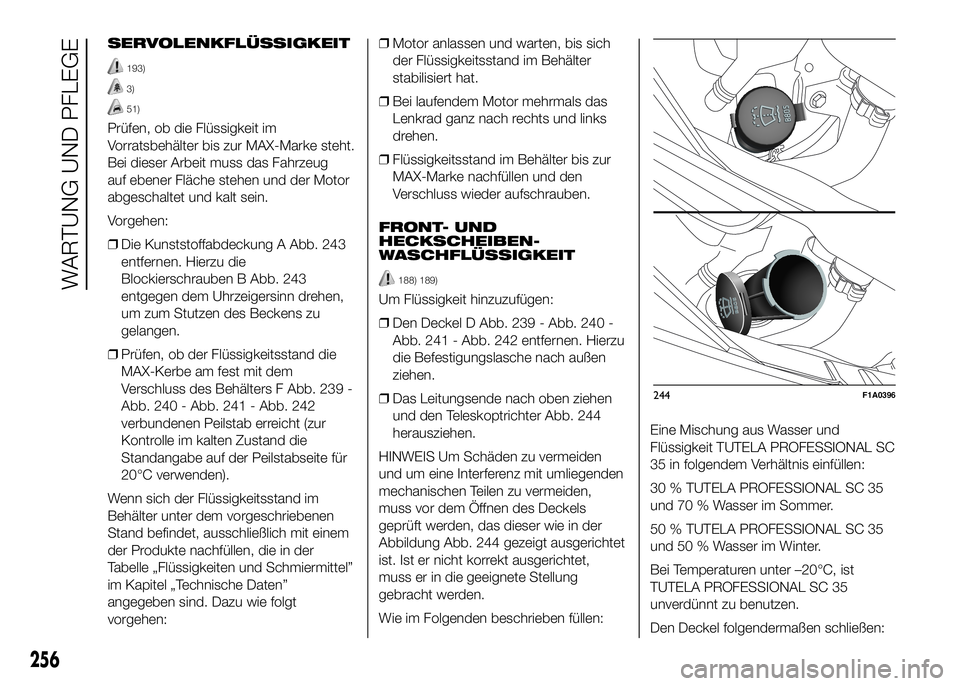

SERVOLENKFLÜSSIGKEIT
193)
3)
51)
Prüfen, ob die Flüssigkeit im
Vorratsbehälter bis zur MAX-Marke steht.
Bei dieser Arbeit muss das Fahrzeug
auf ebener Fläche stehen und der Motor
abgeschaltet und kalt sein.
Vorgehen:
❒Die Kunststoffabdeckung A Abb. 243
entfernen. Hierzu die
Blockierschrauben B Abb. 243
entgegen dem Uhrzeigersinn drehen,
um zum Stutzen des Beckens zu
gelangen.
❒Prüfen, ob der Flüssigkeitsstand die
MAX-Kerbe am fest mit dem
Verschluss des Behälters F Abb. 239 -
Abb. 240 - Abb. 241 - Abb. 242
verbundenen Peilstab erreicht (zur
Kontrolle im kalten Zustand die
Standangabe auf der Peilstabseite für
20°C verwenden).
Wenn sich der Flüssigkeitsstand im
Behälter unter dem vorgeschriebenen
Stand befindet, ausschließlich mit einem
der Produkte nachfüllen, die in der
Tabelle „Flüssigkeiten und Schmiermittel”
im Kapitel „Technische Daten”
angegeben sind. Dazu wie folgt
vorgehen:❒Motor anlassen und warten, bis sich
der Flüssigkeitsstand im Behälter
stabilisiert hat.
❒Bei laufendem Motor mehrmals das
Lenkrad ganz nach rechts und links
drehen.
❒Flüssigkeitsstand im Behälter bis zur
MAX-Marke nachfüllen und den
Verschluss wieder aufschrauben.
FRONT- UND
HECKSCHEIBEN-
WASCHFLÜSSIGKEIT
188) 189)
Um Flüssigkeit hinzuzufügen:
❒Den Deckel D Abb. 239 - Abb. 240 -
Abb. 241 - Abb. 242 entfernen. Hierzu
die Befestigungslasche nach außen
ziehen.
❒Das Leitungsende nach oben ziehen
und den Teleskoptrichter Abb. 244
herausziehen.
HINWEIS Um Schäden zu vermeiden
und um eine Interferenz mit umliegenden
mechanischen Teilen zu vermeiden,
muss vor dem Öffnen des Deckels
geprüft werden, das dieser wie in der
Abbildung Abb. 244 gezeigt ausgerichtet
ist. Ist er nicht korrekt ausgerichtet,
muss er in die geeignete Stellung
gebracht werden.
Wie im Folgenden beschrieben füllen:Eine Mischung aus Wasser und
Flüssigkeit TUTELA PROFESSIONAL SC
35 in folgendem Verhältnis einfüllen:
30 % TUTELA PROFESSIONAL SC 35
und 70 % Wasser im Sommer.
50 % TUTELA PROFESSIONAL SC 35
und 50 % Wasser im Winter.
Bei Temperaturen unter –20°C, ist
TUTELA PROFESSIONAL SC 35
unverdünnt zu benutzen.
Den Deckel folgendermaßen schließen:
244F1A0396
256
WARTUNG UND PFLEGE

❒Den Trichter bis zur Blockierung
eindrücken.
❒Den Deckel schließen.
190)

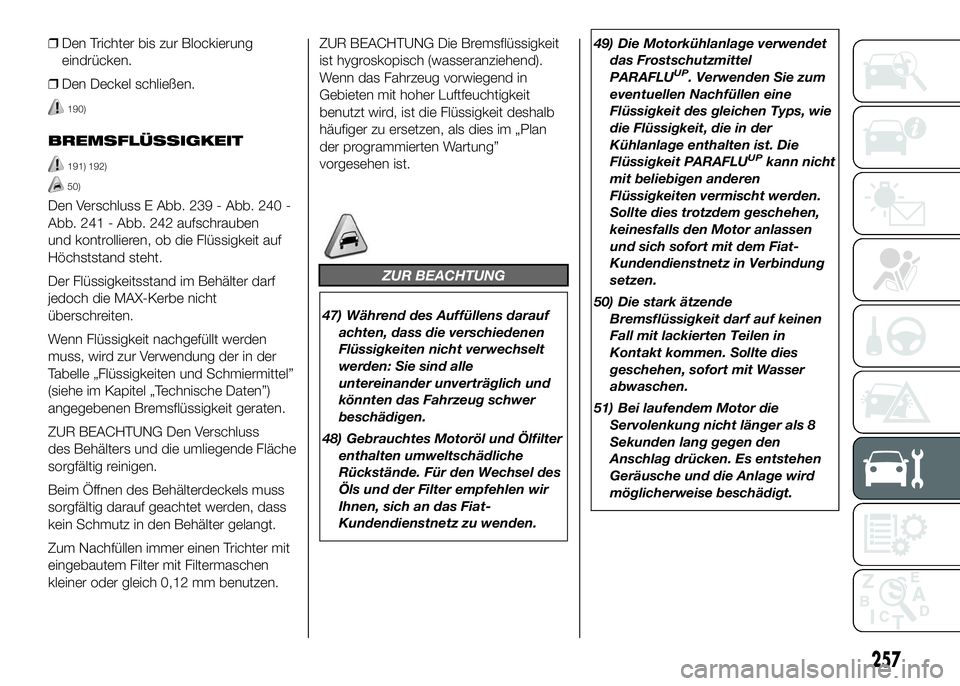

BREMSFLÜSSIGKEIT
191) 192)
50)
Den Verschluss E Abb. 239 - Abb. 240 -
Abb. 241 - Abb. 242 aufschrauben
und kontrollieren, ob die Flüssigkeit auf
Höchststand steht.
Der Flüssigkeitsstand im Behälter darf
jedoch die MAX-Kerbe nicht
überschreiten.
Wenn Flüssigkeit nachgefüllt werden
muss, wird zur Verwendung der in der
Tabelle „Flüssigkeiten und Schmiermittel”
(siehe im Kapitel „Technische Daten”)
angegebenen Bremsflüssigkeit geraten.
ZUR BEACHTUNG Den Verschluss
des Behälters und die umliegende Fläche
sorgfältig reinigen.
Beim Öffnen des Behälterdeckels muss
sorgfältig darauf geachtet werden, dass
kein Schmutz in den Behälter gelangt.
Zum Nachfüllen immer einen Trichter mit
eingebautem Filter mit Filtermaschen
kleiner oder gleich 0,12 mm benutzen.ZUR BEACHTUNG Die Bremsflüssigkeit
ist hygroskopisch (wasseranziehend).
Wenn das Fahrzeug vorwiegend in
Gebieten mit hoher Luftfeuchtigkeit
benutzt wird, ist die Flüssigkeit deshalb
häufiger zu ersetzen, als dies im „Plan
der programmierten Wartung”
vorgesehen ist.
ZUR BEACHTUNG
47) Während des Auffüllens darauf
achten, dass die verschiedenen
Flüssigkeiten nicht verwechselt
werden: Sie sind alle
untereinander unverträglich und
könnten das Fahrzeug schwer
beschädigen.
48) Gebrauchtes Motoröl und Ölfilter
enthalten umweltschädliche
Rückstände. Für den Wechsel des
Öls und der Filter empfehlen wir
Ihnen, sich an das Fiat-
Kundendienstnetz zu wenden.49) Die Motorkühlanlage verwendet
das Frostschutzmittel
PARAFLU
UP. Verwenden Sie zum
eventuellen Nachfüllen eine
Flüssigkeit des gleichen Typs, wie
die Flüssigkeit, die in der
Kühlanlage enthalten ist. Die
Flüssigkeit PARAFLU
UPkann nicht
mit beliebigen anderen
Flüssigkeiten vermischt werden.
Sollte dies trotzdem geschehen,
keinesfalls den Motor anlassen
und sich sofort mit dem Fiat-
Kundendienstnetz in Verbindung
setzen.
50) Die stark ätzende
Bremsflüssigkeit darf auf keinen
Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies
geschehen, sofort mit Wasser
abwaschen.
51) Bei laufendem Motor die
Servolenkung nicht länger als 8
Sekunden lang gegen den
Anschlag drücken. Es entstehen
Geräusche und die Anlage wird
möglicherweise beschädigt.
257

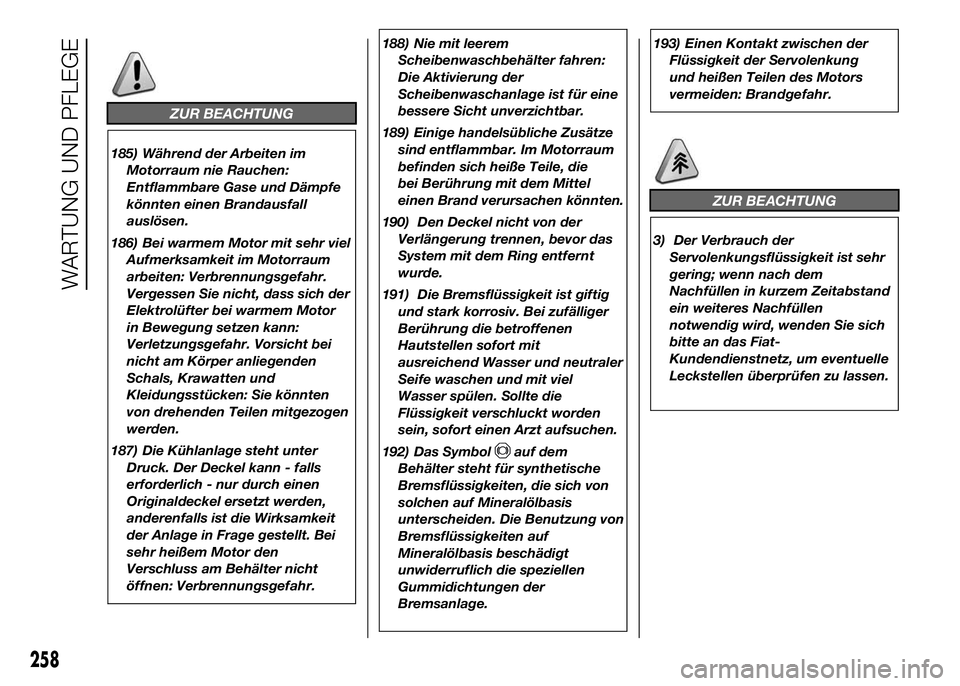

ZUR BEACHTUNG
185) Während der Arbeiten im
Motorraum nie Rauchen:
Entflammbare Gase und Dämpfe
könnten einen Brandausfall
auslösen.
186) Bei warmem Motor mit sehr viel
Aufmerksamkeit im Motorraum
arbeiten: Verbrennungsgefahr.
Vergessen Sie nicht, dass sich der
Elektrolüfter bei warmem Motor
in Bewegung setzen kann:
Verletzungsgefahr. Vorsicht bei
nicht am Körper anliegenden
Schals, Krawatten und
Kleidungsstücken: Sie könnten
von drehenden Teilen mitgezogen
werden.
187) Die Kühlanlage steht unter
Druck. Der Deckel kann - falls
erforderlich - nur durch einen
Originaldeckel ersetzt werden,
anderenfalls ist die Wirksamkeit
der Anlage in Frage gestellt. Bei
sehr heißem Motor den
Verschluss am Behälter nicht
öffnen: Verbrennungsgefahr.188) Nie mit leerem
Scheibenwaschbehälter fahren:
Die Aktivierung der
Scheibenwaschanlage ist für eine
bessere Sicht unverzichtbar.
189) Einige handelsübliche Zusätze
sind entflammbar. Im Motorraum
befinden sich heiße Teile, die
bei Berührung mit dem Mittel
einen Brand verursachen könnten.
190) Den Deckel nicht von der
Verlängerung trennen, bevor das
System mit dem Ring entfernt
wurde.
191) Die Bremsflüssigkeit ist giftig
und stark korrosiv. Bei zufälliger
Berührung die betroffenen
Hautstellen sofort mit
ausreichend Wasser und neutraler
Seife waschen und mit viel
Wasser spülen. Sollte die
Flüssigkeit verschluckt worden
sein, sofort einen Arzt aufsuchen.
192) Das Symbol
auf dem
Behälter steht für synthetische
Bremsflüssigkeiten, die sich von
solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf
Mineralölbasis beschädigt
unwiderruflich die speziellen
Gummidichtungen der
Bremsanlage.193) Einen Kontakt zwischen der
Flüssigkeit der Servolenkung
und heißen Teilen des Motors
vermeiden: Brandgefahr.
ZUR BEACHTUNG
3) Der Verbrauch der
Servolenkungsflüssigkeit ist sehr
gering; wenn nach dem
Nachfüllen in kurzem Zeitabstand
ein weiteres Nachfüllen
notwendig wird, wenden Sie sich
bitte an das Fiat-
Kundendienstnetz, um eventuelle
Leckstellen überprüfen zu lassen.
258
WARTUNG UND PFLEGE

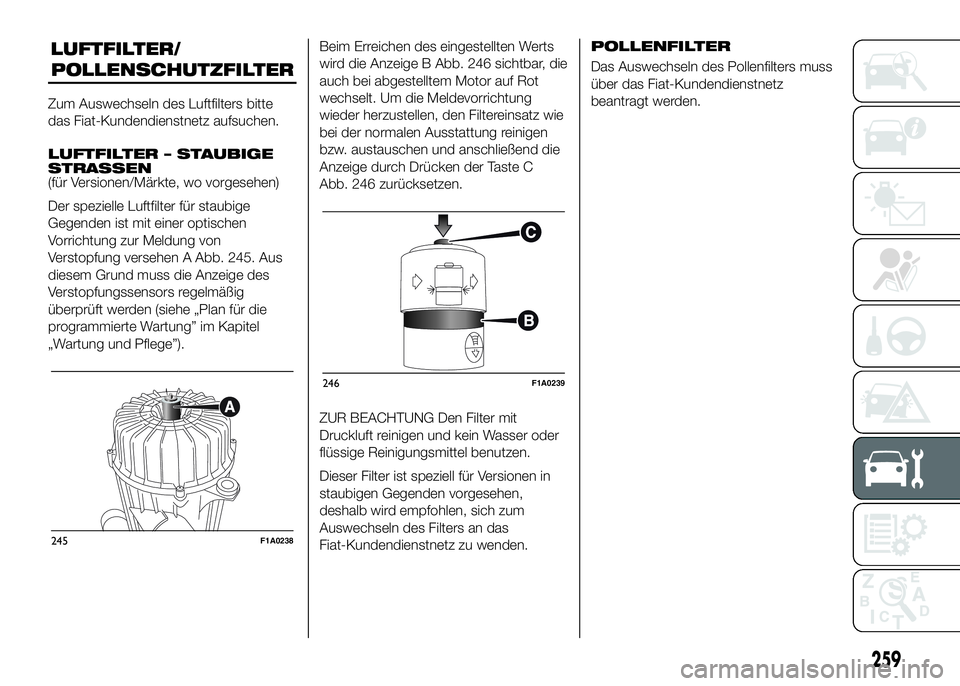

LUFTFILTER/
Zum Auswechseln des Luftfilters bitte
das Fiat-Kundendienstnetz aufsuchen.
LUFTFILTER – STAUBIGE
STRASSEN
(für Versionen/Märkte, wo vorgesehen)
Der spezielle Luftfilter für staubige
Gegenden ist mit einer optischen
Vorrichtung zur Meldung von
Verstopfung versehen A Abb. 245. Aus
diesem Grund muss die Anzeige des
Verstopfungssensors regelmäßig
überprüft werden (siehe „Plan für die
programmierte Wartung” im Kapitel
„Wartung und Pflege”).Beim Erreichen des eingestellten Werts
wird die Anzeige B Abb. 246 sichtbar, die
auch bei abgestelltem Motor auf Rot
wechselt. Um die Meldevorrichtung
wieder herzustellen, den Filtereinsatz wie
bei der normalen Ausstattung reinigen
bzw. austauschen und anschließend die
Anzeige durch Drücken der Taste C
Abb. 246 zurücksetzen.
ZUR BEACHTUNG Den Filter mit
Druckluft reinigen und kein Wasser oder
flüssige Reinigungsmittel benutzen.
Dieser Filter ist speziell für Versionen in
staubigen Gegenden vorgesehen,
deshalb wird empfohlen, sich zum
Auswechseln des Filters an das
Fiat-Kundendienstnetz zu wenden.POLLENFILTER
Das Auswechseln des Pollenfilters muss
über das Fiat-Kundendienstnetz
beantragt werden.
245F1A0238
246F1A0239
259
POLLENSCHUTZFILTER

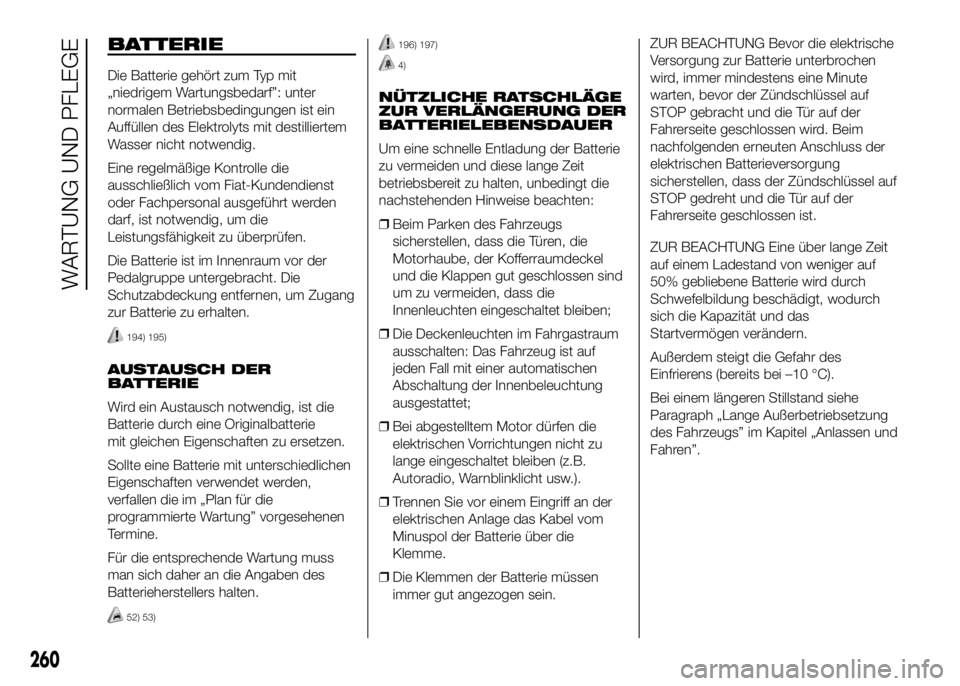

BATTERIE
Die Batterie gehört zum Typ mit
„niedrigem Wartungsbedarf”: unter
normalen Betriebsbedingungen ist ein
Auffüllen des Elektrolyts mit destilliertem
Wasser nicht notwendig.
Eine regelmäßige Kontrolle die
ausschließlich vom Fiat-Kundendienst
oder Fachpersonal ausgeführt werden
darf, ist notwendig, um die
Leistungsfähigkeit zu überprüfen.
Die Batterie ist im Innenraum vor der
Pedalgruppe untergebracht. Die
Schutzabdeckung entfernen, um Zugang
zur Batterie zu erhalten.
194) 195)
AUSTAUSCH DER
BATTERIE
Wird ein Austausch notwendig, ist die
Batterie durch eine Originalbatterie
mit gleichen Eigenschaften zu ersetzen.
Sollte eine Batterie mit unterschiedlichen
Eigenschaften verwendet werden,
verfallen die im „Plan für die
programmierte Wartung” vorgesehenen
Termine.
Für die entsprechende Wartung muss
man sich daher an die Angaben des
Batterieherstellers halten.
52) 53)
196) 197)
4)
NÜTZLICHE RATSCHLÄGE
ZUR VERLÄNGERUNG DER
BATTERIELEBENSDAUER
Um eine schnelle Entladung der Batterie
zu vermeiden und diese lange Zeit
betriebsbereit zu halten, unbedingt die
nachstehenden Hinweise beachten:
❒Beim Parken des Fahrzeugs
sicherstellen, dass die Türen, die
Motorhaube, der Kofferraumdeckel
und die Klappen gut geschlossen sind
um zu vermeiden, dass die
Innenleuchten eingeschaltet bleiben;
❒Die Deckenleuchten im Fahrgastraum
ausschalten: Das Fahrzeug ist auf
jeden Fall mit einer automatischen
Abschaltung der Innenbeleuchtung
ausgestattet;
❒Bei abgestelltem Motor dürfen die
elektrischen Vorrichtungen nicht zu
lange eingeschaltet bleiben (z.B.
Autoradio, Warnblinklicht usw.).
❒Trennen Sie vor einem Eingriff an der
elektrischen Anlage das Kabel vom
Minuspol der Batterie über die
Klemme.
❒Die Klemmen der Batterie müssen
immer gut angezogen sein.ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen
wird, immer mindestens eine Minute
warten, bevor der Zündschlüssel auf
STOP gebracht und die Tür auf der
Fahrerseite geschlossen wird. Beim
nachfolgenden erneuten Anschluss der
elektrischen Batterieversorgung
sicherstellen, dass der Zündschlüssel auf
STOP gedreht und die Tür auf der
Fahrerseite geschlossen ist.
ZUR BEACHTUNG Eine über lange Zeit
auf einem Ladestand von weniger auf
50% gebliebene Batterie wird durch
Schwefelbildung beschädigt, wodurch
sich die Kapazität und das
Startvermögen verändern.
Außerdem steigt die Gefahr des
Einfrierens (bereits bei –10 °C).
Bei einem längeren Stillstand siehe
Paragraph „Lange Außerbetriebsetzung
des Fahrzeugs” im Kapitel „Anlassen und
Fahren”.
260
WARTUNG UND PFLEGE
