2016 FIAT DUCATO Betriebsanleitung (in German)

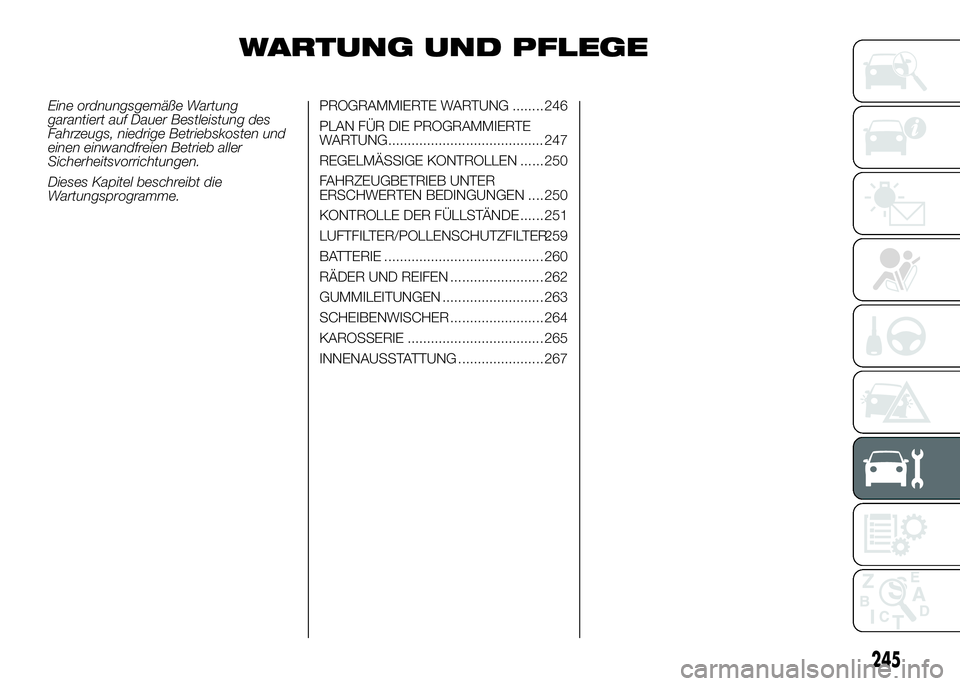

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistung des
Fahrzeugs, niedrige Betriebskosten und
einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel beschreibt die
Wartungsprogramme.PROGRAMMIERTE WARTUNG ........ 246
PLAN FÜR DIE PROGRAMMIERTE
WARTUNG........................................ 247
REGELMÄSSIGE KONTROLLEN ...... 250
FAHRZEUGBETRIEB UNTER
ERSCHWERTEN BEDINGUNGEN .... 250
KONTROLLE DER FÜLLSTÄNDE ...... 251
LUFTFILTER/POLLENSCHUTZFILTER.259
BATTERIE ......................................... 260
RÄDER UND REIFEN ........................ 262
GUMMILEITUNGEN .......................... 263
SCHEIBENWISCHER ........................ 264
KAROSSERIE ................................... 265
INNENAUSSTATTUNG ...................... 267
245

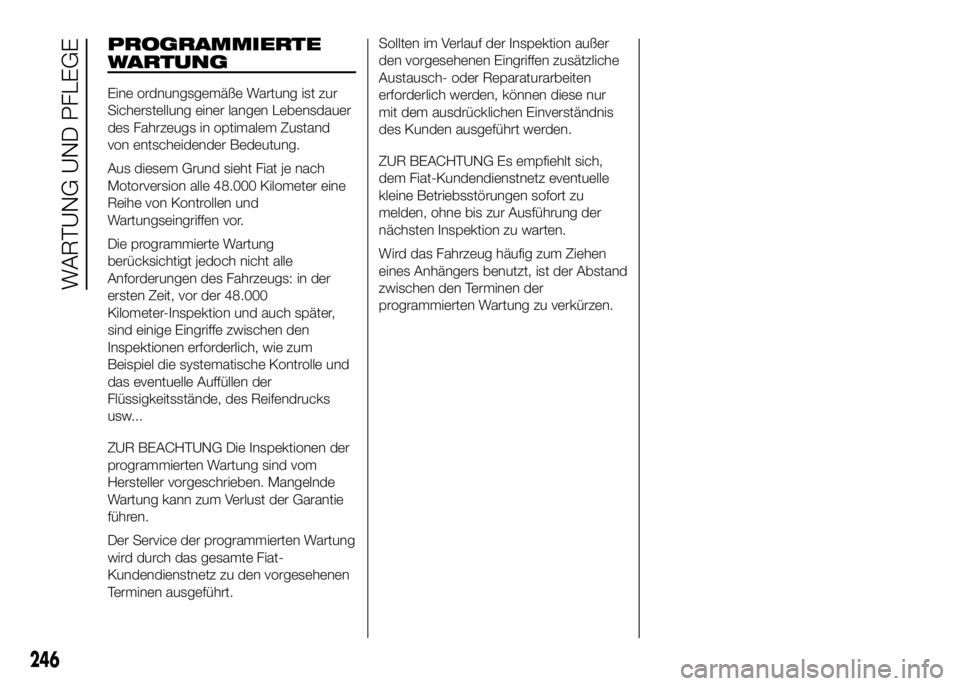

PROGRAMMIERTE
WARTUNG
Eine ordnungsgemäße Wartung ist zur
Sicherstellung einer langen Lebensdauer
des Fahrzeugs in optimalem Zustand
von entscheidender Bedeutung.
Aus diesem Grund sieht Fiat je nach
Motorversion alle 48.000 Kilometer eine
Reihe von Kontrollen und
Wartungseingriffen vor.
Die programmierte Wartung
berücksichtigt jedoch nicht alle
Anforderungen des Fahrzeugs: in der
ersten Zeit, vor der 48.000
Kilometer-Inspektion und auch später,
sind einige Eingriffe zwischen den
Inspektionen erforderlich, wie zum
Beispiel die systematische Kontrolle und
das eventuelle Auffüllen der
Flüssigkeitsstände, des Reifendrucks
usw...
ZUR BEACHTUNG Die Inspektionen der
programmierten Wartung sind vom
Hersteller vorgeschrieben. Mangelnde
Wartung kann zum Verlust der Garantie
führen.
Der Service der programmierten Wartung
wird durch das gesamte Fiat-
Kundendienstnetz zu den vorgesehenen
Terminen ausgeführt.Sollten im Verlauf der Inspektion außer
den vorgesehenen Eingriffen zusätzliche
Austausch- oder Reparaturarbeiten
erforderlich werden, können diese nur
mit dem ausdrücklichen Einverständnis
des Kunden ausgeführt werden.
ZUR BEACHTUNG Es empfiehlt sich,
dem Fiat-Kundendienstnetz eventuelle
kleine Betriebsstörungen sofort zu
melden, ohne bis zur Ausführung der
nächsten Inspektion zu warten.
Wird das Fahrzeug häufig zum Ziehen
eines Anhängers benutzt, ist der Abstand
zwischen den Terminen der
programmierten Wartung zu verkürzen.
246
WARTUNG UND PFLEGE

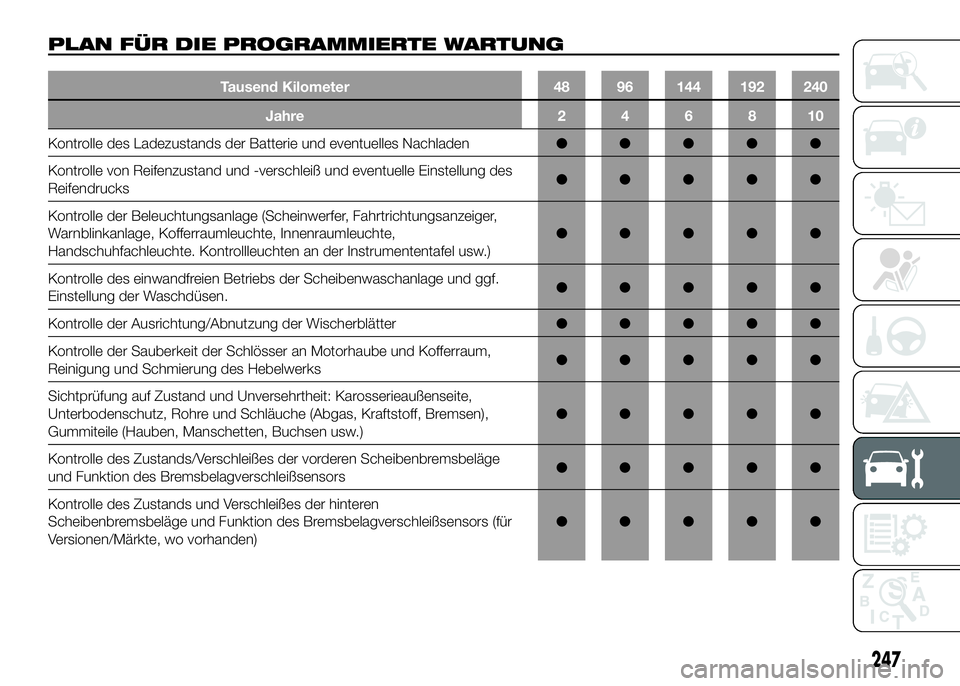

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
Tausend Kilometer 48 96 144 192 240
Jahre246810
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen●●●●●
Kontrolle von Reifenzustand und -verschleiß und eventuelle Einstellung des
Reifendrucks●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte. Kontrollleuchten an der Instrumententafel usw.)●●●●●
Kontrolle des einwandfreien Betriebs der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.●●●●●
Kontrolle der Ausrichtung/Abnutzung der Wischerblätter●●●●●
Kontrolle der Sauberkeit der Schlösser an Motorhaube und Kofferraum,
Reinigung und Schmierung des Hebelwerks●●●●●
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche (Abgas, Kraftstoff, Bremsen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)●●●●●
Kontrolle des Zustands/Verschleißes der vorderen Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors●●●●●
Kontrolle des Zustands und Verschleißes der hinteren
Scheibenbremsbeläge und Funktion des Bremsbelagverschleißsensors (für
Versionen/Märkte, wo vorhanden)●●●●●
247

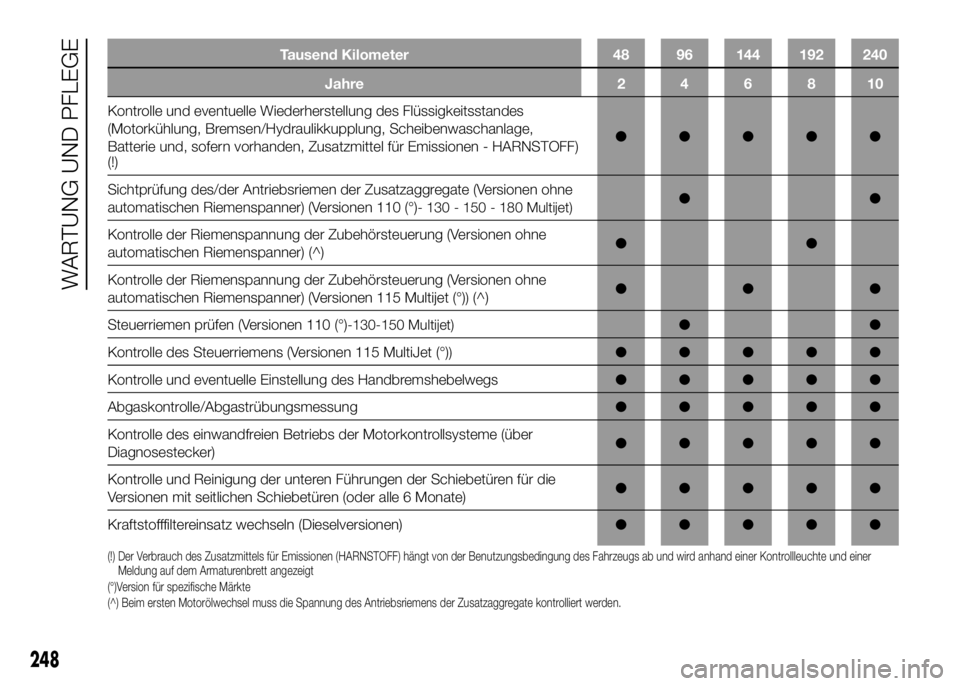

Tausend Kilometer 48 96 144 192 240
Jahre246810
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, Bremsen/Hydraulikkupplung, Scheibenwaschanlage,
Batterie und, sofern vorhanden, Zusatzmittel für Emissionen - HARNSTOFF)
(!)●●●●●
Sichtprüfung des/der Antriebsriemen der Zusatzaggregate (Versionen ohne
automatischen Riemenspanner) (Versionen 110 (°)
- 130 - 150 - 180 Multijet)●●
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen ohne
automatischen Riemenspanner) (^)●●
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen ohne
automatischen Riemenspanner) (Versionen 115 Multijet (°)
)(^)●●●
Steuerriemen prüfen (Versionen 110 (°)
-130-150 Multijet)●●
Kontrolle des Steuerriemens (Versionen 115 MultiJet (°)
)●●●●●
Kontrolle und eventuelle Einstellung des Handbremshebelwegs●●●●●
Abgaskontrolle/Abgastrübungsmessung●●●●●
Kontrolle des einwandfreien Betriebs der Motorkontrollsysteme (über
Diagnosestecker)●●●●●
Kontrolle und Reinigung der unteren Führungen der Schiebetüren für die
Versionen mit seitlichen Schiebetüren (oder alle 6 Monate)●●●●●
Kraftstofffiltereinsatz wechseln (Dieselversionen)●●●●●
(!) Der Verbrauch des Zusatzmittels für Emissionen (HARNSTOFF) hängt von der Benutzungsbedingung des Fahrzeugs ab und wird anhand einer Kontrollleuchte und einer
Meldung auf dem Armaturenbrett angezeigt
(°)Version für spezifische Märkte
(^) Beim ersten Motorölwechsel muss die Spannung des Antriebsriemens der Zusatzaggregate kontrolliert werden.
248
WARTUNG UND PFLEGE

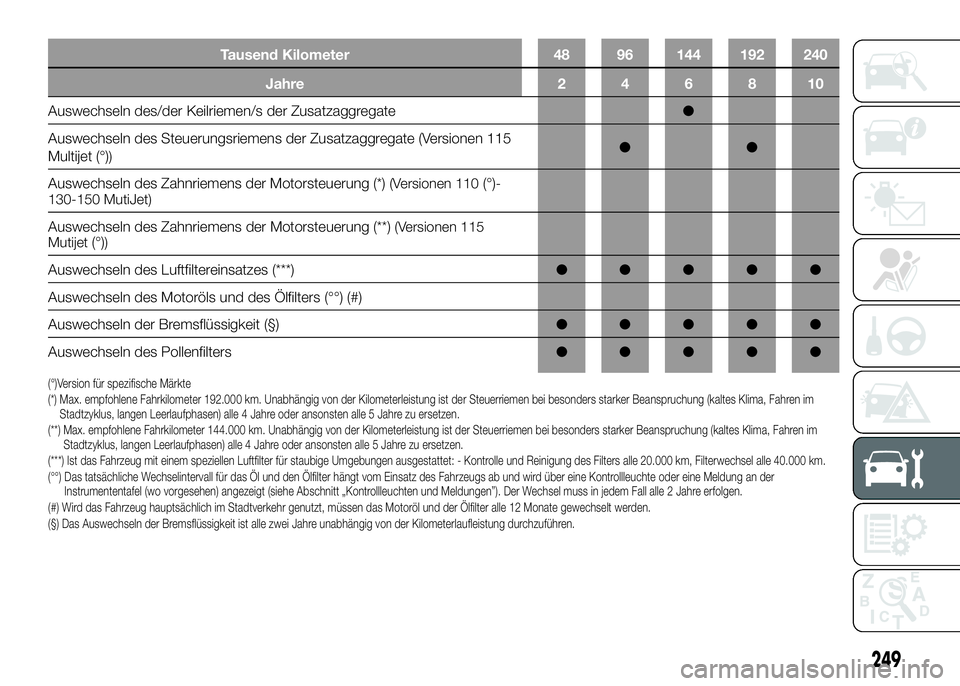

Tausend Kilometer 48 96 144 192 240
Jahre246810
Auswechseln des/der Keilriemen/s der Zusatzaggregate●
Auswechseln des Steuerungsriemens der Zusatzaggregate (Versionen 115
Multijet (°)
)●●
Auswechseln des Zahnriemens der Motorsteuerung (*)
(Versionen 110(°)-
130-150 MutiJet)
Auswechseln des Zahnriemens der Motorsteuerung (**)(Versionen 115
Mutijet(°))
Auswechseln des Luftfiltereinsatzes (***)●●●●●
Auswechseln des Motoröls und des Ölfilters (°°) (#)
Auswechseln der Bremsflüssigkeit (§)●●●●●
Auswechseln des Pollenfilters●●●●●
(°)Version für spezifische Märkte
(*) Max. empfohlene Fahrkilometer 192.000 km. Unabhängig von der Kilometerleistung ist der Steuerriemen bei besonders starker Beanspruchung (kaltes Klima, Fahren im
Stadtzyklus, langen Leerlaufphasen) alle 4 Jahre oder ansonsten alle 5 Jahre zu ersetzen.
(**) Max. empfohlene Fahrkilometer 144.000 km. Unabhängig von der Kilometerleistung ist der Steuerriemen bei besonders starker Beanspruchung (kaltes Klima, Fahren im
Stadtzyklus, langen Leerlaufphasen) alle 4 Jahre oder ansonsten alle 5 Jahre zu ersetzen.
(***) Ist das Fahrzeug mit einem speziellen Luftfilter für staubige Umgebungen ausgestattet: - Kontrolle und Reinigung des Filters alle 20.000 km, Filterwechsel alle 40.000 km.
(°°) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel (wo vorgesehen) angezeigt (siehe Abschnitt „Kontrollleuchten und Meldungen”). Der Wechsel muss in jedem Fall alle 2 Jahre erfolgen.
(#) Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter alle 12 Monate gewechselt werden.
(§) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
249

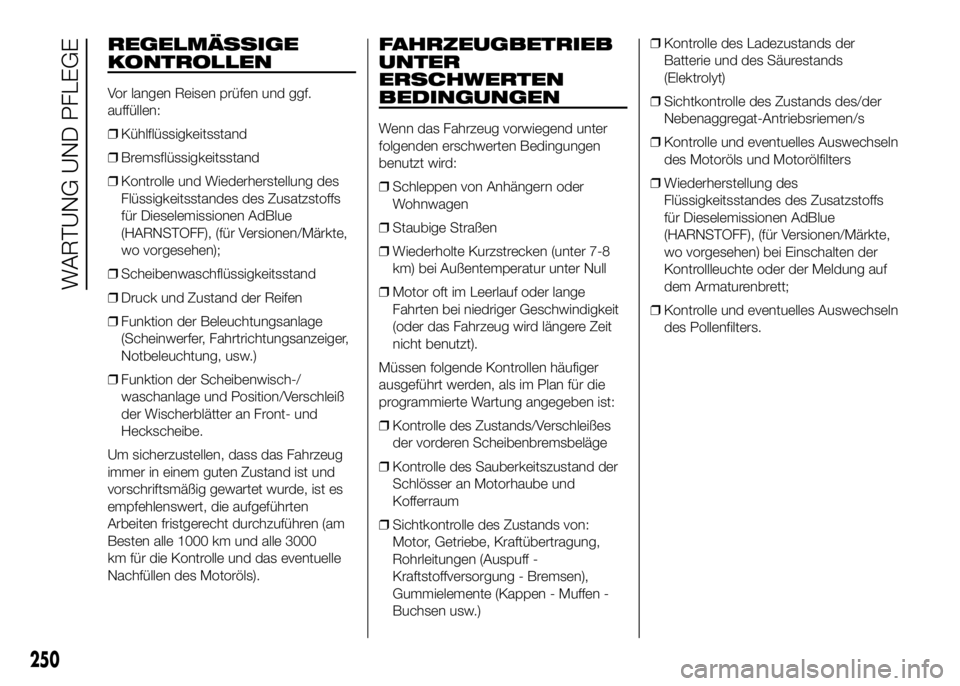

REGELMÄSSIGE
KONTROLLEN
Vor langen Reisen prüfen und ggf.
auffüllen:
❒Kühlflüssigkeitsstand
❒Bremsflüssigkeitsstand
❒Kontrolle und Wiederherstellung des
Flüssigkeitsstandes des Zusatzstoffs
für Dieselemissionen AdBlue
(HARNSTOFF), (für Versionen/Märkte,
wo vorgesehen);
❒Scheibenwaschflüssigkeitsstand
❒Druck und Zustand der Reifen
❒Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
❒Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Um sicherzustellen, dass das Fahrzeug
immer in einem guten Zustand ist und
vorschriftsmäßig gewartet wurde, ist es
empfehlenswert, die aufgeführten
Arbeiten fristgerecht durchzuführen (am
Besten alle 1000 km und alle 3000
km für die Kontrolle und das eventuelle
Nachfüllen des Motoröls).
FAHRZEUGBETRIEB
UNTER
ERSCHWERTEN
BEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter
folgenden erschwerten Bedingungen
benutzt wird:
❒Schleppen von Anhängern oder
Wohnwagen
❒Staubige Straßen
❒Wiederholte Kurzstrecken (unter 7-8
km) bei Außentemperatur unter Null
❒Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
❒Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge
❒Kontrolle des Sauberkeitszustand der
Schlösser an Motorhaube und
Kofferraum
❒Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.)❒Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
❒Sichtkontrolle des Zustands des/der
Nebenaggregat-Antriebsriemen/s
❒Kontrolle und eventuelles Auswechseln
des Motoröls und Motorölfilters
❒Wiederherstellung des
Flüssigkeitsstandes des Zusatzstoffs
für Dieselemissionen AdBlue
(HARNSTOFF), (für Versionen/Märkte,
wo vorgesehen) bei Einschalten der
Kontrollleuchte oder der Meldung auf
dem Armaturenbrett;
❒Kontrolle und eventuelles Auswechseln
des Pollenfilters.
250
WARTUNG UND PFLEGE

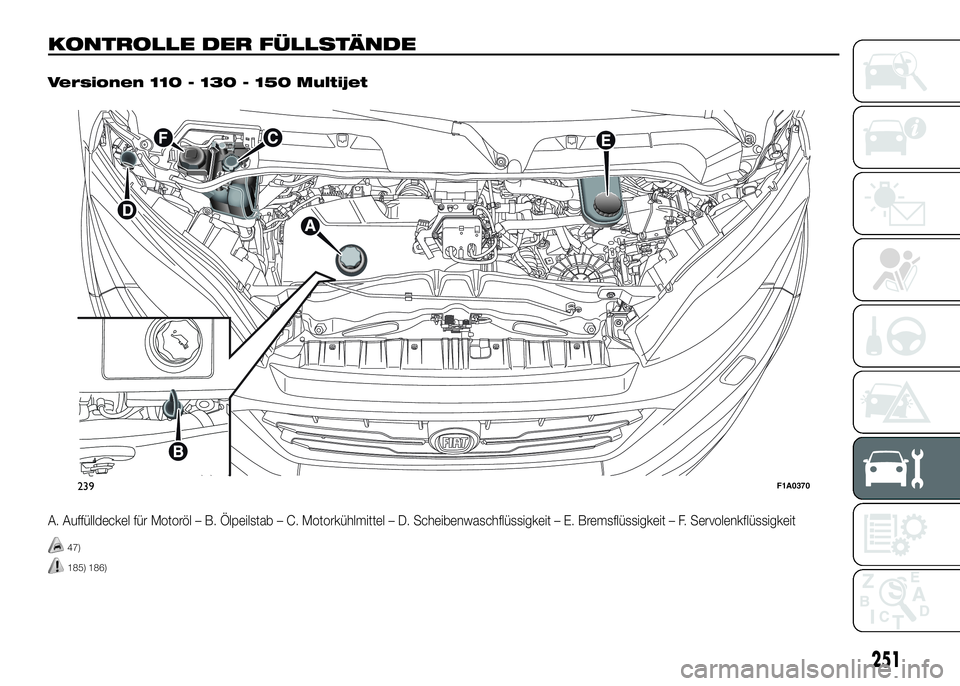

KONTROLLE DER FÜLLSTÄNDE.
A. Auffülldeckel für Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Servolenkflüssigkeit
47)
185) 186)
239F1A0370
251
Versionen 110 - 130 - 150 Multijet

A. Auffülldeckel für Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Servolenkflüssigkeit
47)
185) 186)
240F1A0371
252
WARTUNG UND PFLEGE
Versionen 115 Multijet
