KENNTNIS DES FAHRZEUGES
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.BEDEUTUNG DER SYMBOLE .......... 10
DAS FIAT-CODE-SYSTEM ................ 10
DIE SCHLÜSSEL .............................. 11
ELEKTRONISCHE ALARMANLAGE .. 13
ANLASSVORRICHTUNG .................. 14
SITZE ................................................ 15
KOPFSTÜTZEN ................................ 23
LENKRAD ......................................... 24
RÜCKSPIEGEL ................................. 25
HEIZUNG UND BELÜFTUNG ............ 28
LUFTDÜSEN ..................................... 29
SCHALTUNGEN FÜR HEIZUNG
UND BELÜFTUNG ............................ 29
MANUELLE KLIMAANLAGE.............. 32
AUTOMATISCHE KLIMAANLAGE ..... 35
ZUSATZHEIZUNG ............................. 41
UNABHÄNGIGE ZUSATZHEIZUNG ... 42
AUSSENBELEUCHTUNG ................. 48
SCHEIBENREINIGUNG ..................... 51
CRUISE CONTROL (TEMPOMAT) ..... 53
DECKENLEUCHTEN ......................... 57
BEDIENELEMENTE........................... 59
KRAFTSTOFFUNTERBRECHUNGS-
SCHALTER ...................................... 61
INNENAUSSTATTUNG ..................... 62
FAHRTENSCHREIBER ...................... 68
GESCHWINDIGKEITSBEGRENZER
(SPEED BLOCK) ............................... 68SELBSTREGELNDE
PNEUMATISCHE
AUFHÄNGUNGEN ............................ 69
TÜREN.............................................. 70
FENSTERHEBER .............................. 76
MOTORHAUBE................................. 77
GEPÄCKTRÄGER/SKITRÄGER ......... 78
SCHEINWERFER .............................. 79
ABS-SYSTEM ................................... 80
ESC-SYSTEM (ELECTRONIC
STABILITY CONTROL) ...................... 81
TRACTION-PLUS-SYSTEM .............. 86
TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................... 87
DRIVING ADVISOR ........................... 90
RÜCKFAHRKAMERA (PARKVIEW®
REAR BACK UP CAMERA) ............... 95
TRAFFIC SIGN RECOGNITION ......... 97
EOBD-SYSTEM ................................ 99
PARKSENSOREN ............................. 99
START&STOP-SYSTEM .................... 102
ZUSATZSTOFF FÜR
DIESELEMISSIONEN ADBLUE
(HARNSTOFF) ................................... 105
AUTORADIO ..................................... 106
VOM KUNDEN ZUGEKAUFTES
ZUBEHÖR ........................................ 107
BETANKEN DES FAHRZEUGS.......... 108
UMWELTSCHUTZ ............................. 114
9

DEAKTIVIERUNG DES
SYSTEMS
Manuell
Das System kann manuell durch
Drücken der Taste A Abb. 128 am
Armaturenbrett ausgeschaltet werden.
Die Bestätigung der Deaktivierung des
Systems wird durch das Aufleuchten der
LED auf der Taste und die Anzeige einer
Mitteilung auf dem Display angezeigt.
Automatisch
Das System deaktiviert sich automatisch
bei aktivem Start&Stop-System. Das
System startet erneut und prüft erneut
die eigenen Betriebsbedingungen nach
dem Starten des Fahrzeugs und dem
Anfahren.
SYSTEMSTÖRUNGEN
Im Falle eines Fehlbetriebs meldet das
System dem Fahrer den Fehlzustand
über eine Mitteilung am Display und über
ein akustisches Signal. Es leuchtet auch
das entsprechende Symbol
am
Display (für Versionen und Märkte, wo
vorgesehen).HINWEIS
Die Überwindung der Spur funktioniert
nach einer zu großen Beladung und nicht
perfektem Ausgleich nicht.
Die Funktion des Systems kann durch
Gebietsgegebenheiten/Zustand der
befahrenen Straßen (z. B. Bodenwellen),
schlechte Sichtverhältnisse (z. B. Nebel,
Regen, Schnee), durch extreme
Beleuchtungen (z. B. blendende Sonne,
Dunkelheit), fehlender Reinigung oder bei
Beschädigung der Windschutzscheibe
im Bereich vor der Kamera negativ
beeinflusst werden.
Der Spurhalteassistent kann nach einer
Fehlfunktion der Sicherheitssysteme
ABS, ESP, ASR und Traction Plus nicht
funktionieren.
Die Funktion des Systems kann durch
schlechte Sicht (z. B. Nebel, Regen,
Schnee), durch extreme Beleuchtungen
(z. B. blendende Sonne, Dunkelheit),
fehlender Reinigung oder bei
Beschädigung der Windschutzscheibe
im Bereich vor der Kamera negativ
beeinflusst werden.
Der Bereich der Windschutzscheibe, der
mit der Kamera übereinstimmt, darf
nicht teilweise oder ganz von
Gegenständen bedeckt werden (z.B.
Aufkleber, Schutzfolien, usw.).
ZUR BEACHTUNG
78) Sollte durch eine Laständerung
eine starke Neigung der Kamera
verursacht werden, könnte das
System vorübergehend nicht
funktionieren, um eine
Selbstkalibrierung der Kamera zu
erlauben.
79) Der Spurhalteassistent ist kein
automatisches Lenksystem und
ersetzt den Fahrer bei der
Richtungskontrolle des
Fahrzeuges nicht. Der Fahrer ist
persönlich verantwortlich, seine
Aufmerksamkeit den
Verkehrsbedingungen und der
Straße anzupassen und die
Fahrstrecke auf sichere Weise zu
kontrollieren.
80) Bei schlecht lesbaren,
überlagerten oder fehlenden
Linien kann das System den
Fahrer nicht unterstützen; in
diesem Fall ist der
Spurhalteassistent (Driving
Advisor) nicht aktiv.
92
KENNTNIS DES FAHRZEUGES

START&STOP-SYSTEM
KURZ DARGESTELLT
Die Vorrichtung Start&Stop stellt
automatisch den Motor immer dann
ab, wenn das Fahrzeug steht und lässt
ihn wieder an, wenn der Fahrer die
Fahrt fortsetzen möchte. Dies
verbessert die Fahrzeugleistung durch
eine Verringerung des
Kraftstoffverbrauchs, der Emissionen,
sowie der Lärmbelastung.
BETRIEBSMODI
Motor-Abschalt-Betrieb
MIT SCHALTGETRIEBE
Bei stehendem Fahrzeug wird der Motor
abgestellt, wenn sich das Getriebe im
Leerlauf befindet und das
Kupplungspedal losgelassen wird.
HinweisDas automatische Abstellen
des Motors wird nur zugelassen,
nachdem eine Geschwindigkeit von etwa
10 km/h überschritten wurde, um beim
Fahren mit Schrittgeschwindigkeit ein
wiederholtes Abstellen des Motors zu
verhindern.
Das Abstellen des Motors wird durch das
Symbol
auf dem Display gemeldet.Motor-Start-Betrieb
MIT SCHALTGETRIEBE
Um den erneuten Motorstart zuzulassen,
das Kupplungspedal drücken.
MANUELLE AKTIVIERUNG
UND DEAKTIVIERUNG DER
ANLAGE
Um das System manuell zu aktivieren
und zu deaktivieren, die Taste
Abb.
133 auf dem Armaturenbrett drücken.
Aktivierung des Systems
Start&Stop
Die Aktivierung des Systems Start&Stop
wird durch die Anzeige einer Mitteilung
auf dem Display angezeigt. Unter diesen
Bedingungen ist die LED auf dem
Schalter
ausgeschaltet.
Deaktivierung des
Systems Start&Stop
Die Deaktivierung des Start&Stop-
Systems wird durch die Anzeige einer
Mitteilung auf dem Display angezeigt.
Bei deaktiviertem System leuchtet die
LED über der Taste
.BEDINGUNGEN, UNTER
DENEN DER MOTOR
NICHT ABGESCHALTET
WIRD
18)
Bei aktivem System könnte der Motor
zur Verbesserung des Komforts, zur
Verringerung der Emissionswerte und
Gewährleistung der
Sicherheitsbedingungen, unter einigen
der folgenden Bedingungen, nicht
abgestellt werden:
❒wenn der Motor noch nicht
warmgelaufen ist.
❒Besonders kalte Außentemperatur,
sollte die jeweilige Anzeige vorgesehen
sein.
❒wenn die Batterie nicht ausreichend
geladen ist.
❒Eine Regenerierung des Partikelfilters
ist aktiv (nur bei Dieselmotoren).
MODEMODE
133F1A0332
102
KENNTNIS DES FAHRZEUGES

❒wenn die Fahrertür nicht geschlossen
ist.
❒wenn der Fahrersicherheitsgurt nicht
angelegt ist.
❒wenn der Rückwärtsgang eingelegt ist
(beispielsweise beim Einparken).
❒wenn bei automatischer Klimaanlage
noch kein angemessener thermischer
Komfort erreicht wurde oder bei
Aktivierung von MAX-DEF.
❒In der ersten Nutzungszeit, um das
System zu initialisieren.
❒Wenn das Hill Descent Control System
(Bergabfahrtshilfe) aktiviert wurde.
BEDINGUNGEN ZUM
ERNEUTEN MOTORSTART
Der Motor kann sich aus Gründen des
Komforts, der Emissionsbeschränkung
und der Sicherheit ohne Eingreifen des
Fahrers automatisch wieder einschalten,
wenn bestimmte Bedingungen auftreten,
darunter:
❒wenn die Batterie nicht ausreichend
geladen ist.
❒Verminderter Unterdruck der
Bremsanlage, beispielsweise nach
wiederholtem Drücken des
Bremspedals.
❒Das Fahrzeug bewegt sich,
beispielsweise beim Befahren von
Neigungen;❒Abstellen des Motors über das System
Start&Stop für mehr als etwa drei
Minuten.
❒Automatische Klimaanlage, um ein
angemessenes thermisches
Komfortniveau zu ermöglichen oder
Aktivierung MAX-DEF.
Bei eingelegtem Gang wird das erneute
Anlassen des Motors nur bei ganz
durchgedrücktem Kupplungspedal
zugelassen.
HinweisBei einem unerwünschten
Abstellen des Motors, beispielsweise
durch plötzliches Loslassen des
Kupplungspedals bei eingelegtem Gang,
ist bei aktivem System Start&Stop das
Wiederanlassen des Motors durch
vollständiges Drücken des
Kupplungspedals oder Einlegen des
Leerlaufs möglich.
HinweisWenn die Kupplung nicht
gedrückt wird, ist das Wiederanlassen
des Motors nach Ablauf der etwa drei
Minuten nur über den Schlüssel möglich.SICHERHEITSFUNKTIONEN
Wenn der Motor sich über das System
Start&Stop abstellt und der Fahrer den
eigenen Sicherheitsgurt ablegt und
die Fahrer- oder Beifahrertür öffnet, kann
das erneute Anlassen des Motors nur
mit dem Schlüssel erfolgen. Diese
Bedingung wird dem Fahrer sowohl über
einen Summer als auch durch das
Blinken der Kontrollleuchte
auf der
Instrumententafel und, wo vorgesehen,
durch eine Info-Meldung angezeigt.
FUNKTION "ENERGY
SAVING"
(für Versionen/Märkte, wo vorgesehen)
Wenn der Fahrer nach einem
automatischen erneuten Anlassen des
Motors für einen Zeitraum von ca. 3
Minuten keinerlei Aktionen am Fahrzeug
unternimmt, stellt das System
Start&Stop den Motor endgültig ab, um
Kraftstoff zu sparen. In diesem Fall ist
das erneute Anlassen des Motors nur mit
dem Schlüssel möglich.
HinweisEs ist aber auf jeden Fall
möglich, den Motor am Laufen zu halten,
indem man das System Start&Stop
deaktiviert.
103

FUNKTIONSSTÖRUNGEN
Bei Funktionsstörungen schaltet sich das
System Start&Stop ab. Der Fahrer wird
über ein Symbol
und eine Mitteilung
auf dem Display über den Fehler
informiert. In diesem Fall wenden Sie sich
bitte an das Fiat-Kundendienstnetz.
STILLSTAND DES
FAHRZEUGES
Im Falle eines längeren Stillstands des
Fahrzeuges ist es sehr wichtig, die
elektrische Batterieversorgung richtig zu
unterbrechen. Der Vorgang erfolgt durch
Trennen des Steckverbinders A Abb.
134 (durch Betätigung der Taste B) vom
Batterieladezustandssensor C, der am
Minuspol D der Batterie installiert ist.
Dieser Sensor darf nie vom Pol getrennt
werden, außer wenn die Batterie
ausgetauscht wird.
87) 88)
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen
wird, immer mindestens 1 Minute
warten, bevor der Zündschlüssel auf
STOP gebracht wird.NOTSTART
89)
Bei einem Notstart Abb. 135 mit einer
Hilfsbatterie niemals das Minuskabel (-)
der Hilfsbatterie an den Minuspol C
der Batterie dieses Fahrzeugs, sondern
an einen Massepunkt am Motor/Getriebe
anschließen (das Verfahren für den
Anschluss der Kabel ausführen, das im
Abschnitt „Motorstart mit Hilfsbatterie" im
Kapitel „Im Notfall" beschrieben ist).
ZUR BEACHTUNG
18) Falls der Komfort der
Klimaanlage genutzt werden soll,
kann das Start&Stop-System
deaktiviert werden, um eine
ununterbrochene Funktion der
Klimaanlage zu nutzen.
ZUR BEACHTUNG
87) Beim Verlassen des Fahrzeugs
muss der Zündschlüssel immer
abgezogen werden oder in
Stellung STOP stehen. Beim
Tanken muss sichergestellt
werden, dass der Motor abgestellt
wurde und der Zündschlüssel in
Stellung STOP steht.
88) Für den Austausch der Batterie
wenden Sie sich bitte immer an
das Fiat-Kundendienstnetz. Die
Batterie gegen eine des gleichen
Typs (L6 105Ah/850A) und mit den
gleichen Eigenschaften
austauschen.
134F1A0137
135F1A0138
104
KENNTNIS DES FAHRZEUGES

❒Keine Zusatzstoffe zu AdBlue
hinzufügen. AdBlue nicht mit
Leitungswasser verdünnen: Dies
könnte das
Abgasreinigungssystem
beschädigen.
❒Bei auf eine Benutzung von
Zusatzstoffen/Leitungswasser, die
Befüllung mit Diesel oder die
Nichteinhaltung der Vorschriften
zurückzuführenden Schäden am
Abgasreinigungssystem verfällt die
Garantie.
Befüllen des AdBlue-
Tanks (HARNSTOFF) bei
kalten
Wetterbedingungen
Da AdBlue (HARNSTOFF) um die -11° C
zu gefrieren beginnt, ist das Fahrzeug
mit einem automatischen System zum
Aufwärmen des HARNSTOFFS
ausgestattet, das eine korrekte Funktion
des Systems bei Temperaturen von
unter -11° C gewährleistet.
Wird das Fahrzeug über längere Zeit bei
Temperaturen von unter -11° C nicht
gefahren, könnte der HARNSTOFF
im Tank gefrieren.Wurde der HARNSTOFF-Tank über die
maximale Füllmenge hinaus befüllt und
gefriert, kann es zu Schäden kommen;
aus diesem Grund empfiehlt es sich, den
maximalen Füllstand nicht zu
überschreiten.
Bei Verwendung tragbarer Behälter zum
Befüllen besonders aufpassen, dass
die maximale Füllmenge nicht
überschritten wird.
Lagerung von Kraftstoff –
Dieselkraftstoff
95)
Bei Lagerung großer Kraftstoffmengen ist
eine sorgsame Instandhaltung
unerlässlich. Der mit Wasser
kontaminierte Kraftstoff begünstigt die
Proliferation von Mikroben. Diese
Mikroben führen zur Schlammbildung,
der den Brennstofffiltersystem und die
Leitungen verstopfen kann. Das Wasser
aus dem Nachfülltank entfernen und
den Filter der Leitungen regulär
austauschen.
HinweisWenn ein Dieselmotor den
Kraftstoff verbraucht hat, wird Luft in die
Versorgungsanlage abgelassen.Lagerung von AdBlue
(HARNSTOFF)
AdBlue (HARNSTOFF) gilt als ein stabiles
Produkt von langer Haltbarkeit. Wird er
bei einer Temperatur von -12° C bis
32° C gelagert, bleibt er mindestens ein
Jahr haltbar.
Da HARNSTOFF bei einer Temperatur
von oder unter -11° C gefrieren kann,
wurde das System zur Gewährleistung
seiner Funktion unter kalten
Witterungsbedingungen mit einem
automatischen Heizsystem geschützt,
das eingreift, sobald der Motor gestartet
wurde.
HinweisIst die Lagerung von AdBlue
(HARNSTOFF) erforderlich, muss man
wissen, dass:
❒jeder Behälter oder Behälterteil, der
mit dem HANRSOTFF in Berührung
tritt, kompatibel mit diesem sein muss
(Kunststoff oder Edelstahl). Materialien
wie Kupfer, Messing, Aluminium,
Eisen oder nicht rostfreier Stahl zu
vermeiden sind, da sie durch den
Harnstoff korrodiert werden;
❒bei Austreten von HARNSTOFF aus
einem Behälter der umliegende
Bereich vollständig gereinigt werden
muss.
112
KENNTNIS DES FAHRZEUGES

-FEHLBETRIEB DER TRAFFIC SIGN
RECOGNITION ................................... 160
-EINGESCHRÄNKTE REICHWEITE .... 160
-AKTIVIERUNG/DEAKTIVIERUNG DES
SYSTEMS START&STOP ................... 160
-START&STOP-FEHLER ..................... 161
-ANZEIGE FÜR NIEDRIGEN STAND
DER ZUSATZFLÜSSIGKEIT FÜR
DIESELEMISSIONEN (HARNSTOFF) .. 161
-WASSER IM DIESELFILTER (nur
Diesel-Versionen) ................................ 162
118

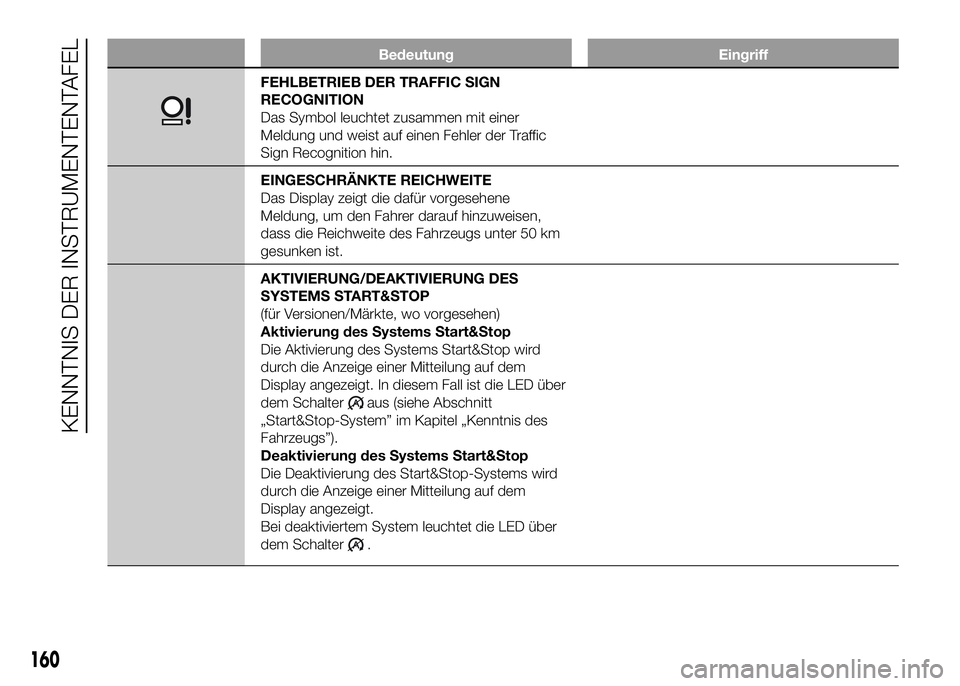

KENNTNIS DER INSTRUMENTENTAFEL

Bedeutung Eingriff
FEHLBETRIEB DER TRAFFIC SIGN
RECOGNITION
Das Symbol leuchtet zusammen mit einer
Meldung und weist auf einen Fehler der Traffic
Sign Recognition hin.
EINGESCHRÄNKTE REICHWEITE
Das Display zeigt die dafür vorgesehene
Meldung, um den Fahrer darauf hinzuweisen,
dass die Reichweite des Fahrzeugs unter 50 km
gesunken ist.
AKTIVIERUNG/DEAKTIVIERUNG DES
SYSTEMS START&STOP
(für Versionen/Märkte, wo vorgesehen)
Aktivierung des Systems Start&Stop
Die Aktivierung des Systems Start&Stop wird
durch die Anzeige einer Mitteilung auf dem
Display angezeigt. In diesem Fall ist die LED über
dem Schalter
aus (siehe Abschnitt
„Start&Stop-System” im Kapitel „Kenntnis des
Fahrzeugs”).
Deaktivierung des Systems Start&Stop
Die Deaktivierung des Start&Stop-Systems wird
durch die Anzeige einer Mitteilung auf dem
Display angezeigt.
Bei deaktiviertem System leuchtet die LED über
dem Schalter
.
160
KENNTNIS DER INSTRUMENTENTAFEL
