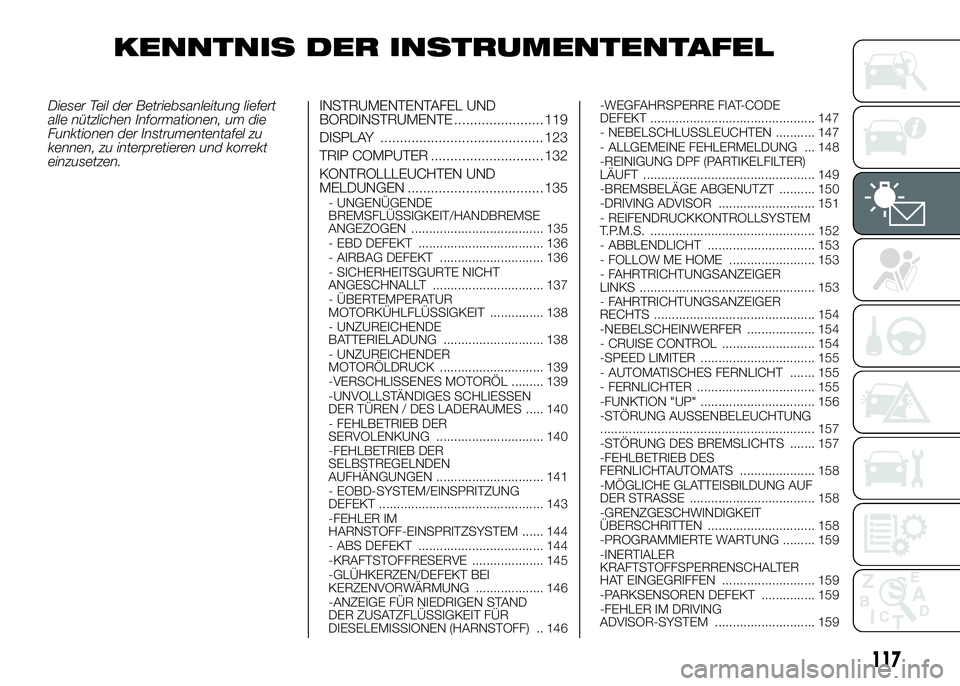

2016 FIAT DUCATO Betriebsanleitung (in German)

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE ....................... 119
DISPLAY .......................................... 123
TRIP COMPUTER ............................. 132
KONTROLLLEUCHTEN UND
MELDUNGEN ................................... 135
- UNGENÜGENDE
BREMSFLÜSSIGKEIT/HANDBREMSE
ANGEZOGEN ..................................... 135
- EBD DEFEKT ................................... 136
- AIRBAG DEFEKT ............................. 136
- SICHERHEITSGURTE NICHT
ANGESCHNALLT ............................... 137
- ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT ............... 138
- UNZUREICHENDE
BATTERIELADUNG ............................ 138
- UNZUREICHENDER
MOTORÖLDRUCK ............................. 139
-VERSCHLISSENES MOTORÖL ......... 139
-UNVOLLSTÄNDIGES SCHLIESSEN
DER TÜREN / DES LADERAUMES ..... 140
- FEHLBETRIEB DER
SERVOLENKUNG .............................. 140
-FEHLBETRIEB DER
SELBSTREGELNDEN
AUFHÄNGUNGEN .............................. 141
- EOBD-SYSTEM/EINSPRITZUNG
DEFEKT .............................................. 143
-FEHLER IM
HARNSTOFF-EINSPRITZSYSTEM ...... 144
- ABS DEFEKT ................................... 144
-KRAFTSTOFFRESERVE .................... 145
-GLÜHKERZEN/DEFEKT BEI
KERZENVORWÄRMUNG ................... 146
-ANZEIGE FÜR NIEDRIGEN STAND
DER ZUSATZFLÜSSIGKEIT FÜR
DIESELEMISSIONEN (HARNSTOFF) .. 146-WEGFAHRSPERRE FIAT-CODE
DEFEKT .............................................. 147
- NEBELSCHLUSSLEUCHTEN ........... 147
- ALLGEMEINE FEHLERMELDUNG ... 148
-REINIGUNG DPF (PARTIKELFILTER)
LÄUFT ................................................ 149
-BREMSBELÄGE ABGENUTZT .......... 150
-DRIVING ADVISOR ........................... 151
- REIFENDRUCKKONTROLLSYSTEM
T.P.M.S. .............................................. 152
- ABBLENDLICHT .............................. 153
- FOLLOW ME HOME ........................ 153
- FAHRTRICHTUNGSANZEIGER
LINKS ................................................. 153
- FAHRTRICHTUNGSANZEIGER
RECHTS ............................................. 154
-NEBELSCHEINWERFER ................... 154
- CRUISE CONTROL .......................... 154
-SPEED LIMITER ................................ 155
- AUTOMATISCHES FERNLICHT ....... 155
- FERNLICHTER ................................. 155
-FUNKTION "UP" ................................ 156
-STÖRUNG AUSSENBELEUCHTUNG
............................................................ 157
-STÖRUNG DES BREMSLICHTS ....... 157
-FEHLBETRIEB DES
FERNLICHTAUTOMATS ..................... 158
-MÖGLICHE GLATTEISBILDUNG AUF
DER STRASSE ................................... 158
-GRENZGESCHWINDIGKEIT
ÜBERSCHRITTEN .............................. 158
-PROGRAMMIERTE WARTUNG ......... 159
-INERTIALER
KRAFTSTOFFSPERRENSCHALTER
HAT EINGEGRIFFEN .......................... 159
-PARKSENSOREN DEFEKT ............... 159
-FEHLER IM DRIVING
ADVISOR-SYSTEM ............................ 159
117

-FEHLBETRIEB DER TRAFFIC SIGN
RECOGNITION ................................... 160
-EINGESCHRÄNKTE REICHWEITE .... 160
-AKTIVIERUNG/DEAKTIVIERUNG DES
SYSTEMS START&STOP ................... 160
-START&STOP-FEHLER ..................... 161
-ANZEIGE FÜR NIEDRIGEN STAND
DER ZUSATZFLÜSSIGKEIT FÜR
DIESELEMISSIONEN (HARNSTOFF) .. 161
-WASSER IM DIESELFILTER (nur
Diesel-Versionen) ................................ 162
118
KENNTNIS DER INSTRUMENTENTAFEL

INSTRUMENTENTAFEL UND BORDINSTRUMENTE.
Versionen mit Multifunktionsdisplay
A. Tachometer (Geschwindigkeitsanzeige) – B. Display – C. Drehzahlmesser – D. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für
Höchsttemperatur – E. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
143F1A0356
119

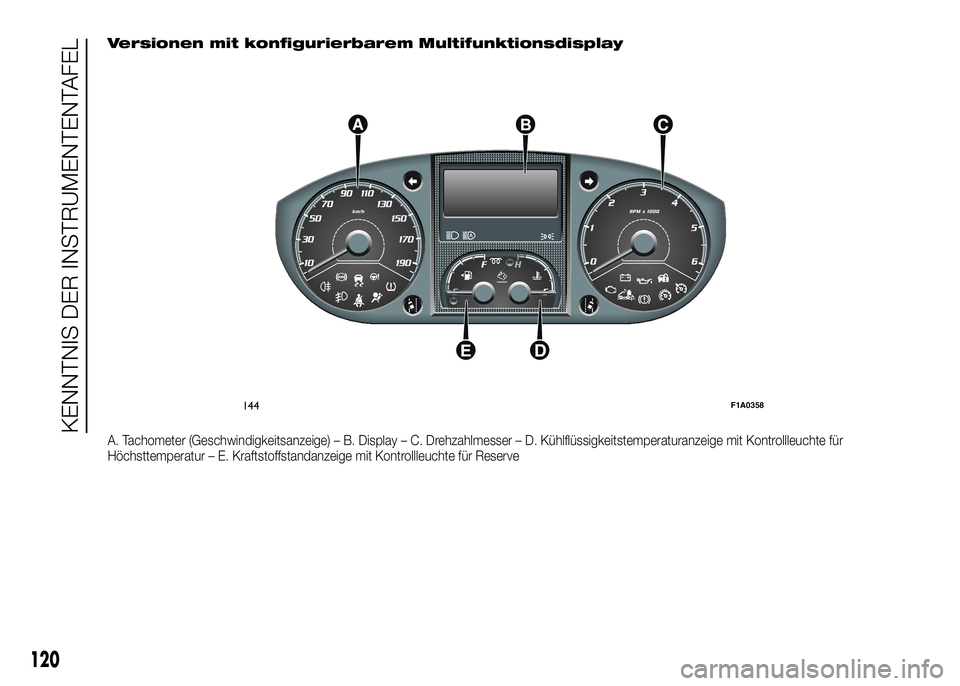

Versionen mit konfigurierbarem Multifunktionsdisplay
A. Tachometer (Geschwindigkeitsanzeige) – B. Display – C. Drehzahlmesser – D. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für
Höchsttemperatur – E. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
144F1A0358
120
KENNTNIS DER INSTRUMENTENTAFEL

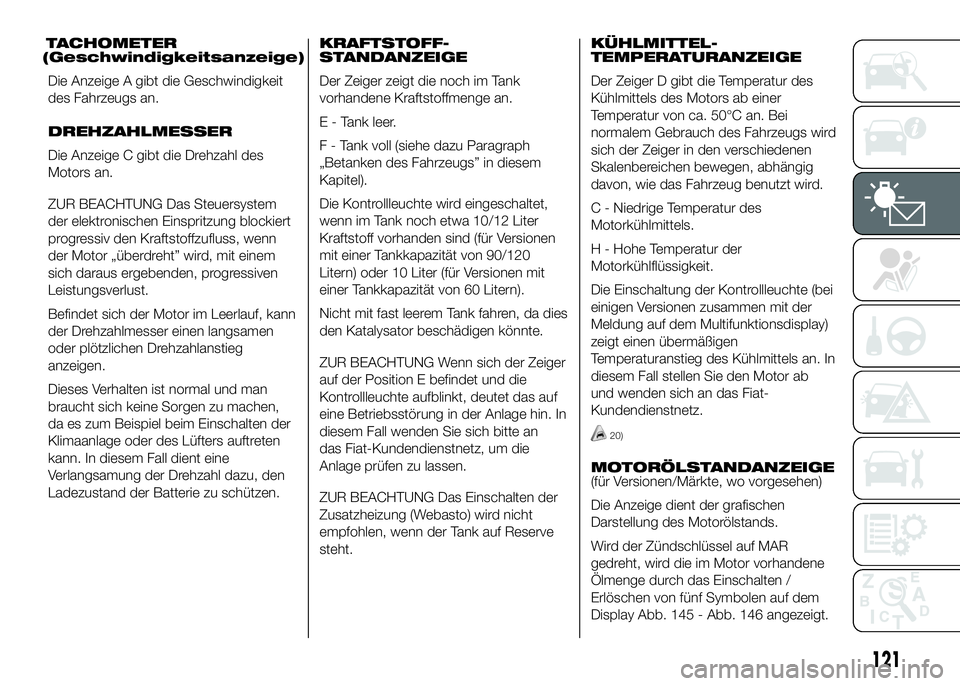

TACHOMETER
(Geschwindigkeitsanzeige)
Die Anzeige A gibt die Geschwindigkeit
des Fahrzeugs an.
DREHZAHLMESSER
Die Anzeige C gibt die Drehzahl des
Motors an.
ZUR BEACHTUNG Das Steuersystem
der elektronischen Einspritzung blockiert
progressiv den Kraftstoffzufluss, wenn
der Motor „überdreht” wird, mit einem
sich daraus ergebenden, progressiven
Leistungsverlust.
Befindet sich der Motor im Leerlauf, kann
der Drehzahlmesser einen langsamen
oder plötzlichen Drehzahlanstieg
anzeigen.
Dieses Verhalten ist normal und man
braucht sich keine Sorgen zu machen,
da es zum Beispiel beim Einschalten der
Klimaanlage oder des Lüfters auftreten
kann. In diesem Fall dient eine
Verlangsamung der Drehzahl dazu, den
Ladezustand der Batterie zu schützen.KRAFTSTOFF-
STANDANZEIGE
Der Zeiger zeigt die noch im Tank
vorhandene Kraftstoffmenge an.
E - Tank leer.
F - Tank voll (siehe dazu Paragraph
„Betanken des Fahrzeugs” in diesem
Kapitel).
Die Kontrollleuchte wird eingeschaltet,
wenn im Tank noch etwa 10/12 Liter
Kraftstoff vorhanden sind (für Versionen
mit einer Tankkapazität von 90/120
Litern) oder 10 Liter (für Versionen mit
einer Tankkapazität von 60 Litern).
Nicht mit fast leerem Tank fahren, da dies
den Katalysator beschädigen könnte.
ZUR BEACHTUNG Wenn sich der Zeiger
auf der Position E befindet und die
Kontrollleuchte aufblinkt, deutet das auf
eine Betriebsstörung in der Anlage hin. In
diesem Fall wenden Sie sich bitte an
das Fiat-Kundendienstnetz, um die
Anlage prüfen zu lassen.
ZUR BEACHTUNG Das Einschalten der
Zusatzheizung (Webasto) wird nicht
empfohlen, wenn der Tank auf Reserve
steht.KÜHLMITTEL-
TEMPERATURANZEIGE
Der Zeiger D gibt die Temperatur des
Kühlmittels des Motors ab einer
Temperatur von ca. 50°C an. Bei
normalem Gebrauch des Fahrzeugs wird
sich der Zeiger in den verschiedenen
Skalenbereichen bewegen, abhängig
davon, wie das Fahrzeug benutzt wird.
C - Niedrige Temperatur des
Motorkühlmittels.
H - Hohe Temperatur der
Motorkühlflüssigkeit.
Die Einschaltung der Kontrollleuchte (bei
einigen Versionen zusammen mit der
Meldung auf dem Multifunktionsdisplay)
zeigt einen übermäßigen
Temperaturanstieg des Kühlmittels an. In
diesem Fall stellen Sie den Motor ab
und wenden sich an das Fiat-
Kundendienstnetz.
20)
MOTORÖLSTANDANZEIGE
(für Versionen/Märkte, wo vorgesehen)
Die Anzeige dient der grafischen
Darstellung des Motorölstands.
Wird der Zündschlüssel auf MAR
gedreht, wird die im Motor vorhandene
Ölmenge durch das Einschalten /
Erlöschen von fünf Symbolen auf dem
Display Abb. 145 - Abb. 146 angezeigt.
121

Das allmähliche Erlöschen der Symbole
zeigt die Abnahme des Ölstands.
Eine ausreichende Ölmenge in der
Ölwanne wird durch 4 oder 5 Symbole
angezeigt. Das fehlende Einschalten des
fünften Symbols darf nicht als Störung
oder als Ölmangel in der Ölwanne
betrachtet werden.Sobald der Ölstand unter das
vorgesehene Mindestniveau sinkt,
erscheint auf dem Display die
entsprechende Meldung über den
Mindestölstand und die Notwendigkeit,
Öl nachzufüllen.
ZUR BEACHTUNG Um die richtige
Ölmenge zu ermitteln, prüfen Sie den
Ölstand immer mit den Markierungen am
Ölpeilstab (siehe Abschnitt „Kontrolle
der Füllstände” im Kapitel „Wartung und
Pflege”).
Nach einigen Sekunden verschwindet die
Anzeige der für die Ölmenge stehenden
Symbole und:
❒wenn bald eine programmierte
Wartung fällig ist, wird die noch
verbleibende Entfernung angezeigt,
begleitet durch das Aufleuchten des
Symbols õ auf dem Display. Wenn die
Fälligkeit erreicht ist, erscheint auf
dem Display ein entsprechender
Hinweis.
❒Danach erscheint auf dem Display die
noch fehlende Entfernung bis zum
nächsten Ölwechsel, wenn der Termin
für den Ölwechsel kurz bevorsteht.
Wenn der Termin erreicht wurde,
erscheint auf dem Display ein
entsprechender Hinweis.
ZUR BEACHTUNG
20) Befindet sich der
Temperaturzeiger der
Motorkühlflüssigkeit im roten
Bereich, stellen Sie bitte sofort
den Motor ab und wenden sich an
den Fiat-Kundendienst.

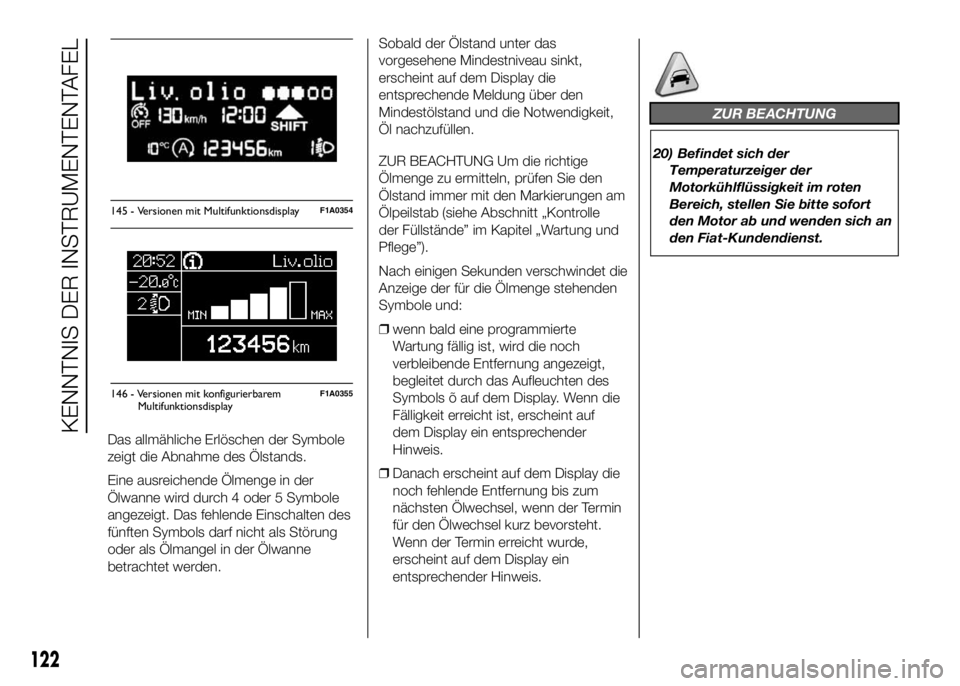

145 - Versionen mit MultifunktionsdisplayF1A0354
Liv.olio
MAX MIN
146 - Versionen mit konfigurierbaremF1A0355
122
KENNTNIS DER INSTRUMENTENTAFEL
Multifunktionsdisplay

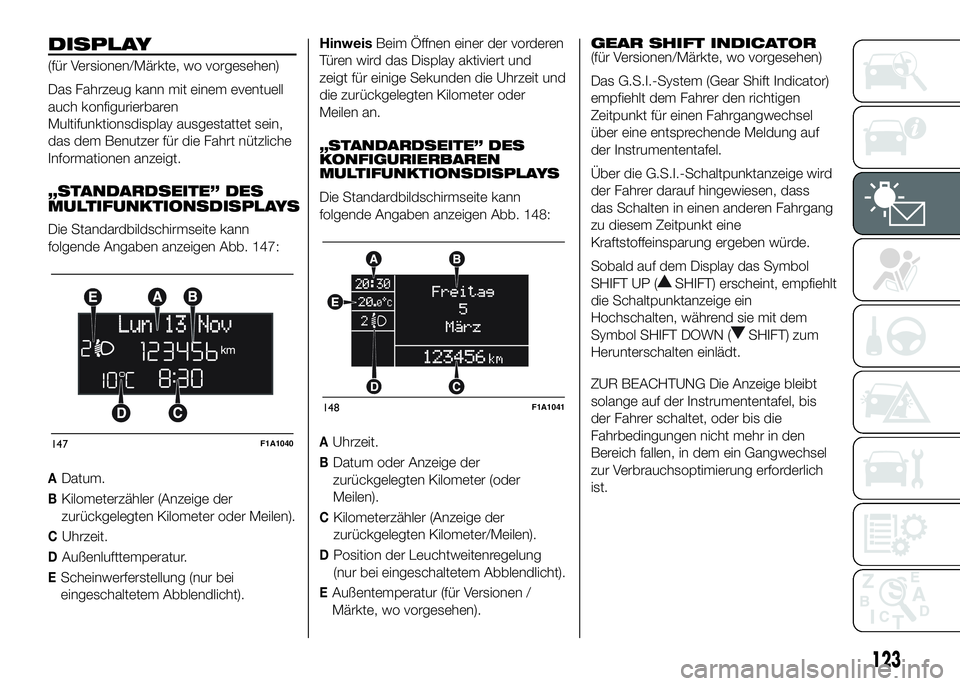

DISPLAY
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug kann mit einem eventuell
auch konfigurierbaren
Multifunktionsdisplay ausgestattet sein,
das dem Benutzer für die Fahrt nützliche
Informationen anzeigt.
„STANDARDSEITE” DES
MULTIFUNKTIONSDISPLAYS
Die Standardbildschirmseite kann
folgende Angaben anzeigen Abb. 147:
ADatum.
BKilometerzähler (Anzeige der
zurückgelegten Kilometer oder Meilen).
CUhrzeit.
DAußenlufttemperatur.
EScheinwerferstellung (nur bei
eingeschaltetem Abblendlicht).HinweisBeim Öffnen einer der vorderen
Türen wird das Display aktiviert und
zeigt für einige Sekunden die Uhrzeit und
die zurückgelegten Kilometer oder
Meilen an.
„STANDARDSEITE” DES
KONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS
Die Standardbildschirmseite kann
folgende Angaben anzeigen Abb. 148:
AUhrzeit.
BDatum oder Anzeige der
zurückgelegten Kilometer (oder
Meilen).
CKilometerzähler (Anzeige der
zurückgelegten Kilometer/Meilen).
DPosition der Leuchtweitenregelung
(nur bei eingeschaltetem Abblendlicht).
EAußentemperatur (für Versionen /
Märkte, wo vorgesehen).GEAR SHIFT INDICATOR
(für Versionen/Märkte, wo vorgesehen)
Das G.S.I.-System (Gear Shift Indicator)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung auf
der Instrumententafel.
Über die G.S.I.-Schaltpunktanzeige wird
der Fahrer darauf hingewiesen, dass
das Schalten in einen anderen Fahrgang
zu diesem Zeitpunkt eine
Kraftstoffeinsparung ergeben würde.
Sobald auf dem Display das Symbol
SHIFT UP (
SHIFT) erscheint, empfiehlt
die Schaltpunktanzeige ein
Hochschalten, während sie mit dem
Symbol SHIFT DOWN (
SHIFT) zum
Herunterschalten einlädt.
ZUR BEACHTUNG Die Anzeige bleibt
solange auf der Instrumententafel, bis
der Fahrer schaltet, oder bis die
Fahrbedingungen nicht mehr in den
Bereich fallen, in dem ein Gangwechsel
zur Verbrauchsoptimierung erforderlich
ist.
147F1A1040
148F1A1041
123

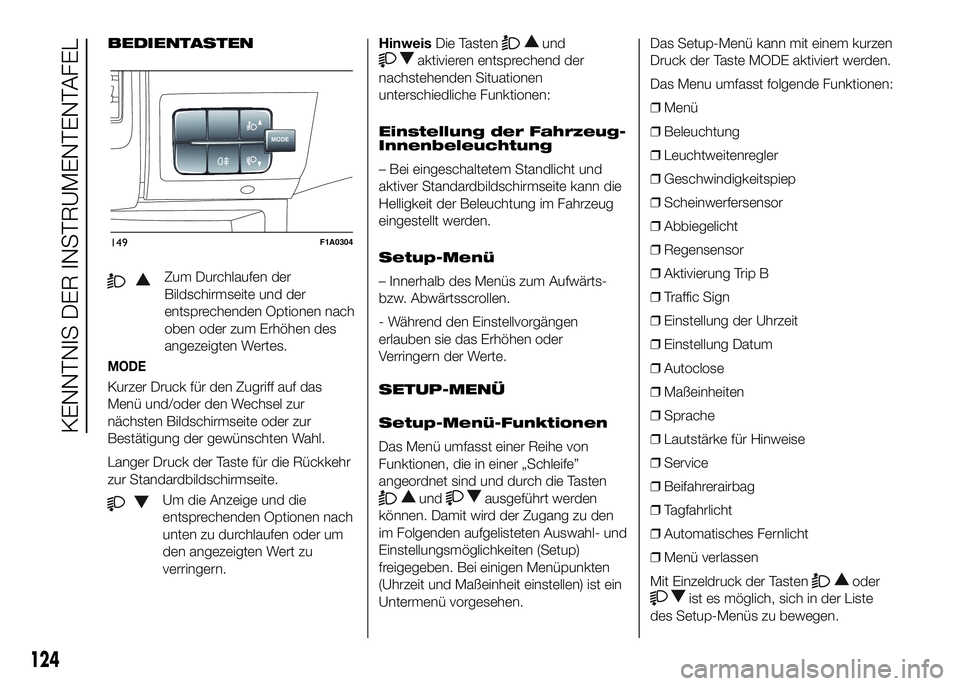

BEDIENTASTEN
Zum Durchlaufen der
Bildschirmseite und der
entsprechenden Optionen nach
oben oder zum Erhöhen des
angezeigten Wertes.
MODE
Kurzer Druck für den Zugriff auf das
Menü und/oder den Wechsel zur
nächsten Bildschirmseite oder zur
Bestätigung der gewünschten Wahl.
Langer Druck der Taste für die Rückkehr
zur Standardbildschirmseite.
Um die Anzeige und die
entsprechenden Optionen nach
unten zu durchlaufen oder um
den angezeigten Wert zu
verringern.HinweisDie Tasten
und
aktivieren entsprechend der
nachstehenden Situationen
unterschiedliche Funktionen:
Einstellung der Fahrzeug-
Innenbeleuchtung
– Bei eingeschaltetem Standlicht und
aktiver Standardbildschirmseite kann die
Helligkeit der Beleuchtung im Fahrzeug
eingestellt werden.
Setup-Menü
– Innerhalb des Menüs zum Aufwärts-
bzw. Abwärtsscrollen.
- Während den Einstellvorgängen
erlauben sie das Erhöhen oder
Verringern der Werte.
SETUP-MENÜ
Setup-Menü-Funktionen
Das Menü umfasst einer Reihe von
Funktionen, die in einer „Schleife”
angeordnet sind und durch die Tasten
undausgeführt werden
können. Damit wird der Zugang zu den
im Folgenden aufgelisteten Auswahl- und
Einstellungsmöglichkeiten (Setup)
freigegeben. Bei einigen Menüpunkten
(Uhrzeit und Maßeinheit einstellen) ist ein
Untermenü vorgesehen.Das Setup-Menü kann mit einem kurzen
Druck der Taste MODE aktiviert werden.
Das Menu umfasst folgende Funktionen:
❒Menü
❒Beleuchtung
❒Leuchtweitenregler
❒Geschwindigkeitspiep
❒Scheinwerfersensor
❒Abbiegelicht
❒Regensensor
❒Aktivierung Trip B
❒Traffic Sign
❒Einstellung der Uhrzeit
❒Einstellung Datum
❒Autoclose
❒Maßeinheiten
❒Sprache
❒Lautstärke für Hinweise
❒Service
❒Beifahrerairbag
❒Tagfahrlicht
❒Automatisches Fernlicht
❒Menü verlassen
Mit Einzeldruck der Tasten
oder
ist es möglich, sich in der Liste
des Setup-Menüs zu bewegen.
MODE
149F1A0304
124
KENNTNIS DER INSTRUMENTENTAFEL
