GRAFISCHES INHALTSVERZEICHNIS
.
SCHEINWERFER
❒Lampentypen .....................................221
❒Tagfahrlicht ......................................... 48
❒Standlicht/Abblendlicht ....................... 48
❒Fernlicht .............................................. 48
❒Austausch der Lampen .......................224
RÄDER
❒Felgen und Reifen ...............................280
❒Reifendruck ........................................281
❒Radwechsel ........................................209
❒Reifen-Reparaturset Fix&Go ................215
AUSSENSPIEGEL
❒Einstellung .......................................... 25
❒Einklappen .......................................... 25
TÜREN
❒Zentralverriegelung ............................. 70
SCHEIBENWISCHER
❒Funktionsweise ................................... 51
❒Auswechseln des
Scheibenwischerblatts ........................264
MOTOR
❒Kontrolle der Füllstände ......................251
❒Technische Daten ...............................274
1F1A5000
5

.
HECKLEUCHTEN
❒Lampentypen .....................................221
❒Austausch der Lampen .......................227
LADERAUM
❒Öffnen/Schließen ................................ 73
DRITTE BREMSLEUCHTE
❒Lampentypen .....................................221
❒Ersatz der Lampen .............................229
PARKSENSOREN
❒Funktionsweise ................................... 99
2F1A5001
6
GRAFISCHES INHALTSVERZEICHNIS

.
LUFTDÜSEN
❒Luftdüsen ........................................... 29
LINKER HEBEL
❒Außenbeleuchtung .............................. 48
INSTRUMENTENTAFEL
❒Instrumententafel und
Bordinstrumente .................................119
❒Kontrollleuchten ..................................135
RECHTER HEBEL
❒Reinigung der Scheiben ...................... 51
AUTORADIO
❒Anlage ................................................106
ABLAGEFACH / BEIFAHRERSEITE
FRONTAIRBAG
❒Innenausstattung ................................ 62
❒Frontairbag .........................................180
HANDSCHUHFACH
❒Innenausstattung ................................ 62
HEIZUNG/KLIMAANLAGE
❒Heizung und Lüftung .......................... 28
❒Manuelle Klimaanlage ......................... 32
❒Automatische Klimaanlage .................. 35
BEDIENUNGEN AM
ARMATURENBRETT
❒Funktionsweise ................................... 59
SCHALTHEBEL
❒Funktionsweise ...................................193
LENKRAD
❒Einstellung .......................................... 24
❒Frontairbag auf der Fahrerseite ...........180
RADIO
MEDIA
PHONEINFO
A-B-C
MENU
123 4 56
3F1A5002
7

.
ÖFFNUNGSHEBEL DER
MOTORHAUBE
❒Öffnen/Schließen ................................ 77
BEDIENFELD
❒Bedienelemente .................................. 59
❒Bedientasten ......................................123
GETRÄNK-, DOSEN-,
FLASCHENHALTER
❒Ausstattung ........................................ 63
TÜREN
❒Ver- und Entriegelung .......................... 70
SITZE
❒Einstellung .......................................... 15
❒Gefederter Sitz .................................... 16
❒Sitze mit einstellbaren Armlehnen ........ 16
❒Drehbarer Sitz ..................................... 16
❒Rücksitz .............................................. 19
HANDBREMSE
❒Funktionsweise ...................................191
MO
DE
4F1A5003
8
GRAFISCHES INHALTSVERZEICHNIS

KENNTNIS DES FAHRZEUGES
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.BEDEUTUNG DER SYMBOLE .......... 10
DAS FIAT-CODE-SYSTEM ................ 10
DIE SCHLÜSSEL .............................. 11
ELEKTRONISCHE ALARMANLAGE .. 13
ANLASSVORRICHTUNG .................. 14
SITZE ................................................ 15
KOPFSTÜTZEN ................................ 23
LENKRAD ......................................... 24
RÜCKSPIEGEL ................................. 25
HEIZUNG UND BELÜFTUNG ............ 28
LUFTDÜSEN ..................................... 29
SCHALTUNGEN FÜR HEIZUNG
UND BELÜFTUNG ............................ 29
MANUELLE KLIMAANLAGE.............. 32
AUTOMATISCHE KLIMAANLAGE ..... 35
ZUSATZHEIZUNG ............................. 41
UNABHÄNGIGE ZUSATZHEIZUNG ... 42
AUSSENBELEUCHTUNG ................. 48
SCHEIBENREINIGUNG ..................... 51
CRUISE CONTROL (TEMPOMAT) ..... 53
DECKENLEUCHTEN ......................... 57
BEDIENELEMENTE........................... 59
KRAFTSTOFFUNTERBRECHUNGS-
SCHALTER ...................................... 61
INNENAUSSTATTUNG ..................... 62
FAHRTENSCHREIBER ...................... 68
GESCHWINDIGKEITSBEGRENZER
(SPEED BLOCK) ............................... 68SELBSTREGELNDE
PNEUMATISCHE
AUFHÄNGUNGEN ............................ 69
TÜREN.............................................. 70
FENSTERHEBER .............................. 76
MOTORHAUBE................................. 77
GEPÄCKTRÄGER/SKITRÄGER ......... 78
SCHEINWERFER .............................. 79
ABS-SYSTEM ................................... 80
ESC-SYSTEM (ELECTRONIC
STABILITY CONTROL) ...................... 81
TRACTION-PLUS-SYSTEM .............. 86
TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................... 87
DRIVING ADVISOR ........................... 90
RÜCKFAHRKAMERA (PARKVIEW®
REAR BACK UP CAMERA) ............... 95
TRAFFIC SIGN RECOGNITION ......... 97
EOBD-SYSTEM ................................ 99
PARKSENSOREN ............................. 99
START&STOP-SYSTEM .................... 102
ZUSATZSTOFF FÜR
DIESELEMISSIONEN ADBLUE
(HARNSTOFF) ................................... 105
AUTORADIO ..................................... 106
VOM KUNDEN ZUGEKAUFTES
ZUBEHÖR ........................................ 107
BETANKEN DES FAHRZEUGS.......... 108
UMWELTSCHUTZ ............................. 114
9

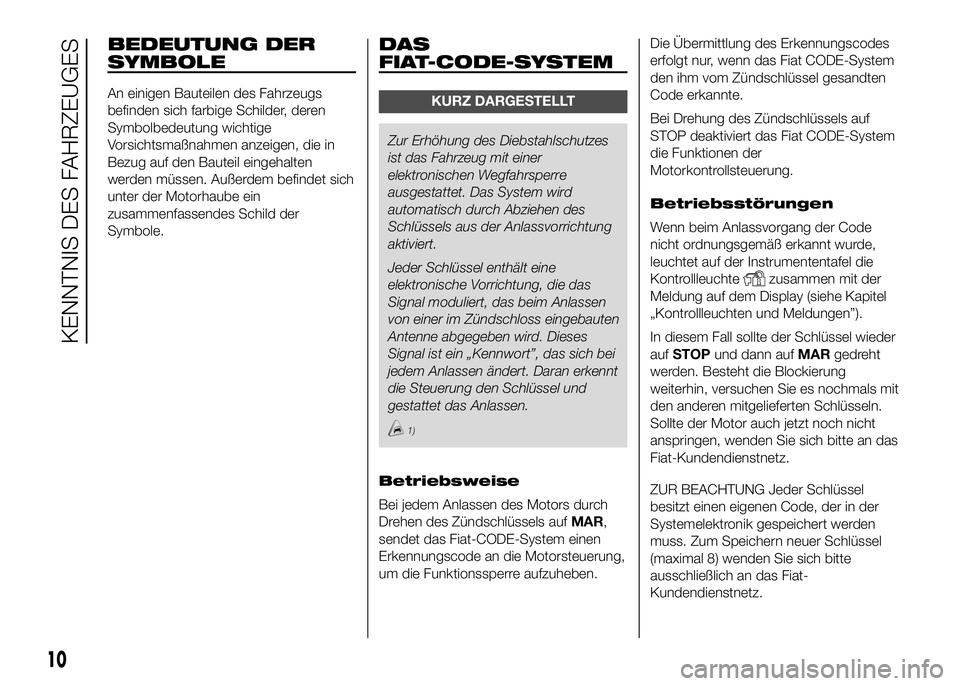

BEDEUTUNG DER
SYMBOLE
An einigen Bauteilen des Fahrzeugs
befinden sich farbige Schilder, deren
Symbolbedeutung wichtige
Vorsichtsmaßnahmen anzeigen, die in
Bezug auf den Bauteil eingehalten
werden müssen. Außerdem befindet sich
unter der Motorhaube ein
zusammenfassendes Schild der
Symbole.
DAS
FIAT-CODE-SYSTEM
KURZ DARGESTELLT
Zur Erhöhung des Diebstahlschutzes
ist das Fahrzeug mit einer
elektronischen Wegfahrsperre
ausgestattet. Das System wird
automatisch durch Abziehen des
Schlüssels aus der Anlassvorrichtung
aktiviert.
Jeder Schlüssel enthält eine
elektronische Vorrichtung, die das
Signal moduliert, das beim Anlassen
von einer im Zündschloss eingebauten
Antenne abgegeben wird. Dieses
Signal ist ein „Kennwort”, das sich bei
jedem Anlassen ändert. Daran erkennt
die Steuerung den Schlüssel und
gestattet das Anlassen.
1)
Betriebsweise
Bei jedem Anlassen des Motors durch
Drehen des Zündschlüssels aufMAR,
sendet das Fiat-CODE-System einen
Erkennungscode an die Motorsteuerung,
um die Funktionssperre aufzuheben.Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Fiat CODE-System
den ihm vom Zündschlüssel gesandten
Code erkannte.
Bei Drehung des Zündschlüssels auf
STOP deaktiviert das Fiat CODE-System
die Funktionen der
Motorkontrollsteuerung.
Betriebsstörungen
Wenn beim Anlassvorgang der Code
nicht ordnungsgemäß erkannt wurde,
leuchtet auf der Instrumententafel die
Kontrollleuchte
zusammen mit der
Meldung auf dem Display (siehe Kapitel
„Kontrollleuchten und Meldungen”).
In diesem Fall sollte der Schlüssel wieder
aufSTOPund dann aufMARgedreht
werden. Besteht die Blockierung
weiterhin, versuchen Sie es nochmals mit
den anderen mitgelieferten Schlüsseln.
Sollte der Motor auch jetzt noch nicht
anspringen, wenden Sie sich bitte an das
Fiat-Kundendienstnetz.
ZUR BEACHTUNG Jeder Schlüssel
besitzt einen eigenen Code, der in der
Systemelektronik gespeichert werden
muss. Zum Speichern neuer Schlüssel
(maximal 8) wenden Sie sich bitte
ausschließlich an das Fiat-
Kundendienstnetz.
10
KENNTNIS DES FAHRZEUGES

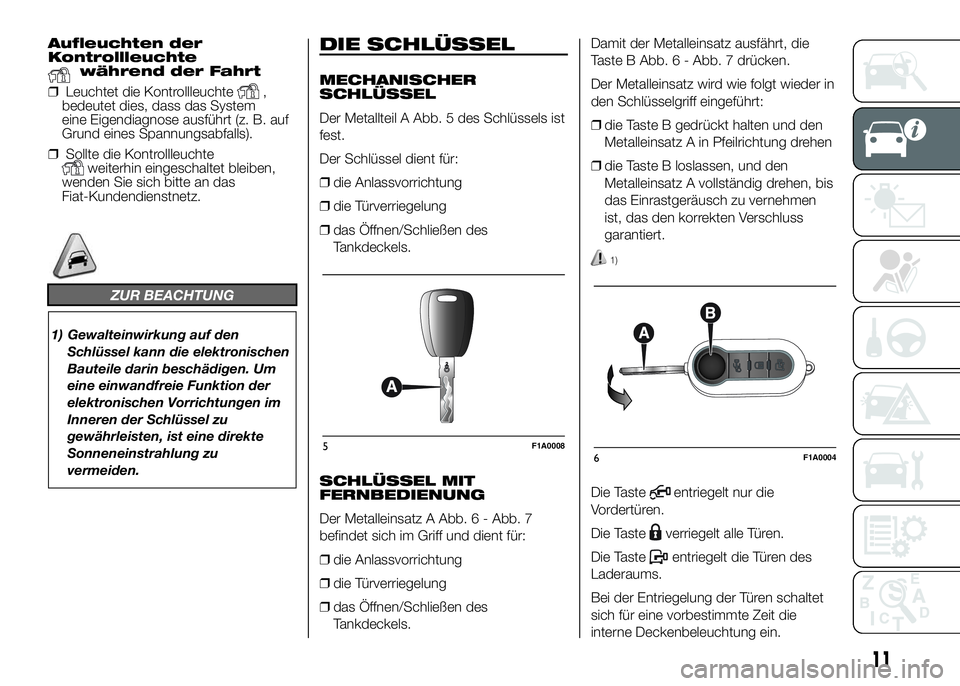

Aufleuchten der
Kontrollleuchte
während der Fahrt
❒Leuchtet die Kontrollleuchte
,
bedeutet dies, dass das System
eine Eigendiagnose ausführt (z. B. auf
Grund eines Spannungsabfalls).
❒Sollte die Kontrollleuchte
weiterhin eingeschaltet bleiben,
wenden Sie sich bitte an das
Fiat-Kundendienstnetz.
ZUR BEACHTUNG
1) Gewalteinwirkung auf den
Schlüssel kann die elektronischen
Bauteile darin beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im
Inneren der Schlüssel zu
gewährleisten, ist eine direkte
Sonneneinstrahlung zu
vermeiden.
DIE SCHLÜSSEL
MECHANISCHER
SCHLÜSSEL
Der Metallteil A Abb. 5 des Schlüssels ist
fest.
Der Schlüssel dient für:
❒die Anlassvorrichtung
❒die Türverriegelung
❒das Öffnen/Schließen des
Tankdeckels.
SCHLÜSSEL MIT
FERNBEDIENUNG
Der Metalleinsatz A Abb. 6 - Abb. 7
befindet sich im Griff und dient für:
❒die Anlassvorrichtung
❒die Türverriegelung
❒das Öffnen/Schließen des
Tankdeckels.Damit der Metalleinsatz ausfährt, die
Taste B Abb. 6 - Abb. 7 drücken.
Der Metalleinsatz wird wie folgt wieder in
den Schlüsselgriff eingeführt:
❒die Taste B gedrückt halten und den
Metalleinsatz A in Pfeilrichtung drehen
❒die Taste B loslassen, und den
Metalleinsatz A vollständig drehen, bis
das Einrastgeräusch zu vernehmen
ist, das den korrekten Verschluss
garantiert.
1)
Die Tasteentriegelt nur die
Vordertüren.
Die Taste
verriegelt alle Türen.
Die Taste
entriegelt die Türen des
Laderaums.
Bei der Entriegelung der Türen schaltet
sich für eine vorbestimmte Zeit die
interne Deckenbeleuchtung ein.
5F1A00086F1A0004
11

Bei einigen Versionen ist ein Schlüssel
mit Fernbedienung mit 2 Tasten
und
Abb. 7 vorgesehen.
Die Taste
verriegelt alle Türen.
Die Taste
entriegelt alle Türen.
LED-Anzeigen auf dem
Armaturenbrett
Nach der Türverriegelung leuchtet die
LED A Abb. 8 ungefähr 3 Sekunden lang
und beginnt dann zu blinken
(Abschreckfunktion).
Sind bei der Türverriegelung eine oder
mehrere Türen nicht ordnungsgemäß
geschlossen, blinkt die LED zusammen

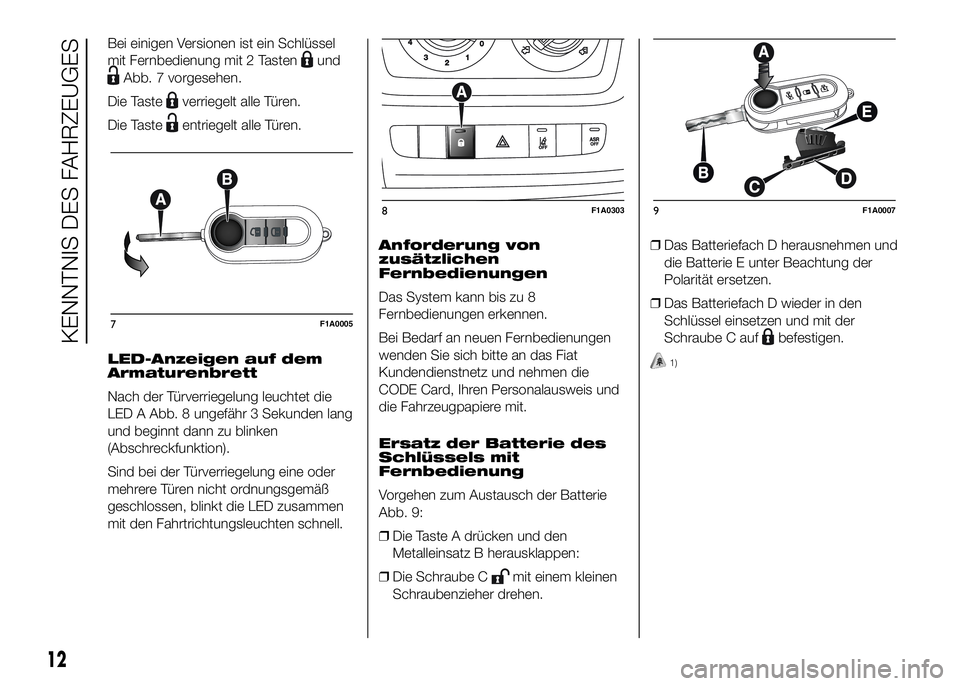

mit den Fahrtrichtungsleuchten schnell.Anforderung von
zusätzlichen
Fernbedienungen
Das System kann bis zu 8
Fernbedienungen erkennen.
Bei Bedarf an neuen Fernbedienungen
wenden Sie sich bitte an das Fiat
Kundendienstnetz und nehmen die
CODE Card, Ihren Personalausweis und
die Fahrzeugpapiere mit.
Ersatz der Batterie des
Schlüssels mit
Fernbedienung
Vorgehen zum Austausch der Batterie
Abb. 9:
❒Die Taste A drücken und den
Metalleinsatz B herausklappen:
❒Die Schraube C
mit einem kleinen
Schraubenzieher drehen.❒Das Batteriefach D herausnehmen und
die Batterie E unter Beachtung der
Polarität ersetzen.
❒Das Batteriefach D wieder in den
Schlüssel einsetzen und mit der
Schraube C auf
befestigen.
1)
7F1A0005
8F1A03039F1A0007
