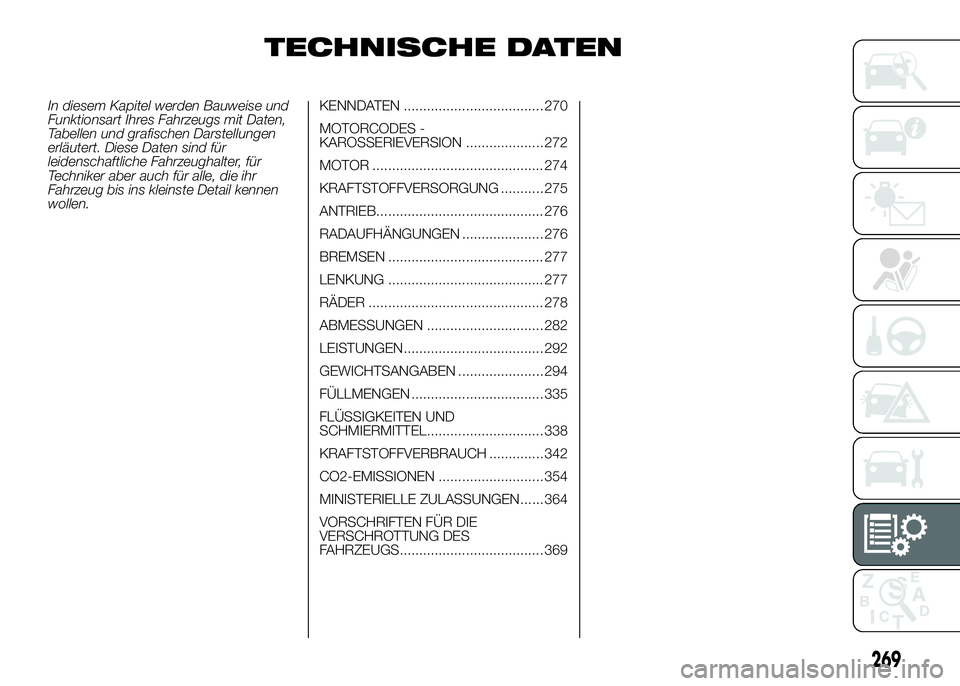

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise und
Funktionsart Ihres Fahrzeugs mit Daten,
Tabellen und grafischen Darstellungen
erläutert. Diese Daten sind für
leidenschaftliche Fahrzeughalter, für
Techniker aber auch für alle, die ihr
Fahrzeug bis ins kleinste Detail kennen
wollen.KENNDATEN .................................... 270
MOTORCODES -
KAROSSERIEVERSION .................... 272
MOTOR ............................................ 274
KRAFTSTOFFVERSORGUNG ........... 275
ANTRIEB........................................... 276
RADAUFHÄNGUNGEN ..................... 276
BREMSEN ........................................ 277
LENKUNG ........................................ 277
RÄDER ............................................. 278
ABMESSUNGEN .............................. 282
LEISTUNGEN.................................... 292
GEWICHTSANGABEN ...................... 294
FÜLLMENGEN .................................. 335
FLÜSSIGKEITEN UND
SCHMIERMITTEL.............................. 338
KRAFTSTOFFVERBRAUCH .............. 342
CO2-EMISSIONEN ........................... 354
MINISTERIELLE ZULASSUNGEN...... 364
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS..................................... 369
269

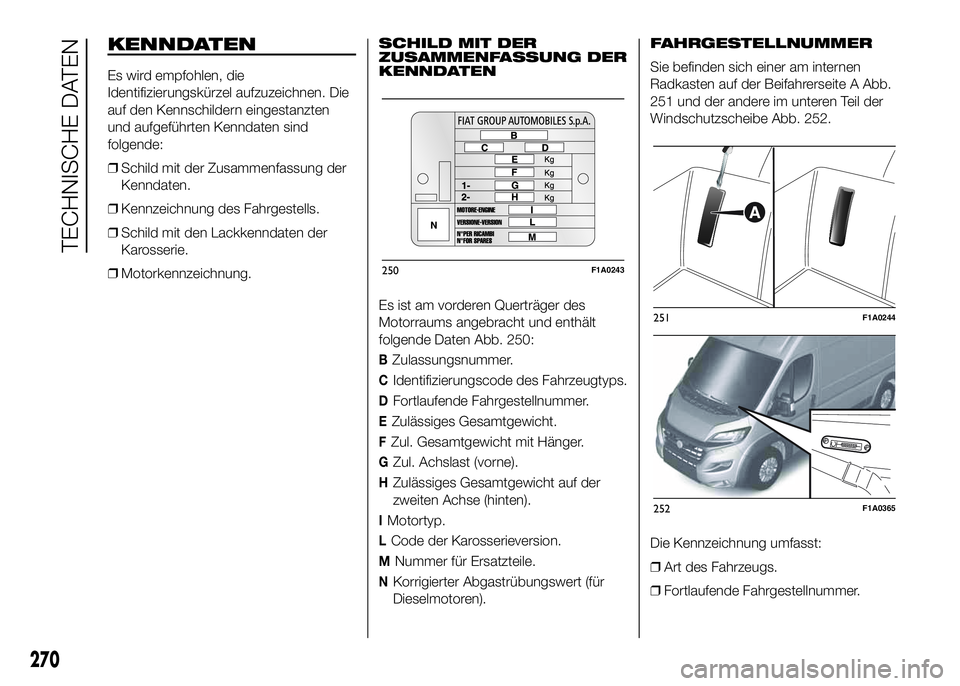

KENNDATEN
Es wird empfohlen, die
Identifizierungskürzel aufzuzeichnen. Die
auf den Kennschildern eingestanzten
und aufgeführten Kenndaten sind
folgende:
❒Schild mit der Zusammenfassung der
Kenndaten.
❒Kennzeichnung des Fahrgestells.
❒Schild mit den Lackkenndaten der
Karosserie.
❒Motorkennzeichnung.SCHILD MIT DER
ZUSAMMENFASSUNG DER
KENNDATEN
Es ist am vorderen Querträger des
Motorraums angebracht und enthält
folgende Daten Abb. 250:
BZulassungsnummer.
CIdentifizierungscode des Fahrzeugtyps.
DFortlaufende Fahrgestellnummer.
EZulässiges Gesamtgewicht.
FZul. Gesamtgewicht mit Hänger.
GZul. Achslast (vorne).
HZulässiges Gesamtgewicht auf der
zweiten Achse (hinten).
IMotortyp.
LCode der Karosserieversion.
MNummer für Ersatzteile.
NKorrigierter Abgastrübungswert (für
Dieselmotoren).FAHRGESTELLNUMMER
Sie befinden sich einer am internen
Radkasten auf der Beifahrerseite A Abb.
251 und der andere im unteren Teil der
Windschutzscheibe Abb. 252.
Die Kennzeichnung umfasst:
❒Art des Fahrzeugs.
❒Fortlaufende Fahrgestellnummer.
250F1A0243
251F1A0244
252F1A0365
270
TECHNISCHE DATEN

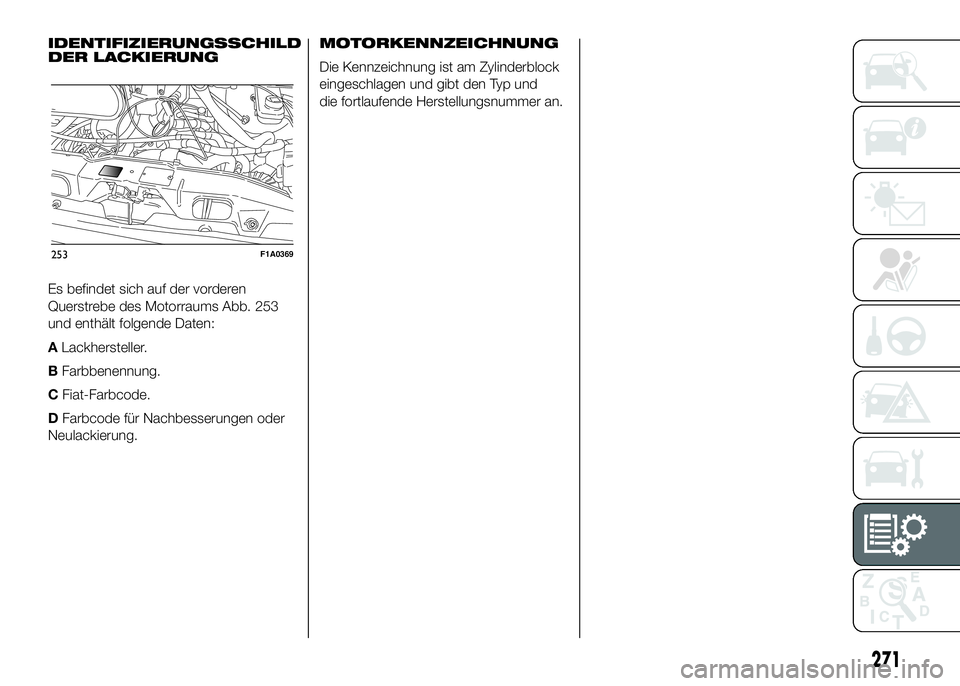

IDENTIFIZIERUNGSSCHILD
DER LACKIERUNG
Es befindet sich auf der vorderen
Querstrebe des Motorraums Abb. 253
und enthält folgende Daten:
ALackhersteller.
BFarbbenennung.
CFiat-Farbcode.
DFarbcode für Nachbesserungen oder
Neulackierung.MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und
die fortlaufende Herstellungsnummer an.
253F1A0369
271

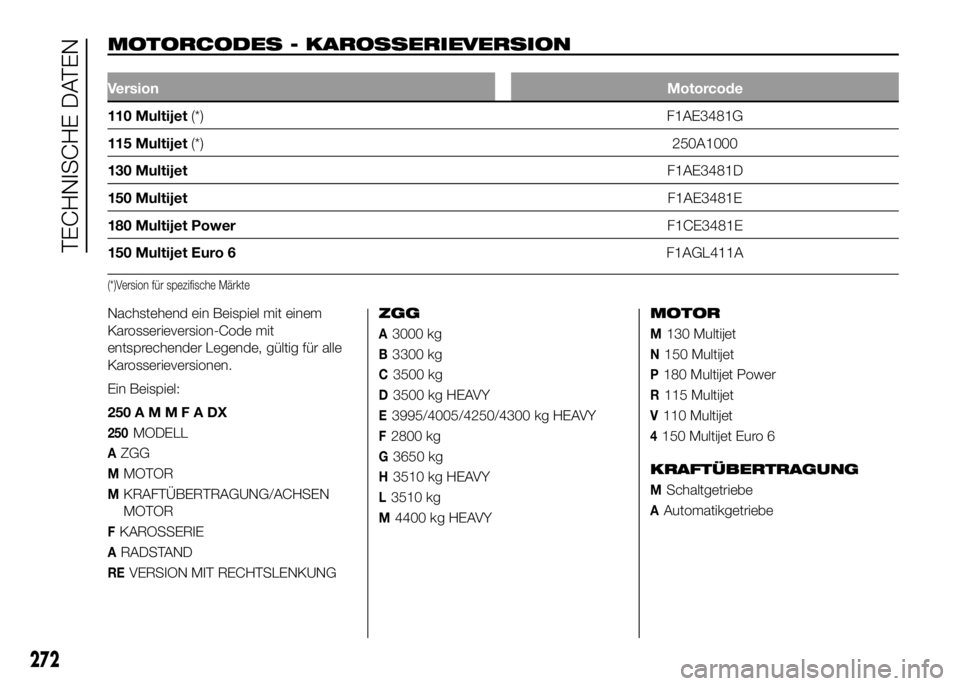

MOTORCODES - KAROSSERIEVERSION.
VersionMotorcode
110 Multijet(*) F1AE3481G
115 Multijet(*)250A1000
130 MultijetF1AE3481D
150 MultijetF1AE3481E
180 Multijet PowerF1CE3481E
150 Multijet Euro 6F1AGL411A
(*)Version für spezifische Märkte
Nachstehend ein Beispiel mit einem
Karosserieversion-Code mit
entsprechender Legende, gültig für alle
Karosserieversionen.
Ein Beispiel:
250AMMFADX
250MODELL
AZGG
MMOTOR
MKRAFTÜBERTRAGUNG/ACHSEN
MOTOR
FKAROSSERIE
ARADSTAND
REVERSION MIT RECHTSLENKUNGZGG
A3000 kg
B3300 kg
C3500 kg
D3500 kg HEAVY
E3995/4005/4250/4300 kg HEAVY
F2800 kg
G3650 kg
H3510 kg HEAVY
L3510 kg
M4400 kg HEAVYMOTOR
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
V110 Multijet
4150 Multijet Euro 6
KRAFTÜBERTRAGUNG
MSchaltgetriebe
AAutomatikgetriebe
272
TECHNISCHE DATEN

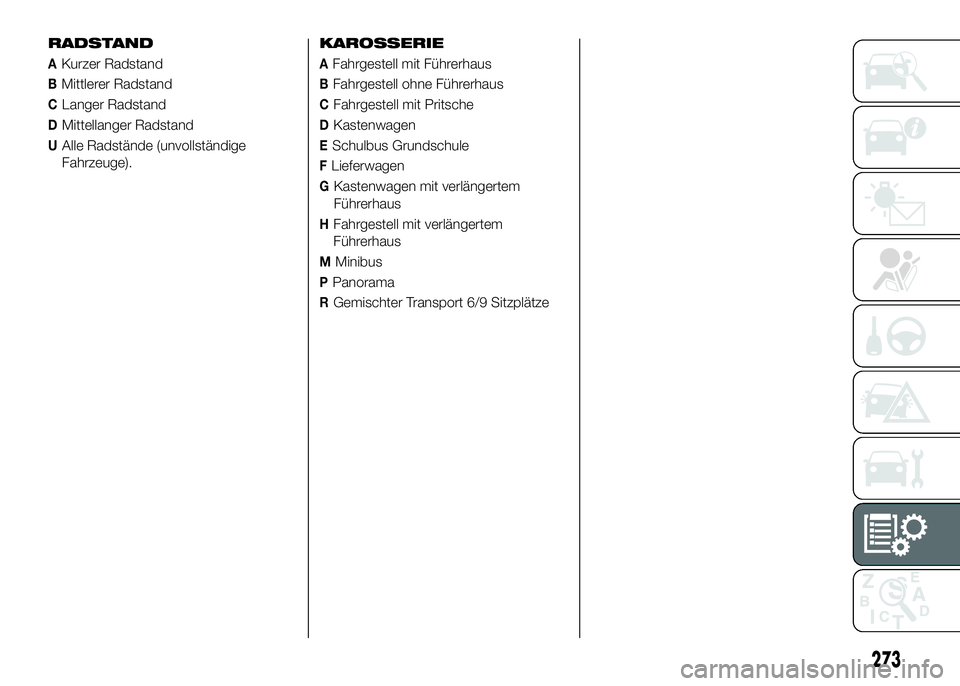

RADSTAND
AKurzer Radstand
BMittlerer Radstand
CLanger Radstand
DMittellanger Radstand
UAlle Radstände (unvollständige
Fahrzeuge).KAROSSERIE
AFahrgestell mit Führerhaus
BFahrgestell ohne Führerhaus
CFahrgestell mit Pritsche
DKastenwagen
ESchulbus Grundschule
FLieferwagen
GKastenwagen mit verlängertem
Führerhaus
HFahrgestell mit verlängertem
Führerhaus
MMinibus
PPanorama
RGemischter Transport 6/9 Sitzplätze
273

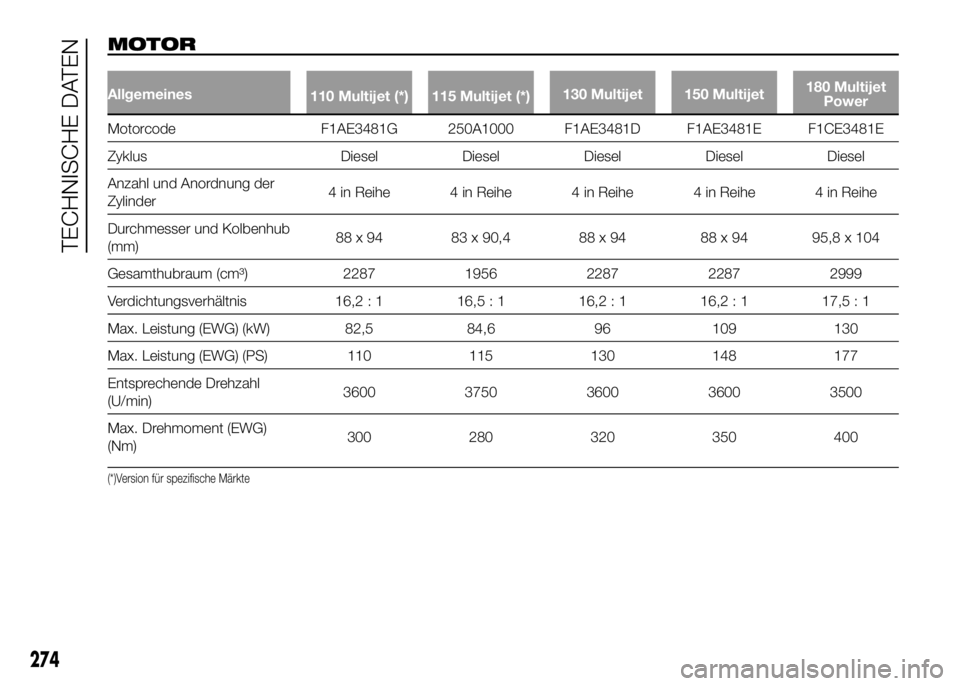

MOTOR
Allgemeines
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Motorcode F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Zyklus Diesel Diesel Diesel Diesel Diesel
Anzahl und Anordnung der
Zylinder4 in Reihe 4 in Reihe 4 in Reihe 4 in Reihe 4 in Reihe
Durchmesser und Kolbenhub
(mm)88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Gesamthubraum (cm³) 2287 1956 2287 2287 2999
Verdichtungsverhältnis 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Max. Leistung (EWG) (kW) 82,5 84,6 96 109 130
Max. Leistung (EWG) (PS) 110 115 130 148 177
Entsprechende Drehzahl
(U/min)3600 3750 3600 3600 3500
Max. Drehmoment (EWG)
(Nm)300 280 320 350 400
(*)Version für spezifische Märkte
274
TECHNISCHE DATEN

Allgemeines
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Entsprechende Drehzahl
(U/min)1800 1500 1800 1500 1400
Kraftstoff Diesel für Fahrzeugantrieb (Spezifikation EN590)
(*)Version für spezifische Märkte

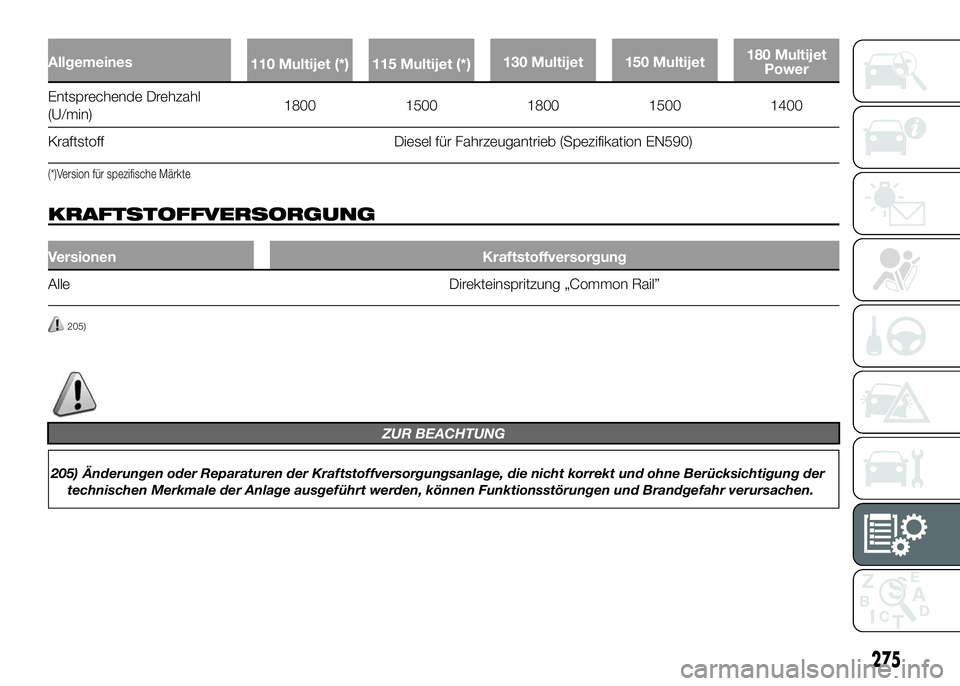

KRAFTSTOFFVERSORGUNG
Versionen Kraftstoffversorgung
Alle Direkteinspritzung „Common Rail”
205)
ZUR BEACHTUNG
205) Änderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der
technischen Merkmale der Anlage ausgeführt werden, können Funktionsstörungen und Brandgefahr verursachen.
275

ANTRIEB
Versionen Getriebeschaltung Kupplung Antrieb
115 Multijet(*)Fünf Vorwärtsgänge plus
Rückwärtsgang, mit
Synchronisierung der
Vorwärtsgänge
Selbstnachstellend mit
Pedal ohne LeerwegVo r n 110 Multijet(*)
Sechs Vorwärtsgänge plus
Rückwärtsgang, mit
Synchronisierung der
Vorwärtsgänge 130 Multijet
150 Multijet
180 Multijet Power
150 Multijet Euro 6
(*)Version für spezifische Märkte
RADAUFHÄNGUNGEN
56)
Versionen Vorne Hinten
Vo r n e
Mit unabhängigen Rädern, Typ Mc Pherson; Rohrstarrachse; Längsblattfeder
Hinten
276
TECHNISCHE DATEN
