2016 FIAT DUCATO Betriebsanleitung (in German)

GEWICHTE KOMBI
Versionen mit 3500 kg ZGG110 (*) /130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals)2035 ÷ 2465(**) 2035 ÷ 2465
Zulässiges Gesamtgewicht (***)
– Vorderachse: 1850 1850
– Hinterachse: 1900 1900 ÷ 2000
- Gesamt: 3500 3500
Schleppbare Lasten
– Gebremster Anhänger: 1900(**) ÷ 2000 2000 ÷ 2500
– ungebremster Anhänger: 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100
(*) Version für spezifische Märkte
(**) Versionen langer Radstand
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
309

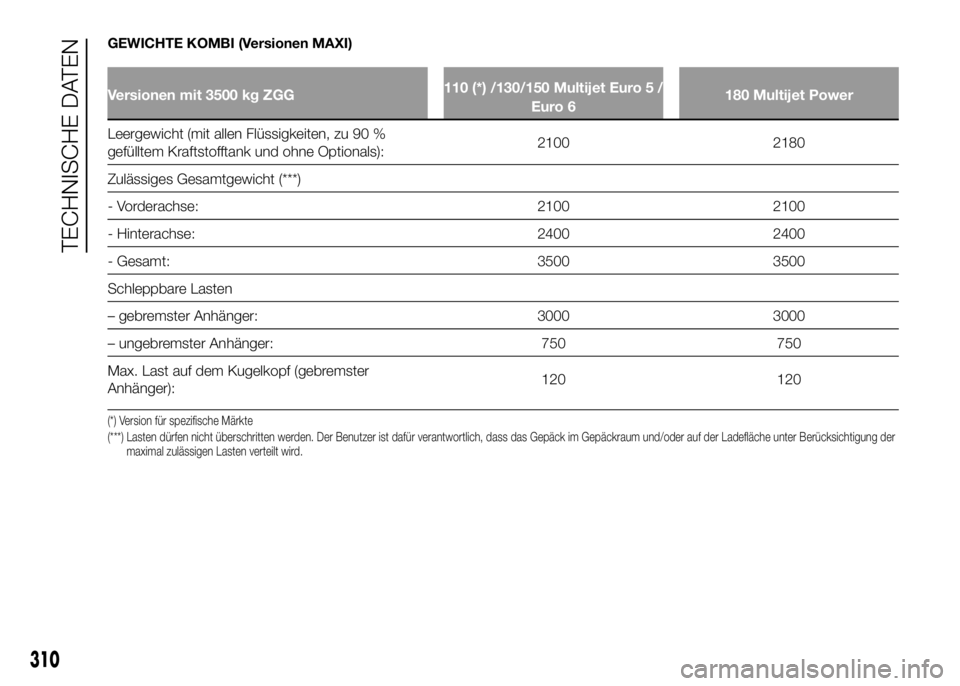

GEWICHTE KOMBI (Versionen MAXI)
Versionen mit 3500 kg ZGG110 (*) /130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):2100 2180
Zulässiges Gesamtgewicht (***)
- Vorderachse: 2100 2100
- Hinterachse: 2400 2400
- Gesamt: 3500 3500
Schleppbare Lasten
– gebremster Anhänger: 3000 3000
– ungebremster Anhänger: 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):120 120
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
310
TECHNISCHE DATEN

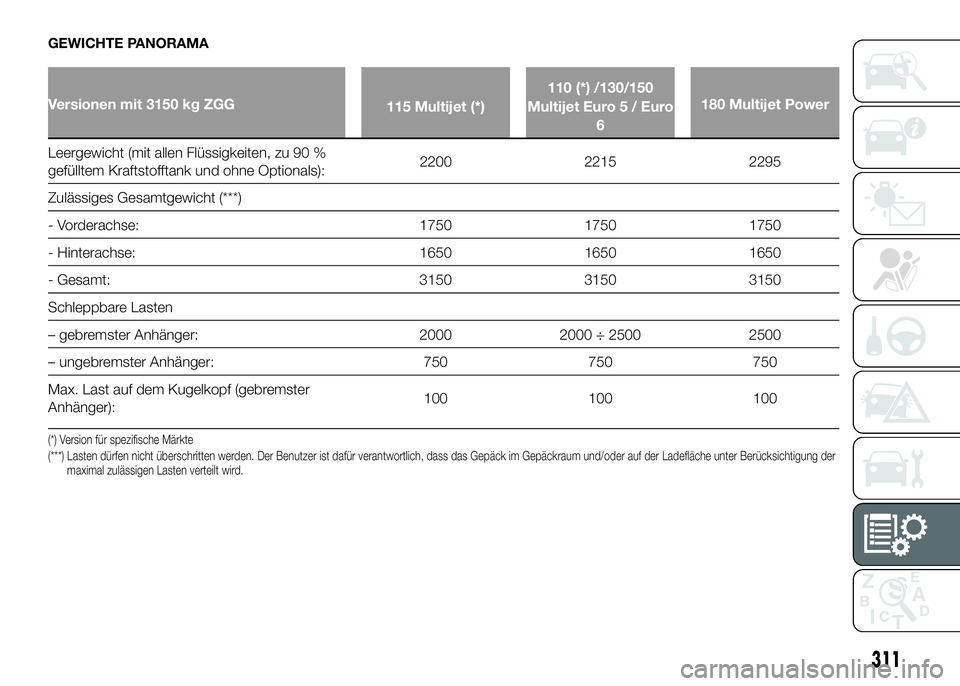

GEWICHTE PANORAMA
Versionen mit 3150 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet Euro 5 / Euro
6180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):2200 2215 2295
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1750 1750 1750
- Hinterachse: 1650 1650 1650
- Gesamt: 3150 3150 3150
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
311

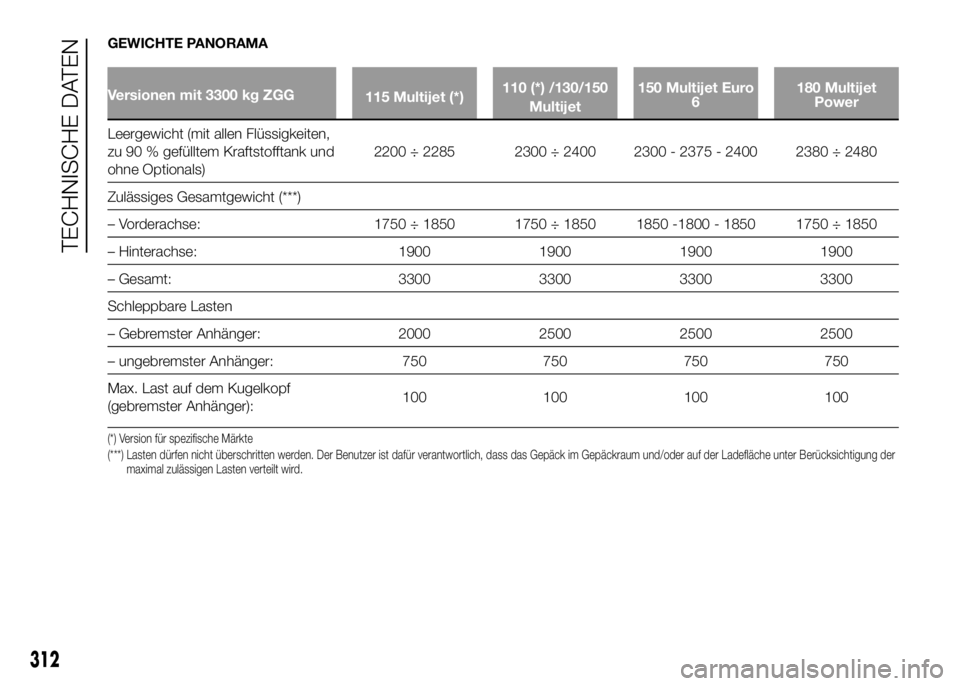

GEWICHTE PANORAMA
Versionen mit 3300 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet150 Multijet Euro
6180 Multijet
Power
Leergewicht (mit allen Flüssigkeiten,
zu 90 % gefülltem Kraftstofftank und
ohne Optionals)2200 ÷ 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Zulässiges Gesamtgewicht (***)
– Vorderachse: 1750 ÷ 1850 1750 ÷ 1850 1850 -1800 - 1850 1750 ÷ 1850
– Hinterachse: 1900 1900 1900 1900
– Gesamt: 3300 3300 3300 3300
Schleppbare Lasten
– Gebremster Anhänger: 2000 2500 2500 2500
– ungebremster Anhänger: 750 750 750 750
Max. Last auf dem Kugelkopf
(gebremster Anhänger):100 100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
312
TECHNISCHE DATEN

GEWICHTE MINIBUS
Versionen mit 3995 kg - 4005 kg - 4250 kg ZGG
110 (*) /130/150 Multijet
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals):2520 ÷ 2710
Zulässiges Gesamtgewicht (***)
- Vorderachse:2100
- Hinterachse: 2400 ÷ 2500
- Gesamt:4005 ÷ 4250
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
313

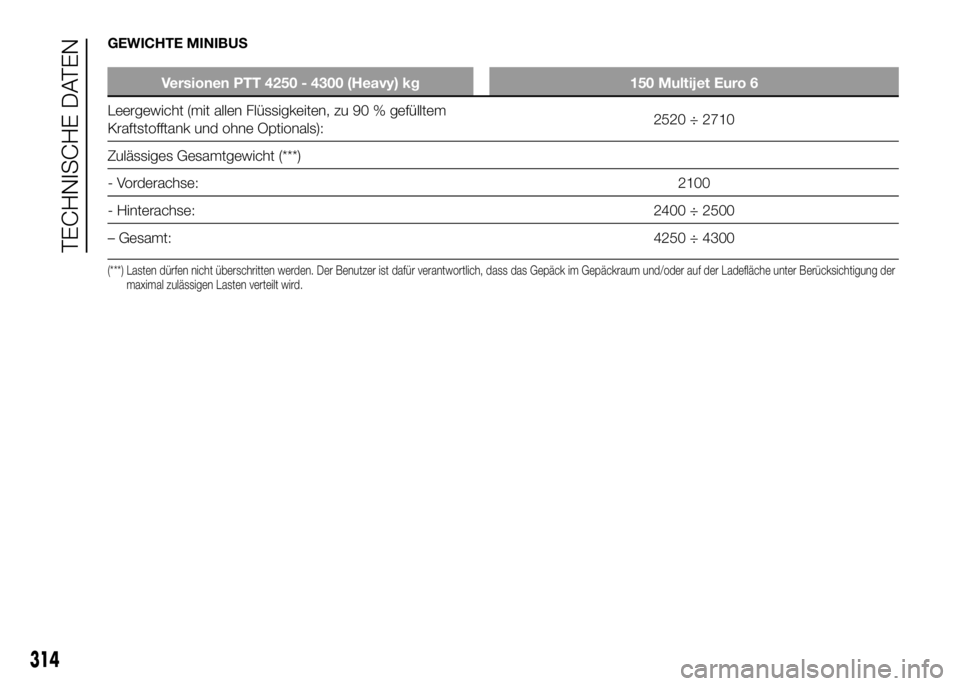

GEWICHTE MINIBUS
Versionen PTT 4250 - 4300 (Heavy) kg 150 Multijet Euro 6
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals):2520 ÷ 2710
Zulässiges Gesamtgewicht (***)
- Vorderachse:2100
- Hinterachse: 2400 ÷ 2500
– Gesamt:4250 ÷ 4300
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
314
TECHNISCHE DATEN

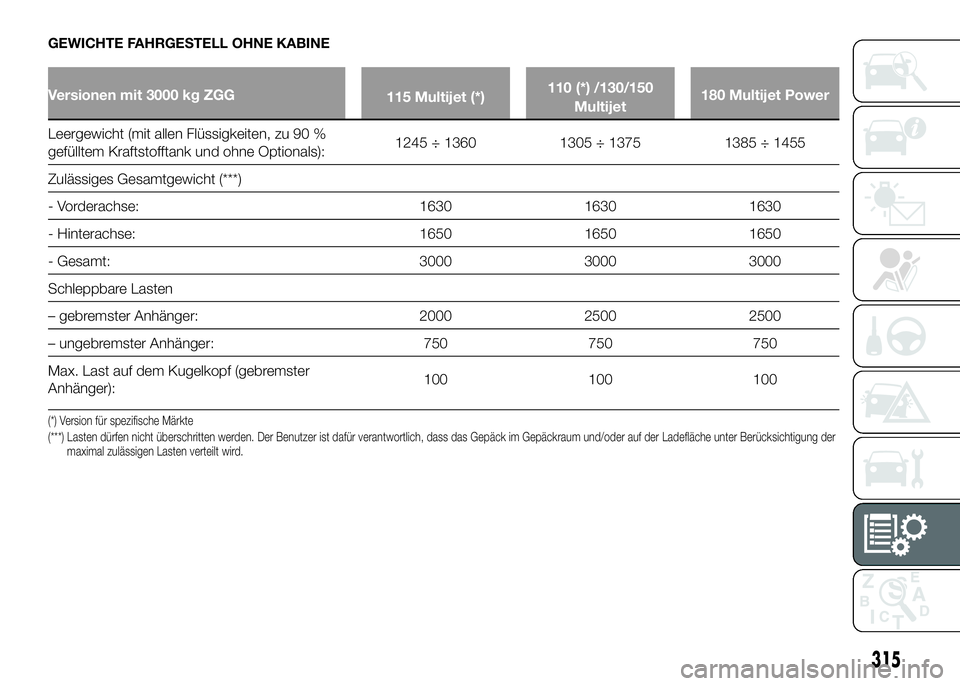

GEWICHTE FAHRGESTELL OHNE KABINE
Versionen mit 3000 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1630 1630 1630
- Hinterachse: 1650 1650 1650
- Gesamt: 3000 3000 3000
Schleppbare Lasten
– gebremster Anhänger: 2000 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
315

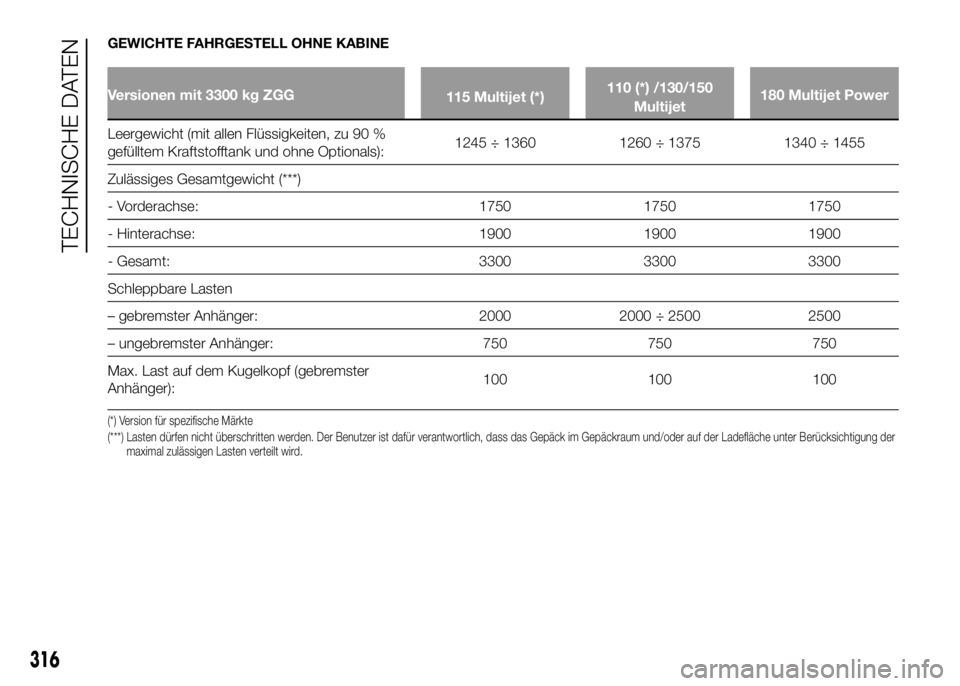

GEWICHTE FAHRGESTELL OHNE KABINE
Versionen mit 3300 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1750 1750 1750
- Hinterachse: 1900 1900 1900
- Gesamt: 3300 3300 3300
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
316
TECHNISCHE DATEN
