2016 CITROEN C5 Instrukcja obsługi (in Polish)

199
c5_pl_chap08_information_ed01-2015

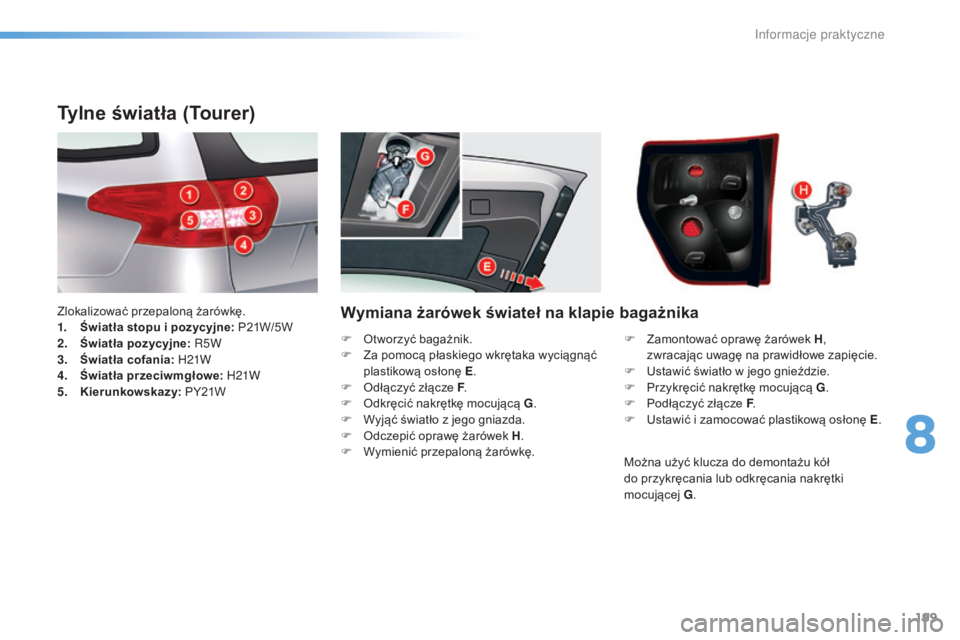

Wymiana żarówek świateł na klapie bagażnika
Tylne światła (Tourer)
Zlokalizować przepaloną żarówkę.
1. Światła stopu i pozycyjne: P21W/5 W
2.
Ś

wiatła pozycyjne: R5W
3.
Ś

wiatła cofania: H21W
4.
Ś

wiatła przeciwmgłowe: H21W
5.
Kie

runkowskazy: PY21W F

Z
amontować oprawę żarówek H,
zwracając uwagę na prawidłowe zapięcie.
F
u
s
tawić światło w jego gnieździe.
F

P
rzykręcić nakrętkę mocującą G.
F

P
odłączyć złącze F.
F
u
s
tawić i zamocować plastikową osłonę E.
F
o
t
worzyć bagażnik.
F

Z
a pomocą płaskiego wkrętaka wyciągnąć
plastikową osłonę E .
F
o
d
łączyć złącze F.
F
o
d
kręcić nakrętkę mocującą G.
F

W
yjąć światło z jego gniazda.
F
o
d
czepić oprawę żarówek H.
F

W
ymienić przepaloną żarówkę.Można użyć klucza do demontażu kół
do przykręcania lub odkręcania nakrętki
mocującej G.
8
Informacje praktyczne

200
c5_pl_chap08_information_ed01-2015
Wymiana żarówek świateł w błotniku
F Wyjąć pokrywę bocznej okładziny bagażnika
A. W tym celu pociągnąć ją do wnętrza
bagażnika, a następnie pociągnąć do góry.
F odłączyć złącze B .
F od kręcić nakrętkę mocującą C .
F

W
yjąć światło z gniazda. F
o
d
czepić oprawę żarówek D
.
F
W
ymienić przepaloną żarówkę.
F
Z
amontować oprawę żarówek D
.
F u
s
tawić światło w gnieździe.
F
P
rzykręcić nakrętkę mocującą C
.
F
P
odłączyć złącze B
.
F
Z
amontować boczną okładzinę A
.
W samochodach wyposażonych we
wzmacniacz Hi-Fi z prawej strony, odkręcić
wkręt o ćwierć obrotu, a następnie pociągnąć
boczną okładzinę bagażnika A do góry. Można użyć klucza do demontażu kół
do przykręcania lub odkręcania nakrętki
mocującej C
.
Informacje praktyczne

201
c5_pl_chap08_information_ed01-2015
F Włożyć cienki śrubokręt do jednego
z zewnętrznych otworów przezroczystej osłony.
F Popchnąć do zewnątrz, by go odblokować.
Wymiana trzeciego światła stop
(LED)
aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z aso sieci cIt roËn
lub z warsztatem specjalistycznym.
F

Z

djąć przezroczystą osłonę.
F

W

ymienić uszkodzoną żarówkę.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)
8
Informacje praktyczne

202
c5_pl_chap08_information_ed01-2015
Wymiana żarówek we
wnętrzu
Lampki sufitowe
Żarówka: W 5W
F od czepić pokrywkę lampki sufitowej w celu
uzyskania dostępu do żarówki.
Lampki do czytania map z tyłu
(Tourer)
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Lampka do czytania
Żarówka: W5W
F od czepić pokr ywkę.
F

W c
elu uzyskania dostępu do żarówki,
należy odczepić, jeżeli jest to konieczne,
przegrodę danej lampki do czytania.
Oświetlenie bagażnika
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Informacje praktyczne

203
c5_pl_chap08_information_ed01-2015
Oświetlenie progu drzwi
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Oświetlenie podłogi
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
Schowek w desce rozdzielczej
Żarówka: W5W
F od czepić pokrywkę lampki, aby uzyskać
dostęp do żarówki.
8
Informacje praktyczne

204
c5_pl_chap08_information_ed01-2015
Wymiana bezpiecznika
W samochodzie znajdują się dwie skrzynki bezpieczników, jedna pod tablicą rozdzielczą, a druga w komorze silnika.
Wymiana bezpiecznika
Przed dokonaniem wymiany bezpiecznika
konieczne jest:
-
u
stalenie przyczyny incydentu i sposobu
jego usunięcia,
-

w
yłączenie wszystkich odbiorników energii
elektrycznej,
-

u
nieruchomienie pojazdu i wyłączenie
stacyjki,
-
z

lokalizowanie przepalonego bezpiecznika
za pomocą tabel przypisania i schematów
zamieszczonych na następnych stronach. Dobry
Zły
Szczypce
je

żeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, zlecić sprawdzenie
instalacji elektrycznej przez
aso sieci
cIt

ro
Ën
albo przez warsztat specjalistyczny.
ab
y wymienić bezpiecznik, należy koniecznie:
-
u

żyć specjalnych szczypiec, umieszczonych
na bliższej pokrywie skrzynek
bezpieczników, aby wyciągnąć bezpiecznik
z gniazda i sprawdzić stan jego włókna,
-

z
awsze wymieniać przepalony bezpiecznik
na nowy o takim samym natężeniu
znamionowym (tego samego koloru); inne
natężenie znamionowe może spowodować
awarię (groźba pożaru). Wymiana bezpiecznika, którego nie
uwzględniono w poniższych tabelach,
może spowodować poważną awarię
Państwa pojazdu. Prosimy kontaktować
się z
aso sieci c
It
ro
Ën
albo
z warsztatem specjalistycznym.
cIt

ro
Ën
odrzuca wszelką
odpowiedzialność z tytułu kosztów
powstałych w wyniku naprawy pojazdu
lub usuwania awarii spowodowanych
zainstalowaniem urządzeń dodatkowych
niedostarczanych, niezalecanych
przez
c
It
ro
Ën
a i niezainstalowanych
zgodnie z zaleceniami, zwłaszcza gdy
pobór prądu przez ogół podłączonych
urządzeń dodatkowych przewyższa
10
mil

iamperów.Instalowanie akcesoriów
elektr ycznych
Instalacja elektryczna Państwa pojazdu
została zaprojektowana do działania
z wyposażeniem seryjnym lub opcjonalnym.
Przed zainstalowaniem innych urządzeń
lub akcesoriów w pojeździe prosimy
skontaktować się z
aso sieci c
It
ro
Ën
a

lbo z warsztatem specjalistycznym.
Informacje praktyczne

205
c5_pl_chap08_information_ed01-2015
Bezpieczniki pod deską rozdzielczą
Dostęp do bezpieczników
F otworzyć schowek do oporu, a następnie pociągnąć energicznie poziomo.
F

Z
demontować nakładkę, pociągając
zdecydowanym ruchem za dolną część.
sk

rzynka bezpieczników C
sk

rzynka bezpieczników A
sz

czypce
Podczas montażu schowka podręcznego
przestrzegać następujących zaleceń:
-

schowek podręczny ustawiony poziomo:
włożyć dolną część, zwracając uwagę, czy
wypusty znajdują się naprzeciwko prowadnic,
- pchnąć jednym mocnym ruchem do przodu,
-

z
amknąć schowek, zwracając uwagę, czy
sprężyny znajdujące się z tyłu przechodzą
nad schowkiem.
sk

rzynka bezpieczników B
8
Informacje praktyczne

206
c5_pl_chap08_information_ed01-2015
Skrzynka bezpieczników A
Skrzynka bezpieczników B
SymbolNatężenie prąduFunkcje
G29 -
n

iewykorzystany
G30 5

A Lusterka wsteczne podgrzewane
G31 5

A
cz

ujnik deszczu i natężenia światła
G32 5

A Lampki kontrolne niezapięcia pasów bezpieczeństwa
G33 5

A Lusterka wsteczne elektrochromatyczne
G34 20

A
ro

leta (
se

dan)
G35 5

A
oś

wietlenie drzwi pasażera – Przemieszczanie lusterka wstecznego pasażera
G36 30

A Pokrywa bagażnika z napędem (
to

urer)
G37 20

A
si

edzenia przednie podgrzewane
G38 30

A
si

edzenie kierowcy sterowane elektrycznie
G39 30

A
si

edzenie pasażera sterowane elektrycznie – Wzmacniacz Hi-Fi
G40 3

A Zasilanie modułu sterującego przyczepy
Symbol
Natężenie prąduFunkcje
G36 15


A
au

tomatyczna 6 -biegowa skrzynia biegów
G37 10


A Światła dzienne –
g
n

iazdo diagnostyczne
G38 3

A
cDs/as

r
G3

9 10


A Zawieszenie hydrauliczne
G40 3

A Zestyk stopu
