5666-3. Manutenção que pode ser feita por si
Lado esquerdo do painel de instrumentos (veículos com volante
à direita)
Puxe a aba e remova a
tampa.
Desligue o conetor enquanto
pressiona a tecla de destran-
camento.
Retire a tampa.
Certifique-se de que pressiona
a patilha quando retira ou
instala.
Remova o fusível.
Apenas pode remover fusíveis
de tipo A através do saca-
-fusíveis.
1
2
3
3

5676-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção

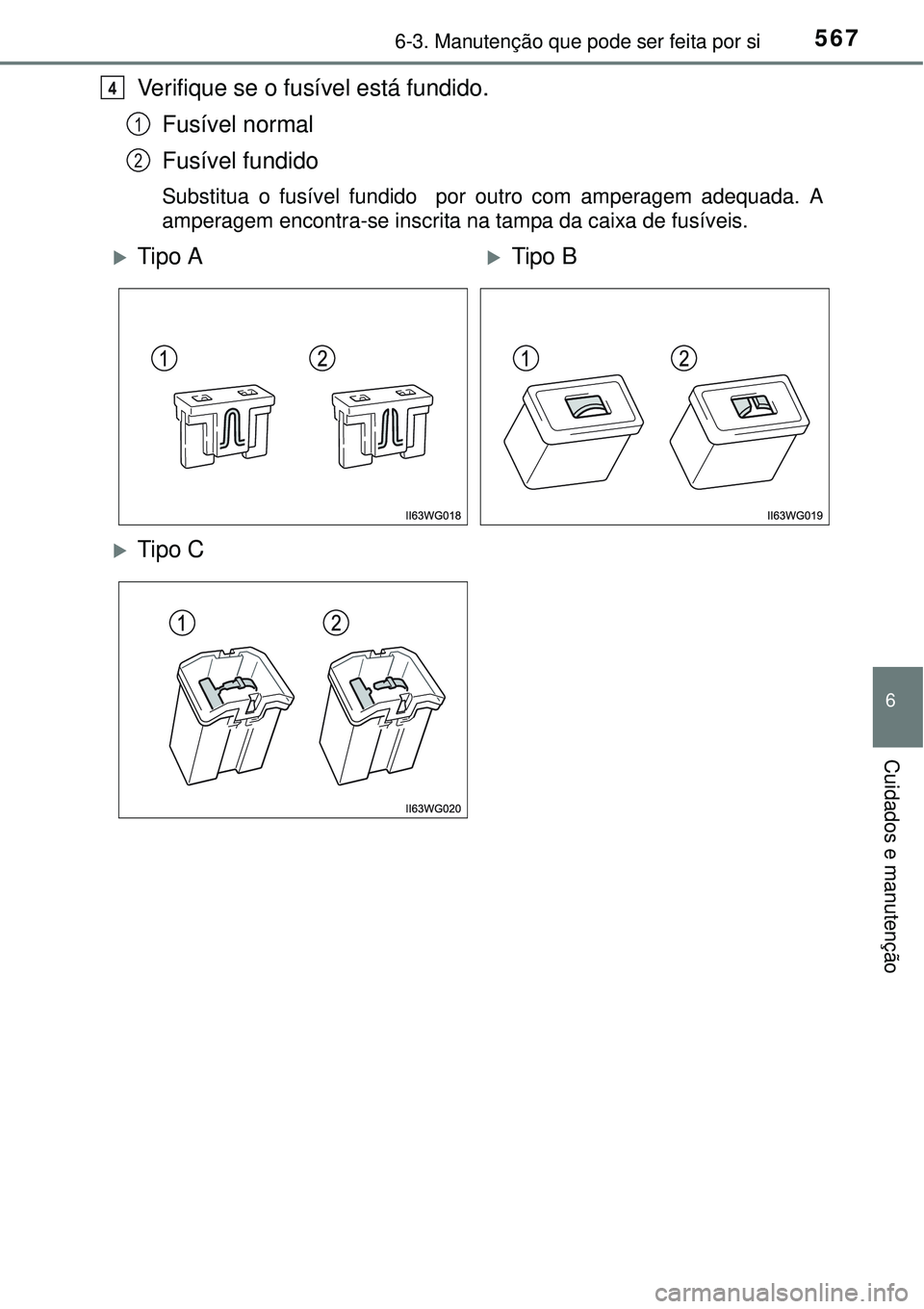

Verifique se o fusível está fundido.
Fusível normal
Fusível fundido
Substitua o fusível fundido por outro com amperagem adequada. A
amperagem encontra-se inscrita na tampa da caixa de fusíveis.
4
1
2
Tipo ATipo B
Tipo C

5686-3. Manutenção que pode ser feita por si

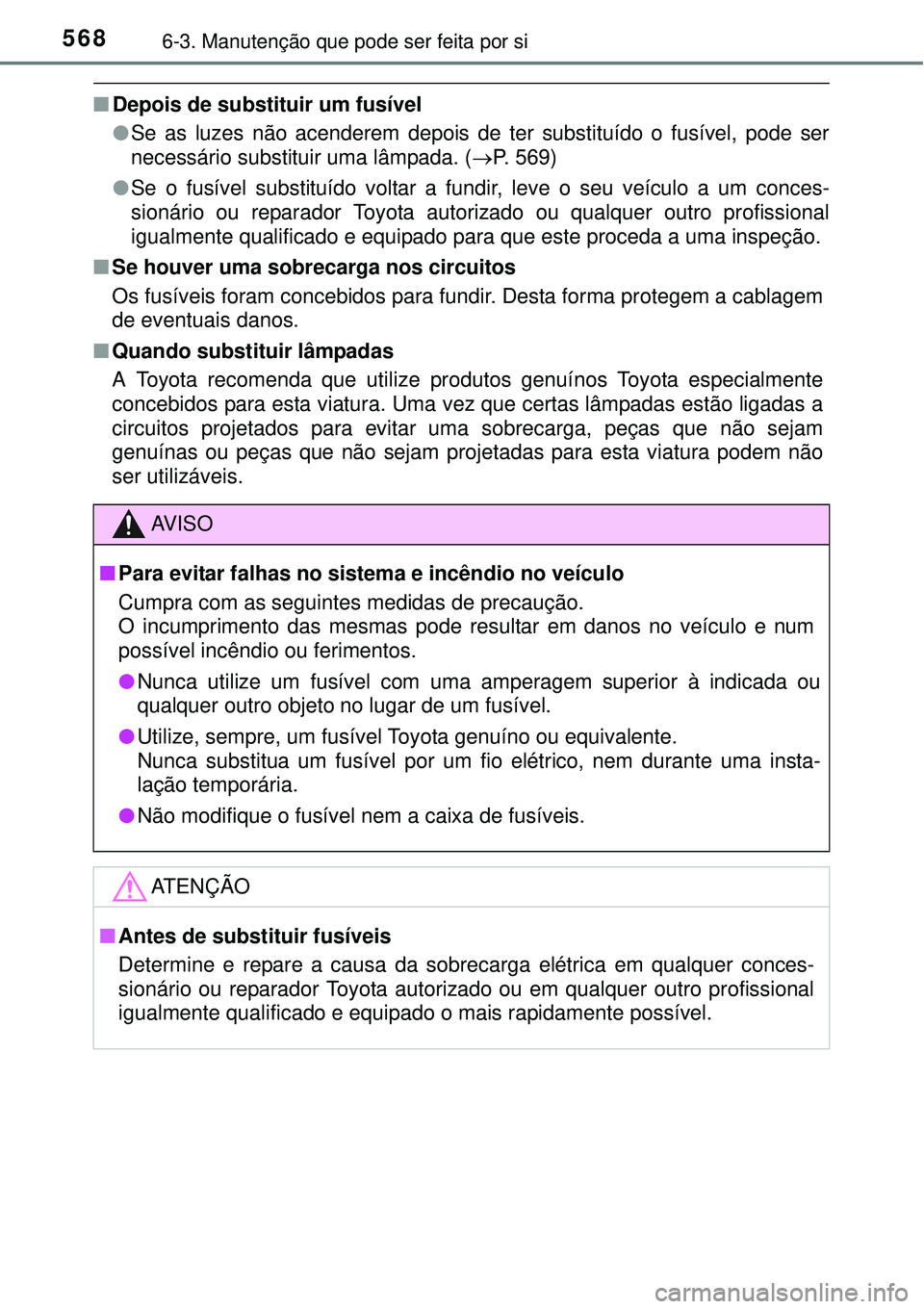

nDepois de substituir um fusível
lSe as luzes não acenderem depois de ter substituído o fusível, pode ser
necessário substituir uma lâmpada. (P. 569)
lSe o fusível substituído voltar a fundir, leve o seu veículo a um conces-
sionário ou reparador Toyota autorizado ou qualquer outro profissional
igualmente qualificado e equipado para que este proceda a uma inspeção.
nSe houver uma sobrecarga nos circuitos
Os fusíveis foram concebidos para fundir. Desta forma protegem a cablagem
de eventuais danos.
nQuando substituir lâmpadas
A Toyota recomenda que utilize produtos genuínos Toyota especialmente
concebidos para esta viatura. Uma vez que certas lâmpadas estão ligadas a
circuitos projetados para evitar uma sobrecarga, peças que não sejam
genuínas ou peças que não sejam projetadas para esta viatura podem não
ser utilizáveis.
AV I S O
nPara evitar falhas no sistema e incêndio no veículo
Cumpra com as seguintes medidas de precaução.
O incumprimento das mesmas pode resultar em danos no veículo e num
possível incêndio ou ferimentos.
lNunca utilize um fusível com uma amperagem superior à indicada ou
qualquer outro objeto no lugar de um fusível.
lUtilize, sempre, um fusível Toyota genuíno ou equivalente.
Nunca substitua um fusível por um fio elétrico, nem durante uma insta-
lação temporária.
lNão modifique o fusível nem a caixa de fusíveis.
ATENÇÃO
nAntes de substituir fusíveis
Determine e repare a causa da sobrecarga elétrica em qualquer conces-
sionário ou reparador Toyota autorizado ou em qualquer outro profissional
igualmente qualificado e equipado o mais rapidamente possível.

5696-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção

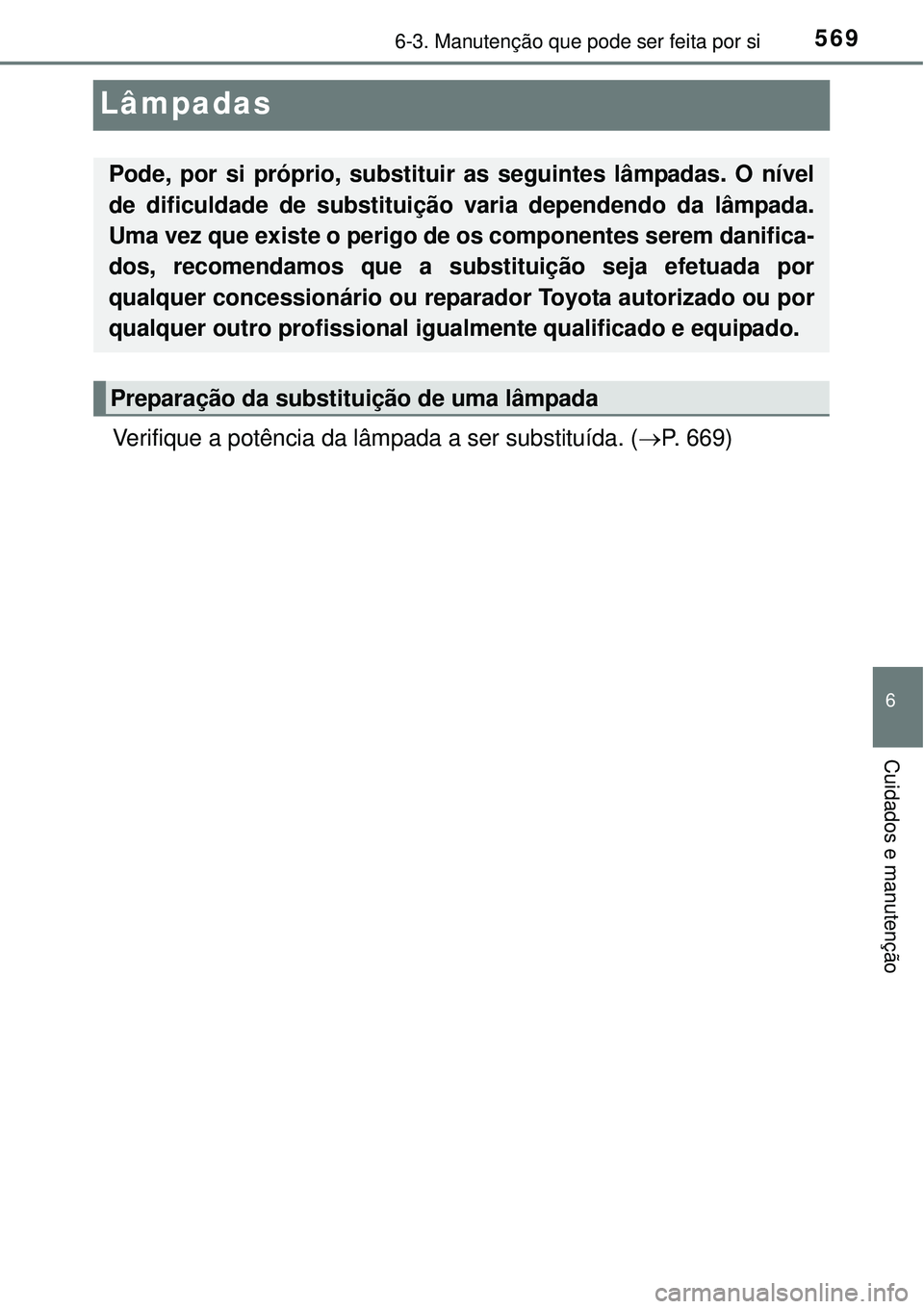

Lâmpadas
Verifique a potência da lâmpada a ser substituída. (P. 669)
Pode, por si próprio, substituir as seguintes lâmpadas. O nível
de dificuldade de substituição varia dependendo da lâmpada.
Uma vez que existe o perigo de os componentes serem danifica-
dos, recomendamos que a substituição seja efetuada por
qualquer concessionário ou reparador Toyota autorizado ou por
qualquer outro profissional igualmente qualificado e equipado.
Preparação da substituição de uma lâmpada

5706-3. Manutenção que pode ser feita por si

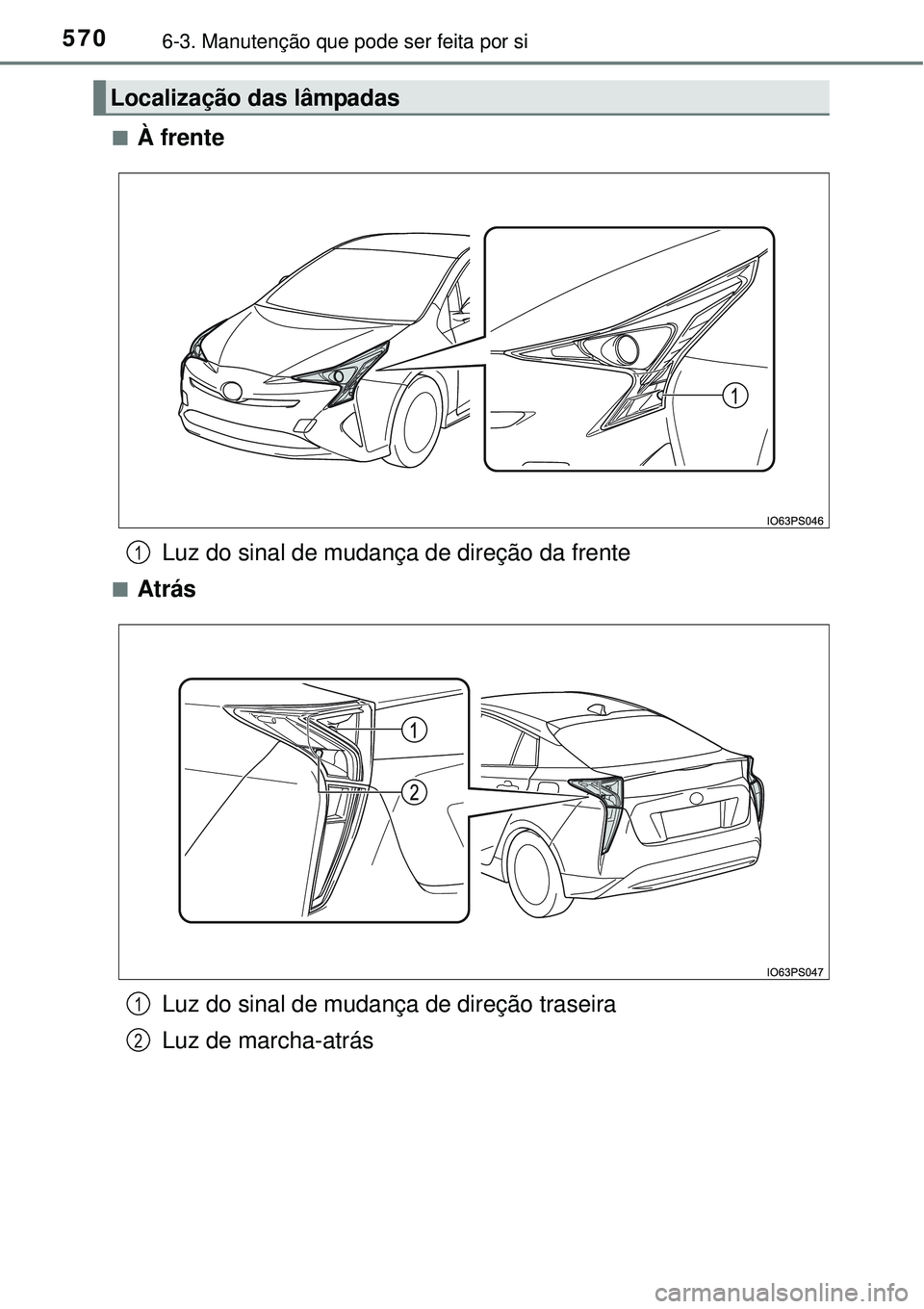

nÀ frente
Luz do sinal de mudança de direção da frente
nAtrás
Luz do sinal de mudança de direção traseira
Luz de marcha-atrás
Localização das lâmpadas
1
1
2

5716-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção

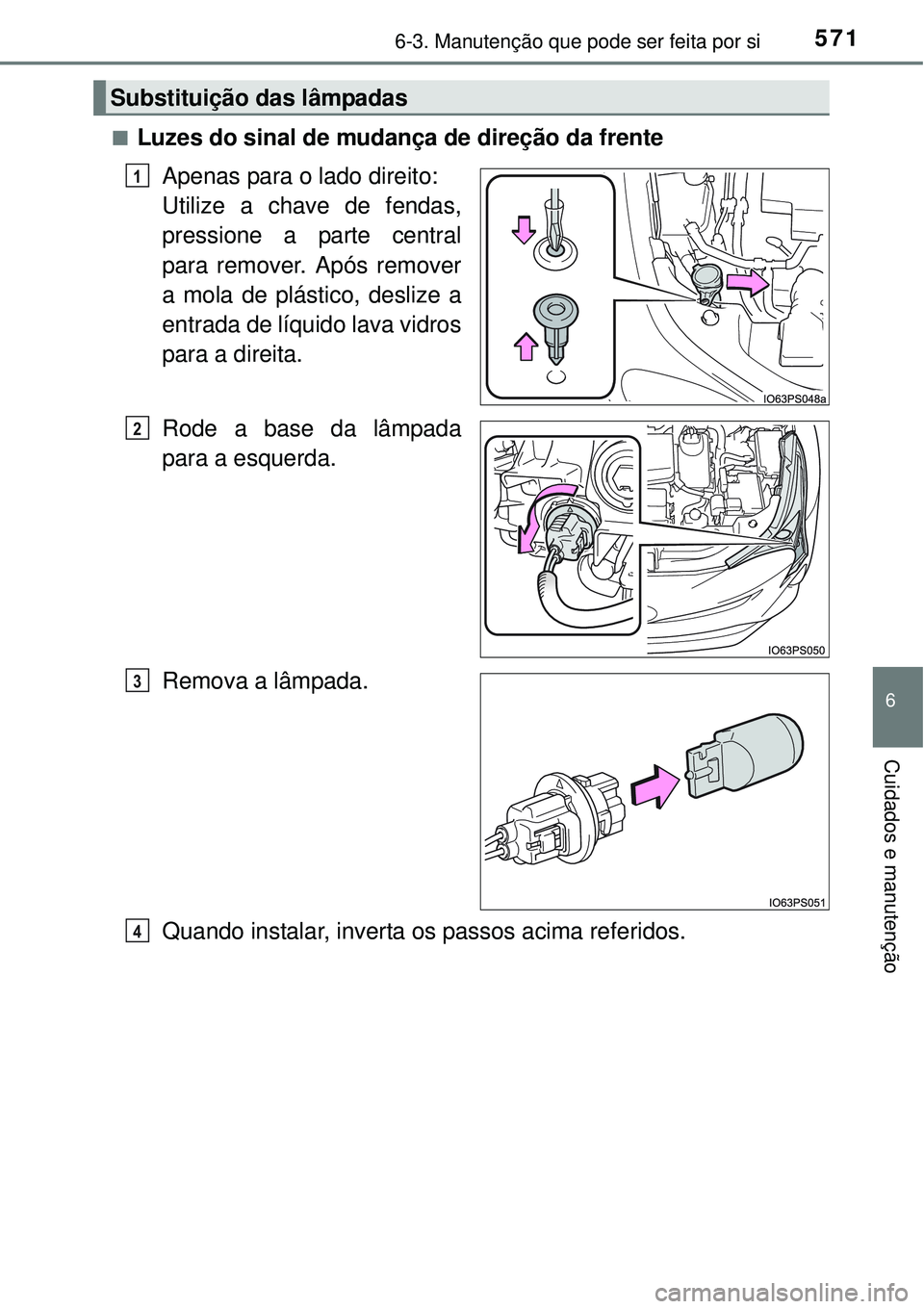

nLuzes do sinal de mudança de direção da frente
Apenas para o lado direito:
Utilize a chave de fendas,
pressione a parte central
para remover. Após remover
a mola de plástico, deslize a
entrada de líquido lava vidros
para a direita.
Rode a base da lâmpada
para a esquerda.
Remova a lâmpada.
Quando instalar, inverta os passos acima referidos.
Substituição das lâmpadas
1
2
3
4

5726-3. Manutenção que pode ser feita por si
nLuzes do sinal de mudança de direção traseira e de marcha-
-atrás
Abra a porta da retaguarda,
insira uma chave de fendas
na tampa de lado da luz e
solte os encaixes indicados
pelos círculos do lado
esquerdo. Depois levante a
tampa e puxe-a na direção
da traseira do veículo para
soltar os encaixes indicados
pelos círculos do lado direito.
De modo a evitar danos na tampa, cubra a ponta da chave de fendas
com um pano.
Remova os 2 parafusos.
Puxe a unidade da lâmpada
para a traseira do veículo
para a remover.
1
2
3

5736-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção

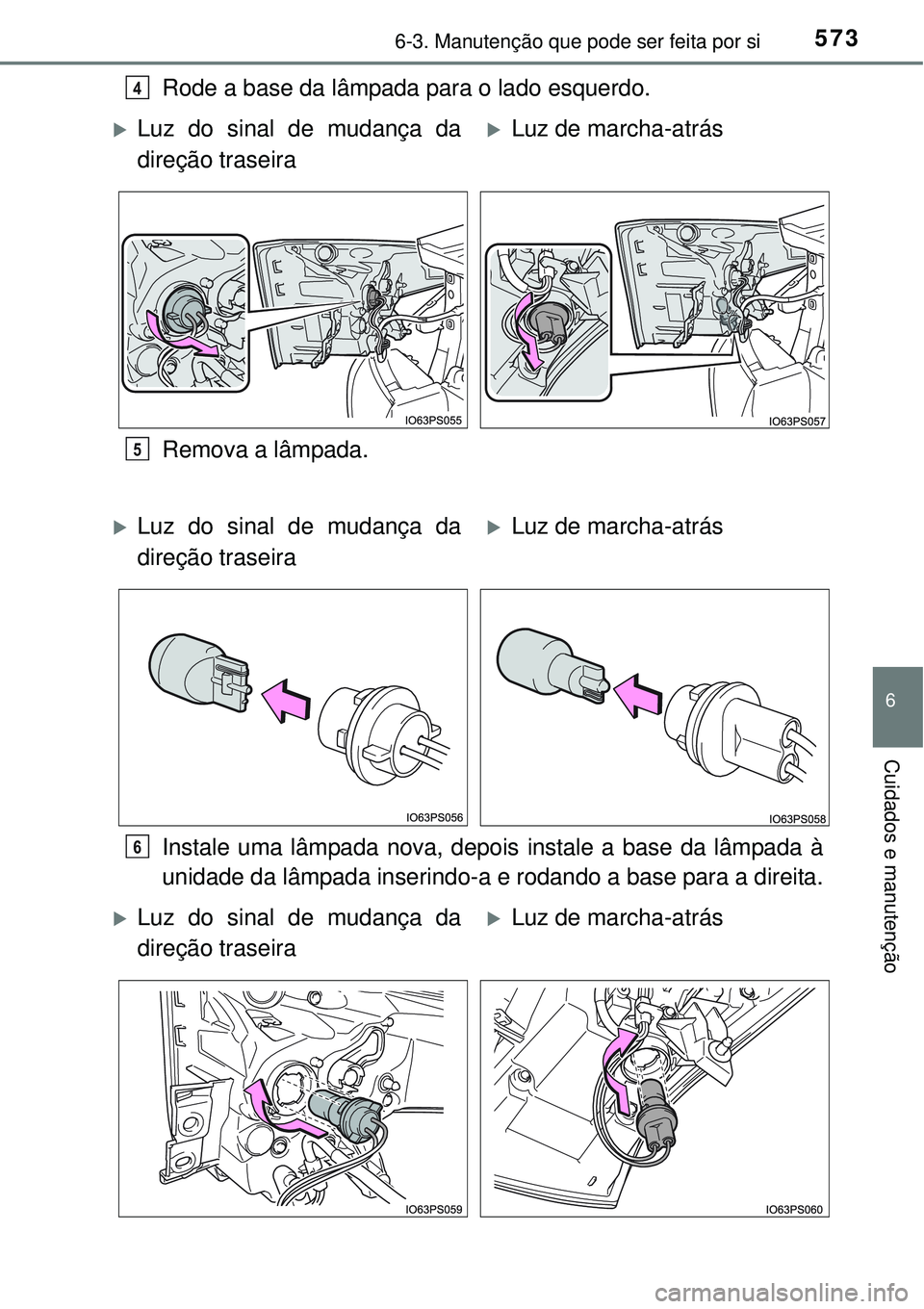

Rode a base da lâmpada para o lado esquerdo.
Remova a lâmpada.
Instale uma lâmpada nova, depois instale a base da lâmpada à
unidade da lâmpada inserindo-a e rodando a base para a direita.4
Luz do sinal de mudança da
direção traseiraLuz de marcha-atrás
5
Luz do sinal de mudança da
direção traseiraLuz de marcha-atrás
6
Luz do sinal de mudança da
direção traseiraLuz de marcha-atrás
