2015 TOYOTA PRIUS Manual de utilização (in Portuguese)

5586-3. Manutenção que pode ser feita por si

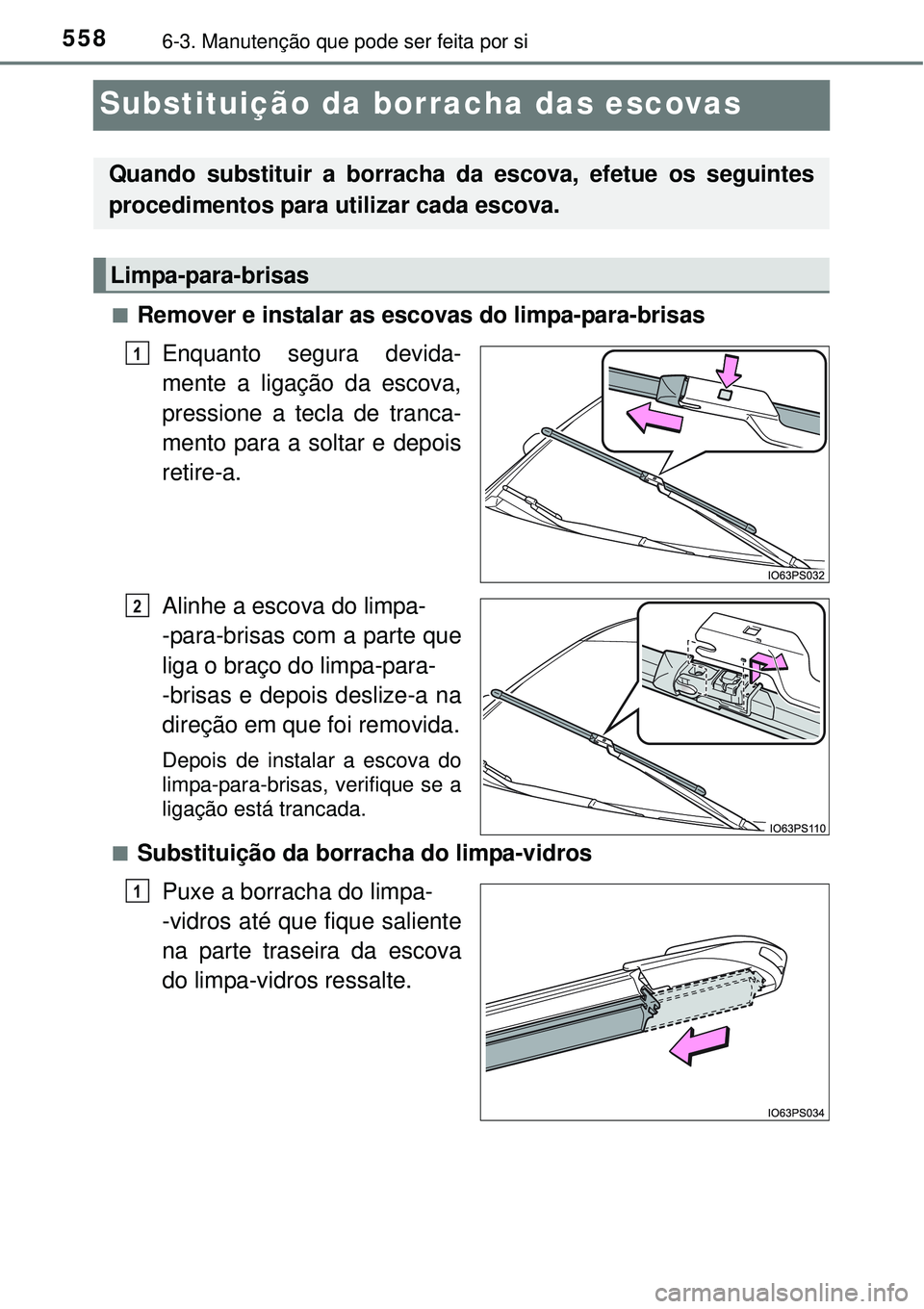

Substituição da borracha das escovas
nRemover e instalar as escovas do limpa-para-brisas
Enquanto segura devida-
mente a ligação da escova,
pressione a tecla de tranca-
mento para a soltar e depois
retire-a.
Alinhe a escova do limpa-
-para-brisas com a parte que
liga o braço do limpa-para-
-brisas e depois deslize-a na
direção em que foi removida.
Depois de instalar a escova do
limpa-para-brisas, verifique se a
ligação está trancada.
n
Substituição da borracha do limpa-vidros
Puxe a borracha do limpa-
-vidros até que fique saliente
na parte traseira da escova
do limpa-vidros ressalte.
Quando substituir a borracha da escova, efetue os seguintes
procedimentos para utilizar cada escova.
Limpa-para-brisas
1
2
1

5596-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção

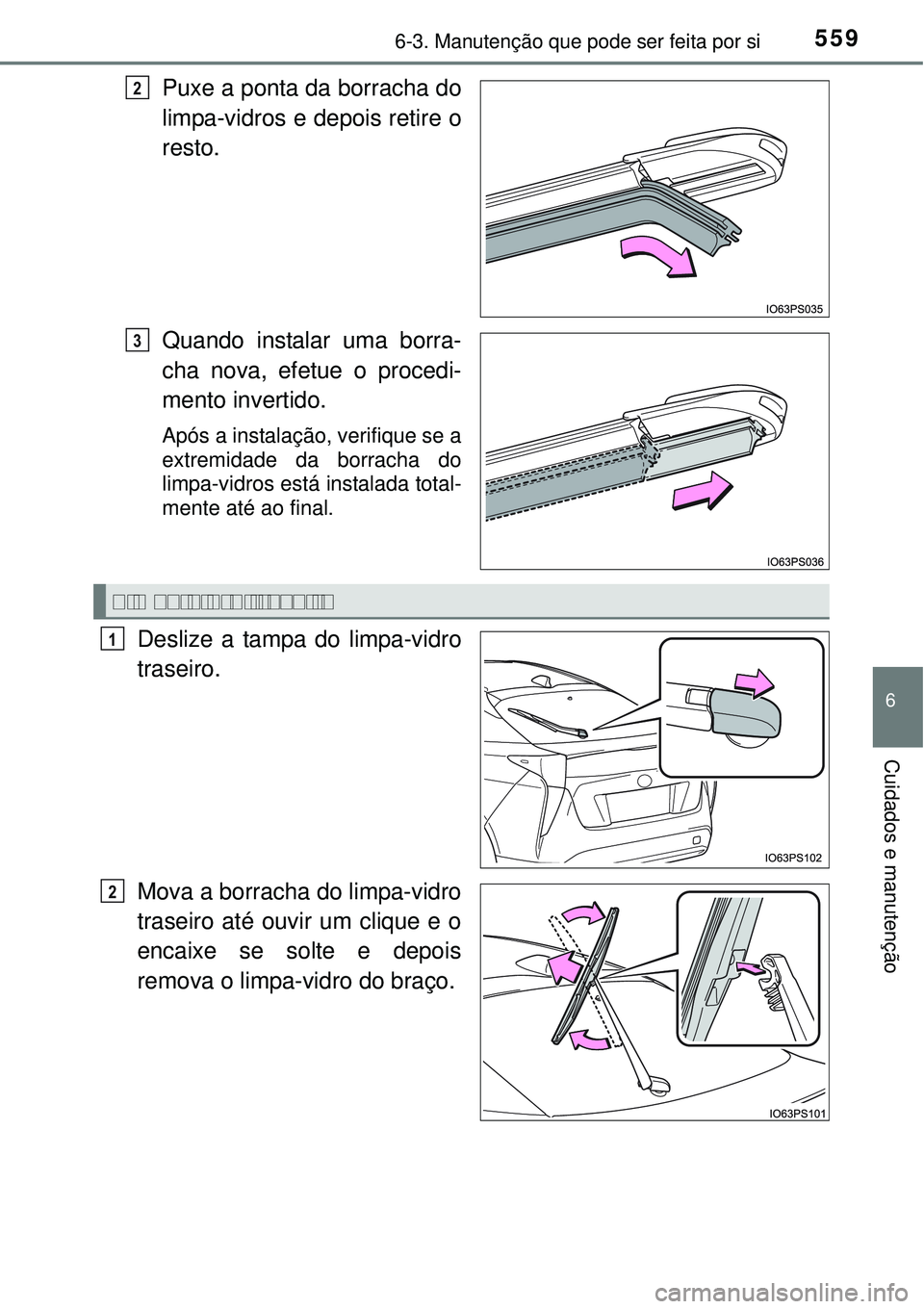

Puxe a ponta da borracha do
limpa-vidros e depois retire o
resto.
Quando instalar uma borra-
cha nova, efetue o procedi-
mento invertido.
Após a instalação, verifique se a
extremidade da borracha do
limpa-vidros está instalada total-
mente até ao final.
Deslize a tampa do limpa-vidro
traseiro.
Mova a borracha do limpa-vidro
traseiro até ouvir um clique e o
encaixe se solte e depois
remova o limpa-vidro do braço.
2
3
Limpa-vidro traseiro
1
2

5606-3. Manutenção que pode ser feita por si

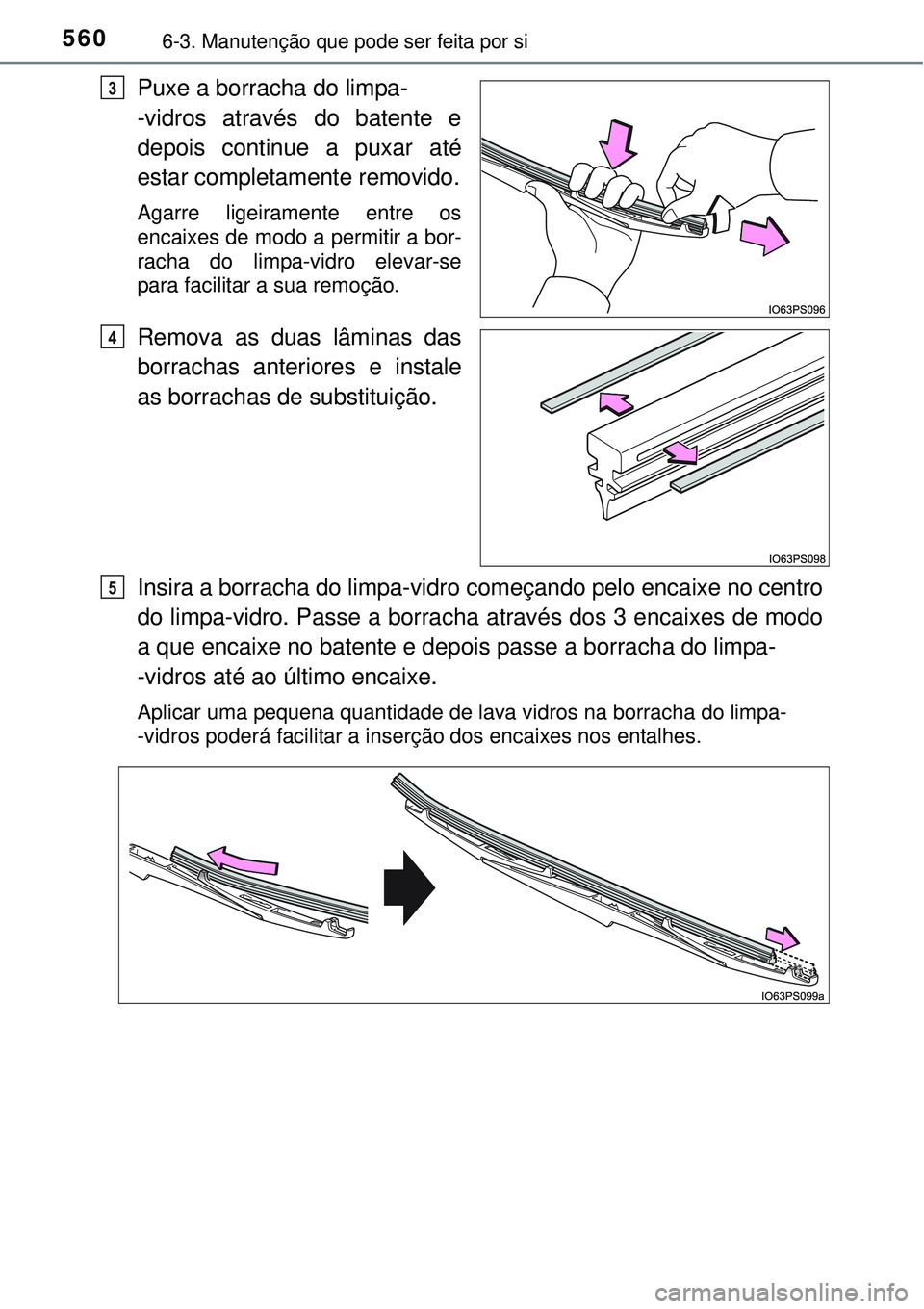

Puxe a borracha do limpa-
-vidros através do batente e
depois continue a puxar até
estar completamente removido.
Agarre ligeiramente entre os
encaixes de modo a permitir a bor-
racha do limpa-vidro elevar-se
para facilitar a sua remoção.
Remova as duas lâminas das
borrachas anteriores e instale
as borrachas de substituição.
Insira a borracha do limpa-vidro começando pelo encaixe no centro
do limpa-vidro. Passe a borracha através dos 3 encaixes de modo
a que encaixe no batente e depois passe a borracha do limpa-
-vidros até ao último encaixe.
Aplicar uma pequena quantidade de lava vidros na borracha do limpa-
-vidros poderá facilitar a inserção dos encaixes nos entalhes.
3
4
5

5616-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
Verifique se os encaixes da
escova do limpa-vidros estão
encaixados nos entalhes da
borracha do limpa-vidros.
• Se os encaixes da escova
não encaixarem nos enta-
lhes da borracha, agarre a
borracha e deslize-a para
trás e para a frente algumas
vezes para inserir os
encaixes nos entalhes.
• Levante ligeiramente o centro da borracha do limpa-vidros para
fazer com que a borracha deslize mais facilmente.
Quando instalar a escova do limpa-vidros, inverta os procedimen-
tos do passo 1 e 2.
Depois de instalar a escova, verifique se a ligação se encontra trancada.
nManuseamento da escova e borracha do limpa-vidros
O manuseamento indevido poderá causar danos na escova ou borracha do
limpa-vidros. Se tiver alguma dificuldade no que toca à substituição da
escova ou borracha do limpa-vidros, consulte um concessionário ou repara-
dor Toyota autorizado ou outro profissional devidamente qualificado e equi-
pado.
nPonteira do limpa-vidro da frente
A ponteira não pode ser removida, pois está integrada na escova do limpa-
-vidros.
6
AV I S O
lTenha cuidado para não danificar os encaixes quando substituir o limpa-
-vidros.
lDepois da escova do limpa-vidro ser removida do braço, coloque um
pano, etc., entre o vidro da porta da retaguarda e o braço do limpa-vidro
de modo a evitar danos no vidro da porta traseira.
lCertifique-se de que não puxa em demasia a borracha do limpa-vidro ou
deforma as suas peças metálicas.
7

5626-3. Manutenção que pode ser feita por si

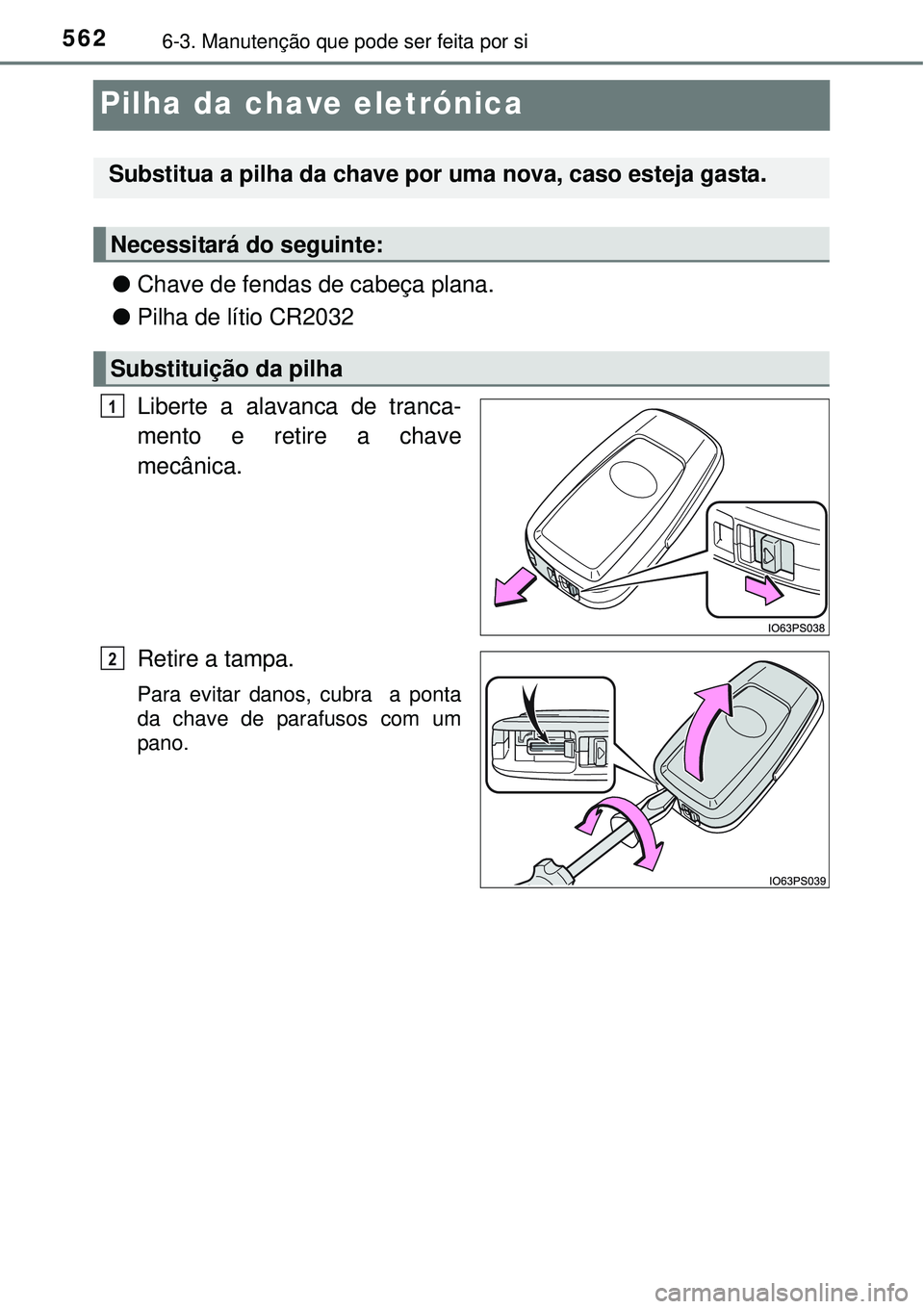

Pilha da chave eletrónica
lChave de fendas de cabeça plana.
lPilha de lítio CR2032
Liberte a alavanca de tranca-
mento e retire a chave
mecânica.
Retire a tampa.
Para evitar danos, cubra a ponta
da chave de parafusos com um
pano.
Substitua a pilha da chave por uma nova, caso esteja gasta.
Necessitará do seguinte:
Substituição da pilha
1
2

5636-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção

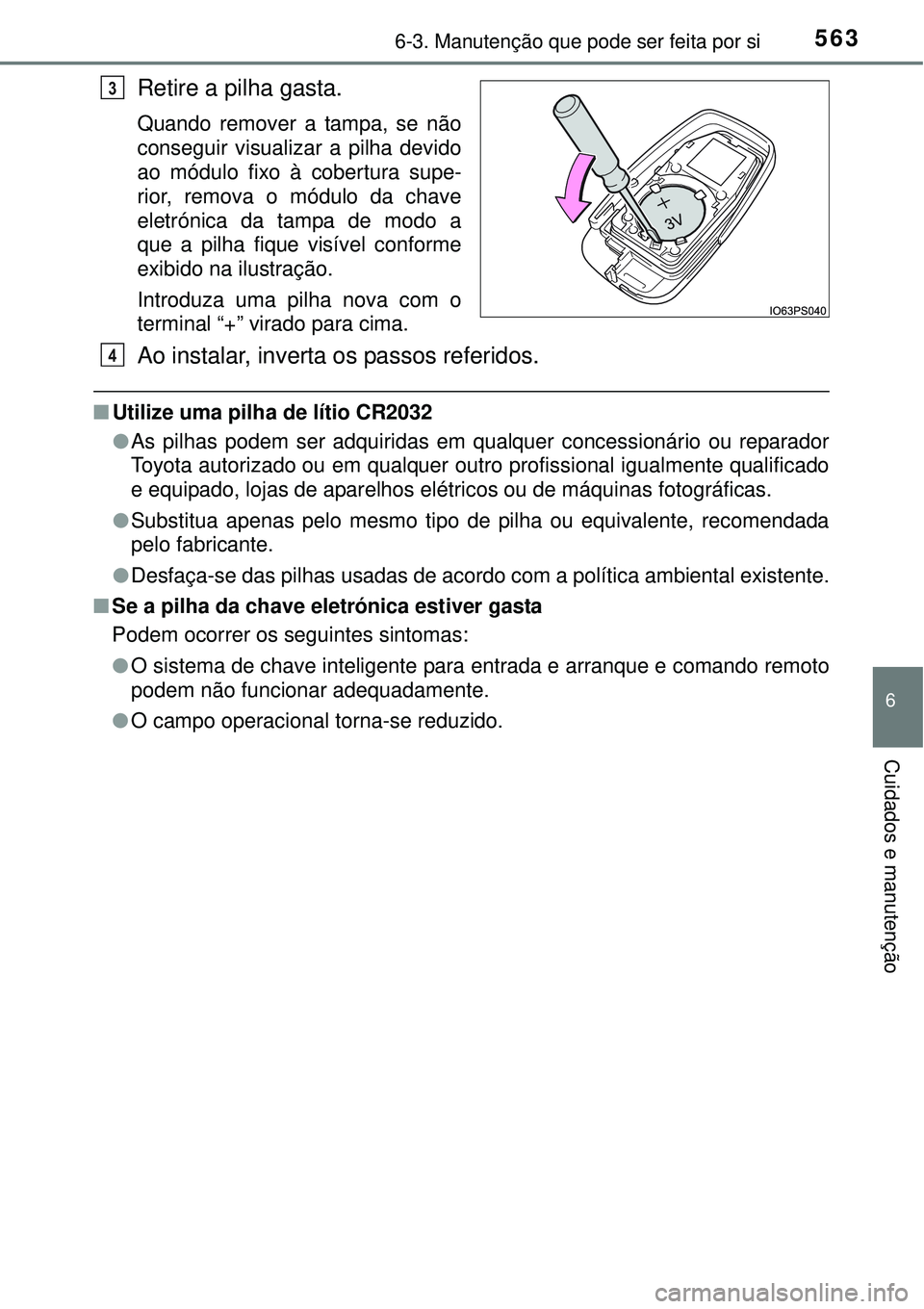

Retire a pilha gasta.
Quando remover a tampa, se não
conseguir visualizar a pilha devido
ao módulo fixo à cobertura supe-
rior, remova o módulo da chave
eletrónica da tampa de modo a
que a pilha fique visível conforme
exibido na ilustração.
Introduza uma pilha nova com o
terminal “+” virado para cima.
Ao instalar, inverta os passos referidos.
nUtilize uma pilha de lítio CR2032
lAs pilhas podem ser adquiridas em qualquer concessionário ou reparador
Toyota autorizado ou em qualquer outro profissional igualmente qualificado
e equipado, lojas de aparelhos elétricos ou de máquinas fotográficas.
lSubstitua apenas pelo mesmo tipo de pilha ou equivalente, recomendada
pelo fabricante.
lDesfaça-se das pilhas usadas de acordo com a política ambiental existente.
nSe a pilha da chave eletrónica estiver gasta
Podem ocorrer os seguintes sintomas:
lO sistema de chave inteligente para entrada e arranque e comando remoto
podem não funcionar adequadamente.
lO campo operacional torna-se reduzido.
3
4

5646-3. Manutenção que pode ser feita por si

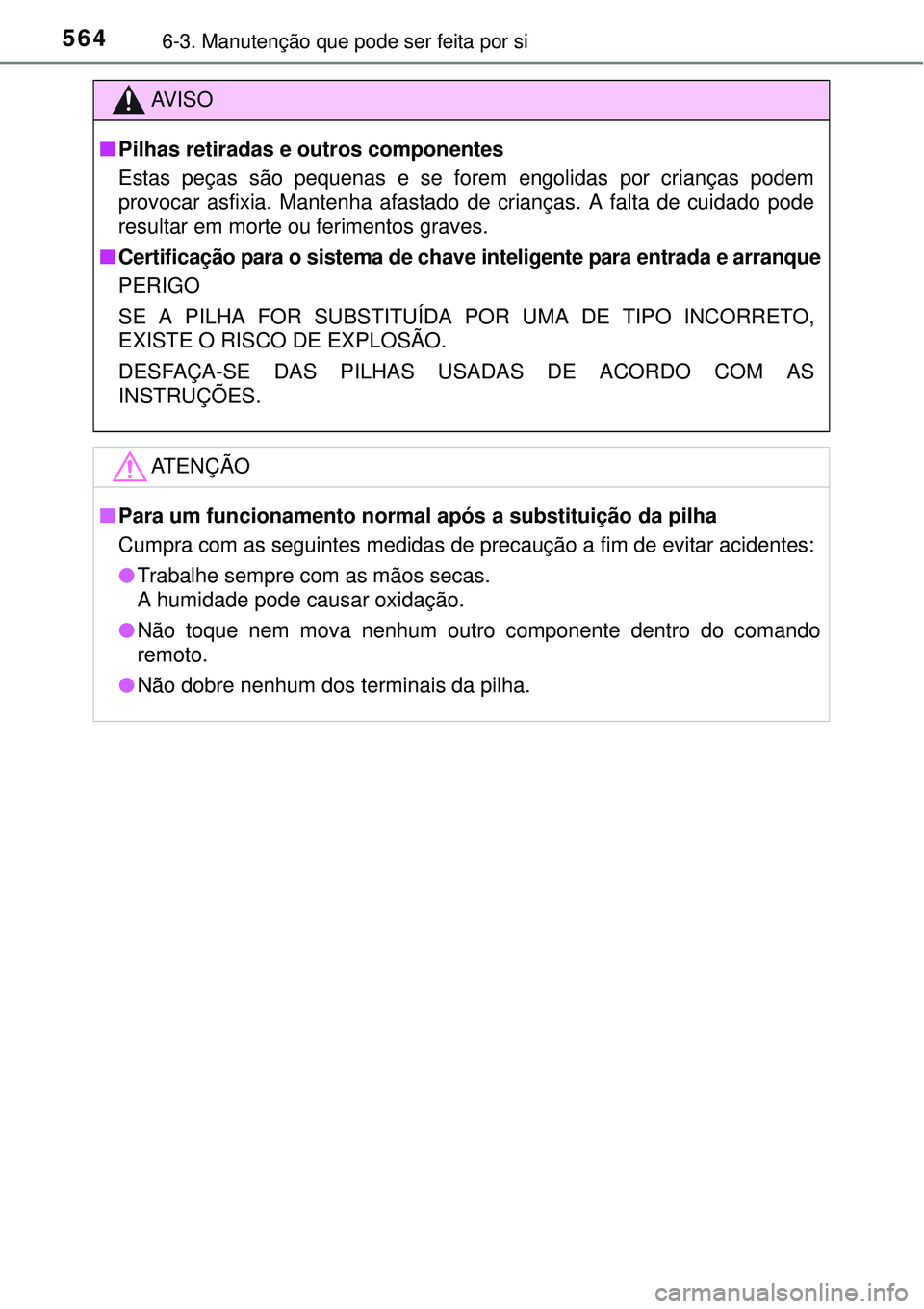

AV I S O
nPilhas retiradas e outros componentes
Estas peças são pequenas e se forem engolidas por crianças podem
provocar asfixia. Mantenha afastado de crianças. A falta de cuidado pode
resultar em morte ou ferimentos graves.
n
Certificação para o sistema de chave inteligente para entrada e arranque
PERIGO
SE A PILHA FOR SUBSTITUÍDA POR UMA DE TIPO INCORRETO,
EXISTE O RISCO DE EXPLOSÃO.
DESFAÇA-SE DAS PILHAS USADAS DE ACORDO COM AS
INSTRUÇÕES.
ATENÇÃO
nPara um funcionamento normal após a substituição da pilha
Cumpra com as seguintes medidas de precaução a fim de evitar acidentes:
lTrabalhe sempre com as mãos secas.
A humidade pode causar oxidação.
lNão toque nem mova nenhum outro componente dentro do comando
remoto.
lNão dobre nenhum dos terminais da pilha.

5656-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção

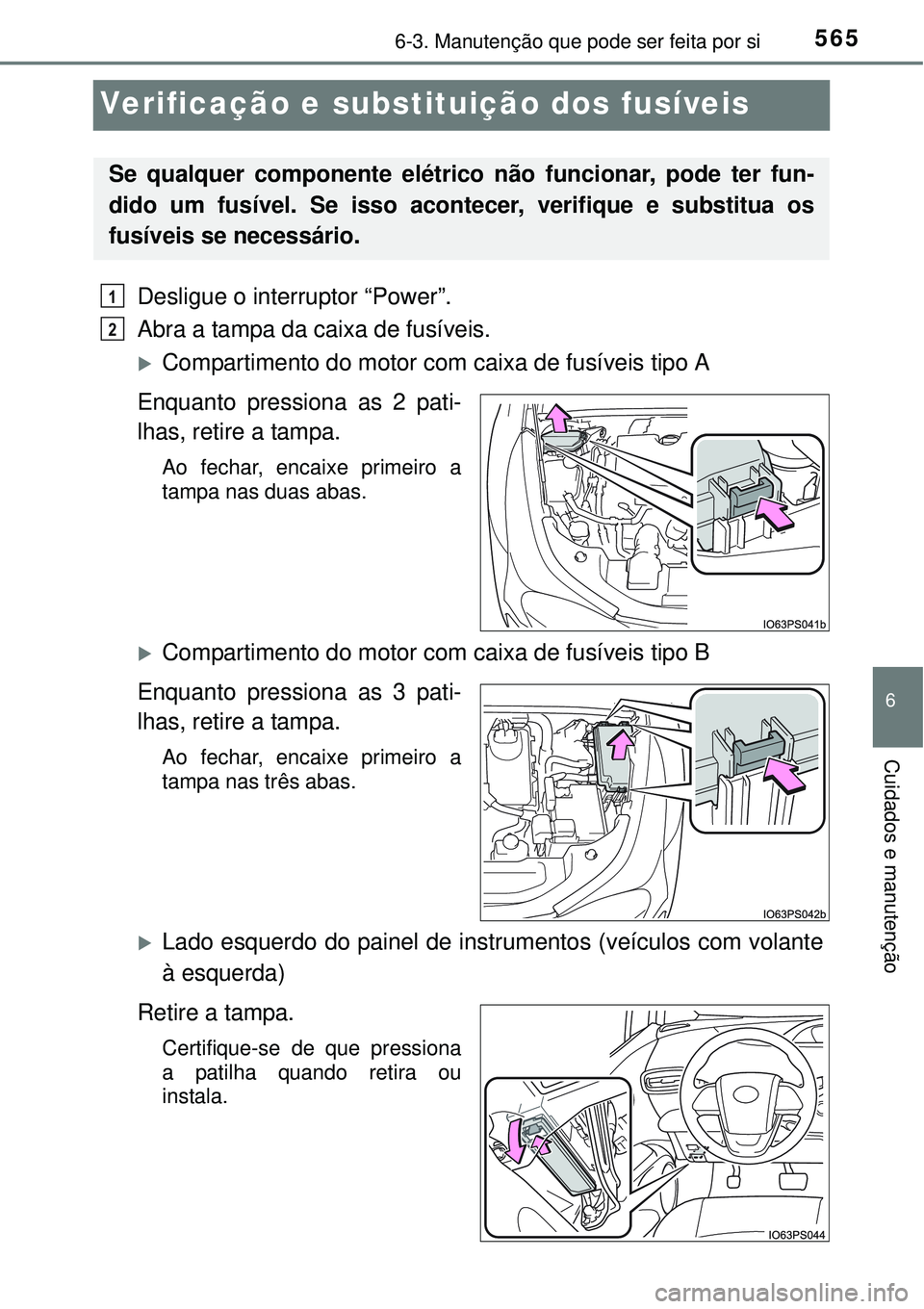

Verificação e substituição dos fusíveis
Desligue o interruptor “Power”.
Abra a tampa da caixa de fusíveis.
Compartimento do motor com caixa de fusíveis tipo A
Enquanto pressiona as 2 pati-
lhas, retire a tampa.
Ao fechar, encaixe primeiro a
tampa nas duas abas.
Compartimento do motor com caixa de fusíveis tipo B
Enquanto pressiona as 3 pati-
lhas, retire a tampa.
Ao fechar, encaixe primeiro a
tampa nas três abas.
Lado esquerdo do painel de instrumentos (veículos com volante
à esquerda)
Retire a tampa.
Certifique-se de que pressiona
a patilha quando retira ou
instala.
Se qualquer componente elétrico não funcionar, pode ter fun-
dido um fusível. Se isso acontecer, verifique e substitua os
fusíveis se necessário.
1
2
