2015 TOYOTA COROLLA Manual del propietario (in Spanish)

2574-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)

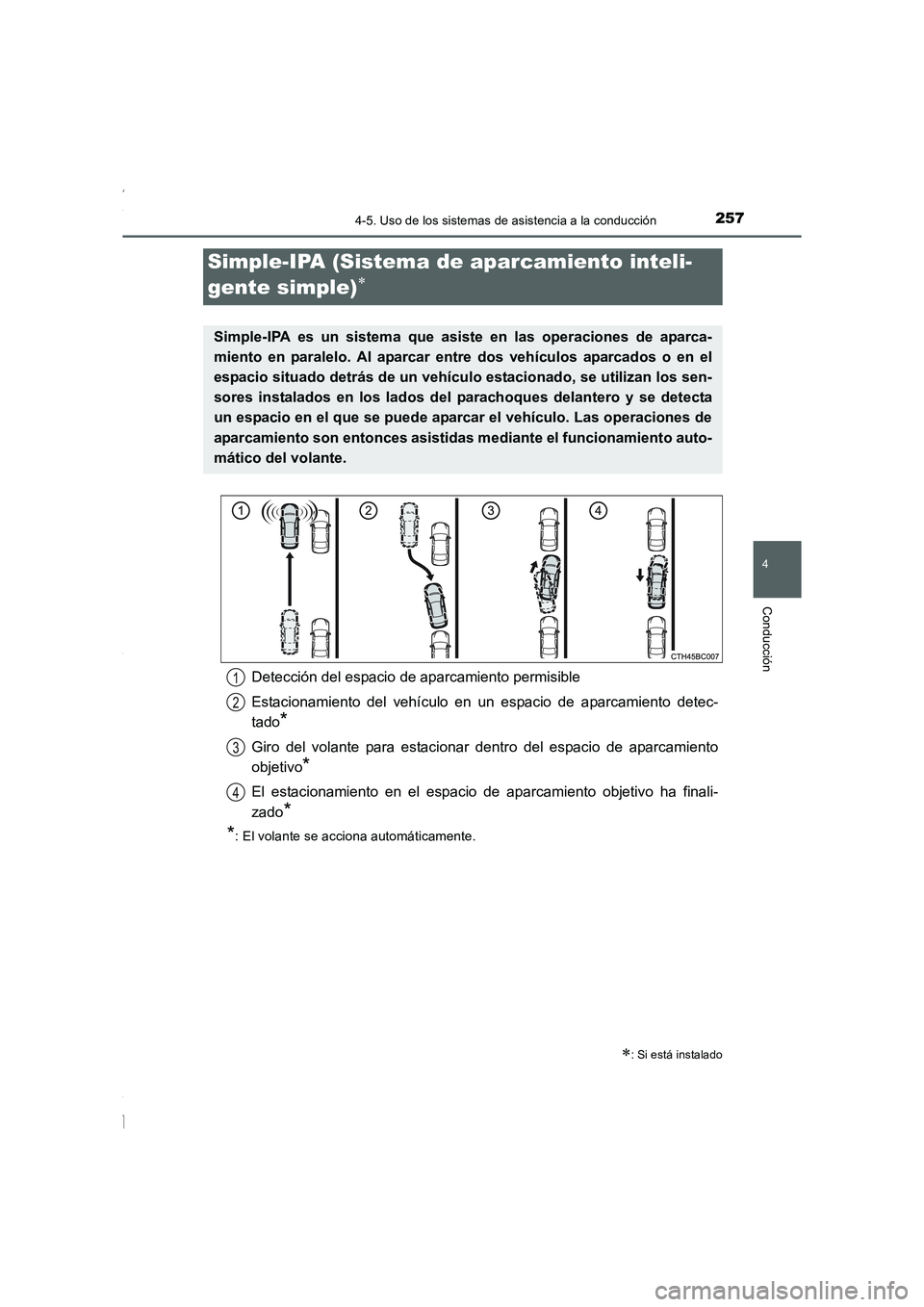

Simple-IPA (Sistema de aparcamiento inteli-
gente simple)
∗
∗: Si está instalado
Simple-IPA es un sistema que asiste en las operaciones de aparca-
miento en paralelo. Al aparcar entre dos vehículos aparcados o en el
espacio situado detrás de un vehículo estacionado, se utilizan los sen-
sores instalados en los lados del parachoques delantero y se detecta
un espacio en el que se puede aparcar el vehículo. Las operaciones de
aparcamiento son entonces asistidas mediante el funcionamiento auto-
mático del volante.
Detección del espacio de aparcamiento permisible
Estacionamiento del vehículo en un espacio de aparcamiento detec-
tado
*
Giro del volante para estacionar dentro del espacio de aparcamiento
objetivo
*
El estacionamiento en el espacio de aparcamiento objetivo ha finali-
zado
*
*
: El volante se acciona automáticamente.
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 257 ページ ２０１５年２月２日　月曜日　午後５時１６分

2584-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
Accione Simple-IPA según se indica en el visualizador de información múlti-
ple y el avisador acústico.
El sistema detecta espacios de aparcamiento en el lado del pasajero delantero del
vehículo y asiste al aparcamiento en un espacio detectado.
Cuando estacione en un espacio en el lado del conductor del vehículo, mueva la
palanca del intermitente para indicar el giro hacia el lado del asiento del conductor.
Deje la palanca del intermitente en dicha posición hasta que la dirección automá-
tica comience.
Active el interruptor Simple-IPA
con una velocidad del vehículo de
30 km/h (18 mph) o menos.
El visualizador de información múltiple
cambia a la pantalla de detección del
espacio de aparcamiento cuando el
sistema está en funcionamiento.
Conduzca el vehículo mientras
mantiene una distancia de aproxi-
madamente 1 m (3 pies) de los
vehículos estacionados.
Conduzca el vehículo tan paralelo
como sea posible a los vehículos apar-
cados y al bordillo.
Una velocidad más baja del vehículo
permite que el sistema asista en el
aparcamiento del vehículo más en
paralelo a los vehículos aparcados y al
bordillo y en una posición más ade-
cuada entre los vehículos en la parte
delantera y trasera de un espacio de
aparcamiento.
La longitud necesaria para detectar un
espacio de aparcamiento es la longitud
total del vehículo más aproximada-
mente 1 m (3 pies).
Mantenga una velocidad del vehículo
de 30 km/h (18 mph) o inferior.
Funcionamiento Simple-IPA
1
Aprox. 1 m (3 pies)
2
Corolla TMMT_OM_ES_OM12J77S.book 258 ページ ２０１５年２月２日　月曜日　午後５時１６分

2594-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
Cuando cambia el visualizador de
información múltiple, reduzca la
velocidad del vehículo.
Mueva el vehículo lentamente hacia
adelante hasta que el indicador acús-
tico comience a sonar.
Pare el vehículo cuando suene el
avisador acústico.
El visualizador de información múltiple
cambiará.
Compruebe visualmente que el espa-
cio detectado es seguro para el apar-
camiento.
Si el vehículo se desplaza 10 m (32
pies) o más tras oír el indicador acús-
tico, comenzará la detección de un
nuevo espacio de aparcamiento.
3
4
Corolla TMMT_OM_ES_OM12J77S.book 259 ページ ２０１５年２月２日　月曜日　午後５時１６分

2604-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
Coloque la palanca de cambios a
la posición R.
El visualizador de información múltiple
cambiará y la dirección automática
empezará. Teniendo cuidado de no
pillarse las manos con el volante y
comprobando la seguridad del área cir-
cundante, dé marcha atrás lentamente
con el vehículo, accionando los peda-
les del acelerador y del freno. Durante
la conducción automática, mantenga
una velocidad de 6 km/h (3 mph) o
inferior.
Cuando cambia el visualizador de
información múltiple, reduzca la
velocidad del vehículo.
Retroceda con el vehículo lentamente
mientras comprueba la seguridad del
área por detrás del mismo.
5
6
Corolla TMMT_OM_ES_OM12J77S.book 260 ページ ２０１５年２月２日　月曜日　午後５時１６分

2614-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
Cuando el indicador acústico del
sensor trasero de asistencia al
aparcamiento de Toyota suene
continuamente, detenga por com-
pleto el vehículo inmediatamente.
El visualizador de información múltiple
cambiará cuando el indicador acústico
comienza a sonar de forma continua.
Coloque la palanca de cambios en D (Multidrive), E, M (transmisión
manual de modo múltiple) o 1 (transmisión manual).
Mientras está girando el volante, mantenga el vehículo detenido por completo.
Cuando el volante deja de girar, mueva el vehículo hacia delante lentamente mien-
tras comprueba la seguridad del área por delante del vehículo.
Cuando el indicador acústico del
sensor delantero de asistencia al
aparcamiento de Toyota suene
continuamente, detenga por com-
pleto el vehículo inmediatamente.
El visualizador de información múltiple
cambiará cuando el indicador acústico
comienza a sonar de forma continua.
7
8
9
Corolla TMMT_OM_ES_OM12J77S.book 261 ページ ２０１５年２月２日　月曜日　午後５時１６分

2624-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)

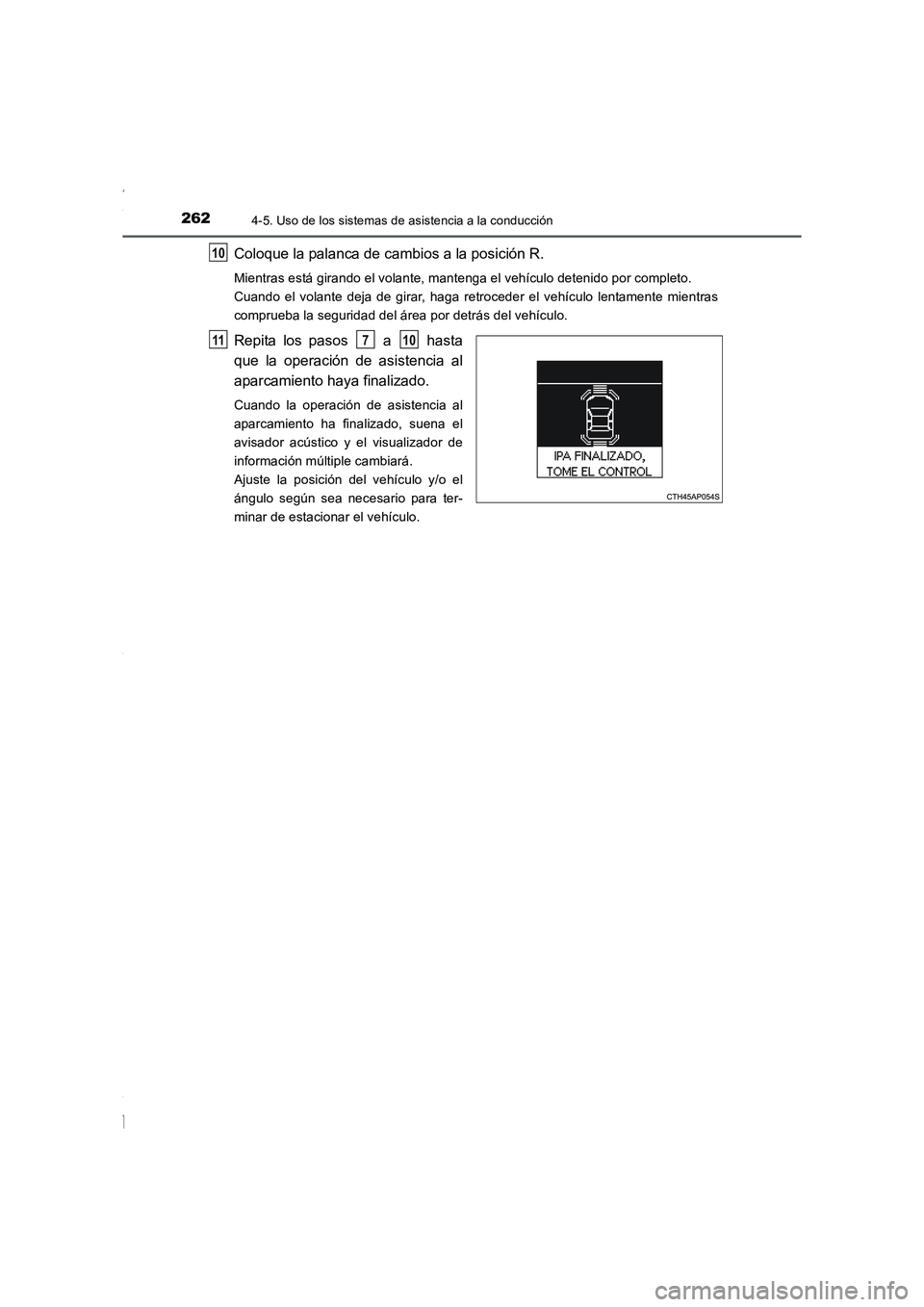

Coloque la palanca de cambios a la posición R.
Mientras está girando el volante, mantenga el vehículo detenido por completo.
Cuando el volante deja de girar, haga retroceder el vehículo lentamente mientras
comprueba la seguridad del área por detrás del vehículo.
Repita los pasos a hasta
que la operación de asistencia al
aparcamiento haya finalizado.
Cuando la operación de asistencia al
aparcamiento ha finalizado, suena el
avisador acústico y el visualizador de
información múltiple cambiará.
Ajuste la posición del vehículo y/o el
ángulo según sea necesario para ter-
minar de estacionar el vehículo.
10
11710
Corolla TMMT_OM_ES_OM12J77S.book 262 ページ ２０１５年２月２日　月曜日　午後５時１６分

2634-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
Cuando aparezca un mensaje en el visualizador de información múlti-
ple
MensajeCausaQué hacer
“IPA NO DETECTA ESPA-
CIO PARA ESTACIONAR,
VELOCIDAD EXCESIVA”La velocidad del vehículo
supera los 30 km/h (18
mph).Reduzca la velocidad del
vehículo a 30 km/h (18
mph) o menos.
“IPA DESACTIVADO:
TOME EL CONTROL”
Se ha desactivado el inte-
rruptor Simple-IPA.Active el interruptor Sim-
ple-IPA.
Se ha activado el interrup-
tor Simple-IPA durante la
marcha atrás.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
La palanca de cambios se
ha colocado en la posición
R durante la detección de
un espacio de aparca-
miento.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
La palanca de cambios se
colocó en una posición
distinta de R tras iniciar la
dirección automática y
antes de que el vehículo
entre en un espacio de
aparcamiento.
Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
El volante no pudo ser
girado suficientemente
debido a razones tales
como una baja presión de
inflado de los neumáti-
cos, el desgaste de los
neumáticos, la influencia
de las condiciones de la
carretera, estar situado en
una pendiente, etc., por lo
tanto el vehículo no puede
ser estacionado en el
lugar deseado. • Compruebe el des-
gaste y presión de los
neumáticos.
• Si visualiza este men-
saje al aparcar el vehí-
culo en otros espacios,
póngase en contacto
con un concesionario
Toyota autorizado, con
cualquier taller, o con
otro profesional con la
cualificación y el equipo
necesarios para que
revisen el vehículo.
Corolla TMMT_OM_ES_OM12J77S.book 263 ページ ２０１５年２月２日　月曜日　午後５時１６分

2644-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
“IPA DESACTIVADO:
TOME EL CONTROL”
La dirección asistida se ha
sobrecalentado de forma
temporal.Intente utilizar Simple-IPA
tras esperar un momento.
Posible funcionamiento
incorrecto del sistema.
Lleve a revisar el vehí-
culo a un concesionario
Toyota autorizado, a cual-
quier taller, o a otro profe-
sional con la cualificación
y el equipo necesarios.
“IPA DESACTIVADO POR
ACCIÓN DEL CONDUC-
TOR, TOME EL CON-
TROL”El volante fue accionado
manualmente durante la
conducción automática.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
“IPA DESACTIVADO POR
VELOCIDAD EXCESIVA,
TOME EL CONTROL”
La velocidad del vehículo
supera los 50 km/h (31
mph) durante la detec-
ción de un espacio de
aparcamiento.Reduzca la velocidad del
vehículo a 30 km/h (18
mph) o menos y encienda
el interruptor Simple-IPA.
La velocidad del vehículo
ha superado los 6 km/h (3
mph) durante la conduc-
ción automática.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
“IPA DESACTIVADO POR
ACTIVACIÓN DE TRC/
ABS/VSC, TOME EL
CONTROL”
El TRC, ABS o VSC
accionados.
• Si la operación se can-
celó durante la detec-
ción de un espacio de
aparcamiento, encienda
el interruptor Simple-
IPA nuevamente.
• Si la operación se can-
celó durante la direc-
ción automática,
aparque el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
MensajeCausaQué hacer
