2015 TOYOTA COROLLA Manual del propietario (in Spanish)

1854-1. Antes de conducir
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
Carga y equipaje
Tenga en cuenta la siguiente información sobre las precauciones de
almacenamiento, capacidad de carga y carga:
PRECAUCION
■Objetos que no se deben transportar en el maletero
Los siguientes objetos pueden provocar un incendio si se cargan en el maletero:
●Receptáculos que contengan gasolina
●Latas tipo aerosol
■Precauciones relacionadas con el almacenamiento
Respete las siguientes precauciones.
De lo contrario, es posible que los pedales no se puedan pisar correctamente,
podría bloquearse la visión del conductor, o podría hacer que los objetos golpeen al
conductor o los pasajeros, y seguramente causar un accidente.
●Coloque la carga y el equipaje en el maletero siempre que sea posible.
●Para evitar que la carga y el equipaje salgan despedidos hacia delante al frenar, no
amontone objetos en el maletero ampliado. Coloque la carga y el equipaje lo más
cerca posible del suelo.
●No coloque carga ni equipaje dentro o sobre los siguientes sitios.
• En los pies del conductor
• En los asientos traseros o del pasajero delantero (al apilar objetos)
• En la bandeja para paquetes
• En el tablero de instrumentos
• En el salpicadero
• Caja auxiliar o bandeja sin tapa
●Asegure todos los objetos en el compartimento ocupante.
●Al abatir los asientos traseros, los artículos largos no se deben colocar directa-
mente detrás de los asientos delanteros.
●Nunca permita que alguien viaje en el maletero ampliado. No está diseñado para
pasajeros. Deben ir en sus asientos con los cinturones de seguridad debidamente
abrochados.
Corolla TMMT_OM_ES_OM12J77S.book 185 ページ ２０１５年２月２日　月曜日　午後５時１６分

1864-1. Antes de conducir
COROLLA_TMMT_ES (OM12J77S)
PRECAUCION
■Carga y distribución
●No sobrecargue su vehículo.
●Coloque la carga de manera uniforme.
Una carga inadecuada puede provocar el deterioro de la dirección y el control de
los frenos, con el consiguiente riesgo de heridas graves o mortales.
Corolla TMMT_OM_ES_OM12J77S.book 186 ページ ２０１５年２月２日　月曜日　午後５時１６分

1874-1. Antes de conducir
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
◆Límites de peso
Compruebe la capacidad de remolque permitida, el GVM (peso bruto del
vehículo), la MPAC (capacidad máxima permitida por eje) y la carga per-
mitida de la barra de tracción antes de remolcar. (→P. 596)
◆Soporte/enganche de remolque
Toyota recomienda utilizar el soporte/enganche Toyota con el vehículo.
También se pueden utilizar otros productos adecuados y de calidad com-
parable.
Arrastre de un remolque
Su vehículo está diseñado principalmente para el transporte de pasaje-
ros. Arrastrar un remolque tendrá efectos negativos sobre la conduc-
ción, el rendimiento, la frenada, la durabilidad y el consumo de
combustible. Su seguridad y satisfacción dependen del uso apropiado
del equipo correcto y de hábitos de conducción precavidos. Para su
seguridad y la seguridad de los demás, no sobrecargue un vehículo o
remolque.
Para arrastrar un remolque con seguridad, proceda con mucho cui-
dado y conduzca el vehículo de acuerdo con las características y las
condiciones de funcionamiento del remolque.
Las garantías de Toyota no cubren los daños o funcionamientos inco-
rrectos causados por arrastrar un remolque para propósitos comercia-
les.
Pregunte a su concesionario Toyota local autorizado, cualquier taller o
a otro profesional con la cualificación y el equipo necesarios, para
obtener más información antes de remolcar, ya que pueden existir
requisitos legales adicionales en determinados países.
Corolla TMMT_OM_ES_OM12J77S.book 187 ページ ２０１５年２月２日　月曜日　午後５時１６分

1884-1. Antes de conducir
COROLLA_TMMT_ES (OM12J77S)■

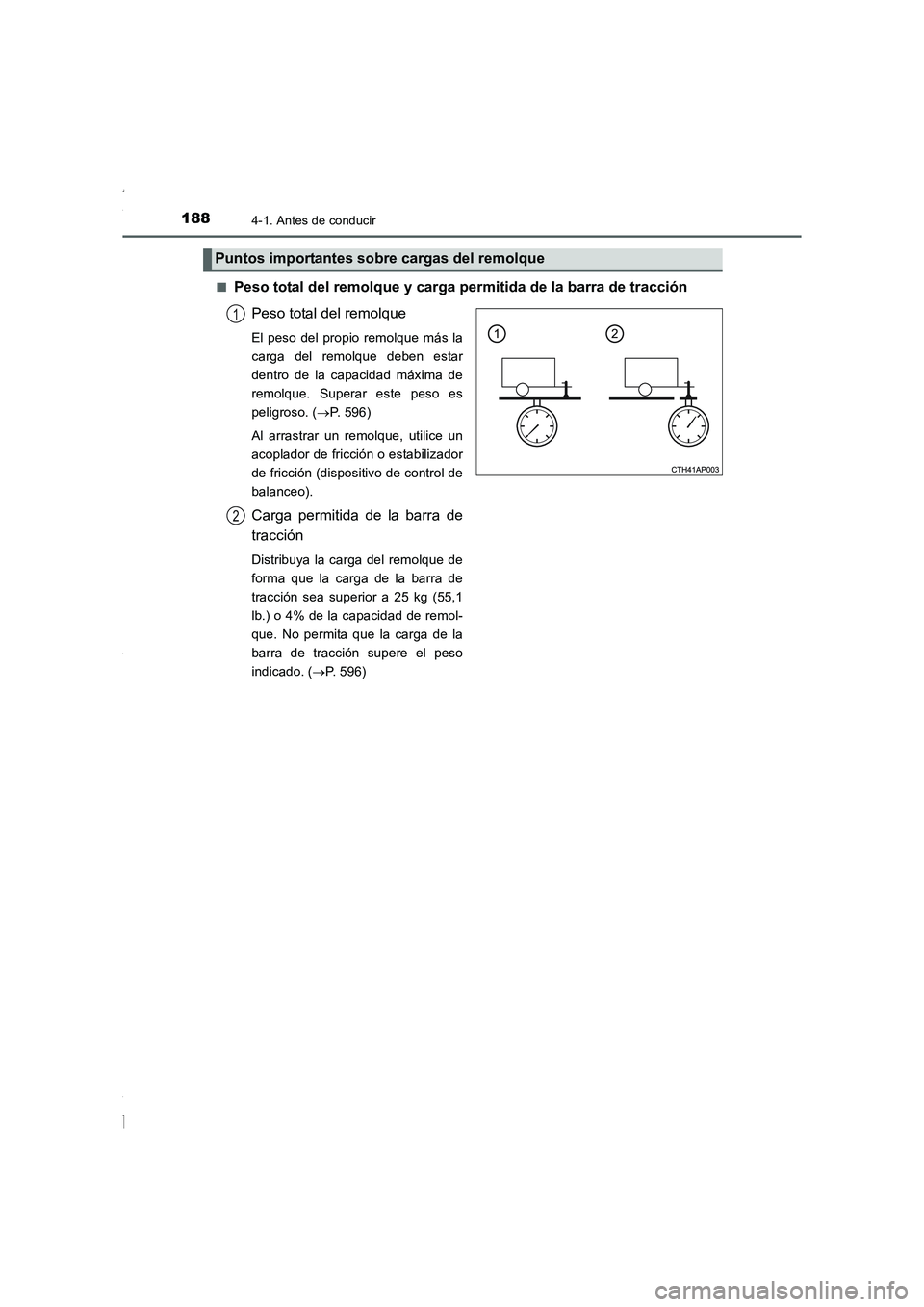

Peso total del remolque y carga permitida de la barra de tracción
Peso total del remolque
El peso del propio remolque más la
carga del remolque deben estar
dentro de la capacidad máxima de
remolque. Superar este peso es
peligroso. (→P. 596)
Al arrastrar un remolque, utilice un
acoplador de fricción o estabilizador
de fricción (dispositivo de control de
balanceo).
Carga permitida de la barra de
tracción
Distribuya la carga del remolque de
forma que la carga de la barra de
tracción sea superior a 25 kg (55,1
lb.) o 4% de la capacidad de remol-
que. No permita que la carga de la
barra de tracción supere el peso
indicado. (→P. 596)
Puntos importantes sobre cargas del remolque
1
2
Corolla TMMT_OM_ES_OM12J77S.book 188 ページ ２０１５年２月２日　月曜日　午後５時１６分

1894-1. Antes de conducir
4
Conducción
COROLLA_TMMT_ES (OM12J77S)■

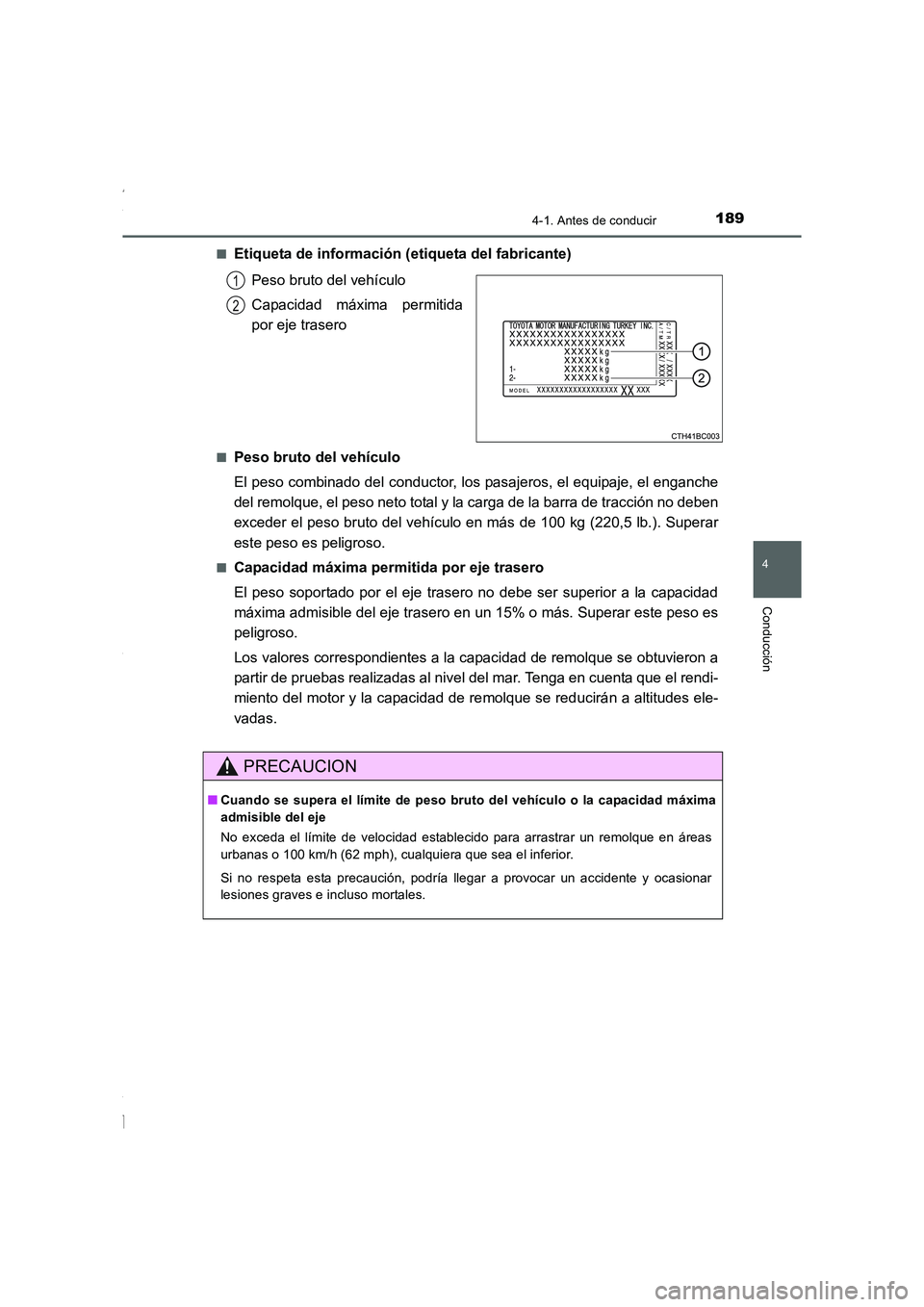

Etiqueta de información (etiqueta del fabricante)
Peso bruto del vehículo
Capacidad máxima permitida
por eje trasero
■Peso bruto del vehículo
El peso combinado del conductor, los pasajeros, el equipaje, el enganche
del remolque, el peso neto total y la carga de la barra de tracción no deben
exceder el peso bruto del vehículo en más de 100 kg (220,5 lb.). Superar
este peso es peligroso.
■Capacidad máxima permitida por eje trasero
El peso soportado por el eje trasero no debe ser superior a la capacidad
máxima admisible del eje trasero en un 15% o más. Superar este peso es
peligroso.
Los valores correspondientes a la capacidad de remolque se obtuvieron a
partir de pruebas realizadas al nivel del mar. Tenga en cuenta que el rendi-
miento del motor y la capacidad de remolque se reducirán a altitudes ele-
vadas.
1
2
PRECAUCION
■Cuando se supera el límite de peso bruto del vehículo o la capacidad máxima
admisible del eje
No exceda el límite de velocidad establecido para arrastrar un remolque en áreas
urbanas o 100 km/h (62 mph), cualquiera que sea el inferior.
Si no respeta esta precaución, podría llegar a provocar un accidente y ocasionar
lesiones graves e incluso mortales.
Corolla TMMT_OM_ES_OM12J77S.book 189 ページ ２０１５年２月２日　月曜日　午後５時１６分

1904-1. Antes de conducir
COROLLA_TMMT_ES (OM12J77S)
461 mm (18,1 pul.)
461 mm (18,1 pul.)
1.064 mm (41,9 pul.)
527 mm (20,7 pul.)
336 mm (13,2 pul.)
271 mm (10,7 pul.)
355 mm (14,0 pul.)
25 mm (1,0 pul.)

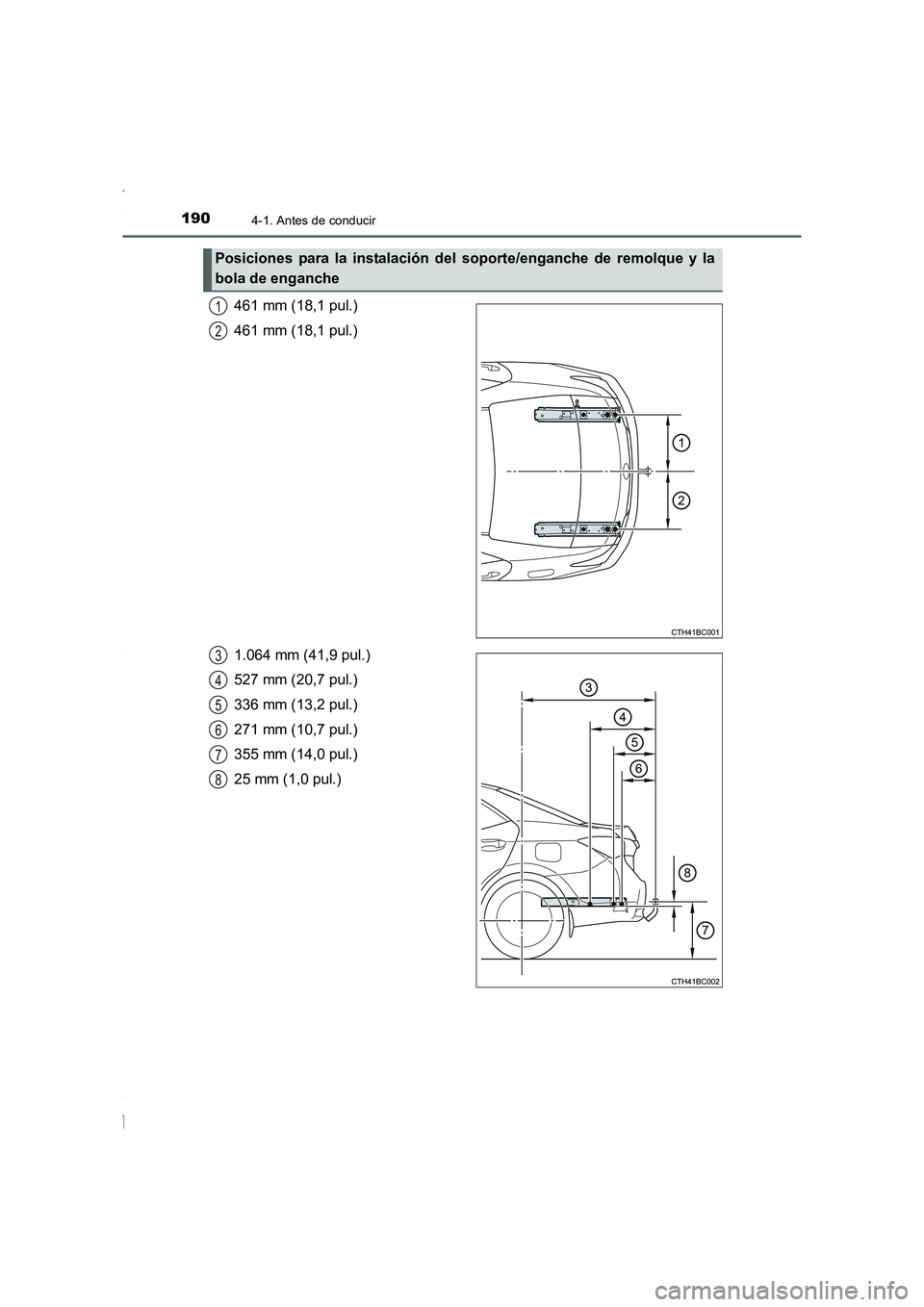

Posiciones para la instalación del soporte/enganche de remolque y la
bola de enganche
1
2
3
4
5
6
7
8
Corolla TMMT_OM_ES_OM12J77S.book 190 ページ ２０１５年２月２日　月曜日　午後５時１６分

1914-1. Antes de conducir
4
Conducción
COROLLA_TMMT_ES (OM12J77S)

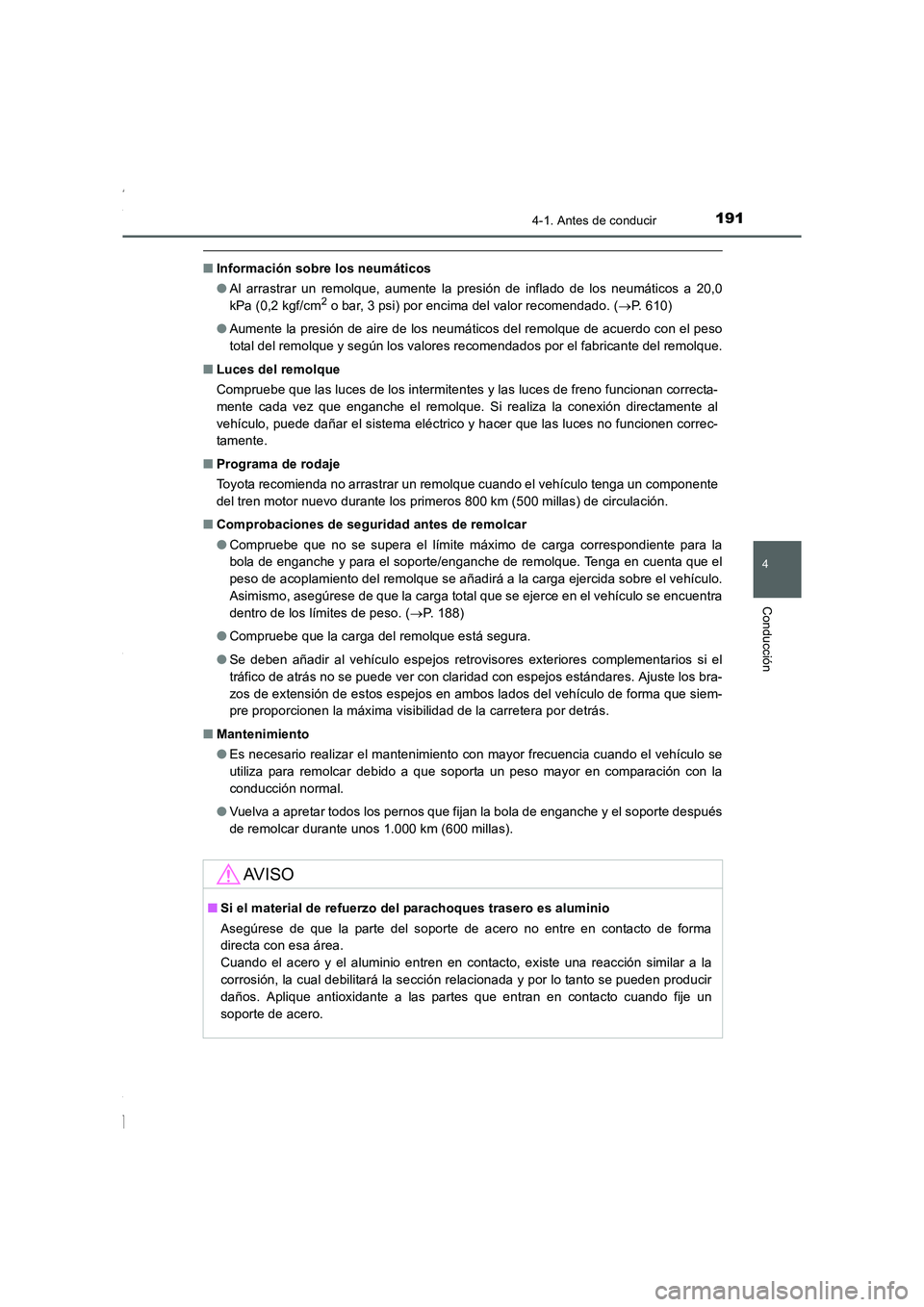

■Información sobre los neumáticos
●Al arrastrar un remolque, aumente la presión de inflado de los neumáticos a 20,0
kPa (0,2 kgf/cm
2 o bar, 3 psi) por encima del valor recomendado. (→P. 610)
●Aumente la presión de aire de los neumáticos del remolque de acuerdo con el peso
total del remolque y según los valores recomendados por el fabricante del remolque.
■Luces del remolque
Compruebe que las luces de los intermitentes y las luces de freno funcionan correcta-
mente cada vez que enganche el remolque. Si realiza la conexión directamente al
vehículo, puede dañar el sistema eléctrico y hacer que las luces no funcionen correc-
tamente.
■Programa de rodaje
Toyota recomienda no arrastrar un remolque cuando el vehículo tenga un componente
del tren motor nuevo durante los primeros 800 km (500 millas) de circulación.
■Comprobaciones de seguridad antes de remolcar
●Compruebe que no se supera el límite máximo de carga correspondiente para la
bola de enganche y para el soporte/enganche de remolque. Tenga en cuenta que el
peso de acoplamiento del remolque se añadirá a la carga ejercida sobre el vehículo.
Asimismo, asegúrese de que la carga total que se ejerce en el vehículo se encuentra
dentro de los límites de peso. (→P. 188)
●Compruebe que la carga del remolque está segura.
●Se deben añadir al vehículo espejos retrovisores exteriores complementarios si el
tráfico de atrás no se puede ver con claridad con espejos estándares. Ajuste los bra-
zos de extensión de estos espejos en ambos lados del vehículo de forma que siem-
pre proporcionen la máxima visibilidad de la carretera por detrás.
■Mantenimiento
●Es necesario realizar el mantenimiento con mayor frecuencia cuando el vehículo se
utiliza para remolcar debido a que soporta un peso mayor en comparación con la
conducción normal.
●Vuelva a apretar todos los pernos que fijan la bola de enganche y el soporte después
de remolcar durante unos 1.000 km (600 millas).
AV I S O
■Si el material de refuerzo del parachoques trasero es aluminio
Asegúrese de que la parte del soporte de acero no entre en contacto de forma
directa con esa área.
Cuando el acero y el aluminio entren en contacto, existe una reacción similar a la
corrosión, la cual debilitará la sección relacionada y por lo tanto se pueden producir
daños. Aplique antioxidante a las partes que entran en contacto cuando fije un
soporte de acero.
Corolla TMMT_OM_ES_OM12J77S.book 191 ページ ２０１５年２月２日　月曜日　午後５時１６分

1924-1. Antes de conducir
COROLLA_TMMT_ES (OM12J77S)
El vehículo se comportará de manera diferente al arrastrar un remolque.
Para evitar un accidente, muerte o lesión grave, tenga en mente los siguien-
tes puntos al remolcar:
■Comprobación de las conexiones entre el remolque y las luces
Pare el vehículo y compruebe el funcionamiento de la conexión entre el
remolque y las luces después de conducir durante un breve período, así
como antes de salir de viaje.
■Práctica de conducción con un remolque acoplado
●En una zona sin tráfico o con poco tráfico, practique realizando giros,
paradas y maniobras de marcha atrás con el remolque acoplado.
●Al dar marcha atrás con un remolque acoplado a su vehículo, agarre la
sección del volante situada más cerca de usted y gírelo en sentido
horario para girar el remolque a la izquierda o en el sentido contrario
para girarlo hacia la derecha. Gire el volante poco a poco para evitar un
error de dirección. Es recomendable que otra persona le guíe mientras
va marcha atrás para reducir el riesgo de sufrir un accidente.
■Aumento de la distancia entre vehículo y vehículo
A una velocidad de 10 km/h (6 mph), la distancia al vehículo que se
encuentra delante debe ser equivalente o mayor a la longitud combinada
del vehículo y el remolque. Evite frenar repentinamente ya que puede pro-
vocar derrapes. De lo contrario, es posible que el vehículo derrape sin
control. Esta situación se da especialmente al conducir sobre superficies
húmedas o resbaladizas.
■Aceleración súbita/cambio de dirección/curvas
Si se realizan giros cerrados con un remolque, es posible que el remolque
colisione con el vehículo. Desacelere con suficiente antelación al aproxi-
marse a la curva y tómela lentamente y con cuidado para evitar frenadas
repentinas.
■Observaciones importantes relacionadas con los giros
Las ruedas del remolque se acercarán más al interior de la curva que las
ruedas del vehículo. Para dejar espacio suficiente para ello, ábrase en las
curvas más que de costumbre.
Guía
