Page 505 of 644

5057-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
COROLLA_TMMT_ES (OM12J77S)
(Se enciende)
Indicador de deslizamiento*8
Indica un funcionamiento incorrecto en:
• El sistema VSC;
• El sistema TRC; o
• El sistema de control de asistencia de arranque en pendiente
La luz parpadeará cuando el VSC, el TRC o el sistema de control
de asistencia de arranque en pendiente esté en funcionamiento.
Luz de aviso del filtro de combustible (motor diésel)*3
Indica que la cantidad de agua acumulada en el filtro de combus-
tible ha alcanzado el nivel especificado.
(Se enciende
en amarillo)
Luz indicadora de control de crucero*3, 8
Indica un funcionamiento incorrecto en el sistema de control de
crucero.
(Se enciende
en amarillo)
Indicador de limitador de velocidad*3, 8
Indica un funcionamiento incorrecto en el limitador de velocidad.
(Parpadea en
amarillo
durante 15
segundos.)Luz indicadora del sistema de llave inteligente*3, 8
Indica un funcionamiento incorrecto del sistema de llave inteli-
gente.
Luz de avisoLuz de aviso/Detalles
Corolla TMMT_OM_ES_OM12J77S.book 505 ページ 2015年2月2日 月曜日 午後5時16分
Page 506 of 644

5067-2. Pasos necesarios en caso de emergencia
COROLLA_TMMT_ES (OM12J77S)
Después de tomar las medidas necesarias especificadas para corregir el pro-
blema, compruebe que se apague la luz de aviso.
Siga el procedimiento de corrección.
Luz de avisoLuz de aviso/DetallesProcedimiento correctivo
Luz de aviso de puerta abierta
(indicador acústico)
*2, 3
Indica que alguna puerta o el
maletero no están bien cerra-
dos.
Compruebe que todas las puer-
tas y el maletero estén bien
cerrados.
Luz de aviso de nivel bajo de
combustible
Indica que el combustible res-
tante es aproximadamente
8,2 L (2,2 gal., 1,8 gal. Ing.) o
menos
Reposte el vehículo.
Luz recordatoria del cinturón
de seguridad del conductor y
del pasajero delantero (indica-
dor acústico)
*6
Avisa al conductor y/o al
pasajero delantero de que
deben abrocharse los cinturo-
nes de seguridad.
Abróchese el cinturón de seguri-
dad.
Luces recordatorias del cintu-
rón de seguridad de los pasa-
jeros traseros (indicador
acústico)
*6, 8
Avisa a los pasajeros traseros
de que deben abrocharse los
cinturones de seguridad.
Abróchese el cinturón de seguri-
dad.
Luz de aviso de nivel bajo de
aceite de motor (motor dié-
sel)
*3
Indica que el nivel de aceite
del motor es bajo, pero no
indica un funcionamiento
incorrecto.
Compruebe el nivel de aceite
del motor y añada si es necesa-
rio. (→P. 434)
Luz de aviso de nivel bajo del
líquido lavador del limpiapara-
brisas
*3, 8
Nivel de líquido del lavador
bajo.
Llene el depósito.
Corolla TMMT_OM_ES_OM12J77S.book 506 ページ 2015年2月2日 月曜日 午後5時16分
Page 507 of 644

5077-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
COROLLA_TMMT_ES (OM12J77S)
Luz de aviso del sistema DPF
(motor diésel)
*3
• Indica que el convertidor
catalítico DPF necesita lim-
piarse debido a viajes cor-
tos y/o a la conducción de
baja velocidad de forma
repetida.
• Indica que la cantidad de
depósitos acumulados en el
convertidor catalítico DPF
ha alcanzado el nivel espe-
cificado.
Para limpiar con el convertidor
catalítico DPF, conduzca el
vehículo a una velocidad de 65
km/h (40 mph) o superior
durante 20 o 30 minutos en la
medida de lo posible hasta que
se apague la luz de aviso del
sistema DPF
*7.
No apague el motor en la
medida de lo posible hasta que
se apague la luz de aviso del
sistema DPF.
Si no es posible conducir el
vehículo a velocidades de 65
km/h (40 mph) o superiores, o si
la luz de aviso del sistema DPF
no se apaga aun cuando haya
conducido por más de 30 minu-
tos, lleve a revisar el vehículo
con un concesionario Toyota
autorizado, con cualquier taller,
o con otro profesional con la
cualificación y el equipo necesa-
rios.
(Parpadea)
Luz recordatoria de cambio
del aceite de motor (motor
diésel)
*3
Indica que se ha programado
el cambio del aceite del
motor.
Parpadea aproximadamente
14.500 km (9.000 millas) des-
pués de haber cambiado el
aceite del motor. (→P. 515)
(El indicador no funcionará
correctamente a menos que
se hayan restaurado los datos
de mantenimiento de aceite.)
Compruebe y cambie el aceite
del motor así como el filtro del
aceite en cualquier concesiona-
rio autorizado de Toyota, cual-
quier taller o con otro
profesional con la cualificación y
el equipo necesarios. Después
de cambiar el aceite del motor,
se debe restaurar el sistema de
cambio de aceite. (→P. 437)
Luz de avisoLuz de aviso/DetallesProcedimiento correctivo
Corolla TMMT_OM_ES_OM12J77S.book 507 ページ 2015年2月2日 月曜日 午後5時16分
Page 508 of 644

5087-2. Pasos necesarios en caso de emergencia
COROLLA_TMMT_ES (OM12J77S)
(Parpadea)
Luz recordatoria de cambio
del aceite de motor (motor
diésel)
*3
• Vehículos sin un sistema de
llave inteligente: Parpadea
durante 15 segundos
cuando el interruptor del
motor se coloca en la posi-
ción “ON”.
• Vehículos con un sistema
de llave inteligente: Parpa-
dea durante aproximada-
mente 15 segundos cuando
el interruptor del motor se
coloca en el modo IGNI-
TION ON.Compruebe y cambie el aceite
del motor así como el filtro del
aceite en cualquier concesiona-
rio autorizado de Toyota, cual-
quier taller o con otro
profesional con la cualificación y
el equipo necesarios. Después
de cambiar el aceite del motor,
se debe restaurar el sistema de
cambio de aceite. (→P. 437)
Luz recordatoria de cambio
del aceite de motor (motor
diésel)
*3
Indica que es necesario cam-
biar el aceite de motor.
Se enciende aproximada-
mente a los 15.000 km (9.300
millas) de haber realizado el
cambio del aceite de motor
(siempre que se hayan reini-
ciado los datos de manteni-
miento del aceite).
Compruebe y cambie el aceite
del motor así como el filtro del
aceite en cualquier concesiona-
rio autorizado de Toyota, cual-
quier taller o con otro
profesional con la cualificación y
el equipo necesarios. Después
de cambiar el aceite del motor,
se debe restaurar el sistema de
cambio de aceite. (→P. 437)
Luz de aviso principal*4
Se emite un indicador acús-
tico y la luz de aviso se
enciende y parpadea para
indicar que el sistema de
aviso principal ha detectado
un funcionamiento incorrecto.
→P. 5 1 7
Luz de avisoLuz de aviso/DetallesProcedimiento correctivo
Corolla TMMT_OM_ES_OM12J77S.book 508 ページ 2015年2月2日 月曜日 午後5時16分
Page 509 of 644

5097-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
COROLLA_TMMT_ES (OM12J77S)
*1: Indicador acústico de freno de estacionamiento activado:
El indicador acústico suena para indicar que el freno de estacionamiento sigue
puesto (una vez que el vehículo ha alcanzado una velocidad de 5 km/h [3 mph]).
*2: Indicador acústico de puerta abierta:
El indicador acústico de puerta abierta suena para indicar que hay una o más puer-
tas que no están cerradas correctamente (cuando el vehículo ha alcanzado una
velocidad de 5 km/h [3 mph]).
*3: Vehículos con un visualizador de supervisión de conducción
*4: Vehículos con visualizador de información múltiple
*5: Vehículos con transmisión manual multimodo
*6: Indicador acústico del cinturón de seguridad del conductor y de los pasajeros:
El indicador acústico del cinturón de seguridad del conductor y de los pasajeros
suena para advertir al conductor y a los pasajeros de que no llevan el cinturón de
seguridad abrochado. El indicador acústico suena durante 30 segundos cuando el
vehículo alcanza una velocidad de al menos 20 km/h (12 mph). Seguidamente, si
el cinturón de seguridad sigue sin estar abrochado, el indicador acústico sonará en
un tono distinto durante 90 segundos más.
Luz de aviso de la presión de
los neumáticos
*8
Cuando se enciende la luz:
Presión de inflado de los neu-
máticos baja debido por ejemplo
a
• Causas naturales (→P. 513)
• Neumático pinchado
(→P. 534, 550)
Ajuste la presión de inflado de
los neumáticos al nivel especifi-
cado.
La luz se apagará después de
unos minutos. En caso de que
no se apague la luz incluso
tras ajustar la presión de
inflado de los neumáticos,
lleve a revisar el sistema a un
concesionario o taller de ser-
vicio Toyota autorizado, o con
otro profesional con la cualifi-
cación y el equipo necesarios.
Cuando la luz se enciende des-
pués de parpadear durante 1
minuto:
Funcionamiento incorrecto del
sistema de aviso de la presión
de los neumáticos (→P. 514)Lleve el vehículo a un concesio-
nario Toyota autorizado, a cual-
quier taller, o a otro profesional
con la cualificación y el equipo
necesarios, para que lleven a
cabo una comprobación del sis-
tema.
Luz de avisoLuz de aviso/DetallesProcedimiento correctivo
Corolla TMMT_OM_ES_OM12J77S.book 509 ページ 2015年2月2日 月曜日 午後5時16分
Page 510 of 644
5107-2. Pasos necesarios en caso de emergencia
COROLLA_TMMT_ES (OM12J77S)

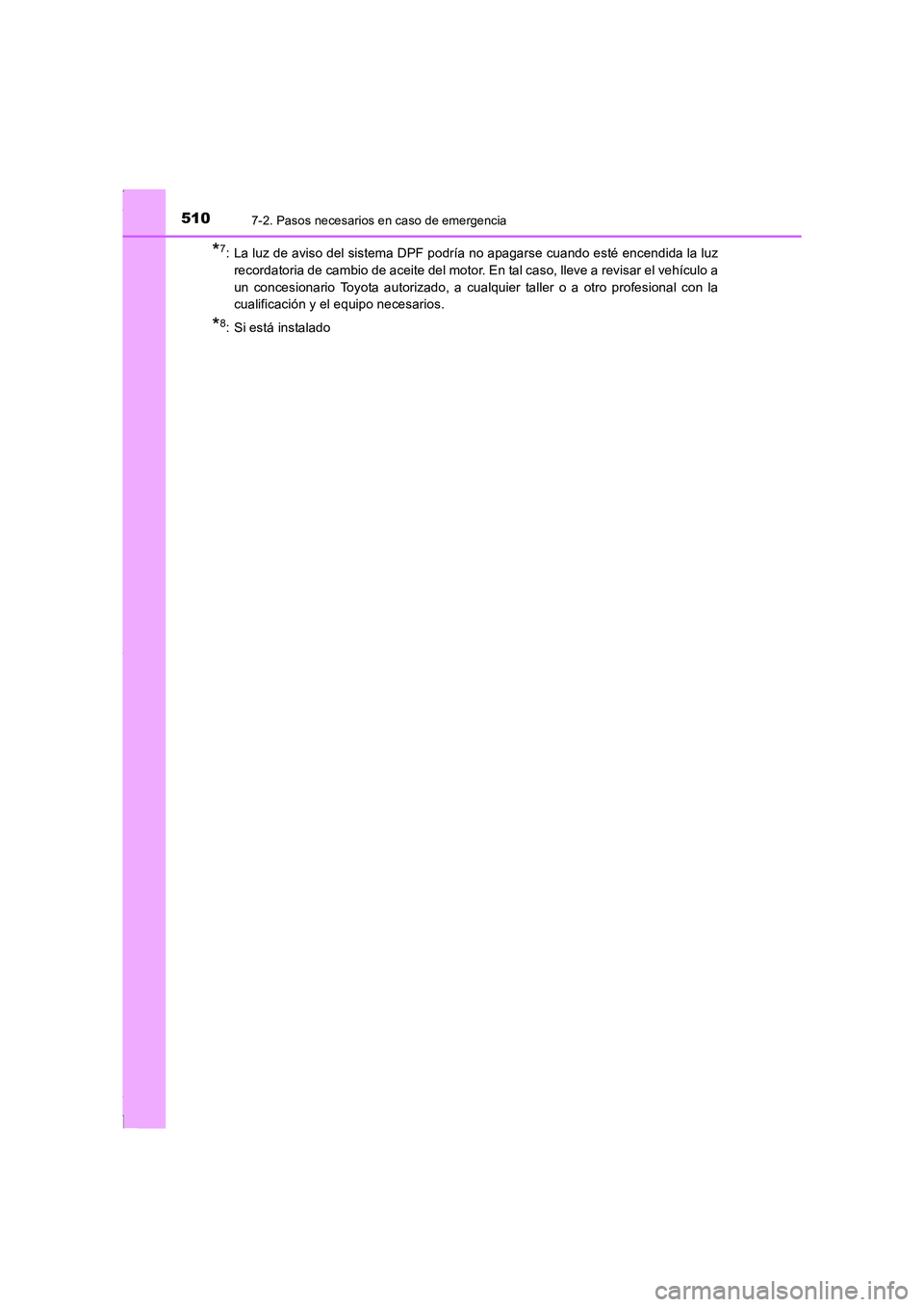

*7: La luz de aviso del sistema DPF podría no apagarse cuando esté encendida la luz
recordatoria de cambio de aceite del motor. En tal caso, lleve a revisar el vehículo a
un concesionario Toyota autorizado, a cualquier taller o a otro profesional con la
cualificación y el equipo necesarios.
*8: Si está instalado
Corolla TMMT_OM_ES_OM12J77S.book 510 ページ 2015年2月2日 月曜日 午後5時16分
Page 511 of 644

5117-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
COROLLA_TMMT_ES (OM12J77S)
Después de tomar los pasos especificados para corregir el problema sospe-
chado, compruebe que la luz de aviso se apaga.
Siga el procedimiento de corrección. (vehículos con sistema de llave
inteligente y con visualizador de pantalla de conducción)
Indica-
dor
acús-
tico
interiorIndica-
dor
acústico
exterior
Luz de
avisoLuz de aviso/DetallesProcedimiento
correctivo
Conti-
nuoConti-
nuo(Parpadea
en amari-
llo)Luz indicadora del sistema de
llave inteligente (vehículos con
Multidrive)
Se llevó la llave electrónica al
exterior del vehículo y se abrió y
cerró la puerta del conductor con
el cambio en una posición dis-
tinta de P y sin apagar el inte-
rruptor del motor.• Coloque la
palanca de
cambios en P.
• Coloque la
llave electró-
nica en el inte-
rior del
vehículo.
Una
vez3 veces
(Parpadea
en amari-
llo)
Luz indicadora del sistema de
llave inteligente (vehículos con
Multidrive)
Se llevó la llave electrónica al
exterior del vehículo y se abrió y
cerró la puerta del conductor con
el cambio en la posición P y sin
apagar el interruptor del motor.
Apague el inte-
rruptor del motor
o vuelva a colo-
car la llave elec-
trónica en el
vehículo.
Luz indicadora del sistema de
llave inteligente
Indica que una puerta distinta de
la del conductor se ha abierto y
cerrado con el interruptor del
motor en cualquiera de los
modos, salvo apagado, y que la
llave electrónica se encuentra
fuera de la zona de detección.
Confirme la ubi-
cación de la
llave electrónica.
Una
vez
Conti-
nuo
(5
segun-
dos)(Parpadea
en amari-
llo)Luz indicadora del sistema de
llave inteligente
Se ha intentado salir del vehículo
con la llave electrónica y blo-
quear las puertas sin apagar pri-
mero el interruptor del motor.Apague el inte-
rruptor del motor
y vuelva a blo-
quear las puer-
tas.
Corolla TMMT_OM_ES_OM12J77S.book 511 ページ 2015年2月2日 月曜日 午後5時16分

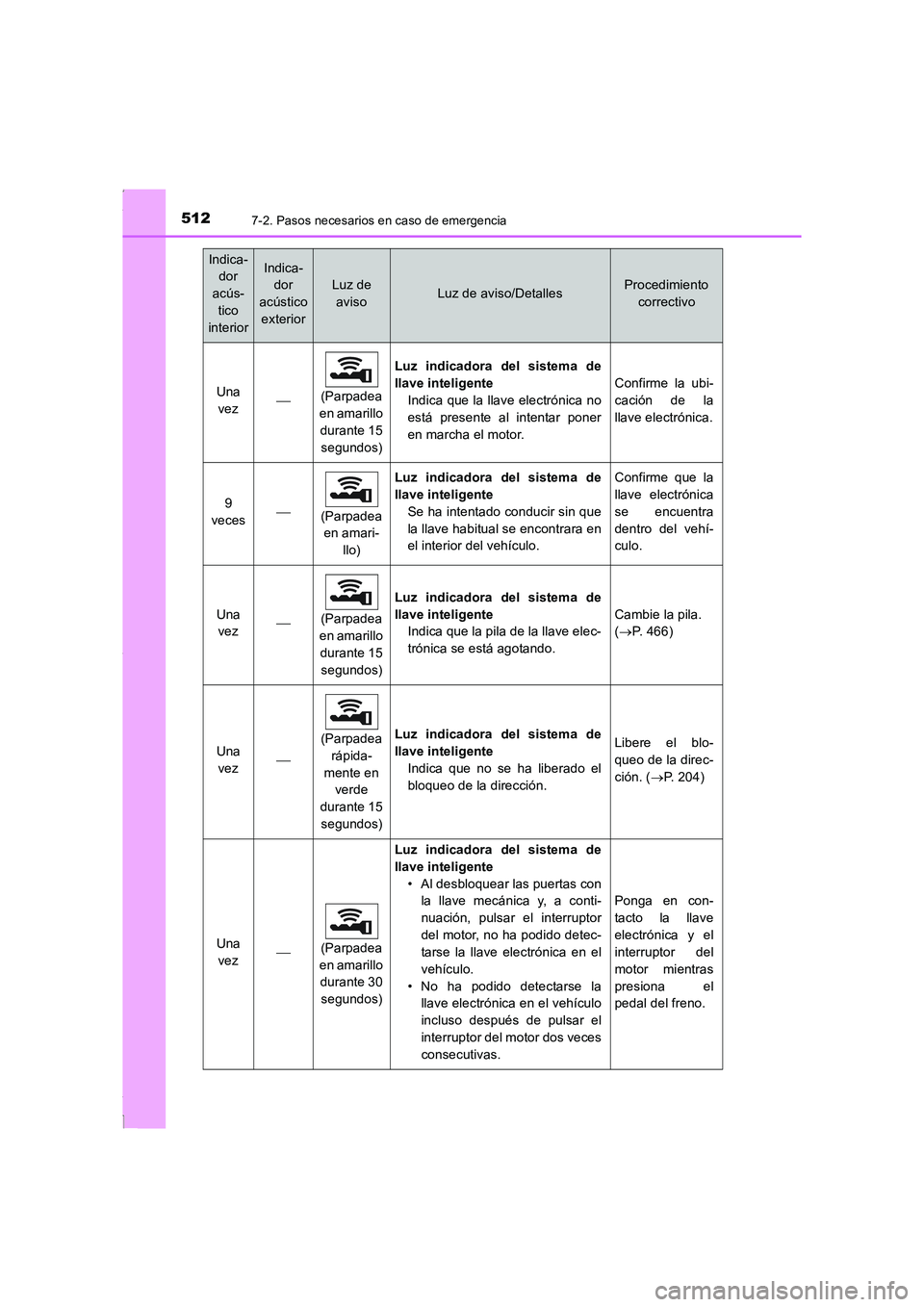

Page 512 of 644

5127-2. Pasos necesarios en caso de emergencia
COROLLA_TMMT_ES (OM12J77S)Una
vez(Parpadea
en amarillo
durante 15
segundos)Luz indicadora del sistema de
llave inteligente
Indica que la llave electrónica no
está presente al intentar poner
en marcha el motor.Confirme la ubi-
cación de la
llave electrónica.
9
veces
(Parpadea
en amari-
llo)
Luz indicadora del sistema de
llave inteligente
Se ha intentado conducir sin que
la llave habitual se encontrara en
el interior del vehículo.Confirme que la
llave electrónica
se encuentra
dentro del vehí-
culo.
Una
vez(Parpadea
en amarillo
durante 15
segundos)
Luz indicadora del sistema de
llave inteligente
Indica que la pila de la llave elec-
trónica se está agotando.
Cambie la pila.
(→P. 466)
Una
vez(Parpadea
rápida-
mente en
verde
durante 15
segundos)
Luz indicadora del sistema de
llave inteligente
Indica que no se ha liberado el
bloqueo de la dirección.Libere el blo-
queo de la direc-
ción. (→P. 204)
Una
vez(Parpadea
en amarillo
durante 30
segundos)
Luz indicadora del sistema de
llave inteligente
• Al desbloquear las puertas con
la llave mecánica y, a conti-
nuación, pulsar el interruptor
del motor, no ha podido detec-
tarse la llave electrónica en el
vehículo.
• No ha podido detectarse la
llave electrónica en el vehículo
incluso después de pulsar el
interruptor del motor dos veces
consecutivas.
Ponga en con-
tacto la llave
electrónica y el
interruptor del
motor mientras
presiona el
pedal del freno.
Indica-
dor
acús-
tico
interiorIndica-
dor
acústico
exterior
Luz de
avisoLuz de aviso/DetallesProcedimiento
correctivo
Corolla TMMT_OM_ES_OM12J77S.book 512 ページ 2015年2月2日 月曜日 午後5時16分
