2015 TOYOTA COROLLA Manual del propietario (in Spanish)

5377-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
COROLLA_TMMT_ES (OM12J77S)
XVehículos con un neumático de repuesto de tamaño estándar
Cubierta del suelo del equipaje
Almohadilla de repuesto de la
rueda (si está instalado)
Bolsa de herramientasGato
Neumático de repuesto1
2
3
4
5
Corolla TMMT_OM_ES_OM12J77S.book 537 ページ ２０１５年２月２日　月曜日　午後５時１６分

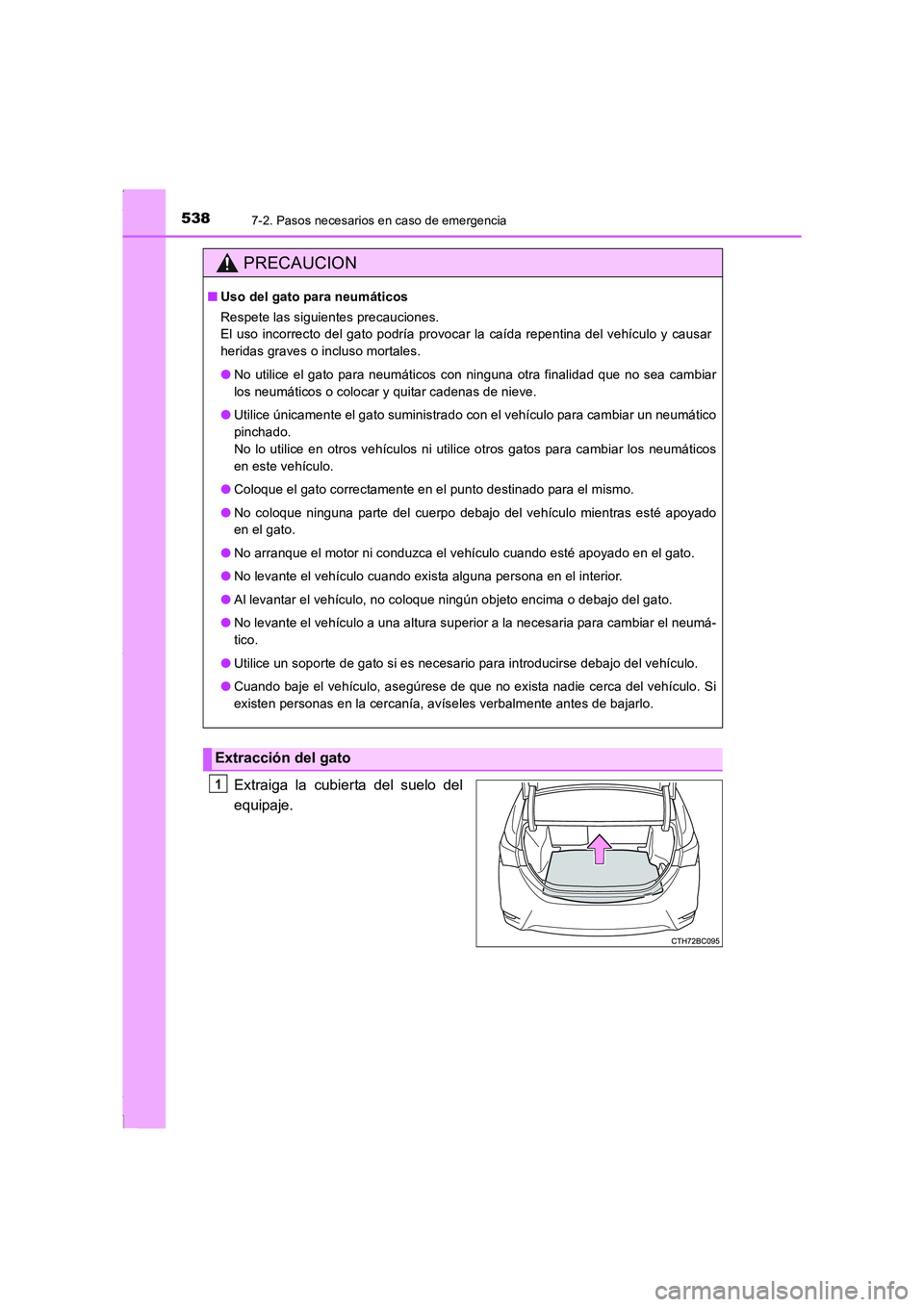

5387-2. Pasos necesarios en caso de emergencia
COROLLA_TMMT_ES (OM12J77S)
Extraiga la cubierta del suelo del
equipaje.
PRECAUCION
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato podría provocar la caída repentina del vehículo y causar
heridas graves o incluso mortales.
●No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar cadenas de nieve.
●Utilice únicamente el gato suministrado con el vehículo para cambiar un neumático
pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para cambiar los neumáticos
en este vehículo.
●Coloque el gato correctamente en el punto destinado para el mismo.
●No coloque ninguna parte del cuerpo debajo del vehículo mientras esté apoyado
en el gato.
●No arranque el motor ni conduzca el vehículo cuando esté apoyado en el gato.
●No levante el vehículo cuando exista alguna persona en el interior.
●Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
●No levante el vehículo a una altura superior a la necesaria para cambiar el neumá-
tico.
●Utilice un soporte de gato si es necesario para introducirse debajo del vehículo.
●Cuando baje el vehículo, asegúrese de que no exista nadie cerca del vehículo. Si
existen personas en la cercanía, avíseles verbalmente antes de bajarlo.
Extracción del gato
1
Corolla TMMT_OM_ES_OM12J77S.book 538 ページ ２０１５年２月２日　月曜日　午後５時１６分

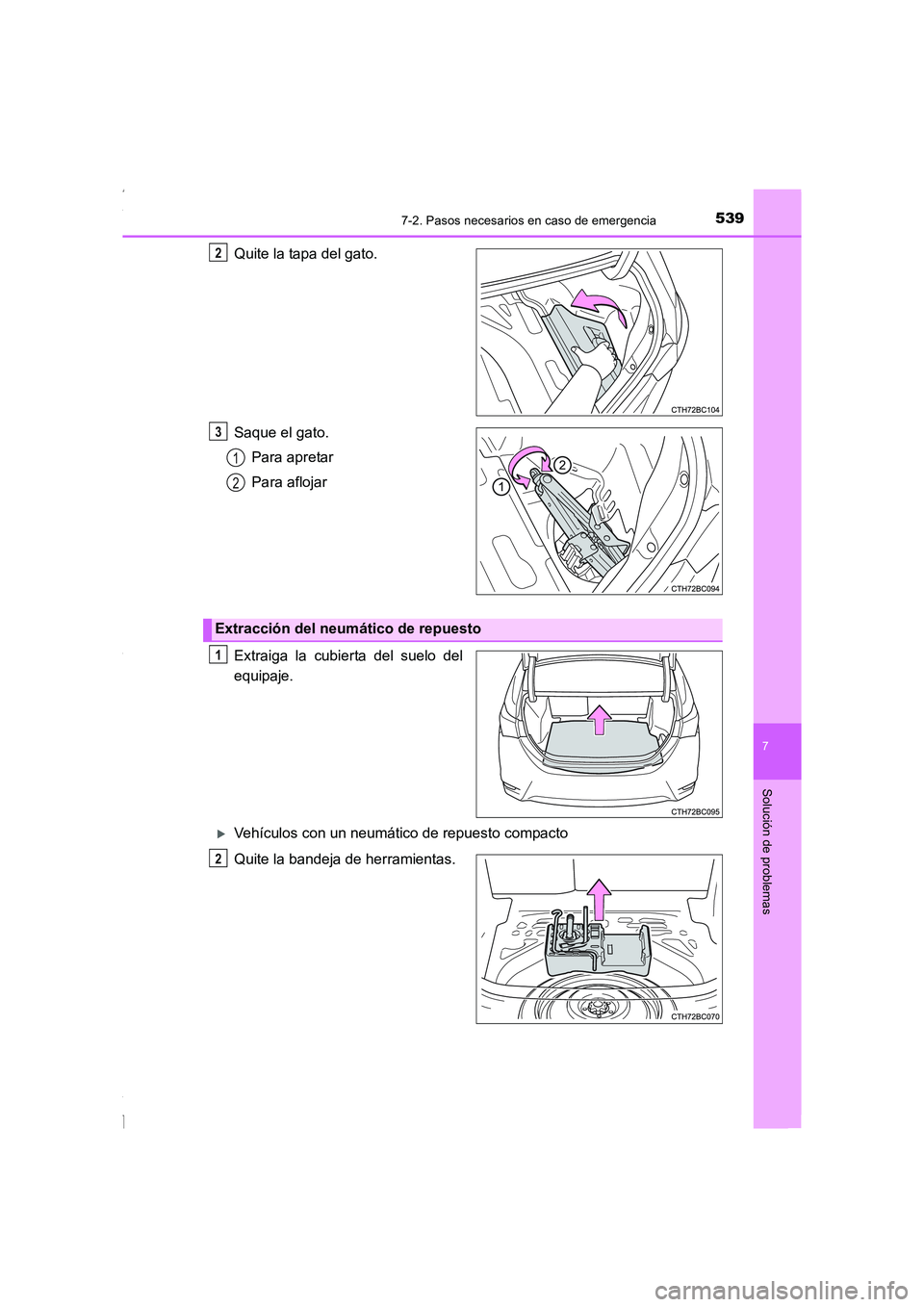

5397-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
COROLLA_TMMT_ES (OM12J77S)
Quite la tapa del gato.
Saque el gato.
Para apretar
Para aflojar
Extraiga la cubierta del suelo del
equipaje.
XVehículos con un neumático de repuesto compacto
Quite la bandeja de herramientas.
2
3
1
2
Extracción del neumático de repuesto
1
2
Corolla TMMT_OM_ES_OM12J77S.book 539 ページ ２０１５年２月２日　月曜日　午後５時１６分

5407-2. Pasos necesarios en caso de emergencia
COROLLA_TMMT_ES (OM12J77S)
XVehículos con un neumático de repuesto de tamaño estándar
Retire la almohadilla de la rueda
de repuesto. (si está instalado)
Afloje el sujetador central que ase-
gura el neumático de repuesto.
2
3
PRECAUCION
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
Corolla TMMT_OM_ES_OM12J77S.book 540 ページ ２０１５年２月２日　月曜日　午後５時１６分

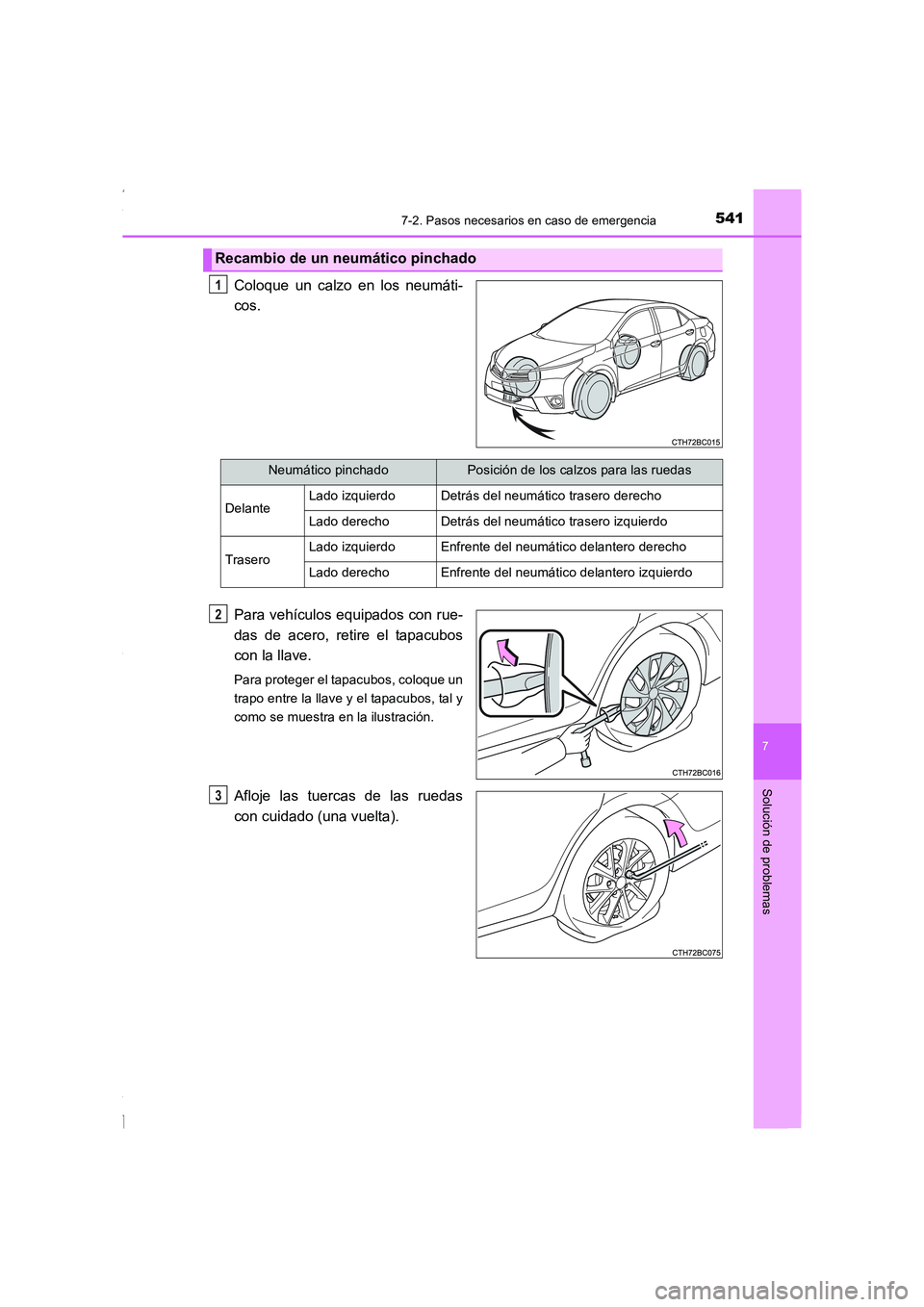

5417-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
COROLLA_TMMT_ES (OM12J77S)
Coloque un calzo en los neumáti-
cos.
Para vehículos equipados con rue-
das de acero, retire el tapacubos
con la llave.
Para proteger el tapacubos, coloque un
trapo entre la llave y el tapacubos, tal y
como se muestra en la ilustración.
Afloje las tuercas de las ruedas
con cuidado (una vuelta).
Recambio de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
DelanteLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
TraseroLado izquierdoEnfrente del neumático delantero derecho
Lado derechoEnfrente del neumático delantero izquierdo
2
3
Corolla TMMT_OM_ES_OM12J77S.book 541 ページ ２０１５年２月２日　月曜日　午後５時１６分

5427-2. Pasos necesarios en caso de emergencia
COROLLA_TMMT_ES (OM12J77S)
Gire la porción “A” del gato con la
mano hasta que la muesca del
gato esté en contacto con el punto
de colocación del gato.
Las guías del punto de colocación del
gato se encuentran debajo del panel
inferior. Indican las posiciones del
punto de colocación del gato.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Al dejar el neumático en el suelo, coló-
quelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
4
5
6
Corolla TMMT_OM_ES_OM12J77S.book 542 ページ ２０１５年２月２日　月曜日　午後５時１６分

5437-2. Pasos necesarios en caso de emergencia
7
Solución de problemas
COROLLA_TMMT_ES (OM12J77S)
PRECAUCION
■Recambio de un neumático pinchado
●No toque los discos de la rueda ni el área circundante de los frenos justo después
de haber conducido el vehículo.
Después de haber conducido el vehículo los discos de la rueda y el área circun-
dante de los frenos estarán extremadamente calientes. Si toca estas zonas con las
manos, los pies u otras partes del cuerpo mientras cambia un neumático, etc.
podría sufrir quemaduras.
●En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de sufrir
lesiones graves o incluso mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible tras haber cambiado las ruedas.
• No coloque el tapacubos si está en mal estado, puesto que podría despren-
derse cuando el vehículo empiece a moverse.
• Al montar un neumático, utilice solo tuercas diseñadas específicamente para la
rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, en las roscas de la tuerca o
en los orificios de los pernos de la rueda, lleve el vehículo a un concesionario
Toyota autorizado, a cualquier taller, o a otro profesional con la cualificación y el
equipo necesarios para que lo inspeccionen.
• Cuando coloque las tuercas de la rueda, asegúrese de instalarlas con la parte
cónica hacia dentro. (→P. 463)
Corolla TMMT_OM_ES_OM12J77S.book 543 ページ ２０１５年２月２日　月曜日　午後５時１６分

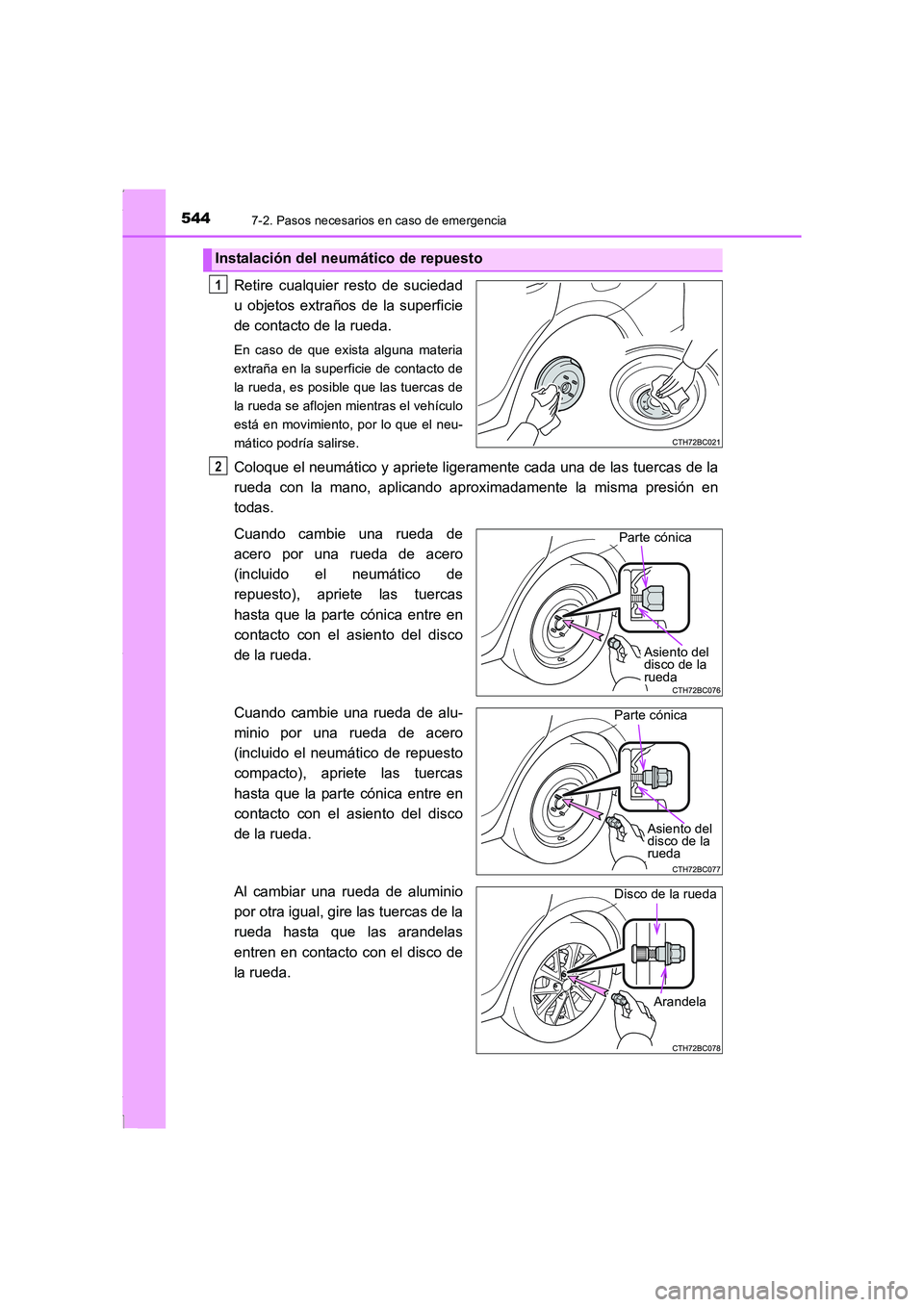

5447-2. Pasos necesarios en caso de emergencia
COROLLA_TMMT_ES (OM12J77S)
Retire cualquier resto de suciedad
u objetos extraños de la superficie
de contacto de la rueda.
En caso de que exista alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, por lo que el neu-
mático podría salirse.
Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas.
Cuando cambie una rueda de
acero por una rueda de acero
(incluido el neumático de
repuesto), apriete las tuercas
hasta que la parte cónica entre en
contacto con el asiento del disco
de la rueda.
Cuando cambie una rueda de alu-
minio por una rueda de acero
(incluido el neumático de repuesto
compacto), apriete las tuercas
hasta que la parte cónica entre en
contacto con el asiento del disco
de la rueda.
Al cambiar una rueda de aluminio
por otra igual, gire las tuercas de la
rueda hasta que las arandelas
entren en contacto con el disco de
la rueda.
Instalación del neumático de repuesto
1
2
Parte cónica
Asiento del
disco de la
rueda
Parte cónica
Asiento del
disco de la
rueda
Disco de la rueda
Arandela
