2015 TOYOTA COROLLA Manual del propietario (in Spanish)

892. Conjunto de instrumentos
2
Grupo de instrumentos
COROLLA_TMMT_ES (OM12J77S)
*1: Estas luces se encienden cuando el interruptor del motor se sitúa en la posición
“ON” (vehículos sin sistema de llave inteligente) o el interruptor del motor se sitúa
en el modo IGNITION ON (vehículos con sistema de llave inteligente) para indicar
que se está realizando una comprobación del sistema. Después de encender el
motor, o transcurridos unos segundos, se apagarán. Si las luces no se encienden,
o si no se apagan, podría existir un funcionamiento incorrecto en un sistema. Lleve
a revisar el vehículo a un concesionario Toyota autorizado, a cualquier taller, o a
otro profesional con la cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz parpadea para indicar que el sistema está activado.
*4: La luz no se enciende cuando el sistema está desactivado.
PRECAUCION
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como las luces de aviso SRS o
ABS, no se encienda al arrancar el motor, dichos sistemas podrían no estar disponi-
bles para protegerlo en caso de accidente, lo que podría ocasionar lesiones graves
o incluso mortales. En tal caso, lleve inmediatamente a revisar el vehículo a un con-
cesionario Toyota autorizado, a cualquier taller, o a otro profesional con la cualifica-
ción y el equipo necesarios.
Corolla TMMT_OM_ES_OM12J77S.book 89 ページ ２０１５年２月２日　月曜日　午後５時１６分

902. Conjunto de instrumentos
COROLLA_TMMT_ES (OM12J77S)
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto.
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Contador (visualizador de pantalla de conduc-
ción)
El contenido visualizado puede variar en función del tipo de contador.
1
2
3
Corolla TMMT_OM_ES_OM12J77S.book 90 ページ ２０１５年２月２日　月曜日　午後５時１６分

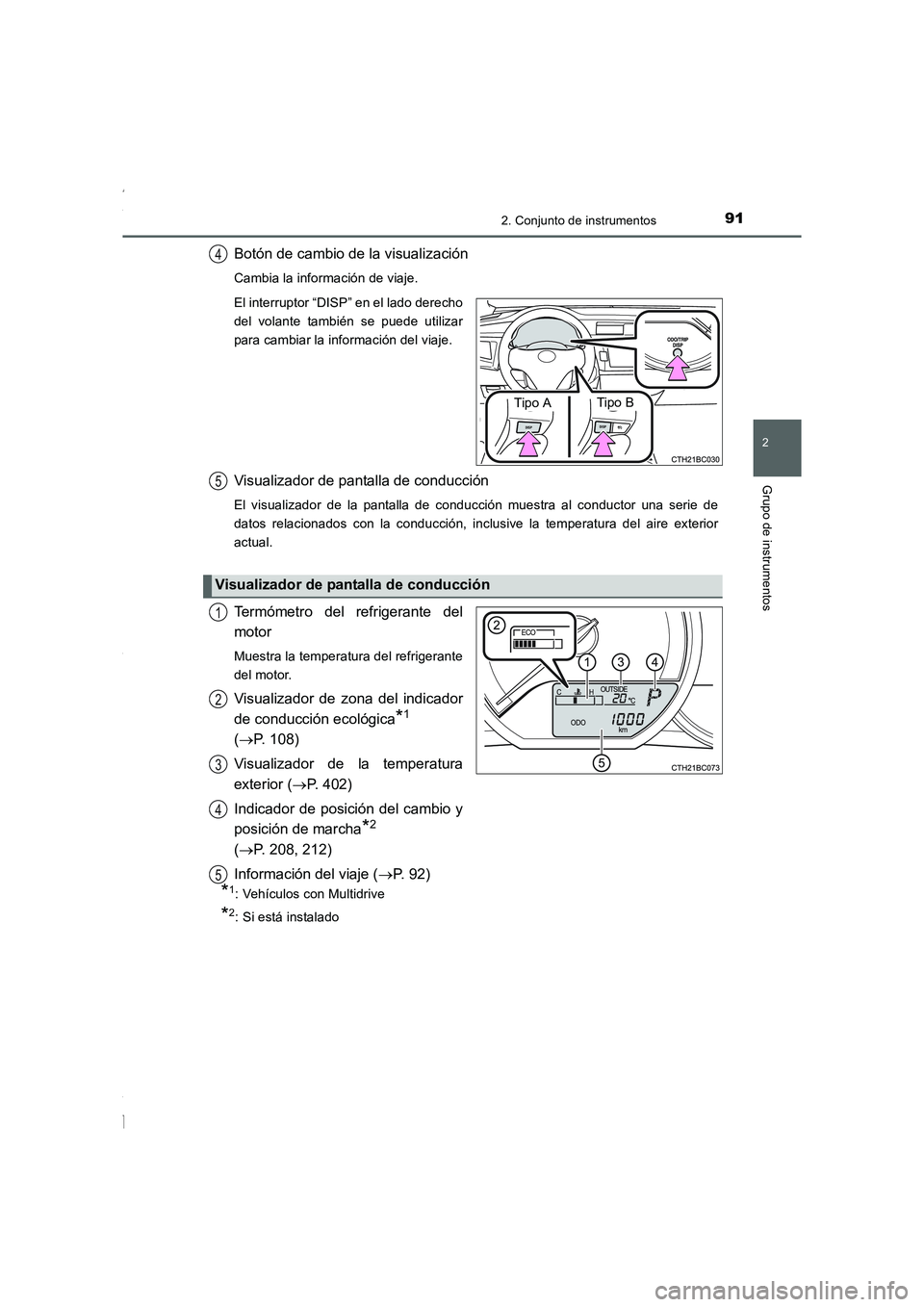

912. Conjunto de instrumentos
2
Grupo de instrumentos
COROLLA_TMMT_ES (OM12J77S)
Botón de cambio de la visualización
Cambia la información de viaje.
El interruptor “DISP” en el lado derecho
del volante también se puede utilizar
para cambiar la información del viaje.
Visualizador de pantalla de conducción
El visualizador de la pantalla de conducción muestra al conductor una serie de
datos relacionados con la conducción, inclusive la temperatura del aire exterior
actual.
Termómetro del refrigerante del
motor
Muestra la temperatura del refrigerante
del motor.
Visualizador de zona del indicador
de conducción ecológica
*1
(→P. 108)
Visualizador de la temperatura
exterior (→P. 402)
Indicador de posición del cambio y
posición de marcha
*2
(→P. 208, 212)
Información del viaje (→P. 92)
*1: Vehículos con Multidrive
*2: Si está instalado
4
Tipo ATipo B
Visualizador de pantalla de conducción
5
1
2
3
4
5
Corolla TMMT_OM_ES_OM12J77S.book 91 ページ ２０１５年２月２日　月曜日　午後５時１６分

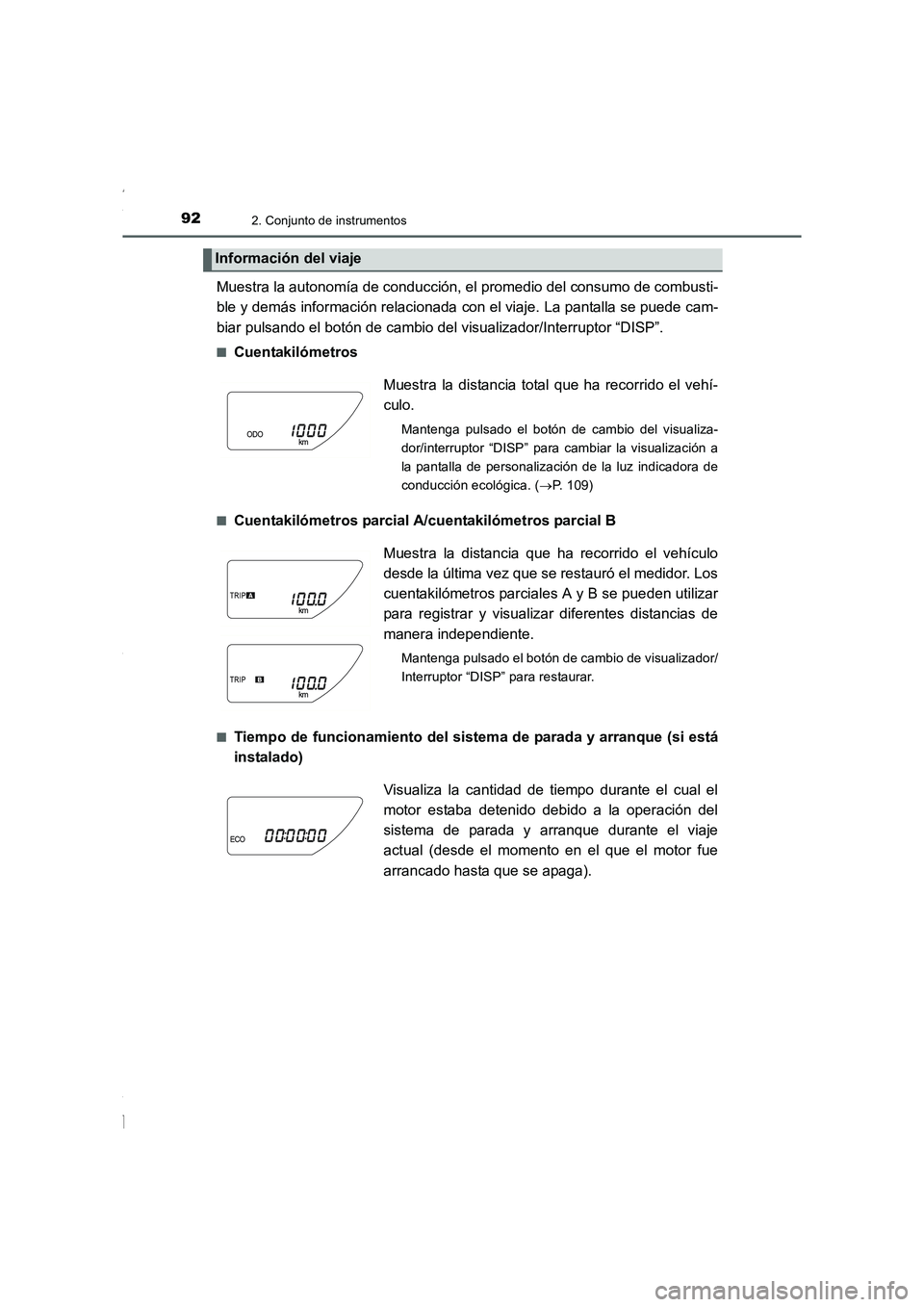

922. Conjunto de instrumentos
COROLLA_TMMT_ES (OM12J77S)
Muestra la autonomía de conducción, el promedio del consumo de combusti-
ble y demás información relacionada con el viaje. La pantalla se puede cam-
biar pulsando el botón de cambio del visualizador/Interruptor “DISP”.
■Cuentakilómetros
■Cuentakilómetros parcial A/cuentakilómetros parcial B
■Tiempo de funcionamiento del sistema de parada y arranque (si está
instalado)
Información del viaje
Muestra la distancia total que ha recorrido el vehí-
culo.
Mantenga pulsado el botón de cambio del visualiza-
dor/interruptor “DISP” para cambiar la visualización a
la pantalla de personalización de la luz indicadora de
conducción ecológica. (→P. 109)
Muestra la distancia que ha recorrido el vehículo
desde la última vez que se restauró el medidor. Los
cuentakilómetros parciales A y B se pueden utilizar
para registrar y visualizar diferentes distancias de
manera independiente.
Mantenga pulsado el botón de cambio de visualizador/
Interruptor “DISP” para restaurar.
Visualiza la cantidad de tiempo durante el cual el
motor estaba detenido debido a la operación del
sistema de parada y arranque durante el viaje
actual (desde el momento en el que el motor fue
arrancado hasta que se apaga).
Corolla TMMT_OM_ES_OM12J77S.book 92 ページ ２０１５年２月２日　月曜日　午後５時１６分

932. Conjunto de instrumentos
2
Grupo de instrumentos
COROLLA_TMMT_ES (OM12J77S)■
Tiempo de funcionamiento total del sistema de parada y arranque (si
está instalado)
■Consumo medio de combustible
■Autonomía de conducciónMuestra la cantidad total de tiempo durante el cual
el motor ha permanecido detenido debido a la ope-
ración del sistema de parada y arranque desde que
se reinició el sistema por última vez.
Mantenga pulsado el botón de cambio de visualizador/
Interruptor “DISP” para restaurar.
Muestra el consumo medio de combustible desde
que se reinicializó la función.
• Mantenga pulsado el botón de cambio de visualiza-
dor/Interruptor “DISP” para restaurar.
• Utilice el consumo medio de combustible que apa-
rece en la pantalla como referencia.
• Vehículos con Multidrive: Mientras se muestra el pro-
medio del consumo de combustible, se visualiza el
visualizador de zona del indicador de conducción
ecológica.
Muestra la distancia máxima estimada de conduc-
ción con la cantidad restante de combustible.
• Esta distancia se calcula basándose en su consumo
medio de combustible. Como resultado, la distancia
real de conducción puede variar con respecto al
valor mostrado.
• Si solamente se añade una pequeña cantidad de
combustible al depósito, es posible que el visualiza-
dor no se actualice.
Cuando reposte, apague el interruptor del motor. Si el
vehículo es repostado sin apagar el interruptor del
motor, el visualizador podría no actualizarse.
Corolla TMMT_OM_ES_OM12J77S.book 93 ページ ２０１５年２月２日　月曜日　午後５時１６分

942. Conjunto de instrumentos
COROLLA_TMMT_ES (OM12J77S)■
Visualizador del control de la luz del contador
■Los contadores y el visualizador se iluminan cuando
XVehículos sin un sistema de llave inteligente
El interruptor del motor está en la posición “ON”.
XVehículos con un sistema de llave inteligente
El interruptor del motor está en el modo IGNITION ON.
■Al desconectar y volver a conectar los terminales de la batería
Se reiniciará la siguiente información:
●Consumo medio de combustible
●Autonomía de conducción
Muestra el visualizador del control de la luz del
contador.
• Mantenga pulsado el botón de cambio de visualiza-
dor/Interruptor “DISP” para reajustar ajustará el brillo
de las luces del contador cuando las luces de posi-
ción traseras estén encendidas.
• Esta pantalla se visualiza únicamente cuando las
luces de posición traseras están encendidas.
PRECAUCION
■La visualización a temperaturas bajas
Deje que se caliente el interior del vehículo antes de utilizar el visualizador. A tempe-
raturas muy bajas, es posible que el visualizador responda con mayor lentitud y que
los cambios en el visualizador se vean retardados.
Por ejemplo, hay un retardo desde que el conductor realiza el cambio hasta que
aparece el número de la nueva marcha en el visualizador. Dicho lapso de tiempo
podría hacer que el conductor cambiase de nuevo a una velocidad inferior, provo-
cando un frenado de motor rápido y excesivo y posiblemente un accidente resul-
tando en muerte o lesiones.
■Precauciones durante la configuración del visualizador
Puesto que el motor debe estar en marcha durante la configuración del visualizador,
asegúrese de que el vehículo está estacionado en un lugar con una ventilación ade-
cuada. En un espacio cerrado, como puede ser un garaje, pueden acumularse
gases de escape, incluido el perjudicial monóxido de carbono (CO), y entrar en el
vehículo. Esto puede representar un peligro para la salud o incluso la muerte.
Corolla TMMT_OM_ES_OM12J77S.book 94 ページ ２０１５年２月２日　月曜日　午後５時１６分

952. Conjunto de instrumentos
2
Grupo de instrumentos
COROLLA_TMMT_ES (OM12J77S)
AV I S O
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del tacómetro llegue a la zona roja, la cual
indica la velocidad máxima del motor.
●El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante del motor se enciende. En tal caso, pare inmediatamente el vehí-
culo en un lugar seguro y compruebe el motor cuando se haya enfriado completa-
mente. (→P. 588)
Corolla TMMT_OM_ES_OM12J77S.book 95 ページ ２０１５年２月２日　月曜日　午後５時１６分

962. Conjunto de instrumentos
COROLLA_TMMT_ES (OM12J77S)
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto.
Veloc ímetro
Muestra la velocidad del vehículo.
Botón de cambio de la visualización
Cambia la información del viaje.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Contador (visualizador de información múlti-
ple)
El contenido visualizado puede variar en función del tipo de contador.
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 96 ページ ２０１５年２月２日　月曜日　午後５時１６分
