2015 TOYOTA COROLLA Manual del propietario (in Spanish)

2975-1. Funcionamiento del sistema de aire acondicionado y del desempañador
5
Elementos del interior del vehículo
COROLLA_TMMT_ES (OM12J77S)
El aire se dirige a la parte superior del
cuerpo.
El aire se dirige a la parte superior del
cuerpo y a los pies.
: Algunos modelos
El aire se dirige a los pies.
: Algunos modelos
El aire se dirige a los pies y el desem-
pañador del parabrisas se pone en
marcha.
: Algunos modelos
Salidas de aire y flujo de aire
Corolla TMMT_OM_ES_OM12J77S.book 297 ページ ２０１５年２月２日　月曜日　午後５時１６分

2985-1. Funcionamiento del sistema de aire acondicionado y del desempañador
COROLLA_TMMT_ES (OM12J77S)
Pulse .
El modo cambia entre los modos de aire exterior (indicador apagado) y de aire
recirculado (indicador encendido) cada vez que se pulse el botón .
XSalidas centrales delanteras
Dirigen el flujo de aire hacia la
izquierda o derecha, hacia
arriba o hacia abajo.
Gire la ruedecilla para abrir o
cerrar la rejilla de ventilación.
XSalidas laterales delanteras
Dirigen el flujo de aire hacia la
izquierda o derecha, hacia arriba o
hacia abajo.
Cierre la rejilla de ventilación
Deslizar la ruedecilla hacia la posi-
ción más exterior.
Abra el orificio de ventilación
Cambio entre los modos de aire exterior y aire recirculado
Ajuste de la posición, el cierre y la apertura de las salidas de aire
1
2
1
2
Corolla TMMT_OM_ES_OM12J77S.book 298 ページ ２０１５年２月２日　月曜日　午後５時１６分

2995-1. Funcionamiento del sistema de aire acondicionado y del desempañador
5
Elementos del interior del vehículo
COROLLA_TMMT_ES (OM12J77S)
■Empañamiento de las ventanillas
●Vehículos con el botón : Las ventanillas se empañarán con cierta facilidad si
la humedad en el vehículo es elevada. Al encender se deshumidificará el aire
de las salidas y desempañará el parabrisas efectivamente.
●Vehículos con el botón : Si apaga , las ventanillas se empañarán con
mayor facilidad.
●Las ventanillas pueden empañarse si se utiliza el modo de aire recirculado.
■Modo de aire exterior/recirculado
Al conducir por calzadas con mucho polvo tales como túneles o con mucho tráfico,
ajuste el botón de modo de aire exterior/recirculado en el modo aire recirculado. De
este modo evitará que entre aire del exterior al interior del vehículo. El modo de aire
recirculado permite también enfriar eficazmente el interior del vehículo si se activa
durante la operación de enfriamiento.
■Cuando la temperatura exterior es baja (vehículos con el botón )
Es posible que el sistema de aire acondicionado no funcione aunque se pulse
.
■Olores del aire acondicionado y ventilación
●Para permitir que entre aire fresco, configure el sistema del aire acondicionado en el
modo de aire exterior.
●Durante el uso del aire acondicionado, distintos olores procedentes del interior y del
exterior del vehículo pueden entrar y acumularse en el sistema de aire acondicio-
nado. Estos olores pueden acabar expulsándose a través de las rejillas de ventila-
ción.
●Para reducir la posibilidad de que se emitan olores:
Se recomienda ajustar el sistema de aire acondicionado en el modo de aire exterior
antes de apagar el vehículo.
■Operaciones del sistema de aire acondicionado con el motor detenido debido al
sistema de parada y arranque (vehículos con sistema de parada y arranque)
Cuando el motor esté detenido debido al funcionamiento del sistema de parada y
arranque, las funciones de enfriamiento, calefacción y deshumidificación del aire
acondicionado se apagarán y únicamente soplará aire a temperatura ambiente. Para
evitar que el sistema de aire acondicionado se apague, pulse el interruptor de cance-
lación de parada y arranque para desactivar el sistema.
Corolla TMMT_OM_ES_OM12J77S.book 299 ページ ２０１５年２月２日　月曜日　午後５時１６分

3005-1. Funcionamiento del sistema de aire acondicionado y del desempañador
COROLLA_TMMT_ES (OM12J77S)■Cuando el parabrisas se empañe y el motor esté detenido debido al sistema de
parada y arranque (vehículos con sistema de parada y arranque)
Pulse el interruptor de cancelación de parada y arranque para volver a arrancar el
motor y active para desempañar el parabrisas. El simple ajuste del dial selector
de la salida de aire a volverá a arrancar el motor y desempañará el parabrisas.
Si el parabrisas se empaña continuamente, pulse el interruptor de cancelación de
parada y arranque y evite utilizar el sistema de parada y arranque.
■Cuando se percibe un olor procedente del sistema de aire acondicionado mien-
tras el motor esté detenido mediante el sistema de parada y arranque (vehículos
con sistema de parada y arranque)
Pulse el interruptor de cancelación de parada y arranque para volver a arrancar el
motor.
■Filtro del aire acondicionado
→P. 4 6 4
PRECAUCION
■Para evitar que el parabrisas delantero se empañe
No ajuste la rueda del selector de la salida de aire en durante la operación de
enfriamiento en climas extremadamente húmedos. La diferencia entre la tempera-
tura del aire exterior y la del parabrisas puede hacer que se empañe la superficie
exterior del parabrisas, bloqueando su visión.
AV I S O
■Para evitar que la batería se descargue
No deje encendido el sistema de aire acondicionado más tiempo del necesario con
el motor parado.
Corolla TMMT_OM_ES_OM12J77S.book 300 ページ ２０１５年２月２日　月曜日　午後５時１６分

3015-1. Funcionamiento del sistema de aire acondicionado y del desempañador
5
Elementos del interior del vehículo
COROLLA_TMMT_ES (OM12J77S)
Sistema de aire acondicionado automático∗
∗: Si está instalado
Las salidas de aire y la velocidad del ventilador se adaptan automática-
mente en función del ajuste de temperatura.
La siguiente ilustración es para vehículos con dirección a la izquierda.
Las posiciones del botón pueden diferir ligeramente para vehículos con
dirección a la derecha.
Dial de control de temperatura del
lado del conductor
Visualizador de ajuste de tempe-
ratura del lado del conductor
Visualizador de la velocidad del
ventilador
Visualizador personalizado del
soplador
Visualizador de la salida de aire
Visualizador del ajuste de tempe-
ratura del pasajero delantero
Ruedecilla de control de tempera-
tura del pasajero delantero
Botón “DUAL”Botón de apagado/encendido de
la función de deshumidificación y
refrigeración
Desempañador del parabrisas
Cambia las salidas de aire utiliza-
das
Botón de control de la velocidad
del ventilador
Botón personalizado del soplador
Modo de aire exterior o aire recir-
culado
Desactivado
Modo automático
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Corolla TMMT_OM_ES_OM12J77S.book 301 ページ ２０１５年２月２日　月曜日　午後５時１６分

3025-1. Funcionamiento del sistema de aire acondicionado y del desempañador
COROLLA_TMMT_ES (OM12J77S)
Pulse .
El sistema de aire acondicionado se pone en funcionamiento. Las sali-
das de aire y la velocidad del ventilador se adaptan automáticamente
en función del ajuste de temperatura.
Gire en sentido horario para aumentar la temperatura y gire
en sentido antihorario para reducirla.
Al pulsar (el indicador en está encendido) o al girar la ruedecilla
de control de la temperatura del lado del pasajero, la temperatura de los asien-
tos del conductor y del pasajero se ajustan de manera independiente.
■
Indicador de modo automático
Si se accionan los ajustes de velocidad del ventilador o los modos del flujo
de aire, el indicador de modo automático se apaga. Sin embargo, se man-
tendrá el modo automático para las demás funciones no modificadas.
Uso del sistema de aire acondicionado automático
1
2
Corolla TMMT_OM_ES_OM12J77S.book 302 ページ ２０１５年２月２日　月曜日　午後５時１６分

3035-1. Funcionamiento del sistema de aire acondicionado y del desempañador
5
Elementos del interior del vehículo
COROLLA_TMMT_ES (OM12J77S)

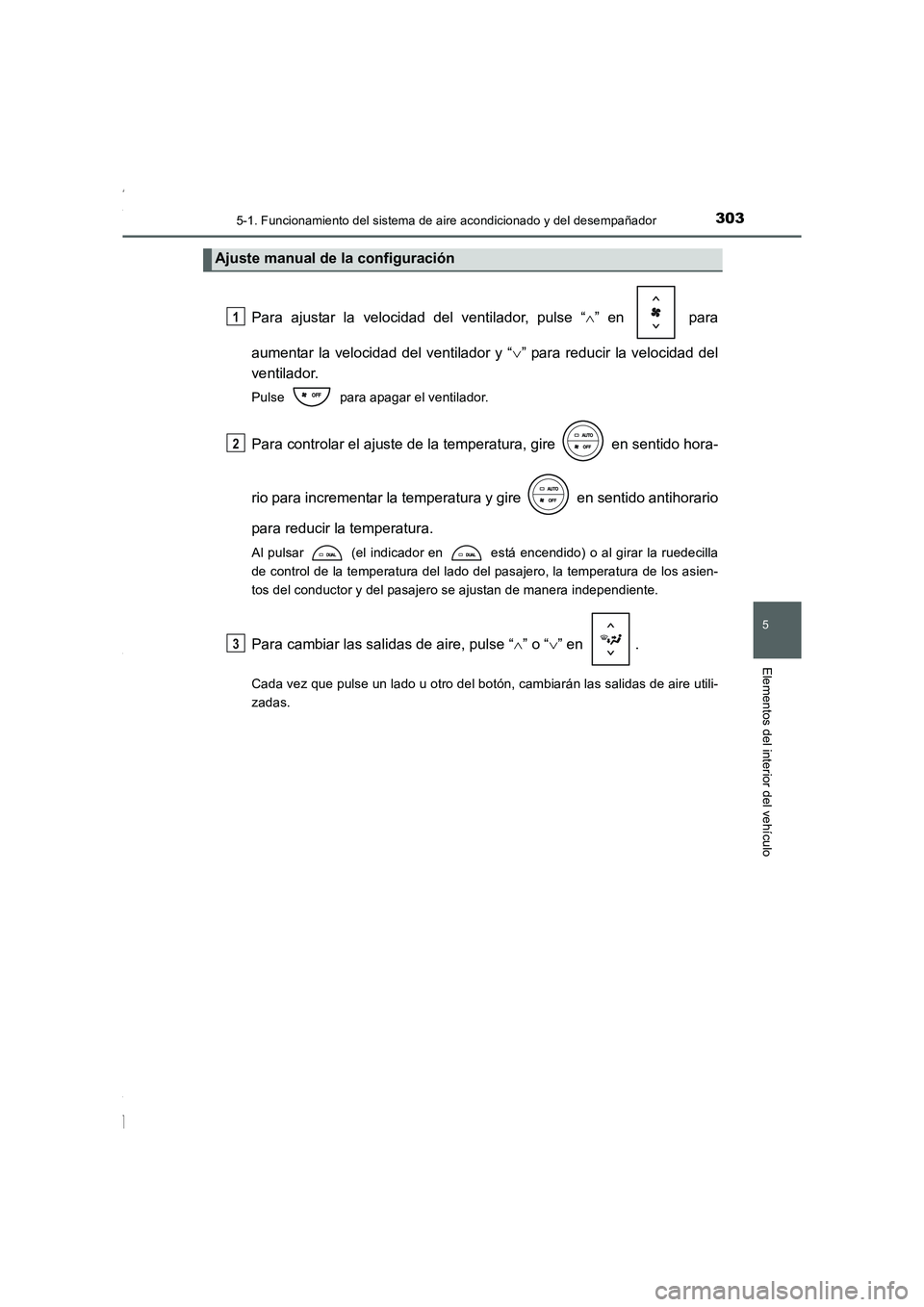

Para ajustar la velocidad del ventilador, pulse “∧” en para
aumentar la velocidad del ventilador y “∨” para reducir la velocidad del
ventilador.
Pulse para apagar el ventilador.
Para controlar el ajuste de la temperatura, gire en sentido hora-
rio para incrementar la temperatura y gire en sentido antihorario
para reducir la temperatura.
Al pulsar (el indicador en está encendido) o al girar la ruedecilla
de control de la temperatura del lado del pasajero, la temperatura de los asien-
tos del conductor y del pasajero se ajustan de manera independiente.
Para cambiar las salidas de aire, pulse “∧” o “∨” en .
Cada vez que pulse un lado u otro del botón, cambiarán las salidas de aire utili-
zadas.
Ajuste manual de la configuración
1
2
3
Corolla TMMT_OM_ES_OM12J77S.book 303 ページ ２０１５年２月２日　月曜日　午後５時１６分

3045-1. Funcionamiento del sistema de aire acondicionado y del desempañador
COROLLA_TMMT_ES (OM12J77S)
Pulse .
La función de deshumidificación opera
y se incrementa la velocidad del venti-
lador.
Ajuste el modo de aire exterior/recircu-
lado con el botón correspondiente al
modo de aire exterior si se está utili-
zando el modo de aire recirculado.
(Puede cambiar automáticamente.)
Para desempañar el parabrisas y las
ventanillas laterales con mayor rapi-
dez, aumente el flujo de aire y la tem-
peratura.
Para volver al modo anterior, pulse de
nuevo una vez que el parabri-
sas se haya desempañado.
El aire se dirige a la parte superior del
cuerpo.
El aire se dirige a la parte superior del
cuerpo y a los pies.
: Algunos modelos
Desempañamiento del parabrisas
Salidas de aire y flujo de aire
Corolla TMMT_OM_ES_OM12J77S.book 304 ページ ２０１５年２月２日　月曜日　午後５時１６分
