2015 TOYOTA COROLLA Manual del propietario (in Spanish)

2494-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
Active el interruptor del limitador de
velocidad.
Pulse el interruptor una vez más para
desactivar el limitador de velocidad.
Acelere o desacelere a la veloci-
dad que desee y baje la palanca
para fijar la velocidad máxima
deseada.
*1: Vehículos con visualizador de información múltiple
*2: Vehículos sin visualizador de información múltiple
Aumentar la velocidad
Reducir la velocidad
Retenga la palanca hasta obtener el
ajuste de velocidad deseado.
Para ajustar de forma precisa la veloci-
dad establecida, mueva ligeramente la
palanca hacia arriba o hacia abajo y
suéltela.
Ajuste de la velocidad del vehículo
*1*2
1
*1*2
2
Regulación del ajuste de velocidad
1
2
Corolla TMMT_OM_ES_OM12J77S.book 249 ページ ２０１５年２月２日　月曜日　午後５時１６分

2504-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
Cancelar
Tire de la palanca hacia usted para
cancelar el limitador de velocidad.
Reanudar
Para reanudar el uso del limitador de
velocidad, suba la palanca.
■El limitador de velocidad se puede ajustar si
La velocidad del vehículo es superior a aproximadamente 30 km/h (20 mph).
■Superación del límite de velocidad establecido
En las siguientes situaciones, la velocidad del vehículo excede a la velocidad estable-
cida y los caracteres visualizados parpadearán:
●Al pisar completamente el pedal del acelerador
●Al conducir una pendiente en descenso
■Cancelación del limitador de velocidad automático
La velocidad establecida se cancela automáticamente cuando se activa el control de
crucero.
Cancelación y reanudación del limitador de velocidad
1
2
PRECAUCION
■Para evitar utilizar por error el limitador de velocidad
Deje el botón del limitador de velocidad en la posición de apagado cuando no esté
en uso.
■Situaciones inadecuadas para el limitador de velocidad
No utilice el limitador de velocidad en ninguna de las siguientes situaciones.
De lo contrario, podría provocar la pérdida del control del vehículo y sufrir un acci-
dente, provocando lesiones severas o la muerte.
●En vías resbaladizas, como las cubiertas de lluvia, hielo o nieve
●En pendientes pronunciadas
●Cuando el vehículo arrastre un remolque
Corolla TMMT_OM_ES_OM12J77S.book 250 ページ ２０１５年２月２日　月曜日　午後５時１６分

2514-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)■
Tipos de sensores
*: Modelos de 10 sensores
■
Interruptor del sensor de asistencia al aparcamiento de Toyota
Enciende/apaga el sensor de asis-
tencia al aparcamiento de Toyota
Si está activado, la luz indicadora
se enciende para informar al con-
ductor de que el sistema está en
funcionamiento.
Sensor de asistencia al aparcamiento de
To y o t a
∗
∗: Si está instalado
Cuando se aparca en paralelo o se hacen maniobras dentro de un
garaje, la distancia entre su vehículo y los obstáculos cercanos es
medida por los sensores y comunicada a través del visualizador de
información múltiple y un indicador acústico. Compruebe siempre el
área circundante cuando utilice este sistema.
Sensores centrales delanteros
Sensores de esquina delanteros
Sensores laterales delanteros
*
Sensores de esquina traseros
Sensores centrales traseros1
2
3
4
5
Corolla TMMT_OM_ES_OM12J77S.book 251 ページ ２０１５年２月２日　月曜日　午後５時１６分

2524-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)

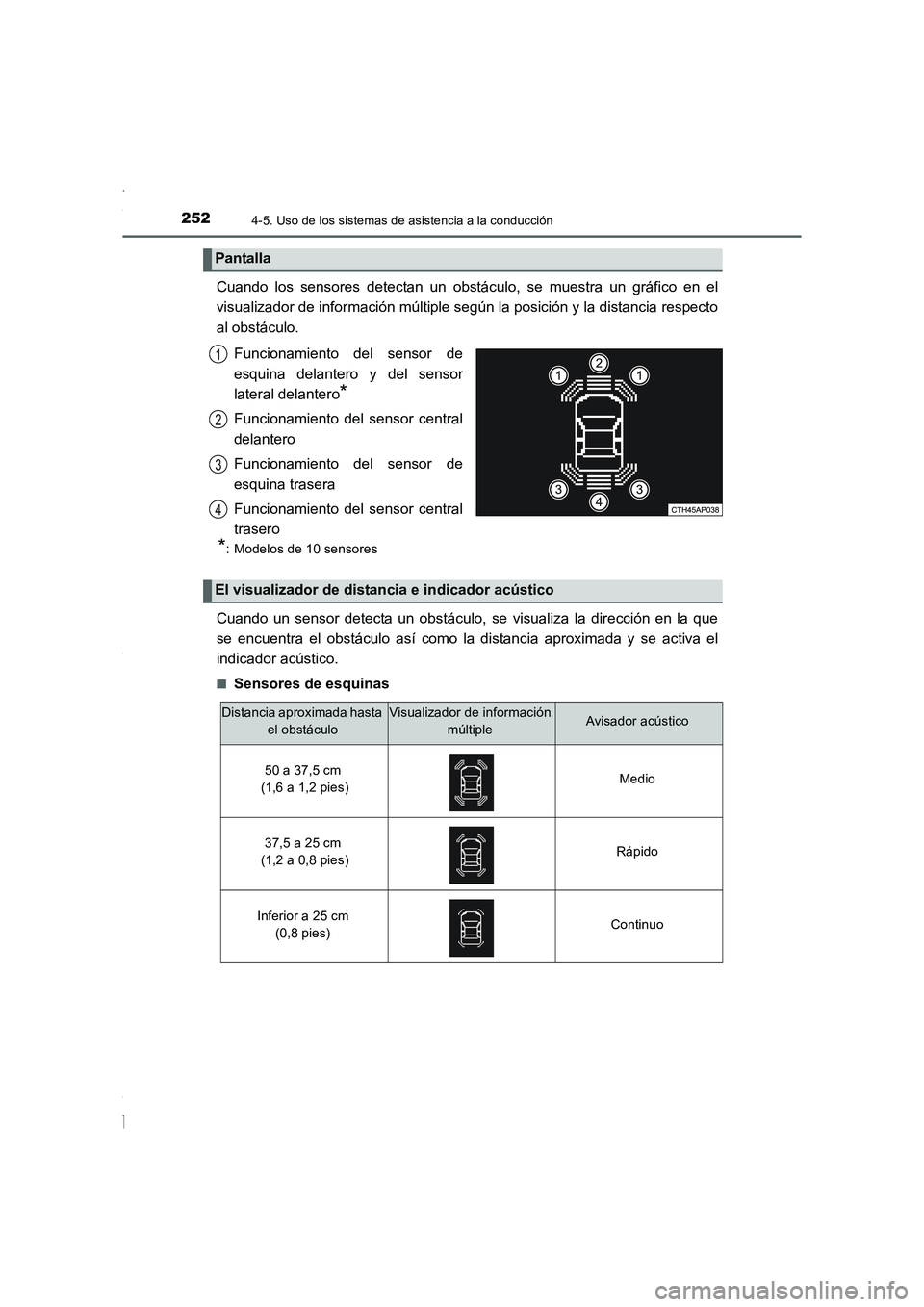

Cuando los sensores detectan un obstáculo, se muestra un gráfico en el
visualizador de información múltiple según la posición y la distancia respecto
al obstáculo.
Funcionamiento del sensor de
esquina delantero y del sensor
lateral delantero
*
Funcionamiento del sensor central
delantero
Funcionamiento del sensor de
esquina trasera
Funcionamiento del sensor central
trasero
*: Modelos de 10 sensores
Cuando un sensor detecta un obstáculo, se visualiza la dirección en la que
se encuentra el obstáculo así como la distancia aproximada y se activa el
indicador acústico.
■Sensores de esquinas
Pantalla
1
2
3
4
El visualizador de distancia e indicador acústico
Distancia aproximada hasta
el obstáculoVisualizador de información
múltipleAvisador acústico
50 a 37,5 cm
(1,6 a 1,2 pies)Medio
37,5 a 25 cm
(1,2 a 0,8 pies)Rápido
Inferior a 25 cm
(0,8 pies)Continuo
Corolla TMMT_OM_ES_OM12J77S.book 252 ページ ２０１５年２月２日　月曜日　午後５時１６分

2534-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)■

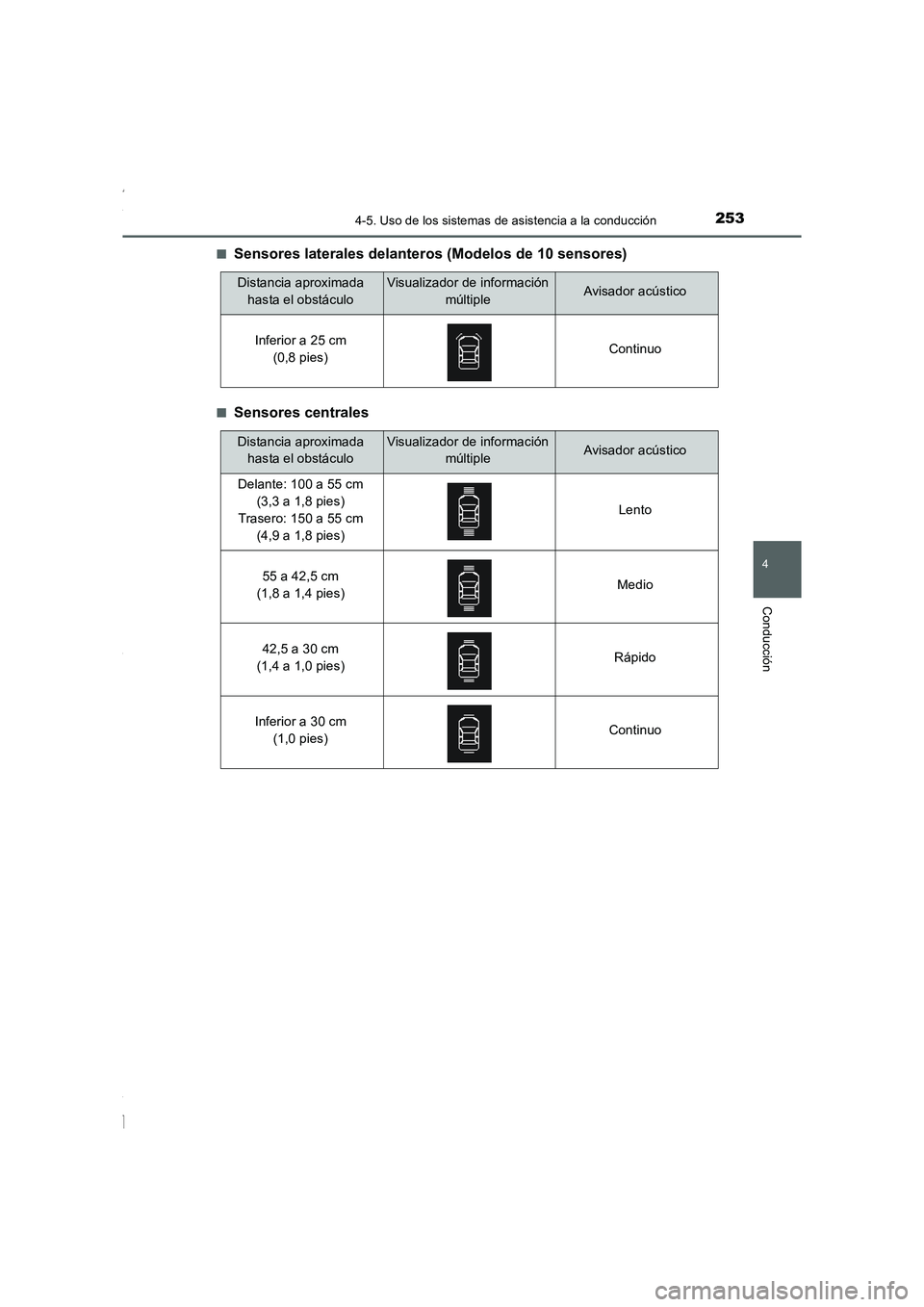

Sensores laterales delanteros (Modelos de 10 sensores)
■Sensores centrales
Distancia aproximada
hasta el obstáculoVisualizador de información
múltipleAvisador acústico
Inferior a 25 cm
(0,8 pies)Continuo
Distancia aproximada
hasta el obstáculoVisualizador de información
múltipleAvisador acústico
Delante: 100 a 55 cm
(3,3 a 1,8 pies)
Trasero: 150 a 55 cm
(4,9 a 1,8 pies)Lento
55 a 42,5 cm
(1,8 a 1,4 pies)Medio
42,5 a 30 cm
(1,4 a 1,0 pies)Rápido
Inferior a 30 cm
(1,0 pies)Continuo
Corolla TMMT_OM_ES_OM12J77S.book 253 ページ ２０１５年２月２日　月曜日　午後５時１６分

2544-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 25 cm (0,8
pies)
*
Aproximadamente 50 cm (1,6 pies)
Aproximadamente 50 cm (1,6 pies)
El diagrama muestra el margen de
detección de los sensores. Tenga en
cuenta que los sensores no pueden
detectar obstáculos que se encuen-
tren muy cerca del vehículo.
El alcance de los sensores puede cam-
biar según la forma del objeto, etc.
*: Modelos de 10 sensores
Margen de detección de los sensores
1
2
3
4
5
Corolla TMMT_OM_ES_OM12J77S.book 254 ページ ２０１５年２月２日　月曜日　午後５時１６分

2554-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)

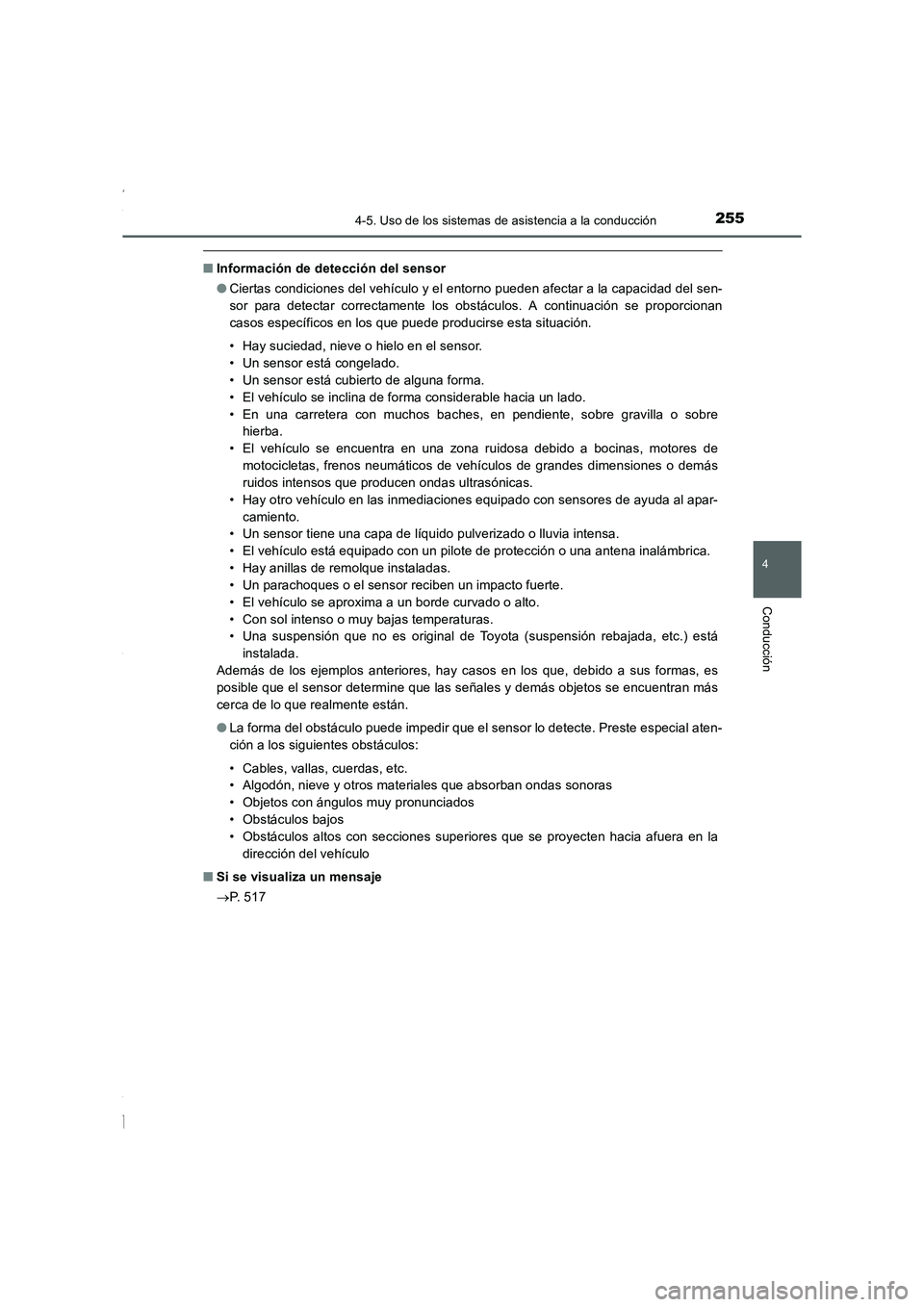

■Información de detección del sensor
●Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sen-
sor para detectar correctamente los obstáculos. A continuación se proporcionan
casos específicos en los que puede producirse esta situación.
• Hay suciedad, nieve o hielo en el sensor.
• Un sensor está congelado.
• Un sensor está cubierto de alguna forma.
• El vehículo se inclina de forma considerable hacia un lado.
• En una carretera con muchos baches, en pendiente, sobre gravilla o sobre
hierba.
• El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de
motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás
ruidos intensos que producen ondas ultrasónicas.
• Hay otro vehículo en las inmediaciones equipado con sensores de ayuda al apar-
camiento.
• Un sensor tiene una capa de líquido pulverizado o lluvia intensa.
• El vehículo está equipado con un pilote de protección o una antena inalámbrica.
• Hay anillas de remolque instaladas.
• Un parachoques o el sensor reciben un impacto fuerte.
• El vehículo se aproxima a un borde curvado o alto.
• Con sol intenso o muy bajas temperaturas.
• Una suspensión que no es original de Toyota (suspensión rebajada, etc.) está
instalada.
Además de los ejemplos anteriores, hay casos en los que, debido a sus formas, es
posible que el sensor determine que las señales y demás objetos se encuentran más
cerca de lo que realmente están.
●La forma del obstáculo puede impedir que el sensor lo detecte. Preste especial aten-
ción a los siguientes obstáculos:
• Cables, vallas, cuerdas, etc.
• Algodón, nieve y otros materiales que absorban ondas sonoras
• Objetos con ángulos muy pronunciados
• Obstáculos bajos
• Obstáculos altos con secciones superiores que se proyecten hacia afuera en la
dirección del vehículo
■Si se visualiza un mensaje
→P. 5 1 7
Corolla TMMT_OM_ES_OM12J77S.book 255 ページ ２０１５年２月２日　月曜日　午後５時１６分

2564-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
PRECAUCION
■Precauciones relacionadas con la utilización del sensor de asistencia al apar-
camiento de Toyota
Tenga en cuenta las siguientes precauciones.
No hacerlo puede resultar en que no se pueda conducir el vehículo en condiciones
de seguridad vial y se podría provocar un accidente.
●No utilice el sensor a velocidades superiores a 10 km/h (6 mph).
●No fije ningún accesorio dentro del alcance del sensor.
AV I S O
■Notas sobre el sensor de asistencia al aparcamiento de Toyota
●No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor presente un funcionamiento incorrecto.
●Si su vehículo se ve involucrado en un accidente, afectará a los sensores y podría
causar un fallo del sistema.
Póngase en contacto con un concesionario Toyota autorizado, con cualquier taller,
o con otro profesional con la cualificación y el equipo necesarios.
Corolla TMMT_OM_ES_OM12J77S.book 256 ページ ２０１５年２月２日　月曜日　午後５時１６分
