2015 MAZDA MODEL CX-5 Brukerhåndbok (in Norwegian)

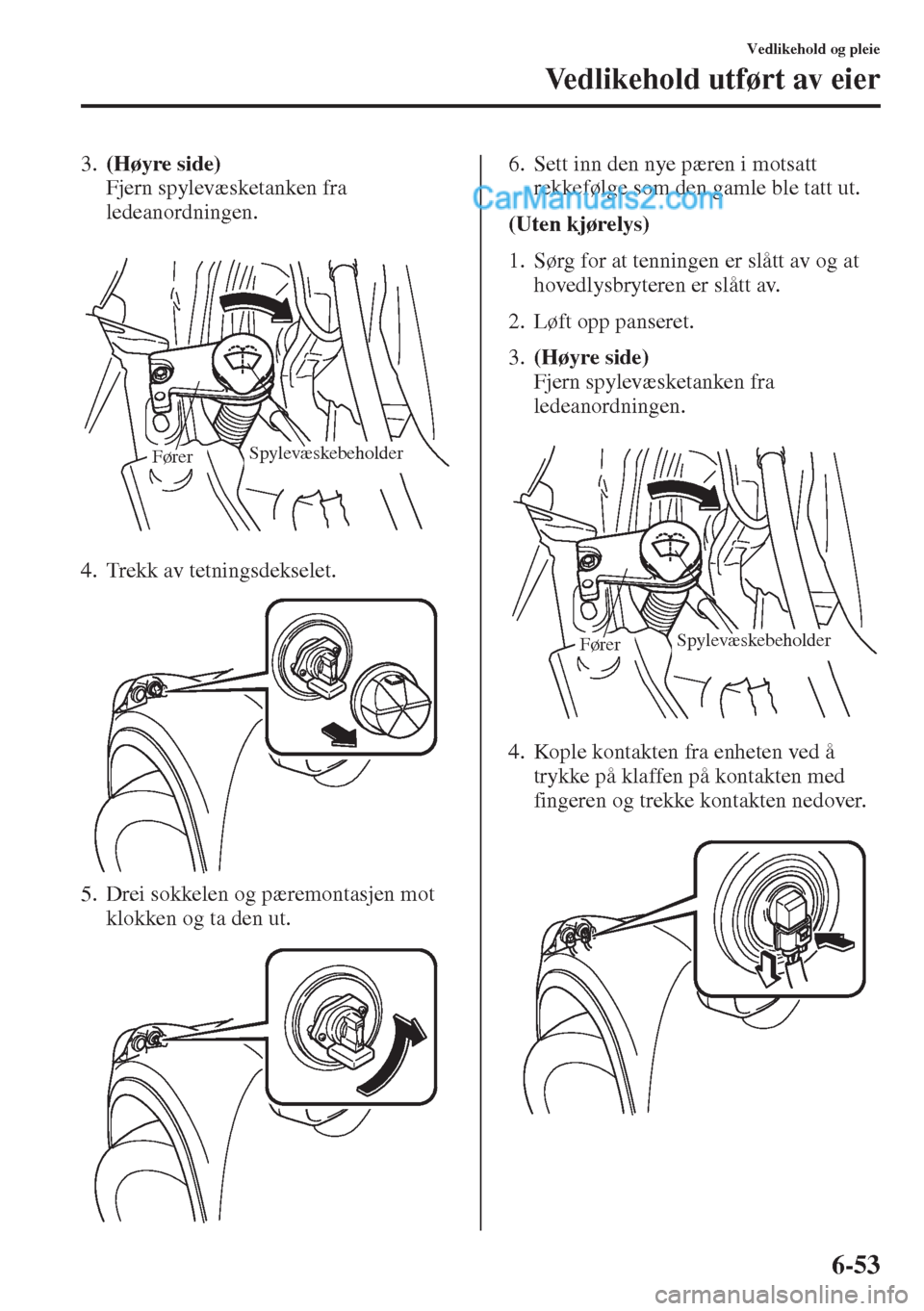

6-53
Vedlikehold og pleie
Vedlikehold utført av eier
3.(Høyre side)
Fjern spylevæsketanken fra
ledeanordningen.
4. Trekk av tetningsdekselet.
5. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.6. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
(Uten kjørelys)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Løft opp panseret.
3.(Høyre side)
Fjern spylevæsketanken fra
ledeanordningen.
4. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten nedover.
Spylevæskebeholder Fører
Spylevæskebeholder Fører

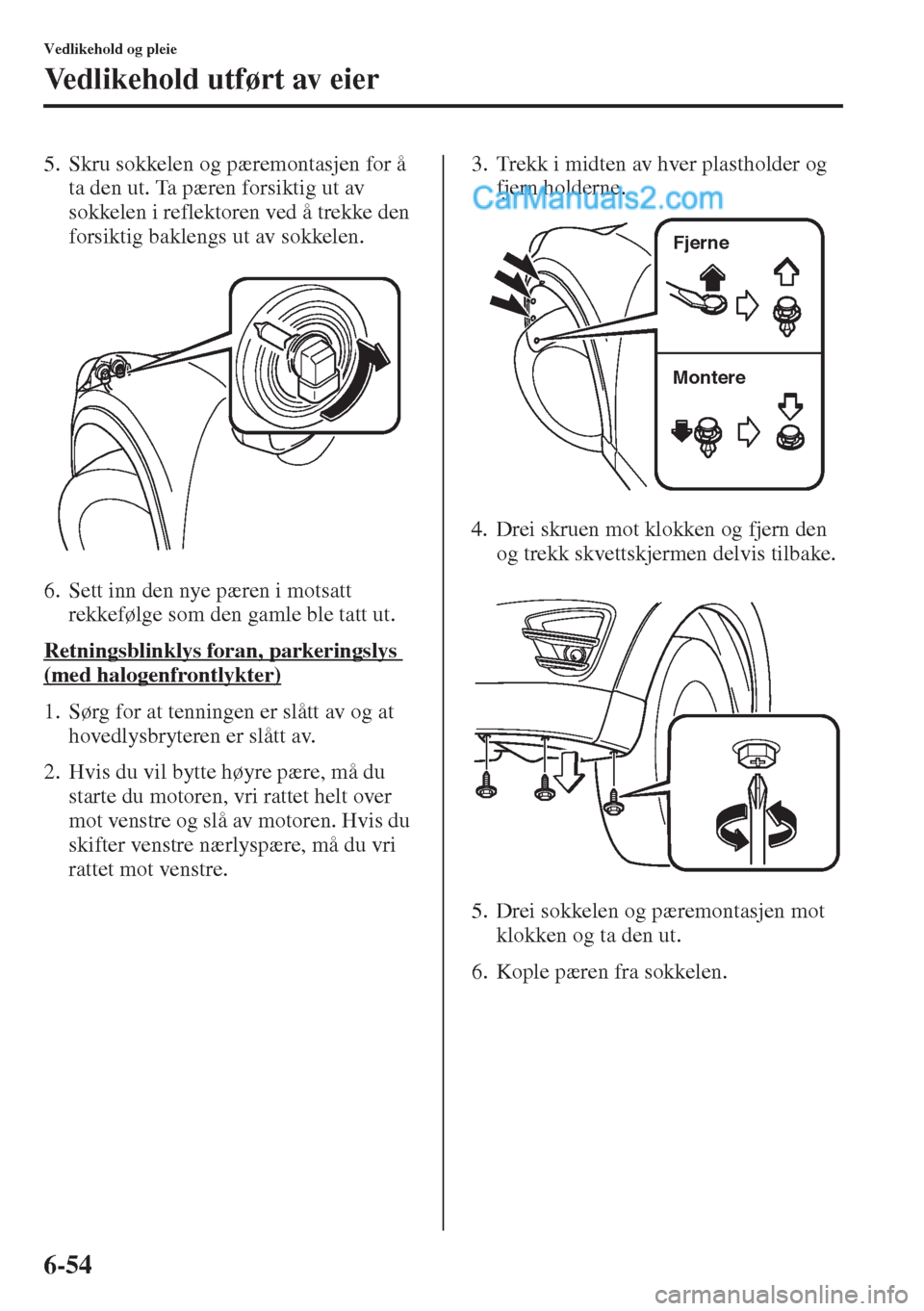

6-54
Vedlikehold og pleie
Vedlikehold utført av eier
5. Skru sokkelen og pæremontasjen for å
ta den ut. Ta pæren forsiktig ut av
sokkelen i reflektoren ved å trekke den
forsiktig baklengs ut av sokkelen.
6. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Retningsblinklys foran, parkeringslys
(med halogenfrontlykter)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Hvis du vil bytte høyre pære, må du
starte du motoren, vri rattet helt over
mot venstre og slå av motoren. Hvis du
skifter venstre nærlyspære, må du vri
rattet mot venstre.3. Trekk i midten av hver plastholder og
fjern holderne.
4. Drei skruen mot klokken og fjern den
og trekk skvettskjermen delvis tilbake.
5. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
6. Kople pæren fra sokkelen.
Montere Fjerne

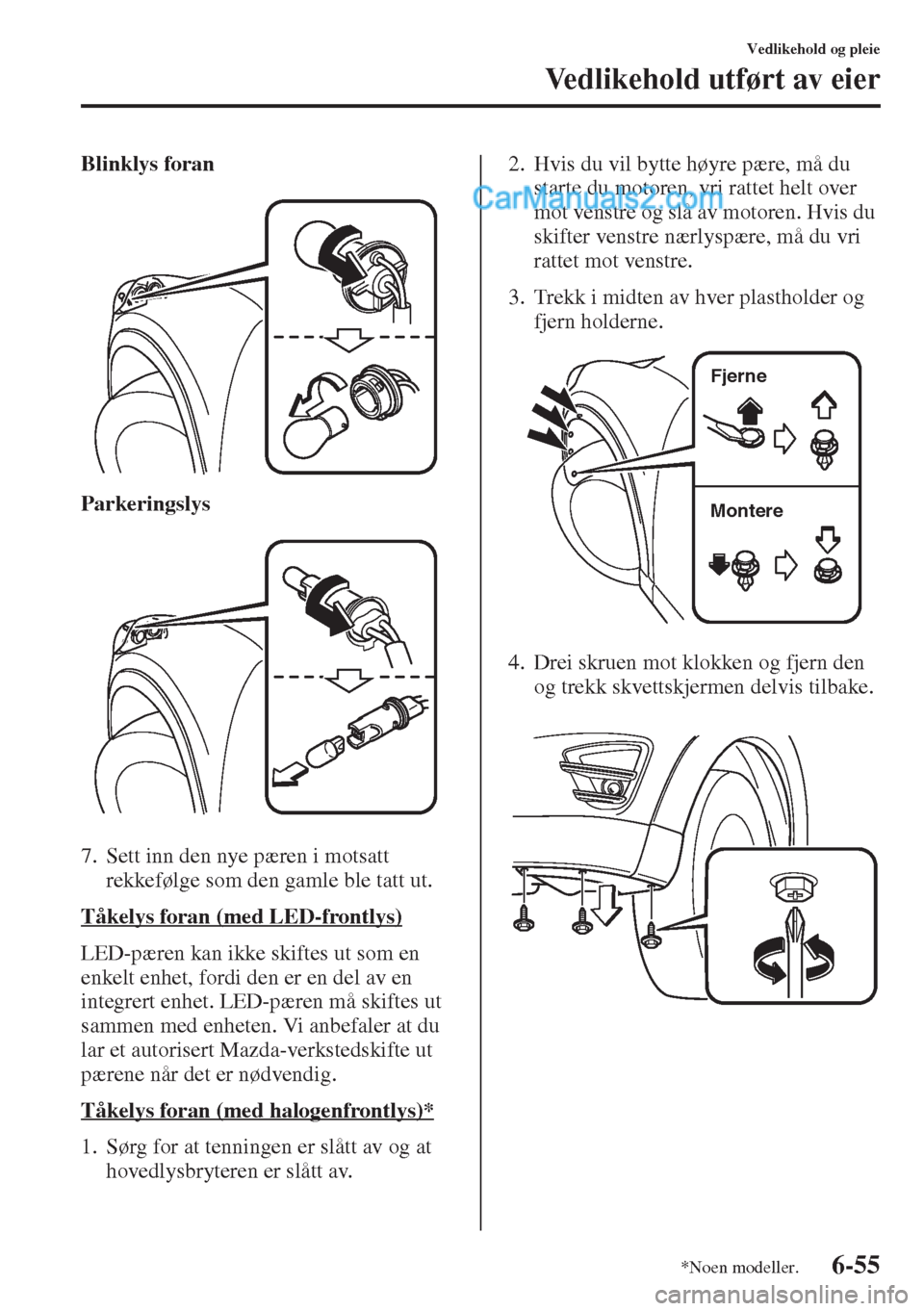

6-55
Vedlikehold og pleie
Vedlikehold utført av eier
Blinklys foran
Parkeringslys
7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Tåkelys foran (med LED-frontlys)
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet. LED-pæren må skiftes ut
sammen med enheten. Vi anbefaler at du
lar et autorisert Mazda-verkstedskifte ut
pærene når det er nødvendig.
Tåkelys foran (med halogenfrontlys)*
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.2. Hvis du vil bytte høyre pære, må du
starte du motoren, vri rattet helt over
mot venstre og slå av motoren. Hvis du
skifter venstre nærlyspære, må du vri
rattet mot venstre.
3. Trekk i midten av hver plastholder og
fjern holderne.
4. Drei skruen mot klokken og fjern den
og trekk skvettskjermen delvis tilbake.
Montere Fjerne
*Noen modeller.

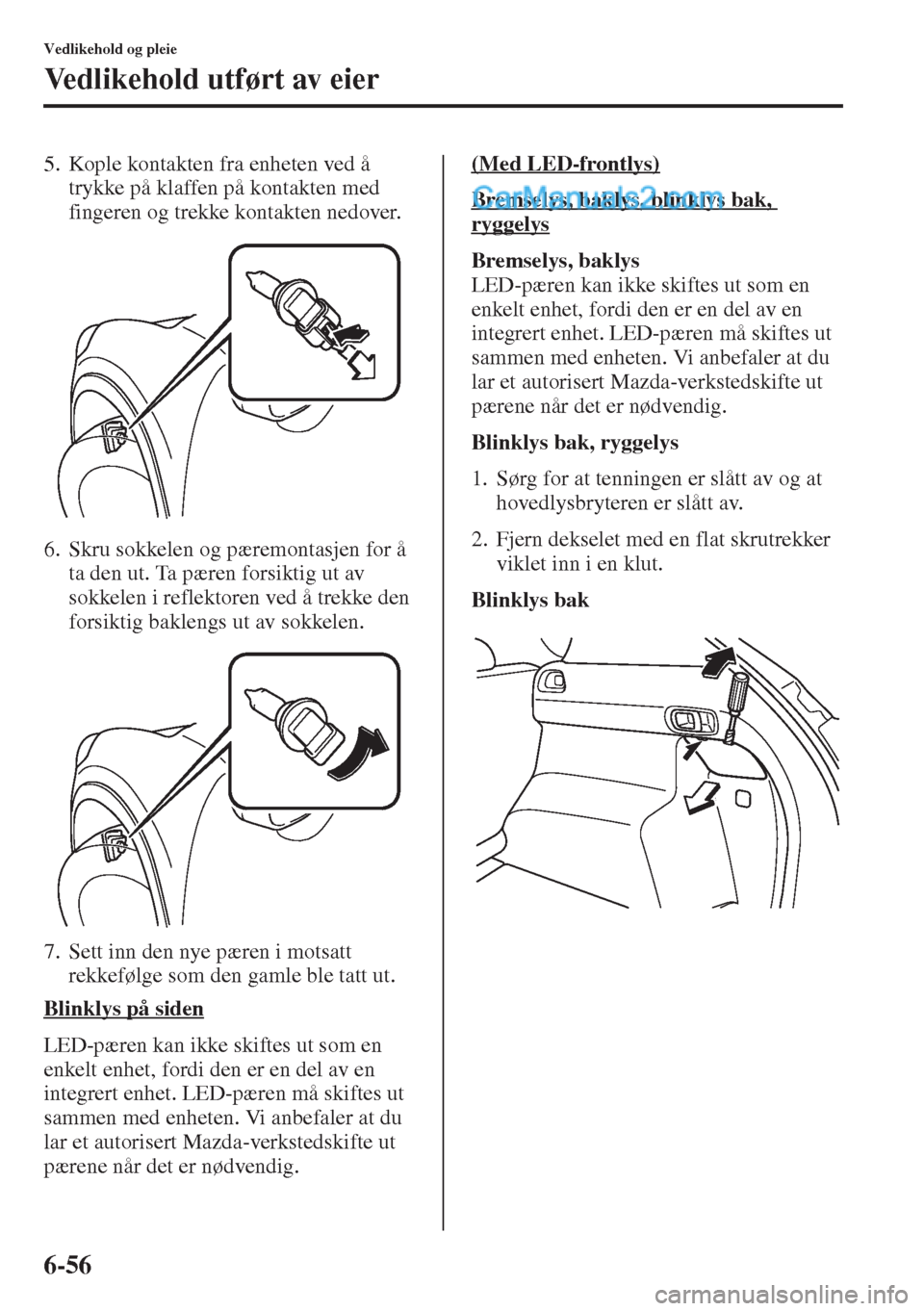

6-56
Vedlikehold og pleie
Vedlikehold utført av eier
5. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten nedover.
6. Skru sokkelen og pæremontasjen for å
ta den ut. Ta pæren forsiktig ut av
sokkelen i reflektoren ved å trekke den
forsiktig baklengs ut av sokkelen.
7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Blinklys på siden
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet. LED-pæren må skiftes ut
sammen med enheten. Vi anbefaler at du
lar et autorisert Mazda-verkstedskifte ut
pærene når det er nødvendig.(Med LED-frontlys)
Bremselys, baklys, blinklys bak,
ryggelys
Bremselys, baklys
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet. LED-pæren må skiftes ut
sammen med enheten. Vi anbefaler at du
lar et autorisert Mazda-verkstedskifte ut
pærene når det er nødvendig.
Blinklys bak, ryggelys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Fjern dekselet med en flat skrutrekker
viklet inn i en klut.
Blinklys bak

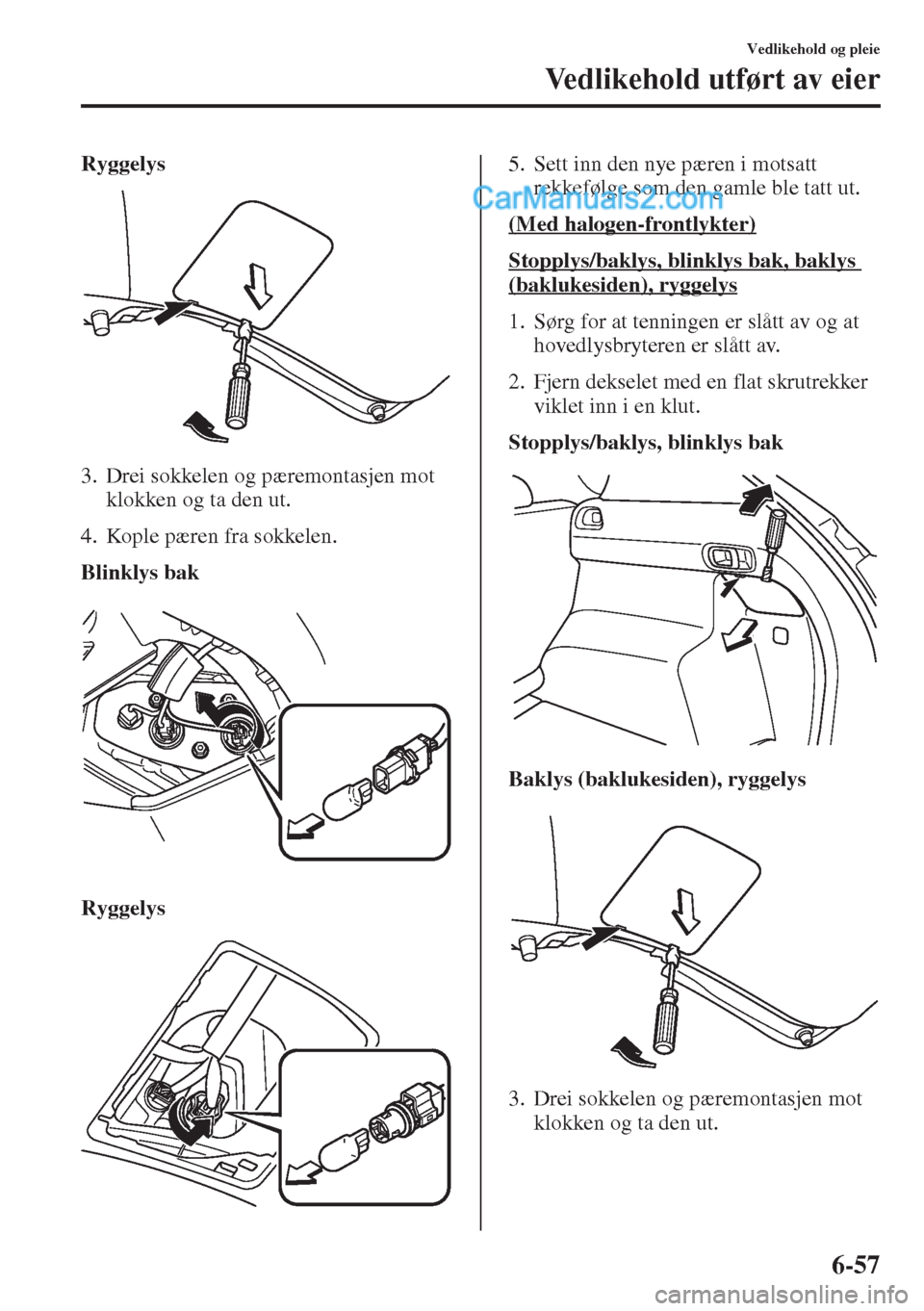

6-57
Vedlikehold og pleie
Vedlikehold utført av eier
Ryggelys
3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
4. Kople pæren fra sokkelen.
Blinklys bak
Ryggelys5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
(Med halogen-frontlykter)
Stopplys/baklys, blinklys bak, baklys
(baklukesiden), ryggelys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Fjern dekselet med en flat skrutrekker
viklet inn i en klut.
Stopplys/baklys, blinklys bak
Baklys (baklukesiden), ryggelys
3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.

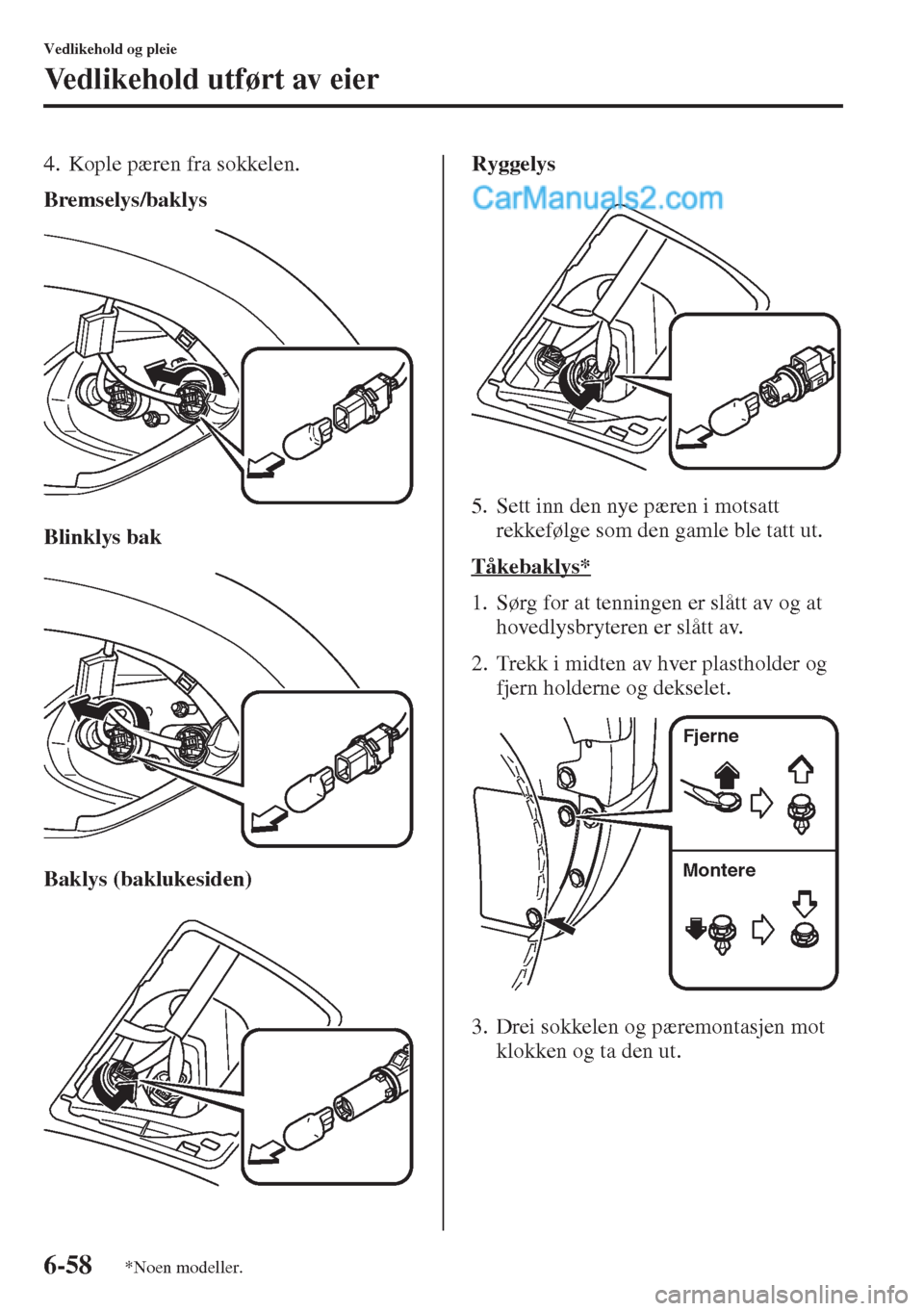

6-58
Vedlikehold og pleie
Vedlikehold utført av eier
4. Kople pæren fra sokkelen.
Bremselys/baklys
Blinklys bak
Baklys (baklukesiden)Ryggelys
5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Tåkebaklys*
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Trekk i midten av hver plastholder og
fjern holderne og dekselet.
3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
Fjerne
Montere
*Noen modeller.

6-59
Vedlikehold og pleie
Vedlikehold utført av eier
4. Kople pæren fra sokkelen.
5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Høytmontert bremselys
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet. LED-pæren må skiftes ut
sammen med enheten. Vi anbefaler at du
lar et autorisert Mazda-verkstedskifte ut
pærene når det er nødvendig.
Registreringsskiltlys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Pakk inn en flat skrutrekker i en myk
klut for å forhindre skade på glasset og
ta av glasset ved å vippe opp kanten av
glasset med skrutrekkeren.3. Kople fra pæren ved å trekke den ut.
4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
tSkifte innvendige lyspærer
Taklys (foran)/kartlamper, kartlamper
bak, sminkespeillys*
1. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
glasset, og ta av glasset ved å vippe opp
kanten av glasset med den flate
skrutrekkeren.
2. Kople fra pæren ved å trekke den ut.
Taklys (foran)/kartlamper
*Noen modeller.

6-60
Vedlikehold og pleie
Vedlikehold utført av eier
Kartlamper bakLamper på sminkespeil
3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Bagasjeromslys
1. Vikle en liten, flat skrutrekker i en myk
klut for å forhindre skade på glasset,
stikk den under kanten på glassenheten
og vipp glassenheten forsiktig opp.
