2015 MAZDA MODEL CX-3 Instrukcja Obsługi (in Polish)

tRegulacja jakości obrazu
OSTRZEŻENIE
Zawsze reguluj jakość obrazu kamery cofania podczas postoju:
Nie reguluj jakości obrazu kamery cofania podczas jazdy. Regulacja jakości
obrazu kamery cofania - tj. jasności, kontrastu, kolorów i nasycenia koloru -
podczas jazdy jest niebezpieczna, ponieważ może rozproszyć uwagę kierowcy, co
może doprowadzić do wypadku.
Regulacji jakości obrazu można dokonywać, gdy dźwignia zmiany biegów znajduje się
w pozycji (R).
Możliwa jest regulacja czterech parametrów: jasność, kontrast, nasycenie koloru i kolor.
Podczas wykonywania regulacji zwróć uwagę na warunki otoczenia samochodu.
1. Wybierz ikonę
na ekranie, aby wyświetlić poszczególne opcje.
2. Wybierz żądaną pozycję.
3. Wyreguluj jasność, kontrast, nasycenie koloru i kolor, posługując się suwakiem.
W razie potrzeby zresetowania ustawienia naciśnij przycisk resetowania.
4. Wybierz ikonę
na ekranie, aby zamknąć daną opcję.
Podczas jazdy
Kamera cofania
4-187

Czujniki parkowania*
System czujników parkowania składa się z czujników ultradźwiękowych, które wykrywają
przeszkody wokół samochodu podczas wjazdu do garażu lub parkowania równoległego, gdy
dźwignia zmiany biegów jest w pozycji biegu wstecznego (R). System ten jest wyposażony
w urządzenie wspomagające, które za pośrednictwem sygnału dźwiękowego powiadamia
kierowcę o orientacyjnej odległości pojazdu od przeszkody.

Czujnik narożny tylnyCzujnik tylny
OSTRZEŻENIE
Nie polegaj wyłącznie na systemie czujników parkowania i podczas jazdy upewnij
się, czy wokół samochodu nie dostrzegasz żadnej przeszkody.
System wspomaga kierowcę przy manewrach do przodu i do tyłu podczas
parkowania. Pola wykrywania przeszkód przez czujniki są jednak ograniczone,
toteż poleganie wyłącznie na sygnałach pochodzących z systemu parkowania może
doprowadzić do wypadku. Zawsze upewnij się, czy wokół samochodu nie
dostrzegasz żadnego zagrożenia
UWAGA
•Nie instaluj żadnych akcesoriów w obszarze działania czujników. Mogą one zakłócać
działanie systemu.
•W zależności od rodzaju przeszkody i warunków otoczenia obszar działania czujnika
może się zawężać lub czujniki mogą nie wykryć przeszkody.
•System może działać nieprawidłowo w następujących sytuacjach:
•Czujniki są zabrudzone błotem, lodem lub śniegiem (prawidłowe funkcjonowanie
zostaje przywrócone po ich oczyszczeniu).
•Czujniki są zamarznięte (prawidłowe funkcjonowanie zostaje przywrócone po
usunięciu lodu).
•Czujnik został przykryty dłonią.
Podczas jazdy
Czujniki parkowania
4-188*Wybrane wersje.

•Czujnik został poddany nadmiernym wstrząsom.
•Samochód jest zbyt mocno przechylony.
•W skrajnie wysokich lub niskich temperaturach otoczenia.
•Samochód porusza się po wybojach, pochyłościach, nawierzchniach żwirowych lub
trawiastych.
•W pobliżu samochodu znajdują się jakiekolwiek źródła ultradźwięków, na przykład
sygnał dźwiękowy innego pojazdu, odgłos silnika motocykla, dźwięk hamulca
pneumatycznego większych pojazdów lub czujniki innego pojazdu.
•Samochód porusza się w intensywnym deszczu lub po nawierzchniach
powodujących rozpryski wody.
•Samochód jest wyposażony w antenę odbiornika radiowego lub antenę teleskopową
chowaną w zderzaku.
•Samochód porusza się w kierunku bardzo wysokiego lub kwadratowego krawężnika.
•Przeszkoda znajduje się zbyt blisko czujnika.
•Przeszkody pod zderzakiem mogą nie zostać wykryte. Przeszkody nie dosięgające do
wysokości zderzaka lub bardzo cienkie mogą początkowo zostać wykryte, ale
w momencie zbliżenia się do nich czujniki przestają je wykrywać.
•Następujące przeszkody mogą nie zostać wykryte:
•Cienkie przedmioty typu drut lub sznurek
•Substancje łatwo pochłaniające fale dźwiękowe, jak bawełna lub śnieg
•Przedmioty o kanciastych kształtach
•Przedmioty bardzo wysokie i szerokie u szczytu
•Przedmioty małe i krótkie
•Jeżeli zderzak zostanie uderzony, nawet w wyniku drobnej kolizji, należy dokonać
przeglądu czujników w wyspecjalizowanym serwisie, zalecamy Autoryzowaną Stację
Obsługi Mazdy. Jeżeli czujniki ulegną przekrzywieniu, nie będą wykrywać przeszkód.
•System może działać nieprawidłowo, jeżeli nie słychać sygnału dźwiękowego.
Skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi
Mazdy.
•Sygnał dźwiękowy wskazujący na usterkę systemu może nie być emitowany, jeżeli
temperatura otoczenia jest bardzo niska lub gdy czujniki są zabrudzone błotem, czy
przykryte lodem lub śniegiem. Usuń wszelkie zabrudzenia z okolic czujników.
•Przed montażem haka holowniczego skontaktuj się z wyspecjalizowanym serwisem.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
Podczas jazdy
Czujniki parkowania
4-189

tZasięg działania czujników
Czujniki wykrywają przeszkody w następującym obszarze.

Zakres działania czujnika tylnego Zakres działania tylnego czujnika narożnegoB AA: Około 50 cm
B: Około 150 cm
ttDziałanie systemu czujników parkowania
Gdy włącznik zapłonu znajduje się w pozycji ON, a dźwignia zmiany biegów znajdzie się
w położeniu R, generowany jest sygnał akustyczny i system jest gotowy do działania.
Podczas jazdy
Czujniki parkowania
4-190

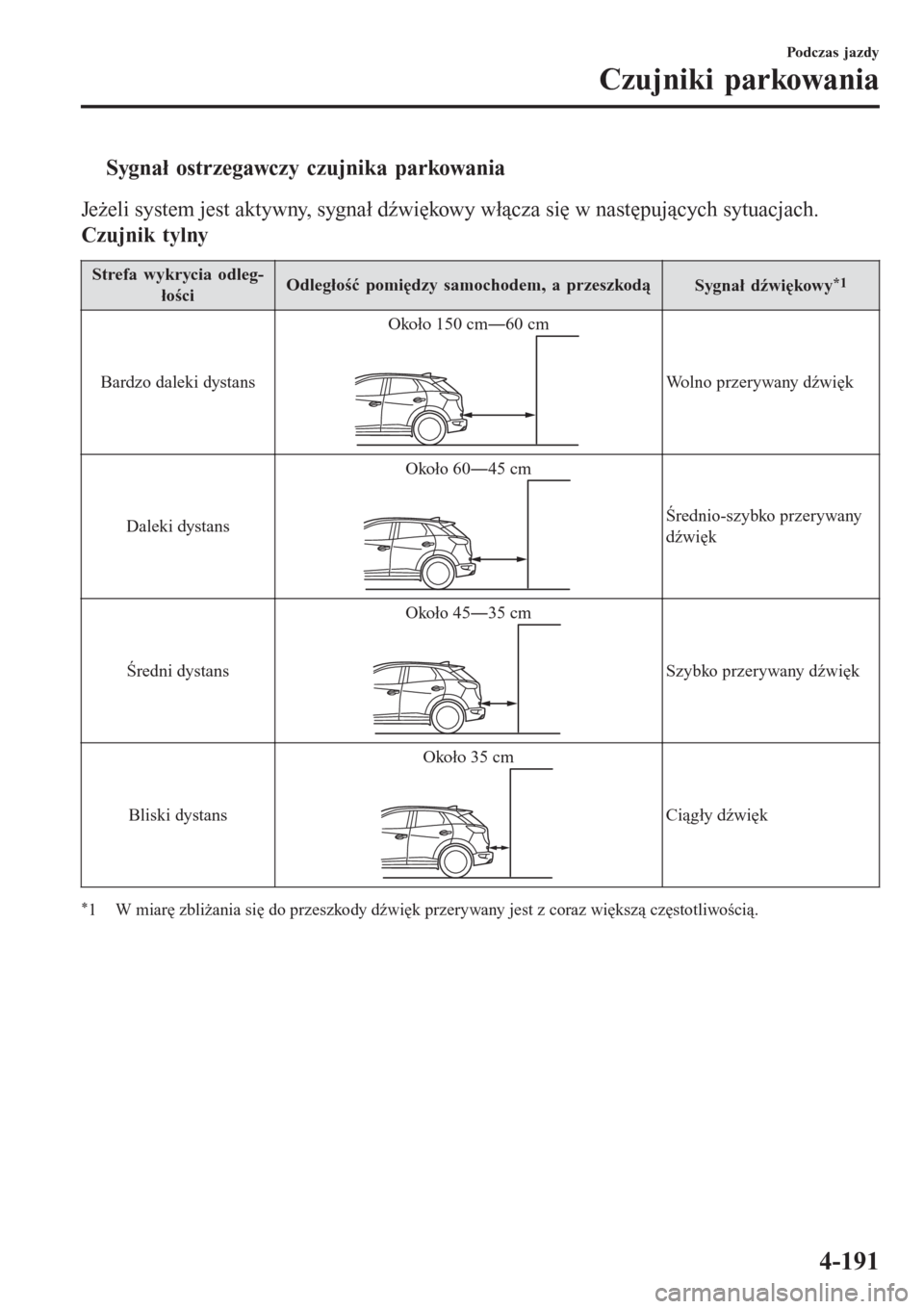

tSygnał ostrzegawczy czujnika parkowania
Jeżeli system jest aktywny, sygnał dźwiękowy włącza się w następujących sytuacjach.
Czujnik tylny
Strefa wykrycia odleg-
łościOdległość pomiędzy samochodem, a przeszkodąSygnał dźwiękowy*1
Bardzo daleki dystansOkoło 150 cmŠ60 cmWolno przerywany dźwięk
Daleki dystansOkoło 60Š45 cm
Średnio-szybko przerywany
dźwięk
Średni dystansOkoło 45Š35 cm
Szybko przerywany dźwięk
Bliski dystansOkoło 35 cm
Ciągły dźwięk
*1 W miarę zbliżania się do przeszkody dźwięk przerywany jest z coraz większą częstotliwością.
Podczas jazdy
Czujniki parkowania
4-191

Czujnik narożny tylny
Strefa wykrycia odleg-
łościOdległość pomiędzy samochodem, a przeszkodąSygnał dźwiękowy*1
Daleki dystansOkoło 50Š38 cmŚrednio-szybko przerywany
dźwięk
Średni dystansOkoło 38Š25 cm
Szybko przerywany dźwięk
Bliski dystansOkoło 25 cm
Ciągły dźwięk
*1 W miarę zbliżania się do przeszkody dźwięk przerywany jest z coraz większą częstotliwością.
UWAGA
Jeżeli w danej strefie przeszkoda jest wykrywana co najmniej 6 sekund, sygnał
dźwiękowy jest wstrzymywany (poza strefą bliskiego dystansu). Jeśli tę samą przeszkodę
wykryto w innej strefie, słychać odpowiedni sygnał dźwiękowy.
Podczas jazdy
Czujniki parkowania
4-192

tKiedy sygnał ostrzegawczy jest aktywny
System informuje kierowcę o nieprawidłowości poprzez uaktywnienie sygnału
dźwiękowego.
Sygnał dźwiękowyJak sprawdzić
Nie słychać sygnału dźwięko-
wego.System może działać nieprawidłowo. W takiej sytuacji Twój samochód powi-
nien zostać jak najszybciej skontrolowany przez wyspecjalizowany serwis, za-
lecamy Autoryzowaną Stację Obsługi Mazdy.
Gdy włącznik zapłonu jest usta-
wiony w pozycji ON lub czujnik
parkingowy wykryje problem
podczas jazdy, 1Š4 razy sły-
chać przerywany dźwięk brzę-
czyka.
*1
Usuń wszelkie zabrudzenia z okolic czujników. Jeżeli system jest nadal nie-
sprawny, sprawdź samochód w wyspecjalizowanym serwisie, zalecamy Auto-
ryzowaną Stację Obsługi Mazdy.
*1 Liczba aktywacji brzęczyka zmienia się w zależności od lokalizacji danej usterki.
Podczas jazdy
Czujniki parkowania
4-193
