2015 MAZDA MODEL CX-3 Instrukcja Obsługi (in Polish)

•Podczas jazdy po drogach o małym
natężeniu ruchu i małej ilości
pojazdów z przodu lub przeszkód,
które mógłby wykryć czujnik
radarowy, może włączyć się
tymczasowo lampka ostrzegawcza
systemu SBS/SCBS
(pomarańczowa), niemniej jednak
nie jest to oznaka usterki.
Podczas jazdy
i-ACTIVSENSE
4-163

Czujnik laserowy (przedni)*
Twój samochód wyposażony jest w czujnik laserowy (przedni). Czujnik laserowy (przedni)
znajduje się przy lusterku wstecznym wewnętrznym, a korzystają z niego następujące
systemy.
•System inteligentnego wspomagania hamowania SBS (Smart Brake Support)
•System wspomagający hamowanie (zapobiegający kolizjom przy małej prędkości) SCBS
(Smart City Brake Support)
Czujnik laserowy (przedni)
Podczas jazdy
i-ACTIVSENSE
4-164*Wybrane wersje.

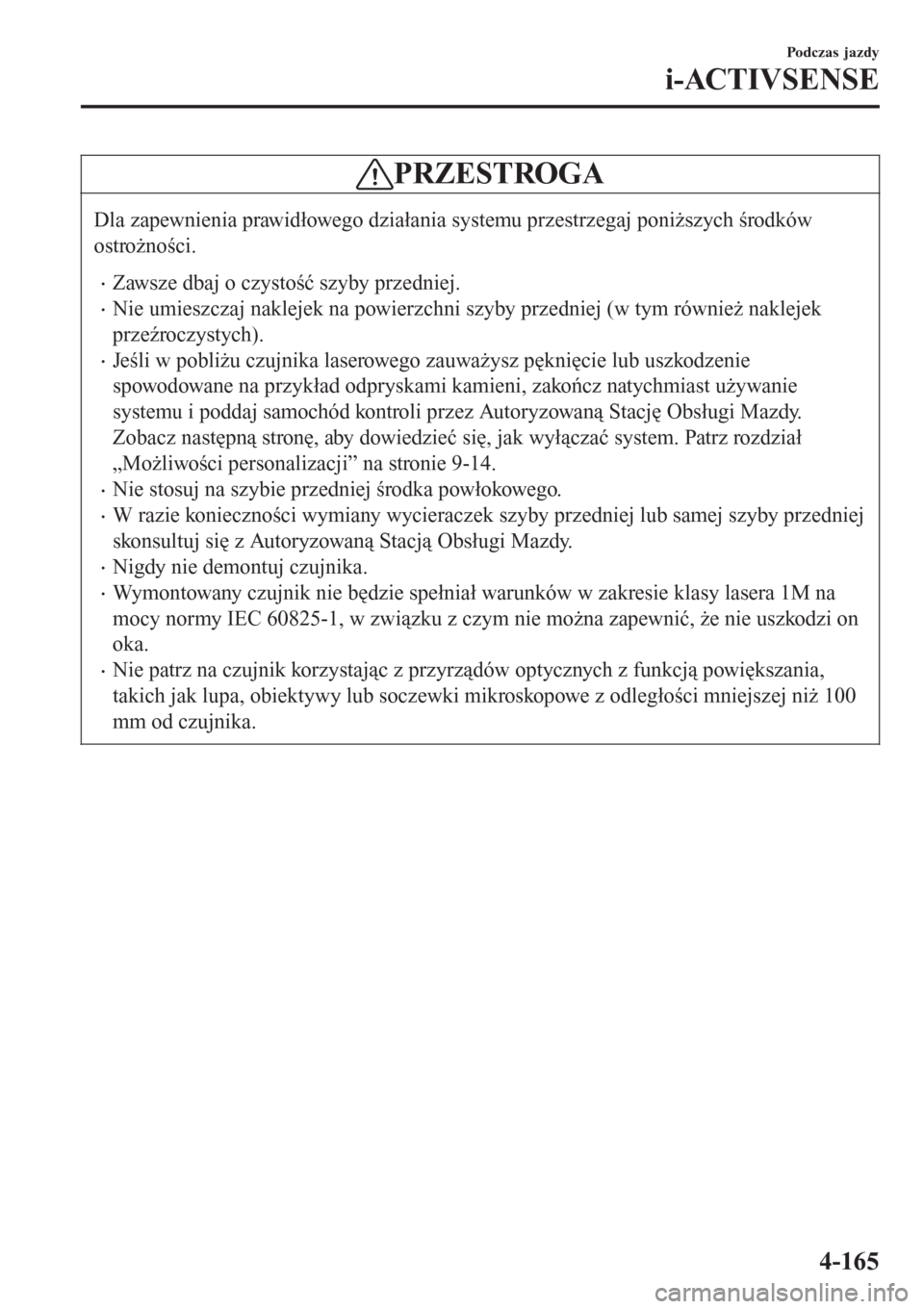

PRZESTROGA
Dla zapewnienia prawidłowego działania systemu przestrzegaj poniższych środków
ostrożności.
•Zawsze dbaj o czystość szyby przedniej.
•Nie umieszczaj naklejek na powierzchni szyby przedniej (w tym również naklejek
przeźroczystych).
•Jeśli w pobliżu czujnika laserowego zauważysz pęknięcie lub uszkodzenie
spowodowane na przykład odpryskami kamieni, zakończ natychmiast używanie
systemu i poddaj samochód kontroli przez Autoryzowaną Stację Obsługi Mazdy.
Zobacz następną stronę, aby dowiedzieć się, jak wyłączać system. Patrz rozdział
„Możliwości personalizacji” na stronie 9-14.
•Nie stosuj na szybie przedniej środka powłokowego.
•W razie konieczności wymiany wycieraczek szyby przedniej lub samej szyby przedniej
skonsultuj się z Autoryzowaną Stacją Obsługi Mazdy.
•Nigdy nie demontuj czujnika.
•Wymontowany czujnik nie będzie spełniał warunków w zakresie klasy lasera 1M na
mocy normy IEC 60825-1, w związku z czym nie można zapewnić, że nie uszkodzi on
oka.
•Nie patrz na czujnik korzystając z przyrządów optycznych z funkcją powiększania,
takich jak lupa, obiektywy lub soczewki mikroskopowe z odległości mniejszej niż 100
mm od czujnika.
Podczas jazdy
i-ACTIVSENSE
4-165

Dane dotyczące promieniowania laserowego czujnika
Maksymalna średnia moc: 45 mW
Czas trwania impulsu: 33 ns
Długość fali: 905 nm
Kąt rozbieżności (poziomy × pionowy): 28 stopni × 12 stopni
UWAGA
•W wymienionych poniżej przypadkach czujnik laserowy (przedni) nie może
prawidłowo wykryć pojazdów poprzedzających i każdy z korzystających z niego
systemów może nie być w stanie działać prawidłowo.
•Szyba przednia jest brudna.
•Wydłużony bagaż lub ładunek umieszczony na relingach dachowych zakrywa
czujnik laserowy (przedni).
•Spaliny z samochodu jadącego z przodu, piasek, śnieg i para wodna wydobywająca
się ze studzienek i krat wentylacyjnych i woda rozpylona w powietrzu.
•Jeśli na szybie przedniej widoczne są pęknięcia lub uszkodzenie spowodowane na
przykład odpryskami kamieni, szybę zawsze najlepiej wymienić na nową. W celu
uzyskania szczegółowych informacji dotyczących wymiany skonsultuj się
z Autoryzowaną Stacją Obsługi Mazdy.
Podczas jazdy
i-ACTIVSENSE
4-166

Czujniki radarowe (tylne)*
Twój samochód wyposażony jest w czujniki radarowe (tylne). Czujniki radarowe (tylne) są
również wykorzystywane przez następujące systemy:
•System monitorowania martwego pola (BSM)
•System monitorujący ruch poprzeczny przy cofaniu (RCTA)
Czujniki radarowe (tylne) działają, wykrywając fale radiowe odbijane od samochodu
zbliżającego się z tyłu lub przeszkody, a wysyłane przez te właśnie czujniki.
Czujniki radarowe (tylne)
Czujniki radarowe (tylne) zainstalowane są wewnątrz zderzaka tylnego, jeden z prawej a
drugi z lewej strony.
Aby czujniki radarowe (tylne) działały prawidłowo, powierzchnia zderzaka tylnego
w pobliżu czujników radarowych (tylnych) musi być zawsze czysta. Nie naklejaj na nią
żadnych elementów, np. naklejek.
Patrz rozdział „Konserwacja zewnętrzna” na stronie 6-62.
PRZESTROGA
Gdyby zderzak tylny został mocno uderzony, system może przestać działać prawidłowo.
Należy wówczas od razu wyłączyć system i poddać pojazd kontroli przez Autoryzowaną
Stację Obsługi Mazdy.
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-167

UWAGA
•Zdolność do wykrywania obiektów przez czujniki radarowe (tylne) ma pewne
ograniczenia. W wymienionych poniżej przypadkach zdolność ta może być niższa i
system może nie działać prawidłowo.
•Zderzak tylny w pobliżu czujników radarowych (tylnych) uległ zniekształceniu.
•Na powierzchni tylnego zderzaka w pobliżu czujników radarowych (tylnych)
znajduje się śnieg, lód lub błoto.
•W złych warunkach pogodowych, takich jak deszcz, mgła oraz śnieg.
•W poniższych okolicznościach czujniki radarowe (tylne) nie mogą wykryć obiektów
lub wykrywanie ich może być utrudnione.
•Obiekty stacjonarne na drodze lub poboczu drogi, takie jak niewielkie pojazdy
jednośladowe, rowery, piesi, zwierzęta i wózki sklepowe.
•Pojazdy o kształtach, które nie odbijają dobrze fal radarowych, takie jak puste
przyczepy, pojazdy niskie i samochody sportowe.
•W nowych pojazdach czujniki radarowe (tylne) są wyregulowane dla każdego z nich
w odniesieniu do samochodu obciążonego, tak aby czujniki radarowe (tylne)
prawidłowo wykrywały pojazdy nadjeżdżające. Jeśli z jakiejkolwiek przyczyny czujniki
radarowe (tylne) zostały naruszone, poddaj samochód kontroli przez Autoryzowaną
Stację Obsługi Mazdy.
•W sprawie napraw lub wymiany czujników radarowych (tylnych) bądź napraw,
lakierowania i wymiany zderzaka, skonsultuj się z Autoryzowaną Stacją Obsługi
Mazdy.
•Wyłącz system podczas holowania przyczepy lub gdy z tyłu samochodu zainstalowany
jest na przykład bagażnik na rowery lub inne akcesorium. W przeciwnym razie fale
radiowe emitowane z czujnika radarowego będą blokowane, powodując niewłaściwe
działanie systemu.
•Czujniki radarowe są regulowane właściwymi przepisami prawnymi kraju, w którym
użytkowany jest samochód. W razie wyjazdu samochodem za granicę może być
wymagana zgoda na ich stosowanie ze strony władz kraju, na którego teren wjeżdża
samochód.
Podczas jazdy
i-ACTIVSENSE
4-168

Tempomat*
Używając tempomatu możesz ustawić i automatycznie utrzymać każdą prędkość powyżej
około 25 km/h.
OSTRZEŻENIE
Nie używaj tempomatu w następujących warunkach:
Użycie tempomatu zagraża bezpieczeństwu i może spowodować utratę kontroli
nad samochodem w poniższych warunkach.
•Teren g

tGłówna lampka sygnalizacyjna
tempomatu (pomarańczowa)/
Lampka włączenia tempomatu
(zielona)
Lampka sygnalizacyjna może świecić
dwoma kolorami.
Główna lampka sygnalizacyjna
tempomatu (pomarańczowa)
Lampka sygnalizacyjna włącza się na
pomarańczowo po uaktywnieniu
tempomatu.
Lampka sygnalizacyjna włączenia
tempomatu (zielona)
Lampka świeci kolorem zielonym, gdy
prędkość jazdy została ustawiona.
tWłączanie/Wyłączanie
Z regulowanym ogranicznikiem
prędkości
Aby włączyć system, naciśnij przycisk
ON/OFF. Główna lampka sygnalizacyjna
tempomatu (pomarańczowa) włączy się.
Aby wyłączyć system, naciśnij przycisk
ponownie.
Główna lampka sygnalizacyjna tempomatu
(pomarańczowa) wyłączy się.
Bez regulowanego ogranicznika
prędkości
Aby uaktywnić system, naciśnij przycisk
ON. Główna lampka sygnalizacyjna
tempomatu (pomarańczowa) włączy się.
Aby wyłączyć tempomat, naciśnij przycisk
OFF.
Główna lampka sygnalizacyjna tempomatu
(pomarańczowa) wyłączy się.
OSTRZEŻENIE
Zawsze wyłączaj tempomat, kiedy
go nie używasz:
Pozostawienie tempomatu w stanie
gotowości gdy nie jest używany,
zagraża bezpieczeństwu, ponieważ
możesz przypadkowo nacisnąć jeden
z przycisków i niespodziewanie
uruchomić sterowanie samochodu
tempomatem. Może to spowodować
utratę kontroli nad samochodem i
wypadek.
UWAGA
Gdy włącznik zapłonu zostanie
ustawiony w pozycji OFF, wówczas
zachowywany jest stan działania
systemu, jaki miał miejsce przed
wyłączeniem zapłonu. Na przykład, gdy
włącznik zapłonu zostanie ustawiony
w pozycji OFF, gdy tempomat był
aktywny, system ten uaktywni się przy
następnym ustawieniu włącznika
zapłonu w pozycji ON.
tAby ustawić prędkość
1.(Z regulowanym ogranicznikiem
prędkości)
Uruchom tempomat, naciskając na
przycisk ON/OFF. Główna lampka
sygnalizacyjna tempomatu
(pomarańczowa) włączy się.
Podczas jazdy
Te m p o m a t
4-170
