2015 MAZDA MODEL CX-3 Instrukcja Obsługi (in Polish)

5. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.
PRZESTROGA
•Nie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
•Jeżeli metalowe blaszki
usztywniające zostaną zamienione,
sprawność wycieraczek może się
pogorszyć.
Nie używaj metalowych blaszek
usztywniających wycieraczkę
kierowcy po stronie pasażera lub
odwrotnie.
•Upewnij się, czy po ponownym
zainstalowaniu metalowych blaszek
usztywniających w gumce nowego
pióra, jego krzywizna jest taka sama,
jaka była w starym piórze.
6. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.
ttWymiana pióra wycieraczki szyby
tylnej
Gdy wycieraczka nie czyści dobrze szyby,
jej pióro jest prawdopodobnie zużyte lub
popękane.
Wy m i e ń j ą .
PRZESTROGA
Aby zapobiec uszkodzeniu ramienia
wycieraczki lub innych elementów, nie
próbuj przesuwać ręcznie ramienia
wycieraczki na szybie.
1. Podnieś ramię wycieraczki i obróć
pióro w prawo, aby je odblokować,
następnie wyjmij pióro.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-35

PRZESTROGA
Aby nie uszkodzić szyby tylnej, nie
pozwól, aby ramię wycieraczki
uderzyło w nią.
2. Pociągnij w dół i wysuń gumkę pióra
wycieraczki z uchwytu.

3. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.

PRZESTROGA
Nie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
4. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-36

Akumulator
OSTRZEŻENIE
Przeczytaj uważnie poniższe ostrzeżenia przed obsługą lub kontrolą
akumulatora, aby zapewnić bezpieczną i prawidłową pracę:
Pracując przy akumulatorze zawsze noś okulary ochronne:
Praca bez okularów ochronnych zagraża bezpieczeństwu. Elektrolit akumulatora
zawiera KWAS SIARKOWY, który może spowodować utratę wzroku, gdy
dostanie się do oczu. Ponadto wodór, który wytwarza się podczas normalnego
działania akumulatora, może się zapalić i spowodować wybuch akumulatora.
Noś okulary i rękawice ochronne, aby zapobiec kontaktowi z elektrolitem
akumulatora:
Wyciek elektrolitu z akumulatora zagraża bezpieczeństwu.
Elektrolit akumulatora zawiera KWAS SIARKOWY, który może spowodować
poważne obrażenia przy kontakcie z oczami, skórą lub odzieżą. Jeśli do tego
dojdzie, natychmiast przemyj oczy wodą przez 15 minut lub dokładnie umyj
skażone miejsce na skórze i zasięgnij porady lekarza.
Zawsze przechowuj akumulator w miejscu niedostępnym dla dzieci:
Zabawa w jego pobliżu zagraża bezpieczeństwu. Elektrolit akumulatora może
spowodować poważne obrażenia, przy kontakcie z oczami lub skórą.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-37

Nie zbliżaj się z otwartym ogniem lub źródłem iskier od otwartych cel
akumulatora, nie zbliżaj także metalowych narzędzi do bieguna dodatniego ()
lub ujemnego () akumulatora podczas prac wykonywanych w pobliżu
akumulatora. Nie dopuszczaj do zetknięcia się bieguna dodatniego ()
akumulatora z nadwoziem samochodu.
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia. Nie zbliżaj się z otwartym ogniem, z zapalonymi
papierosami i źródłem iskier do otwartych cel akumulatora.
Nie zbliżaj się do otwartych ogniw akumulatora z ogniem i przedmiotami
iskrzącymi, palącym się papierosem:
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia.
UWAGA
Przed wykonaniem czynności obsługowych związanych z akumulatorem zdejmij
pokrywę, naciskając na zaczep.

Zaczep
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-38

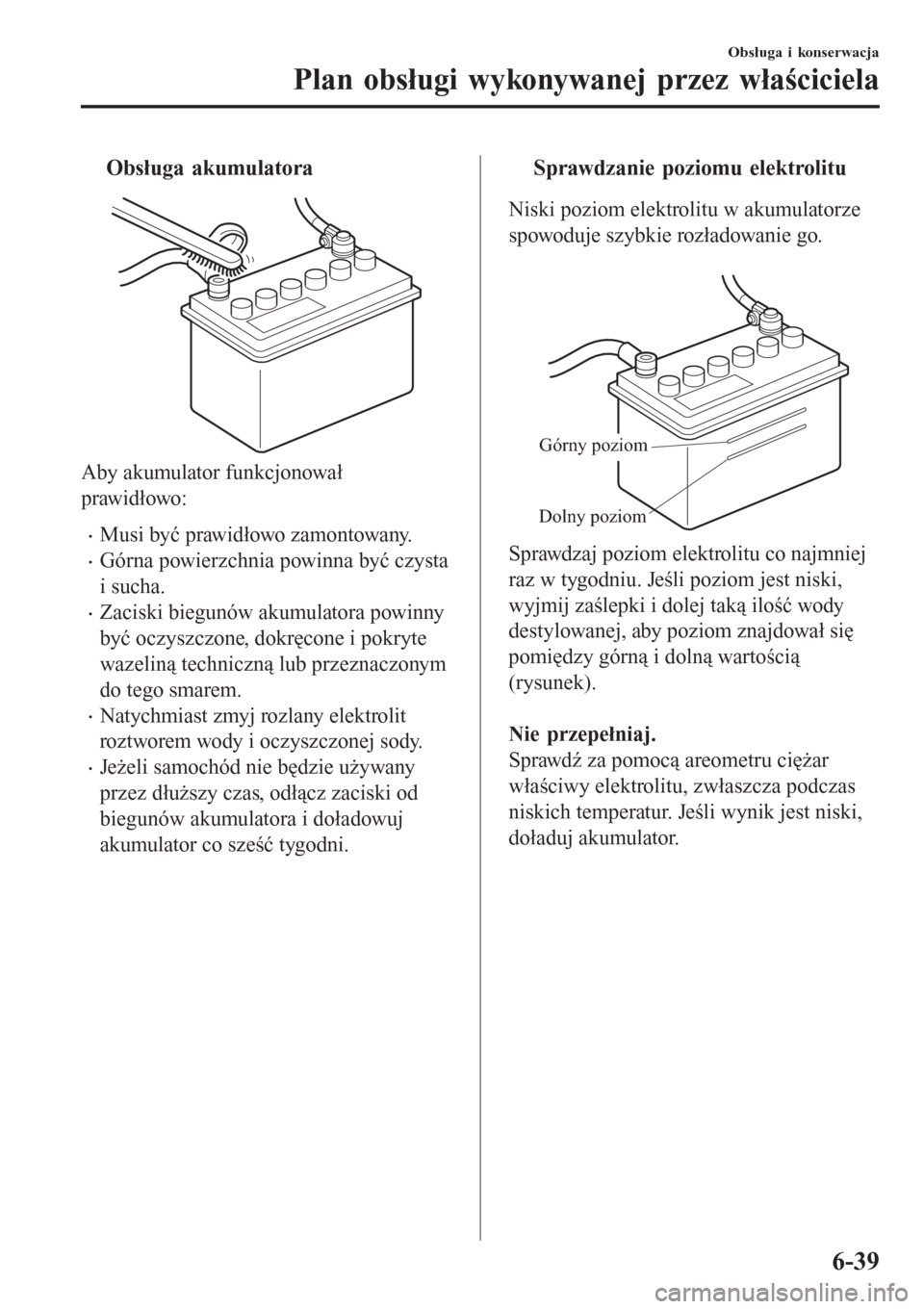

tObsługa akumulatora
Aby akumulator funkcjonował
prawidłowo:
•Musi być prawidłowo zamontowany.
•Górna powierzchnia powinna być czysta
i sucha.
•Zaciski biegunów akumulatora powinny
być oczyszczone, dokręcone i pokryte
wazeliną techniczną lub przeznaczonym
do tego smarem.
•Natychmiast zmyj rozlany elektrolit
roztworem wody i oczyszczonej sody.
•Jeżeli samochód nie będzie używany
przez dłuższy czas, odłącz zaciski od
biegunów akumulatora i doładowuj
akumulator co sześć tygodni.
ttSprawdzanie poziomu elektrolitu
Niski poziom elektrolitu w akumulatorze
spowoduje szybkie rozładowanie go.

Górny poziom
Dolny poziom
Sprawdzaj poziom elektrolitu co najmniej
raz w tygodniu. Jeśli poziom jest niski,
wyjmij zaślepki i dolej taką ilość wody
destylowanej, aby poziom znajdował się
pomiędzy górną i dolną wartością
(rysunek).

Nie przepełniaj.
Sprawdź za pomocą areometru ciężar
właściwy elektrolitu, zwłaszcza podczas
niskich temperatur. Jeśli wynik jest niski,
doładuj akumulator.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-39

tDoładowanie akumulatora
UWAGA
•Przed wykonaniem obsługi lub
doładowania akumulatora wyłącz
silnik i wszystkie odbiorniki.
•Przy odłączaniu akumulatora odłącz
najpierw biegun ujemny. Przy
podłączaniu akumulatora połącz
biegun ujemny jako ostatni.
•Przed doładowaniem akumulatora
upewnij się, czy zostały zdjęte
wszystkie korki.
•(Z systemem i-stop)
Nie ładuj akumulatora prostownikiem
z wykorzystaniem technologii
szybkiego ładowania (Quickcharge).
•Jeżeli akumulator rozładuje się szybko,
na przykład z powodu pozostawienia na
długi czas włączonych świateł po
wyłączeniu silnika, wymagane jest jego
powolne doładowanie odpowiednim
prostownikiem.
•Jeżeli akumulator rozładuje się
stopniowo z powodu wysokich
elektrycznych obciążeń podczas
używania samochodu, należy go
doładować odpowiednio do pojemności
akumulatora i charakterystyki
prostownika.
tWymiana baterii
W celu zakupienia akumulatora na
wymianę skontaktuj się z Autoryzowaną
Stacją Obsługi Mazdy.
Wymiana baterii w kluczu
Jeżeli przycisk nadajnika nie działa, a
dioda sygnalizacyjna nie miga, bateria
może być rozładowana.
Wymień baterię zanim nadajnik przestanie
działać.
PRZESTROGA
•Upewnij się, czy bateria jest włożona
prawidłowo. Jeżeli bateria jest
włożona nieprawidłowo, może
wyciec z niej elektrolit.
•Przy wymianie baterii należy zwrócić
uwagę, aby nie wygiąć lub nie
zatłuścić styków baterii. Należy
również uważać, aby nie zabrudzić
wnętrza nadajnika, ponieważ może
ulec uszkodzeniu.
•Jeżeli bateria zostanie nieprawidłowo
włożona, istnieje niebezpieczeństwo
wybuchu.
•Zużyte baterie utylizuj zgodnie
z poniższymi instrukcjami.
•Zaizoluj biegun ujemny i dodatni
baterii za pomocą celofanu lub
taśmy klejącej.
•Nigdy nie otwieraj baterii.
•Nigdy nie wrzucaj baterii do ognia
lub wody.
•Nigdy nie deformuj i nie zgniataj
baterii.
•Stosuj wyłącznie baterie tego samego
typu (CR2025 lub odpowiednik).
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-40

Poniższe okoliczności wskazują na niski
poziom naładowania baterii:
•W zestawie wskaźników miga lampka
sygnalizacyjna klucza (zielona), przez
30 sekund od wyłączenia silnika
•System nie działa, a dioda
sygnalizacyjna na nadajniku nie miga
przy naciskaniu przycisków.
•Zasięg działania systemu jest
ograniczony.
Zaleca się dokonanie wymiany baterii
w Autoryzowanej Stacji Obsługi Mazdy,
aby uniknąć uszkodzenia klucza. Jeśli
postanowisz samodzielnie wymienić
baterię, postępuj zgodnie z poniższą
instrukcją.
Wymiana baterii klucza
1. Naciśnij dźwignię i wyjmij klucz
pomocniczy.
Przycisk
2. Obróć owiniętym taśmą śrubokrętem
z płaską końcówką w kierunku
pokazanym strzałką i delikatnie
podważ obudowę.
Pokrywa
3. Włóż owinięty taśmą śrubokręt
z płaską końcówką do szczeliny i
przesuń nim w kierunku pokazanym
strzałką.
Pokrywa
Szczelina
4. Obróć owiniętym taśmą śrubokrętem
z płaską końcówką w kierunku
pokazanym strzałką i zdejmij
obudowę.
Pokrywa
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-41

5. Wyjmij pokrywkę baterii oraz baterię.
6. Włóż nową baterię biegunem dodatnim
do góry i załóż pokrywkę baterii.
7. Zamknij obudowę.
8. Włóż na miejsce klucz pomocniczy.
PRZESTROGA
•Uważaj, aby nie uszkodzić
gumowego pierścienia widocznego
na rysunku.
•Jeśli gumowy pierścień odłączy się,
ułóż go na miejscu zanim włożysz
nową baterię.
Pierścień gumowy
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-42
