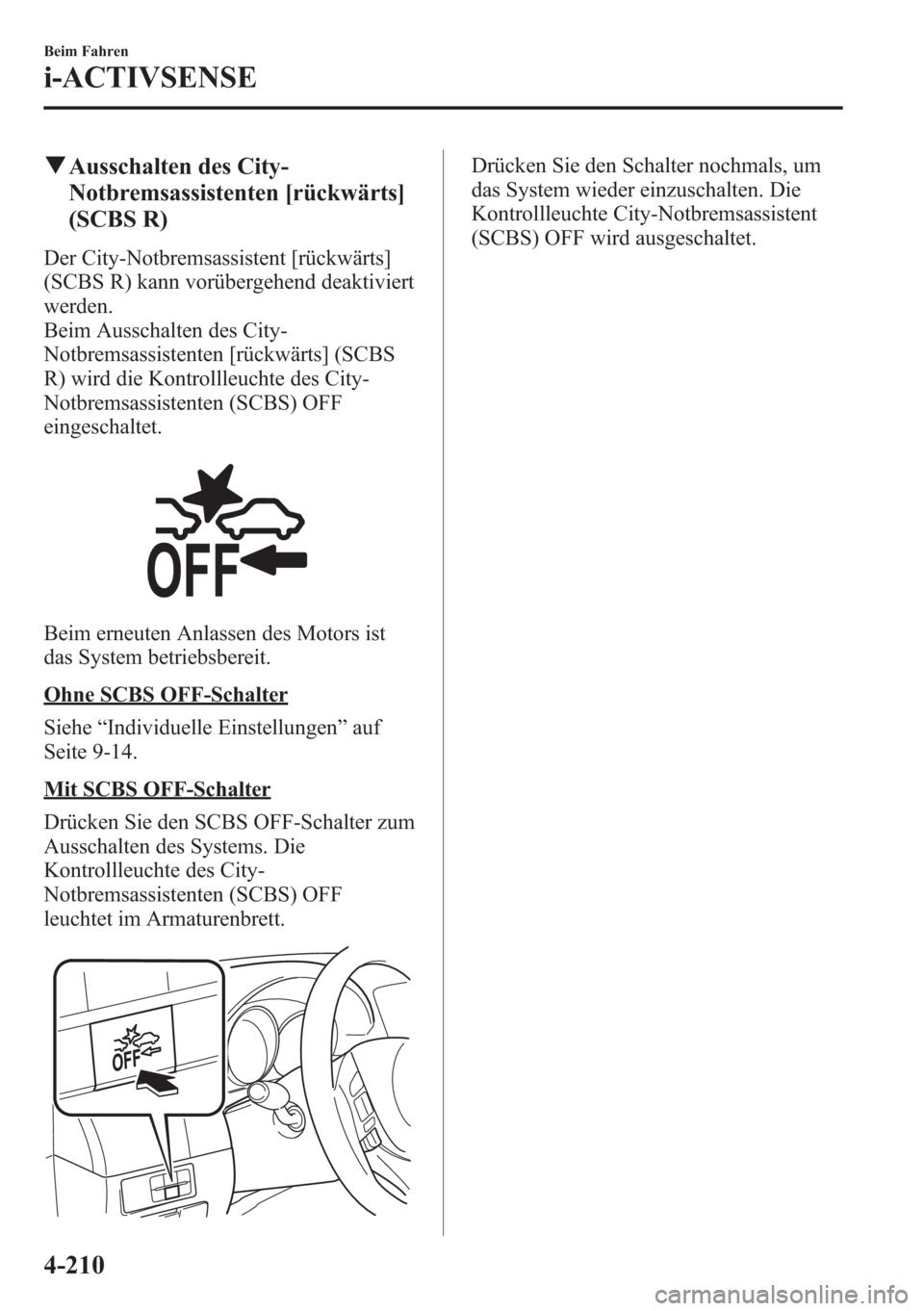

qAusschalten des City-
Notbremsassistenten [rückwärts]
(SCBS R)
Der City-Notbremsassistent [rückwärts]
(SCBS R) kann vorübergehend deaktiviert
werden.
Beim Ausschalten des City-
Notbremsassistenten [rückwärts] (SCBS
R) wird die Kontrollleuchte des City-
Notbremsassistenten (SCBS) OFF
eingeschaltet.
Beim erneuten Anlassen des Motors ist
das System betriebsbereit.
Ohne SCBS OFF-Schalter
Siehe“Individuelle Einstellungen”auf
Seite 9-14.
Mit SCBS OFF-Schalter
Drücken Sie den SCBS OFF-Schalter zum
Ausschalten des Systems. Die
Kontrollleuchte des City-
Notbremsassistenten (SCBS) OFF
leuchtet im Armaturenbrett.
Drücken Sie den Schalter nochmals, um
das System wieder einzuschalten. Die
Kontrollleuchte City-Notbremsassistent
(SCBS) OFF wird ausgeschaltet.
4-210
Beim Fahren
i-ACTIVSENSE

Notbremsassistent (SBS)í
Der Notbremsassistent (SBS) ist ein System, das den Fahrer mit einer Anzeige und einem
Warnsignal im Armaturenbrett auf einen möglichen Aufprall aufmerksam macht, wenn die
Fahrzeuggeschwindigkeit mehr als 15 km/h beträgt und der Radarsensor feststellt, dass ein
Aufprall auf ein Fahrzeug möglich ist. Falls der Radarsensor feststellt, dass ein Aufprall
unausweichlich ist, werden die Bremsen automatisch betätigt, um den Schaden im Falle
eines Aufpralls möglichst gering zu halten.
Falls der Fahrer das Bremspedal betätigt, so sprechen die Bremsen zur Unterstützung des
Fahrers rascher an (Fahrzeuge mit Bremsflüssigkeits-Vorfüllung).
WARNUNG
Verlassen Sie sich nicht vollständig auf den Notbremsassistenten (SBS) und fahren
Sie immer vorsichtig:
Mit dem Notbremsassistent (SBS) soll der Schaden im Falle einer Kollision
vermindert werden, ein Aufprall kann jedoch nicht vermieden werden. Die Fähigkeit
Hindernisse zu erkennen ist beschränkt und hängt von den Wetter- und
Verkehrsbedingungen ab. Bei falscher Bedienung des Gas- und des Bremspedals,
kann ein Unfall verursacht werden. Kontrollieren Sie immer die Umgebung und
bedienen Sie das Brems- oder das Gaspedal, um einen sicheren Abstand zum
vorausfahrenden und zum nachfolgenden Fahrzeug einzuhalten.
VORSICHT
Falls das Fahrzeug abgeschleppt wird, oder Sie mit dem Fahrzeug etwas ziehen, muss
der Notbremsassistent (SBS) ausgeschaltet werden, damit keine Fehlauslösung auftreten
kann.
Beim Fahren
i-ACTIVSENSE
4-211ínur bestimmte Modelle

HINWEIS
lDer Notbremsassistent (SBS) spricht an, wenn die folgenden Bedingungen erfüllt
sind:
lDie Zündung ist auf“ON”.lDer Notbremsassistent (SBS) ist eingeschaltet.lDie Fahrzeuggeschwindigkeit ist höher als ungefähr 15 km/h.lDer relative Geschwindigkeitsunterschied zum Fahrzeug beträgt 15 km/h oder
mehr.
lDie dynamische Stabilitätskontrolle (DSC) funktioniert nicht normal.
lUnter den folgenden Bedingungen kann der Notbremsassistent (SBS) nicht
funktionieren:
lFalls das Fahrzeug stark beschleunigt wird und der Abstand zum vorausfahrenden
Fahrzeug sehr gering wird.
lDas Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.
lDas Gaspedal wird gedrückt.lDas Bremspedal ist gedrückt.lDas Lenkrad wird betätigt.lDer Wählhebel wird betätigt.lDer Blinker ist eingeschaltet.lFalls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder
die Schlussleuchten ausgeschaltet sind.
lWenn Warnungen und Meldungen auf der Multiinformationsanzeige angezeigt
werden, wie schmutzige Windschutzscheibe vor der FSC-Kamera bzw. Lasersensor
(vorne).
lObwohl das System durch 4-räderige Fahrzeuge aktiviert wird, kann der Radarsensor
die folgenden Gegenstände erfassen und als Hindernis betrachten, so dass der
Notbremsassistent (SBS) ausgelöst wird.
lGegenstände auf der Straße am Beginn einer Kurve (wie Leitplanken und
Schneewehen).
lEin Fahrzeug erscheint auf der Gegenfahrbahn in einer Kurve.lBei Befahren einer schmalen Brücke.lBeim Fahren durch ein niedriges oder enges Tor oder einen Tunnel.lBei der Einfahrt in ein Untergrundparkhaus.lMetallene Gegenstände oder vorstehende Gegenstände auf der Straße.lFalls sich der Abstand zum vorausfahrenden Fahrzeug plötzlich verringert.lBeim Fahren im hohen Gras.lZweiräderige Fahrzeuge wie Motorräder oder Fahrräder.lFußgänger oder nichtmetallene Gegenstände wie Bäume.
4-212
Beim Fahren
i-ACTIVSENSE

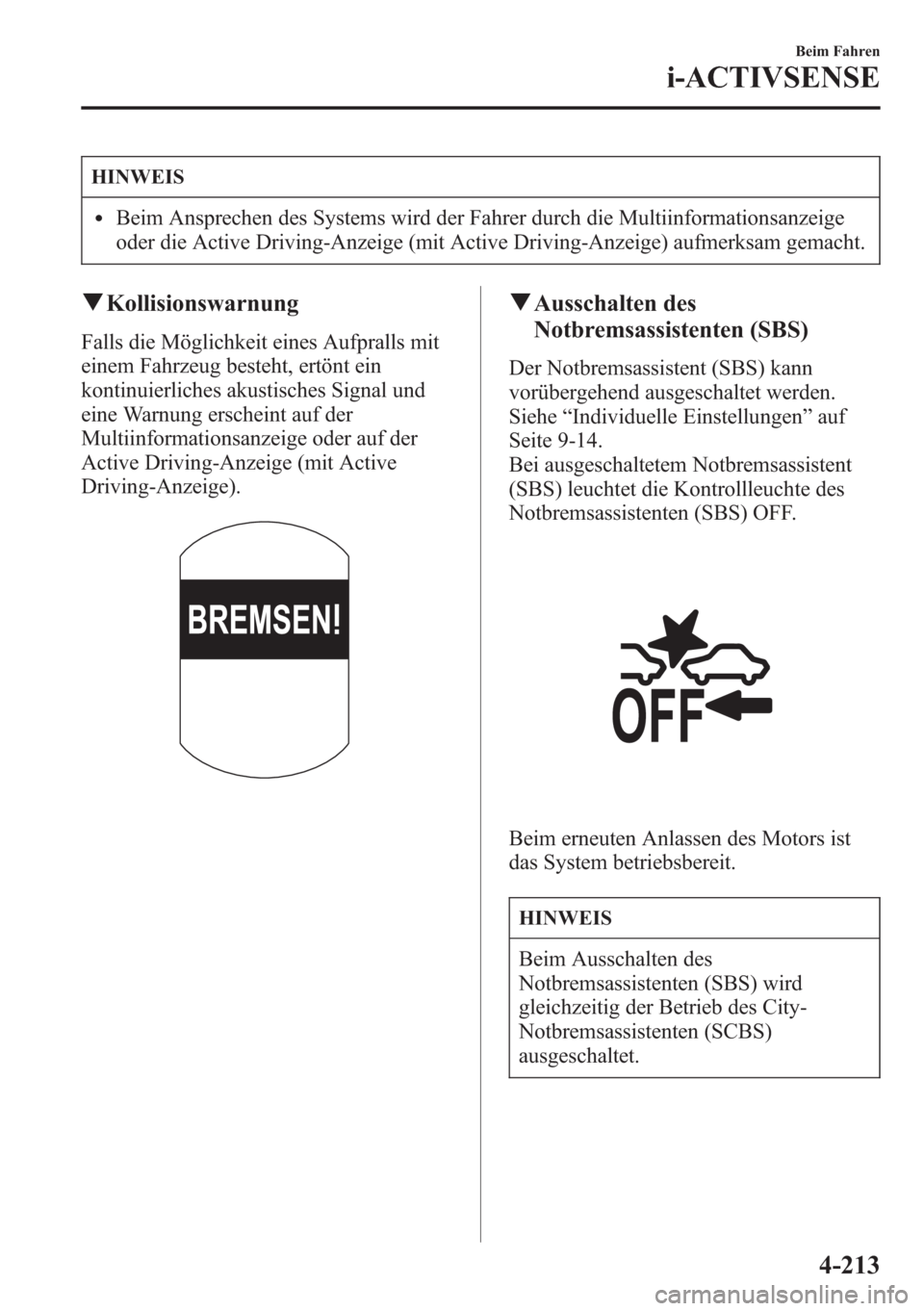

HINWEIS
lBeim Ansprechen des Systems wird der Fahrer durch die Multiinformationsanzeige
oder die Active Driving-Anzeige (mit Active Driving-Anzeige) aufmerksam gemacht.
qKollisionswarnung
Falls die Möglichkeit eines Aufpralls mit
einem Fahrzeug besteht, ertönt ein
kontinuierliches akustisches Signal und
eine Warnung erscheint auf der
Multiinformationsanzeige oder auf der
Active Driving-Anzeige (mit Active
Driving-Anzeige).
qAusschalten des
Notbremsassistenten (SBS)
Der Notbremsassistent (SBS) kann
vorübergehend ausgeschaltet werden.
Siehe“Individuelle Einstellungen”auf
Seite 9-14.
Bei ausgeschaltetem Notbremsassistent
(SBS) leuchtet die Kontrollleuchte des
Notbremsassistenten (SBS) OFF.
Beim erneuten Anlassen des Motors ist
das System betriebsbereit.
HINWEIS
Beim Ausschalten des
Notbremsassistenten (SBS) wird
gleichzeitig der Betrieb des City-
Notbremsassistenten (SCBS)
ausgeschaltet.
Beim Fahren
i-ACTIVSENSE
4-213

FSC-Kameraí
Das Fahrzeug ist mit einer FSC-Kamera ausgerüstet. Die FSC-Kamera befindet sich in der
Nähe des Rückspiegels, sie wird von den folgenden Systemen verwendet.
lFernlichtregulierung (HBC)
lAdaptive LED-Scheinwerfer
lSpurhalteassistent (LDWS)
lAufmerksamkeitsassistent
lAktiver Spurhalteassistent
lNotbremsassistent (SBS)
Die FSC-Kamera erfasst den Zustand vor dem Fahrzeug in der Nacht und tastet die
Fahrspuren ab. Der Abstand in welchem von der FSC-Kamera Gegenstände erfasst werden
hängt von den Umgebungsbedingungen ab.
VORSICHT
lBringen Sie in der Nähe der FSC-Kamera kein Zubehör, keine Kleber oder Folien an
der Windschutzscheibe an.
Falls sich Gegenstände vor dem FSC-Kameraobjektiv befinden, können
Betriebsstörungen verursacht werden. Deshalb können die einzelnen Systeme nicht
normal funktionieren, was zu einem Unfall führen kann.
lDie FSC-Kamera darf nicht ausgebaut oder modifiziert werden.
Durch einen Ausbau oder Modifizierung der FSC-Kamera können Störungen und
Fehlbedienungen verursacht werden. Deshalb können die einzelnen Systeme nicht
normal funktionieren, was zu einem Unfall führen kann.
4-214
Beim Fahren
ínur bestimmte Modelle
i-ACTIVSENSE

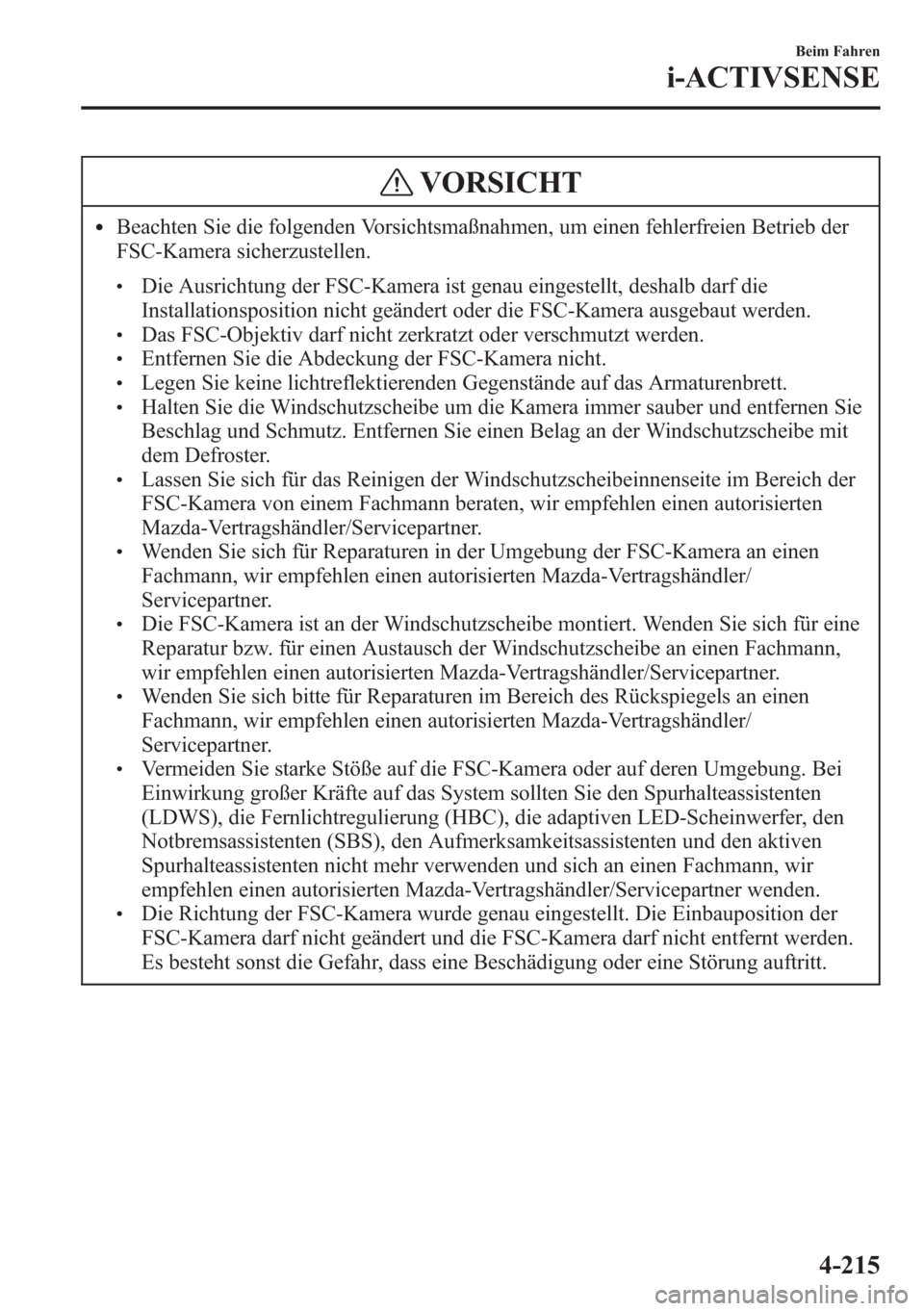

VORSICHT
lBeachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
FSC-Kamera sicherzustellen.
lDie Ausrichtung der FSC-Kamera ist genau eingestellt, deshalb darf die
Installationsposition nicht geändert oder die FSC-Kamera ausgebaut werden.
lDas FSC-Objektiv darf nicht zerkratzt oder verschmutzt werden.lEntfernen Sie die Abdeckung der FSC-Kamera nicht.lLegen Sie keine lichtreflektierenden Gegenstände auf das Armaturenbrett.lHalten Sie die Windschutzscheibe um die Kamera immer sauber und entfernen Sie
Beschlag und Schmutz. Entfernen Sie einen Belag an der Windschutzscheibe mit
dem Defroster.
lLassen Sie sich für das Reinigen der Windschutzscheibeinnenseite im Bereich der
FSC-Kamera von einem Fachmann beraten, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
lWenden Sie sich für Reparaturen in der Umgebung der FSC-Kamera an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
lDie FSC-Kamera ist an der Windschutzscheibe montiert. Wenden Sie sich für eine
Reparatur bzw. für einen Austausch der Windschutzscheibe an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
lWenden Sie sich bitte für Reparaturen im Bereich des Rückspiegels an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
lVermeiden Sie starke Stöße auf die FSC-Kamera oder auf deren Umgebung. Bei
Einwirkung großer Kräfte auf das System sollten Sie den Spurhalteassistenten
(LDWS), die Fernlichtregulierung (HBC), die adaptiven LED-Scheinwerfer, den
Notbremsassistenten (SBS), den Aufmerksamkeitsassistenten und den aktiven
Spurhalteassistenten nicht mehr verwenden und sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
lDie Richtung der FSC-Kamera wurde genau eingestellt. Die Einbauposition der
FSC-Kamera darf nicht geändert und die FSC-Kamera darf nicht entfernt werden.
Es besteht sonst die Gefahr, dass eine Beschädigung oder eine Störung auftritt.
Beim Fahren
i-ACTIVSENSE
4-215

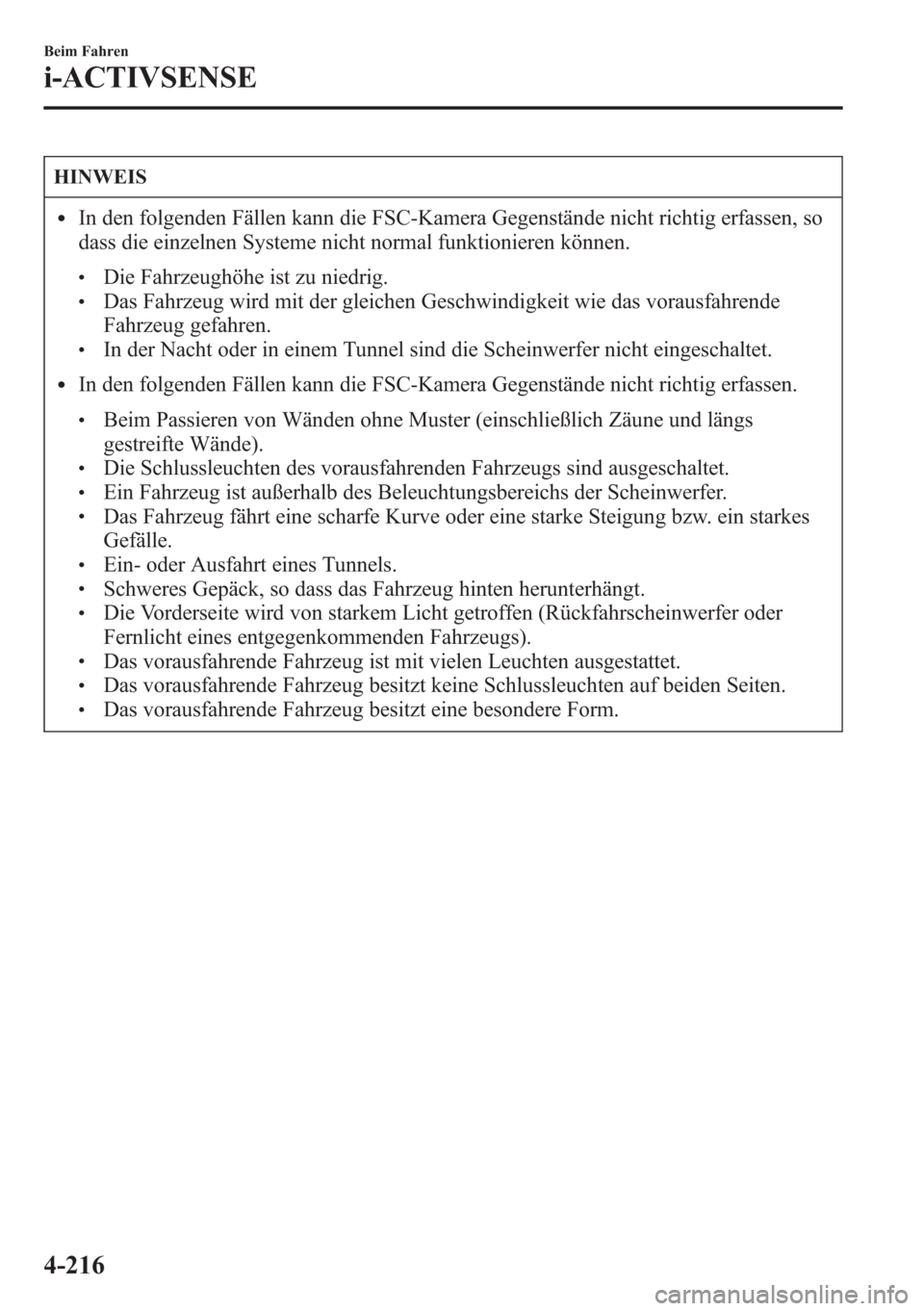

HINWEIS
lIn den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen, so
dass die einzelnen Systeme nicht normal funktionieren können.
lDie Fahrzeughöhe ist zu niedrig.lDas Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende
Fahrzeug gefahren.
lIn der Nacht oder in einem Tunnel sind die Scheinwerfer nicht eingeschaltet.
lIn den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen.
lBeim Passieren von Wänden ohne Muster (einschließlich Zäune und längs
gestreifte Wände).
lDie Schlussleuchten des vorausfahrenden Fahrzeugs sind ausgeschaltet.lEin Fahrzeug ist außerhalb des Beleuchtungsbereichs der Scheinwerfer.lDas Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes
Gefälle.
lEin- oder Ausfahrt eines Tunnels.lSchweres Gepäck, so dass das Fahrzeug hinten herunterhängt.lDie Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder
Fernlicht eines entgegenkommenden Fahrzeugs).
lDas vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.lDas vorausfahrende Fahrzeug besitzt keine Schlussleuchten auf beiden Seiten.lDas vorausfahrende Fahrzeug besitzt eine besondere Form.
4-216
Beim Fahren
i-ACTIVSENSE

Radarsensor (vorne)í
Das Fahrzeug ist mit einem Radarsensor (vorne) ausgerüstet.
Der Radarsensor (vorne) wird ebenfalls von den folgenden Systemen verwendet.
lMazda Radar Cruise Control-System (MRCC)
lAbstandsführungssystem (DRSS)
lNotbremsassistent (SBS)
Der Radarsensor (vorne) strahlt Radiowellen ab und empfängt die an einem
vorausfahrenden Fahrzeug oder einem Hindernis reflektierten Radiowellen wieder.
Der Radarsensor (vorne) befindet sich an der Rückseite des vorderen Emblems.
Radarsensor
Falls“Frontradar verdeckt”auf der Multiinformationsanzeige des Armaturenbretts
angezeigt wird, muss der Bereich um den Radarsensor (vorne) gereinigt werden.
VORSICHT
Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
einzelnen Systeme sicherzustellen.
lBringen Sie am Kühlergrill und am vorderen Emblem und am Radarsensor (vorne)
keine Kleber (auch keine transparenten Kleber) an und tauschen Sie den Kühlergrill
und das vordere Emblem nicht gegen andere Nicht-Originalteile aus, die sich nicht für
die Verwendung des Radarsensors (vorne) eignen.
lDer Radarsensor (vorne) besitzt eine Funktion zur Erfassung einer Verschmutzung,
um den Fahrer über dessen Zustand zu informieren, je nach Zustand können
Plastikbeutel, Eis oder Schnee nicht oder nur nach einer gewissen Zeit festgestellt
werden. In diesem Fall funktioniert das System nicht richtig, halten Sie aus diesem
Grund den Radarsensor (vorne) immer sauber.
lBringen Sie keinen Kühlergrillschutz an.
Beim Fahren
i-ACTIVSENSE
4-217ínur bestimmte Modelle
