2015 MAZDA MODEL 6 Betriebsanleitung (in German)

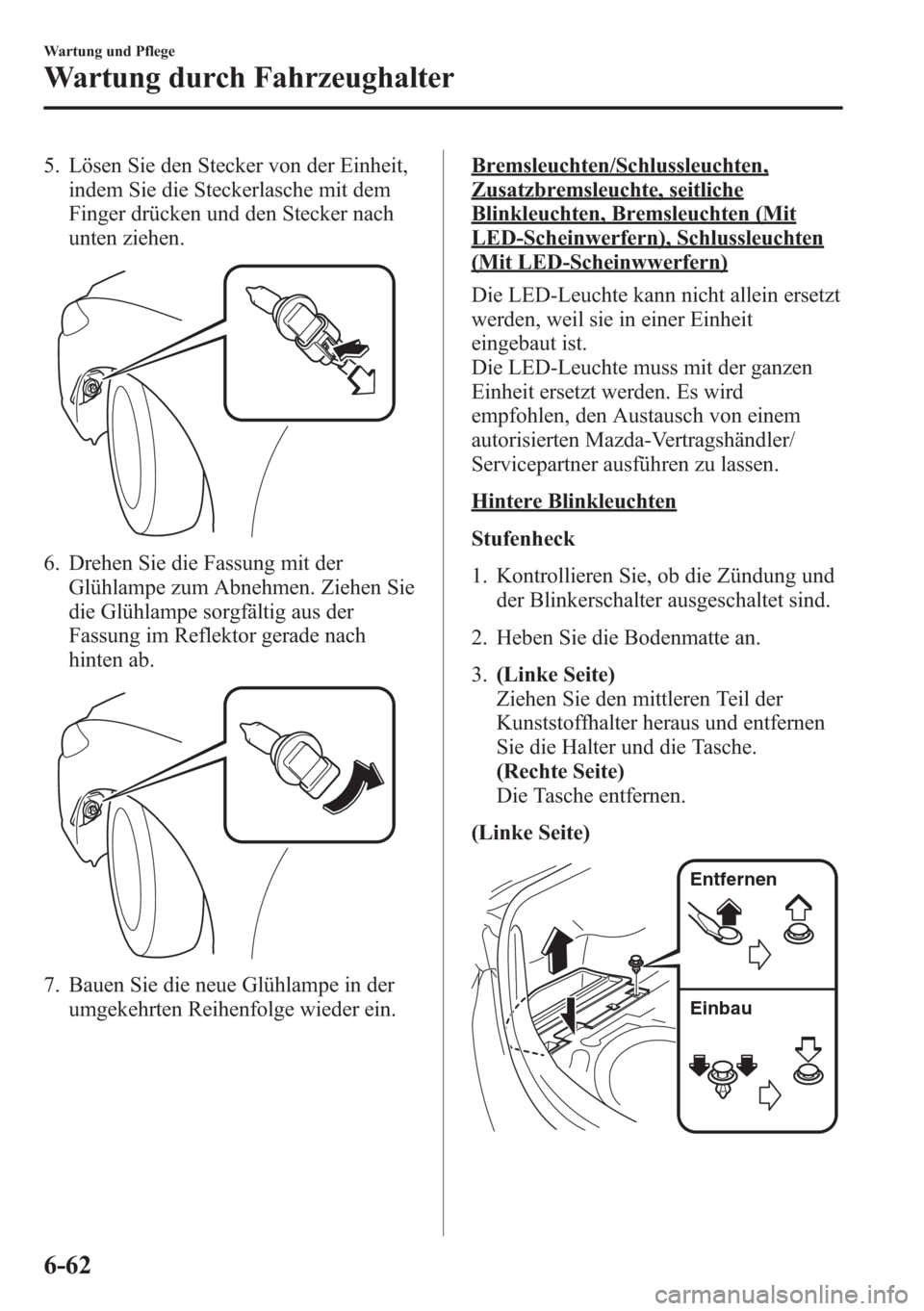

5. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.
6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen Sie
die Glühlampe sorgfältig aus der
Fassung im Reflektor gerade nach
hinten ab.
7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Bremsleuchten/Schlussleuchten,
Zusatzbremsleuchte, seitliche
Blinkleuchten, Bremsleuchten (Mit
LED-Scheinwerfern), Schlussleuchten
(Mit LED-Scheinwwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.
Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Hintere Blinkleuchten
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Blinkerschalter ausgeschaltet sind.
2. Heben Sie die Bodenmatte an.
3.(Linke Seite)
Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter und die Tasche.
(Rechte Seite)
Die Tasche entfernen.
(Linke Seite)
Entfernen
Einbau
6-62
Wartung und Pflege
Wartung durch Fahrzeughalter

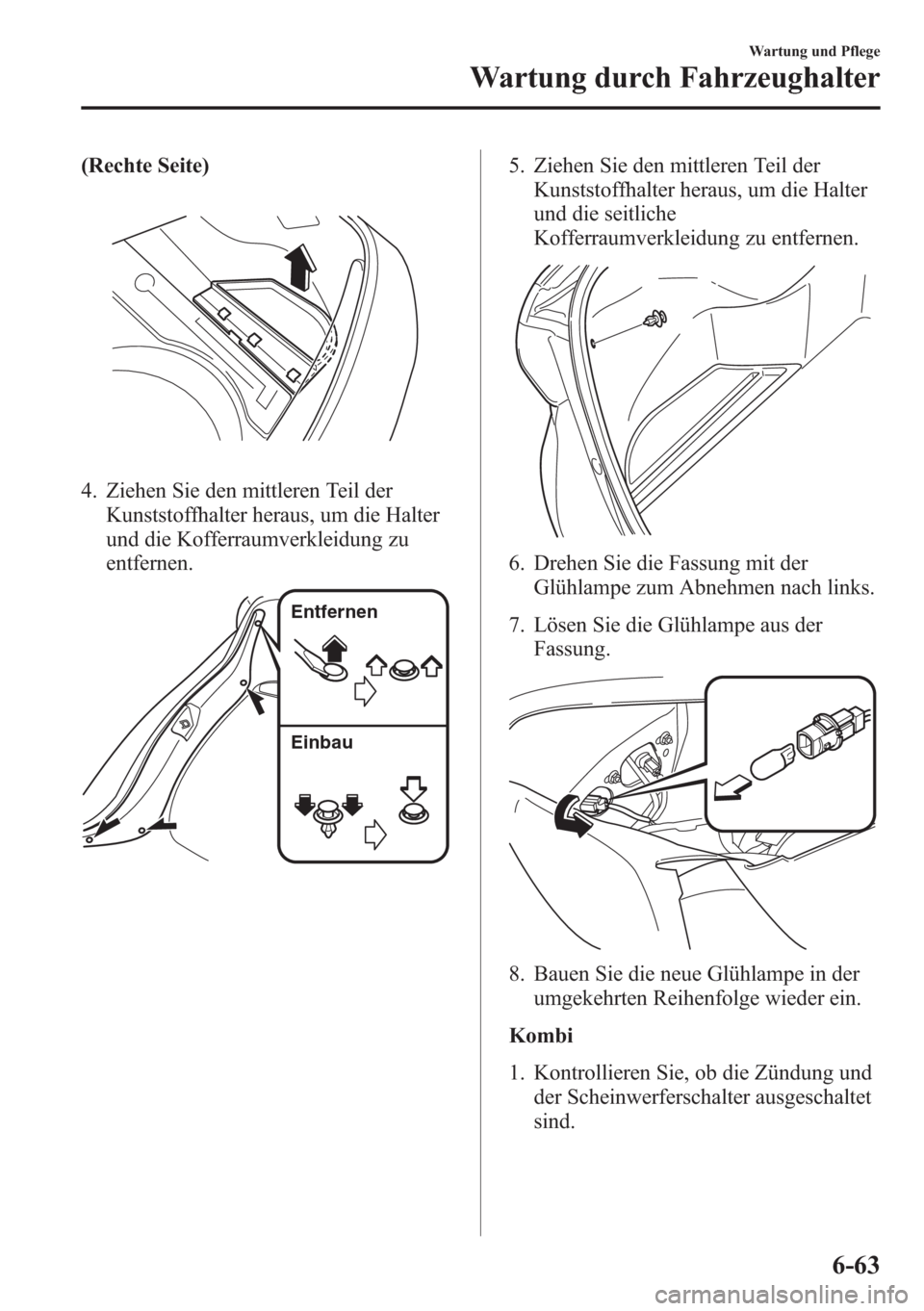

(Rechte Seite)
4. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus, um die Halter
und die Kofferraumverkleidung zu
entfernen.
Entfernen
Einbau
5. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus, um die Halter
und die seitliche
Kofferraumverkleidung zu entfernen.
6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
7. Lösen Sie die Glühlampe aus der
Fassung.
8. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kombi
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-63

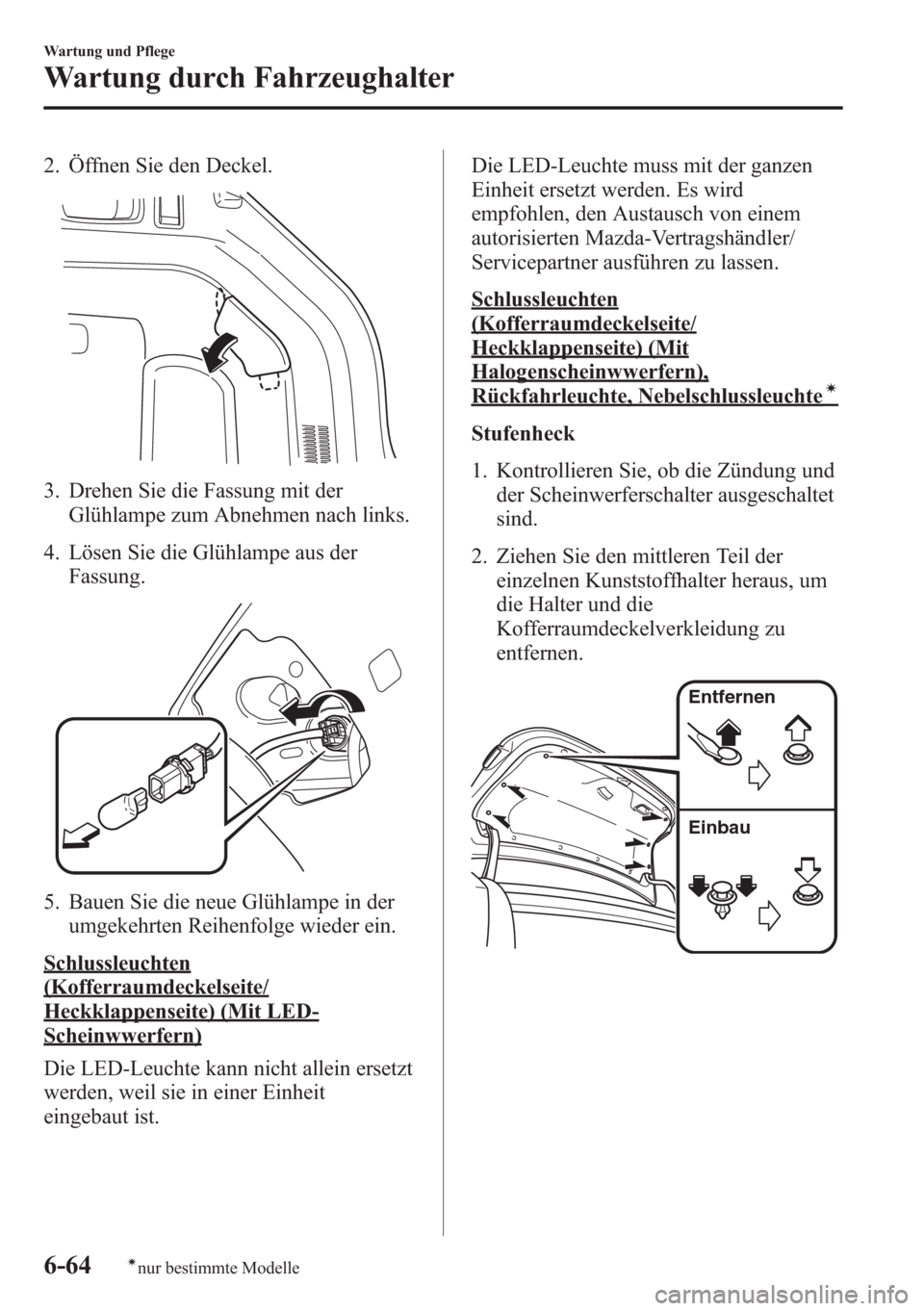

2. Öffnen Sie den Deckel.
3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.
5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite) (Mit LED-
Scheinwwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite) (Mit
Halogenscheinwwerfern),
Rückfahrleuchte, Nebelschlussleuchteí
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
einzelnen Kunststoffhalter heraus, um
die Halter und die
Kofferraumdeckelverkleidung zu
entfernen.
Entfernen
Einbau
6-64
Wartung und Pflege
ínur bestimmte Modelle
Wartung durch Fahrzeughalter

3.(Rückfahrscheinwerfer,
Nebelschlussleuchte)
Lösen Sie den Stecker von der
Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.
4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
5. Lösen Sie die Glühlampe aus der
Fassung.
Schlussleuchten
(Kofferraumdeckelseite)
Rückfahrscheinwerfer,
Nebelschlussleuchte
6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kombi
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Entfernen Sie die Abdeckung mit
einem umwickelten Schraubendreher.
3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-65

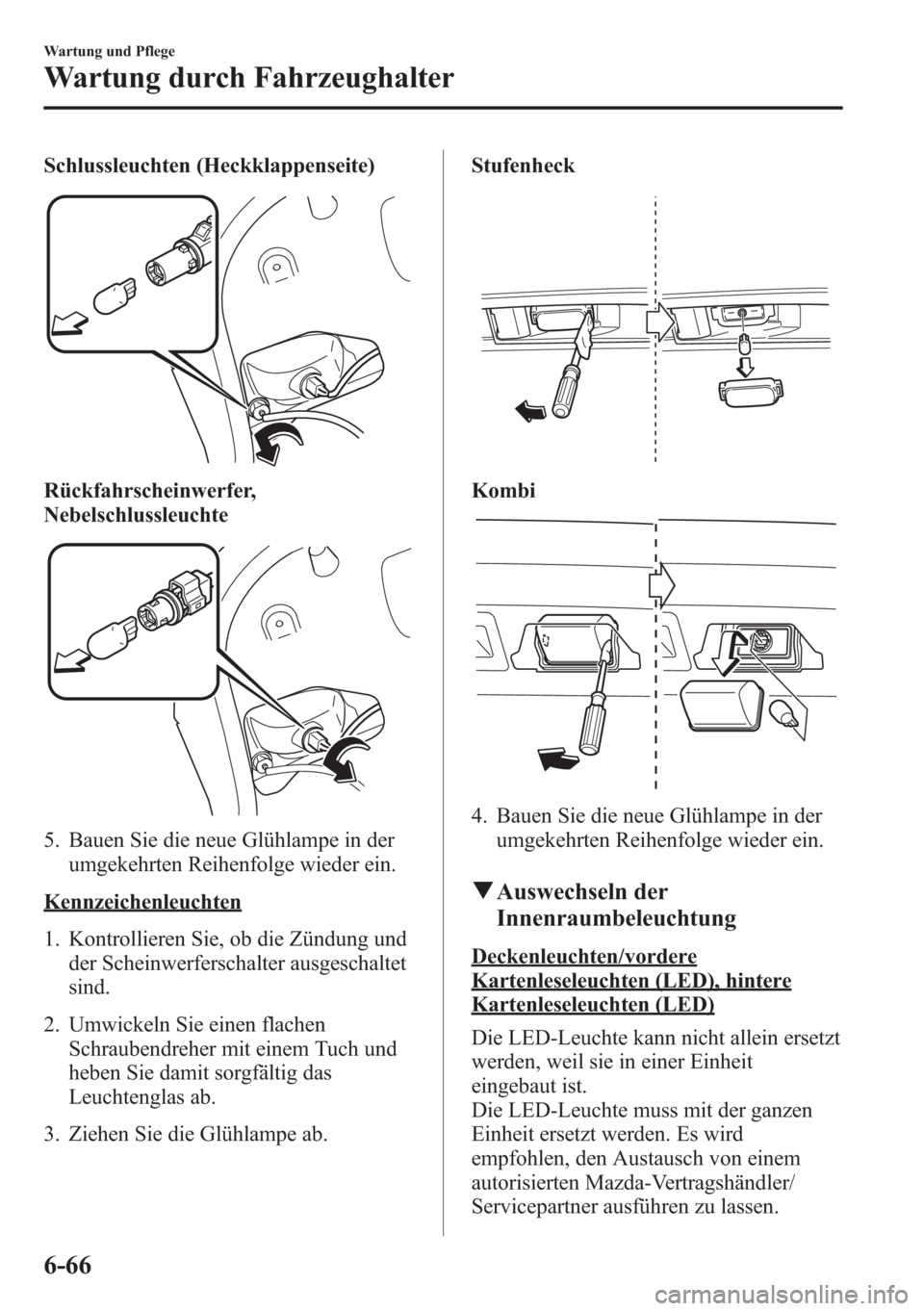

Schlussleuchten (Heckklappenseite)
Rückfahrscheinwerfer,
Nebelschlussleuchte
5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kennzeichenleuchten
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Umwickeln Sie einen flachen
Schraubendreher mit einem Tuch und
heben Sie damit sorgfältig das
Leuchtenglas ab.
3. Ziehen Sie die Glühlampe ab.Stufenheck
Kombi
4. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
qAuswechseln der
Innenraumbeleuchtung
Deckenleuchten/vordere
Kartenleseleuchten (LED), hintere
Kartenleseleuchten (LED)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.
Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
6-66
Wartung und Pflege
Wartung durch Fahrzeughalter

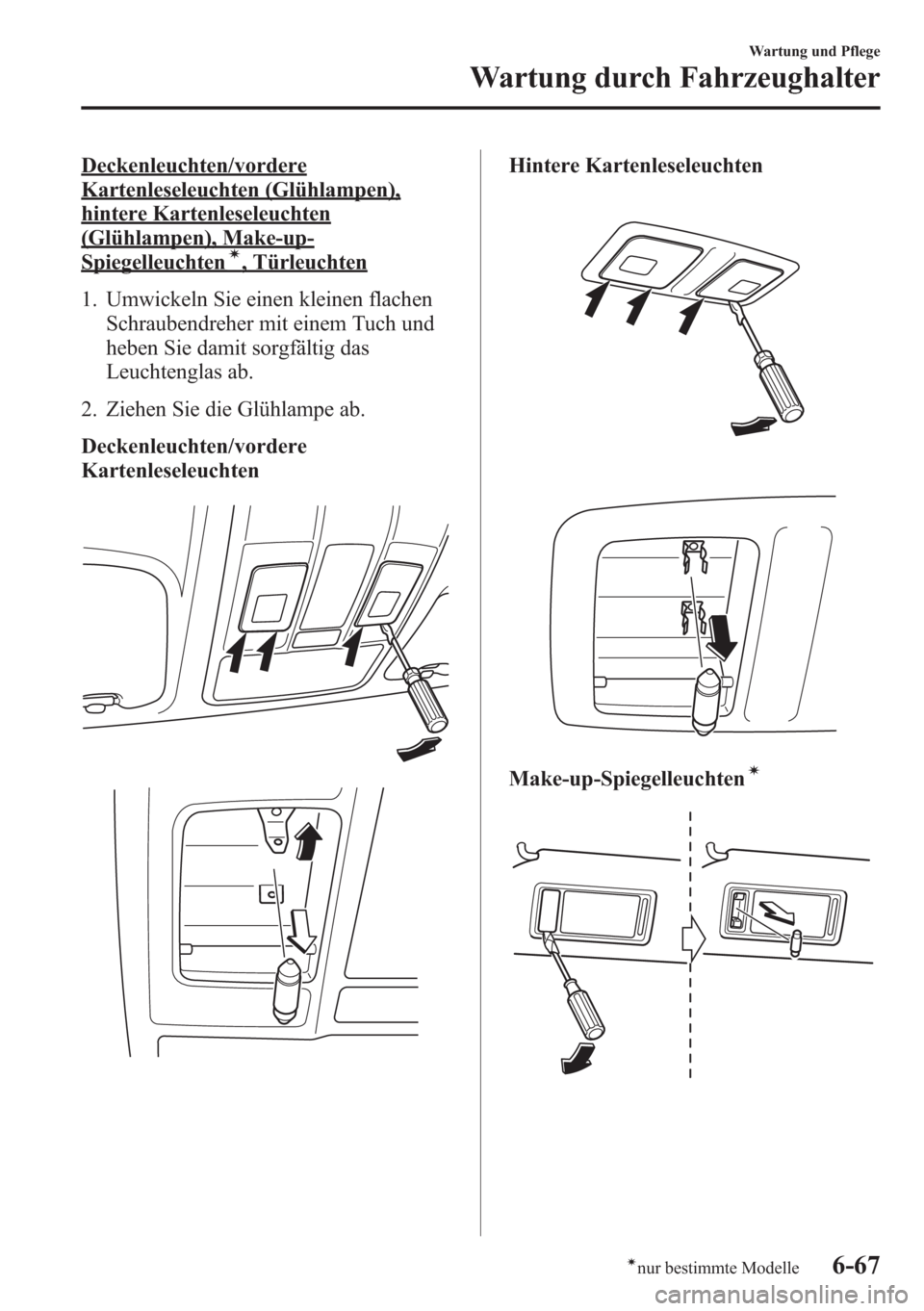

Deckenleuchten/vordere
Kartenleseleuchten (Glühlampen),
hintere Kartenleseleuchten
(Glühlampen), Make-up-
Spiegelleuchtení, Türleuchten
1. Umwickeln Sie einen kleinen flachen
Schraubendreher mit einem Tuch und
heben Sie damit sorgfältig das
Leuchtenglas ab.
2. Ziehen Sie die Glühlampe ab.
Deckenleuchten/vordere
Kartenleseleuchten
Hintere Kartenleseleuchten
Make-up-Spiegelleuchtení
Wartung und Pflege
Wartung durch Fahrzeughalter
6-67ínur bestimmte Modelle

Türleuchten
3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kofferraumleuchte (Stufenheck)
1. Drücken Sie zum Abnehmen auf beide
Seiten des Leuchtenglases.
2. Ziehen Sie die Glühlampe ab.
3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Gepäckraumleuchte (Kombi)
(LED)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit
eingebaut ist.Die LED-Leuchte muss mit der ganzen
Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
(Glühlampe)
1. Umwickeln Sie einen kleinen flachen
Schraubendreher mit einem Tuch, um
das Leuchtenglas nicht zu beschädigen
und heben Sie damit sorgfältig das
Leuchtenglas ab.
2. Lösen Sie den Stecker von der
Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.
6-68
Wartung und Pflege
Wartung durch Fahrzeughalter

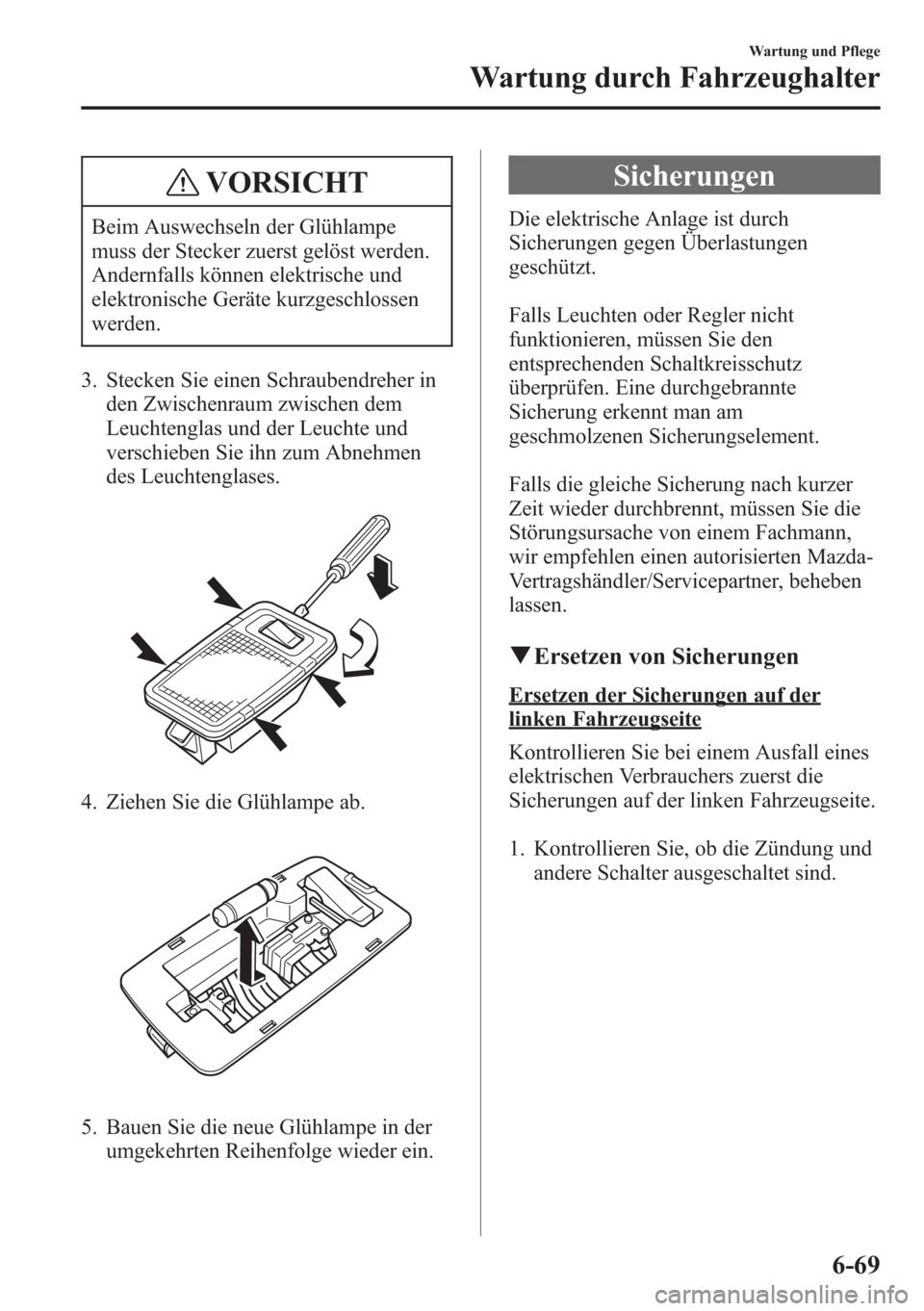

VORSICHT
Beim Auswechseln der Glühlampe
muss der Stecker zuerst gelöst werden.
Andernfalls können elektrische und
elektronische Geräte kurzgeschlossen
werden.
3. Stecken Sie einen Schraubendreher in
den Zwischenraum zwischen dem
Leuchtenglas und der Leuchte und
verschieben Sie ihn zum Abnehmen
des Leuchtenglases.
4. Ziehen Sie die Glühlampe ab.
5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Sicherungen
Die elektrische Anlage ist durch
Sicherungen gegen Überlastungen
geschützt.
Falls Leuchten oder Regler nicht
funktionieren, müssen Sie den
entsprechenden Schaltkreisschutz
überprüfen. Eine durchgebrannte
Sicherung erkennt man am
geschmolzenen Sicherungselement.
Falls die gleiche Sicherung nach kurzer
Zeit wieder durchbrennt, müssen Sie die
Störungsursache von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, beheben
lassen.
qErsetzen von Sicherungen
Ersetzen der Sicherungen auf der
linken Fahrzeugseite
Kontrollieren Sie bei einem Ausfall eines
elektrischen Verbrauchers zuerst die
Sicherungen auf der linken Fahrzeugseite.
1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-69
