2015 MAZDA MODEL 6 Betriebsanleitung (in German)

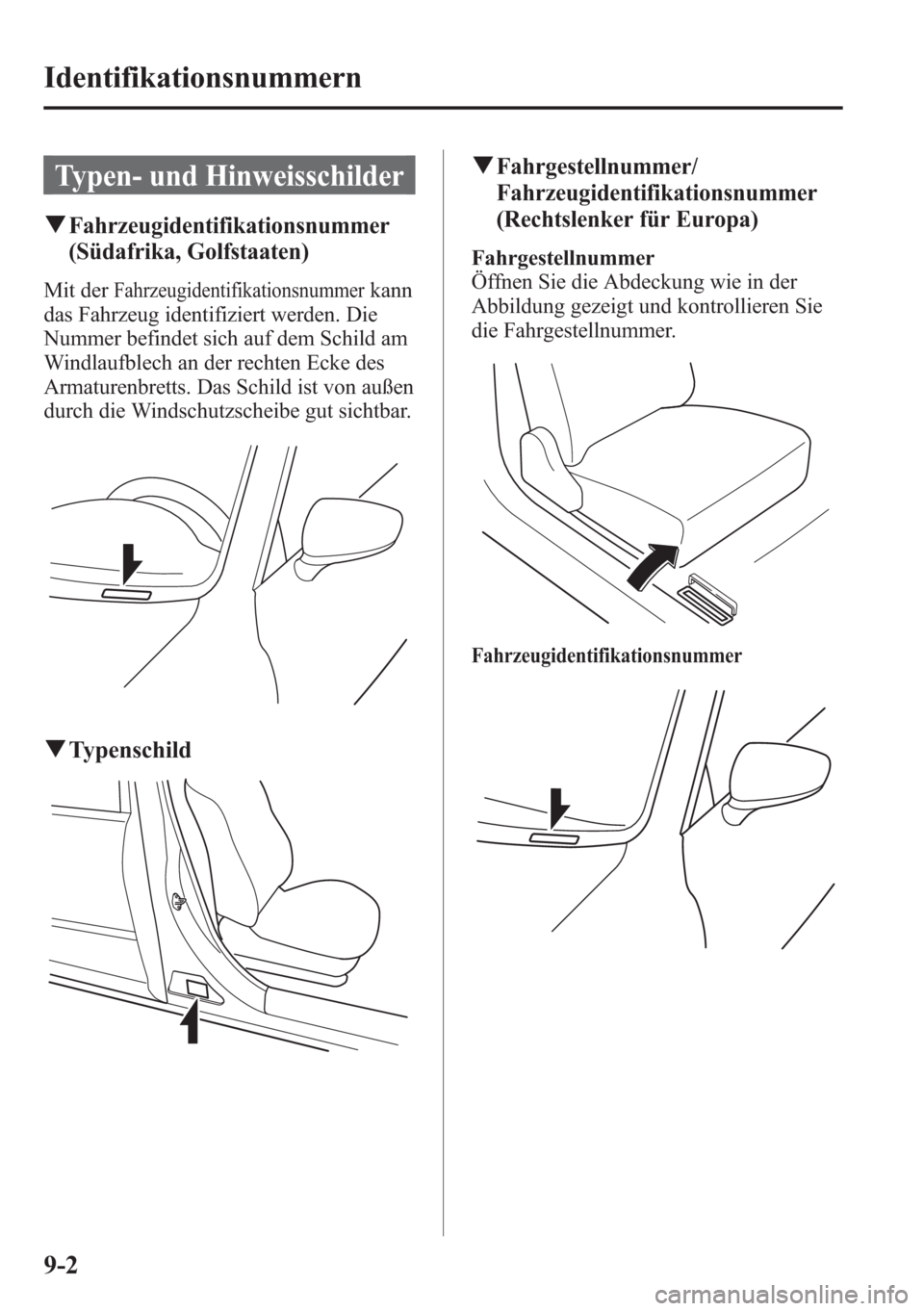

Typen- und Hinweisschilder
qFahrzeugidentifikationsnummer
(Südafrika, Golfstaaten)
Mit derFahrzeugidentifikationsnummerkann
das Fahrzeug identifiziert werden. Die
Nummer befindet sich auf dem Schild am
Windlaufblech an der rechten Ecke des
Armaturenbretts. Das Schild ist von außen
durch die Windschutzscheibe gut sichtbar.
qTypenschild
qFahrgestellnummer/
Fahrzeugidentifikationsnummer
(Rechtslenker für Europa)
Fahrgestellnummer
Öffnen Sie die Abdeckung wie in der
Abbildung gezeigt und kontrollieren Sie
die Fahrgestellnummer.
Fahrzeugidentifikationsnummer
9-2
Identifikationsnummern

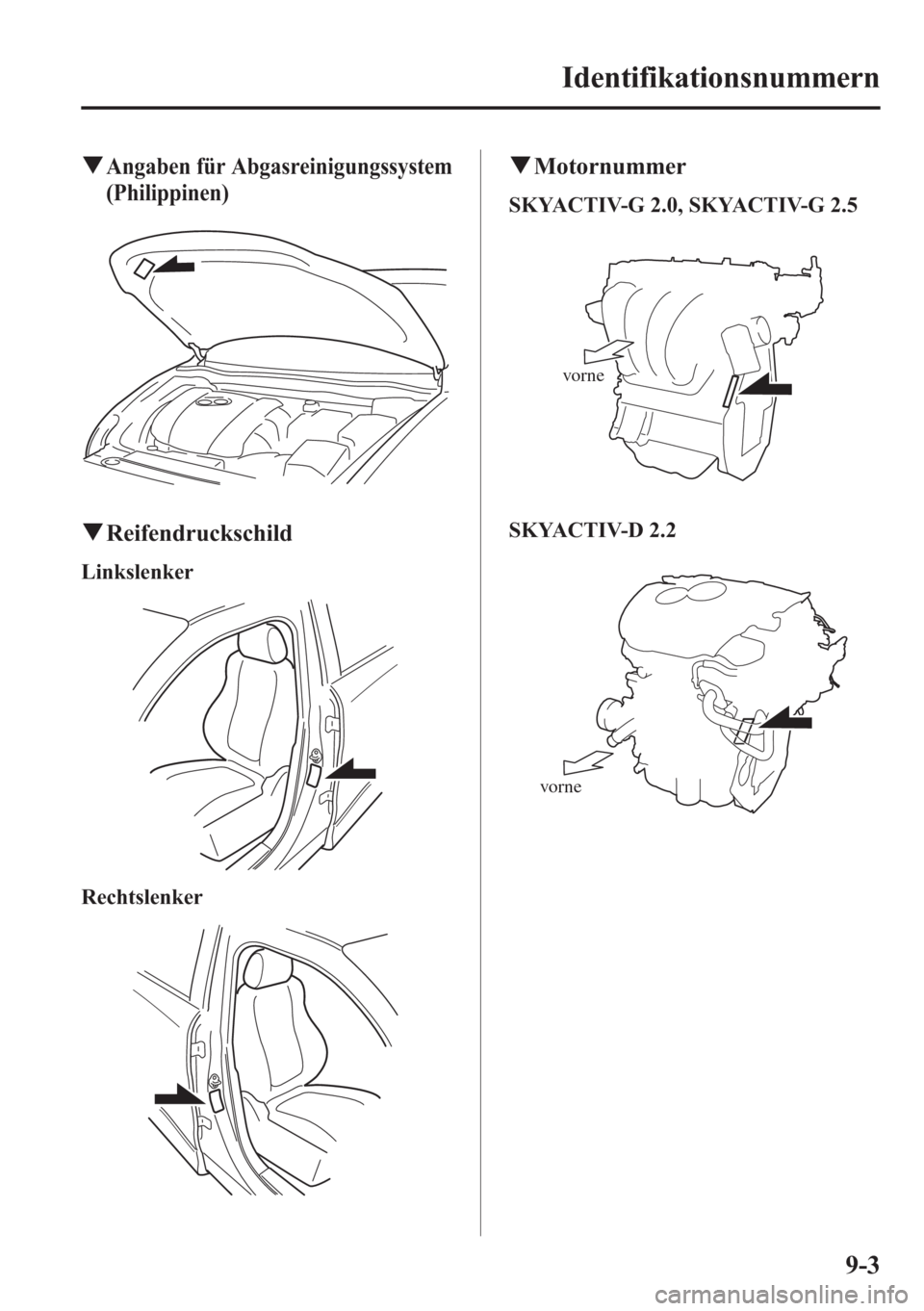

qAngaben für Abgasreinigungssystem
(Philippinen)
qReifendruckschild
Linkslenker
Rechtslenker
qMotornummer
SKYACTIV-G 2.0, SKYACTIV-G 2.5
vorne
SKYACTIV-D 2.2
vorne
Identifikationsnummern
9-3

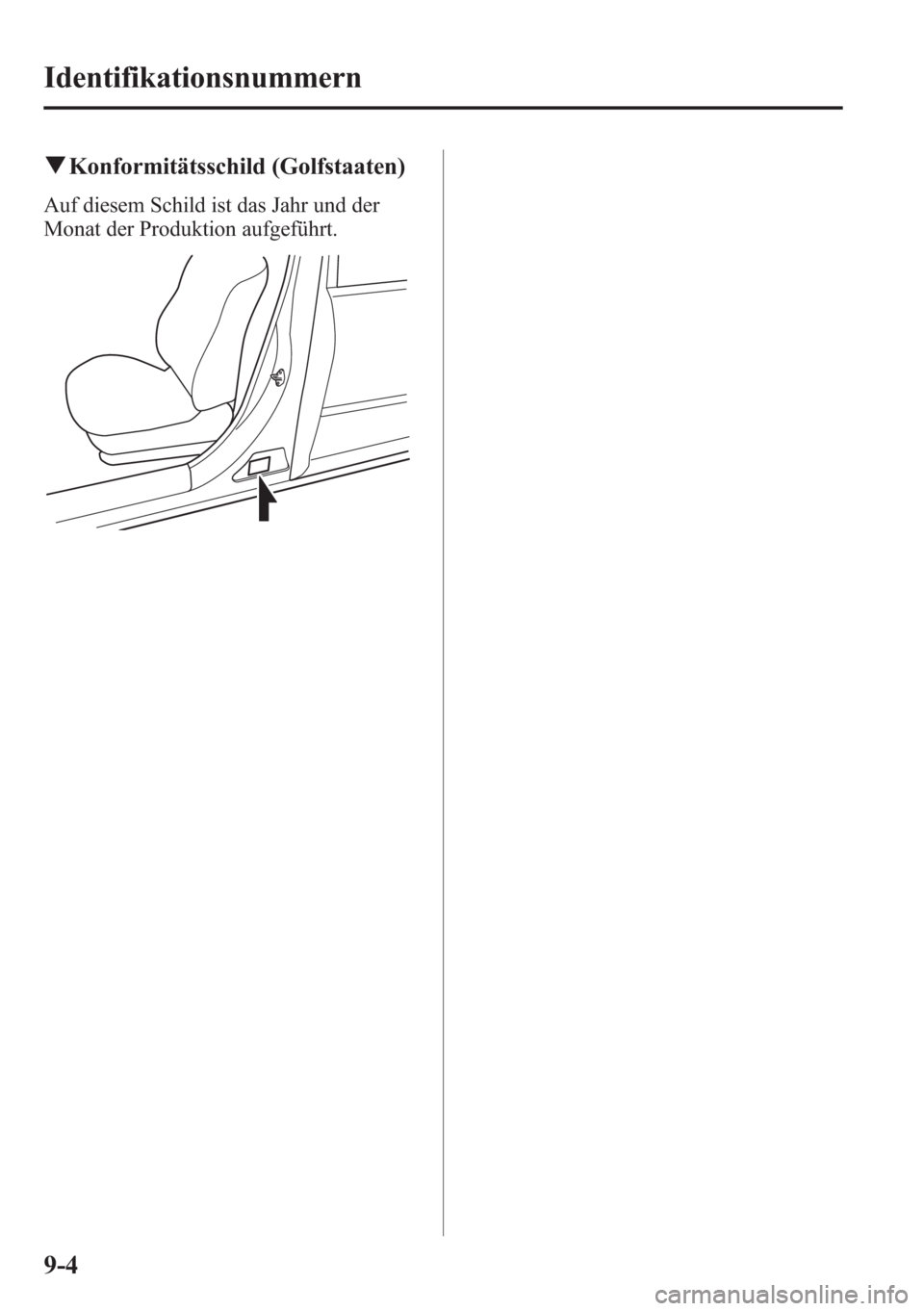

qKonformitätsschild (Golfstaaten)
Auf diesem Schild ist das Jahr und der
Monat der Produktion aufgeführt.
9-4
Identifikationsnummern

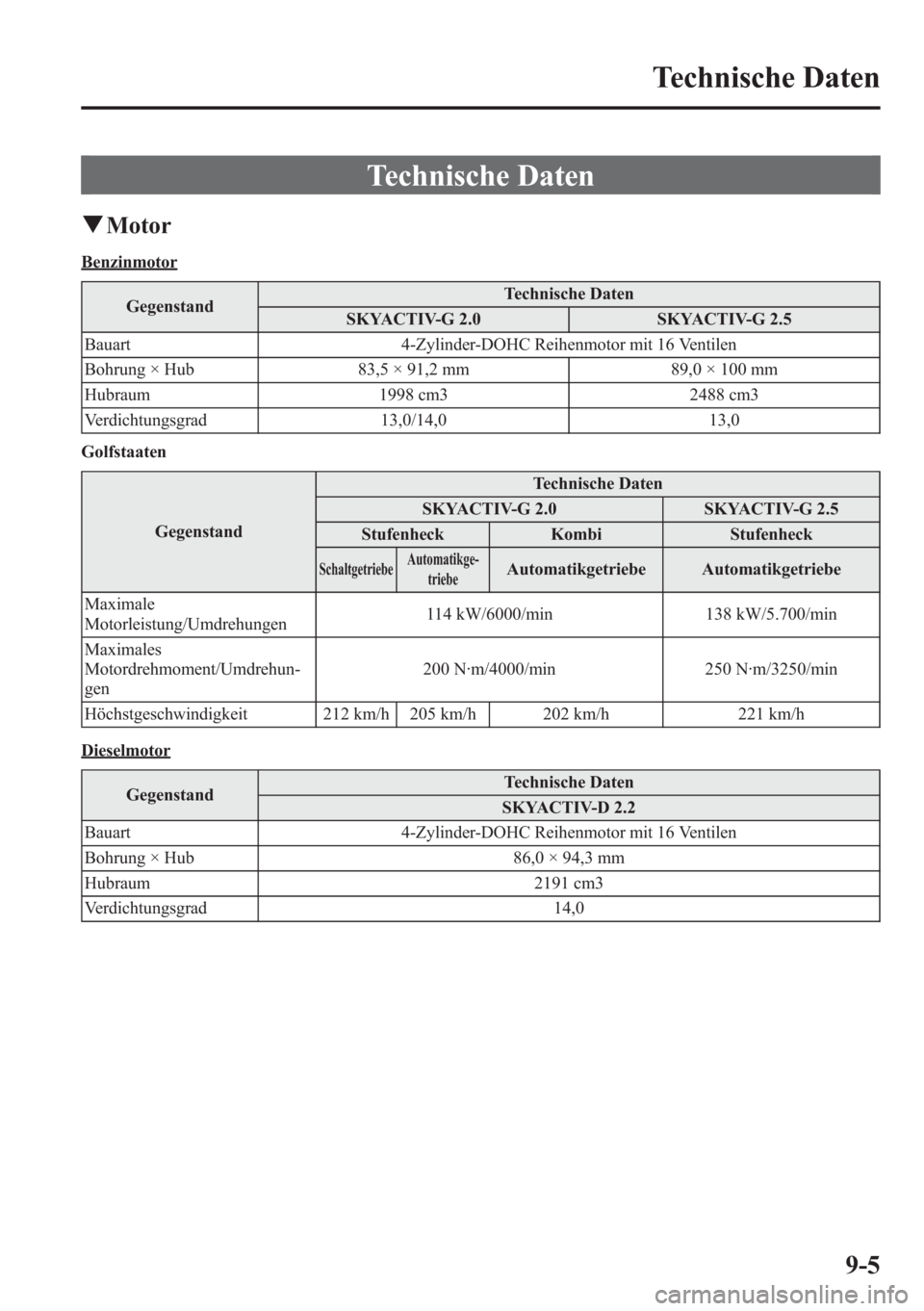

Technische Daten
qMotor
Benzinmotor
GegenstandTechnische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 83,5 × 91,2 mm 89,0 × 100 mm
Hubraum 1998 cm3 2488 cm3
Verdichtungsgrad 13,0/14,0 13,0
Golfstaaten
GegenstandTechnische Daten
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Stufenheck Kombi Stufenheck
SchaltgetriebeAutomatikge-
triebeAutomatikgetriebe Automatikgetriebe
Maximale
Motorleistung/Umdrehungen114 kW/6000/min 138 kW/5.700/min
Maximales
Motordrehmoment/Umdrehun-
gen200 N·m/4000/min 250 N·m/3250/min
Höchstgeschwindigkeit 212 km/h 205 km/h 202 km/h 221 km/h
Dieselmotor
GegenstandTechnische Daten
SKYACTIV-D 2.2
Bauart 4-Zylinder-DOHC Reihenmotor mit 16 Ventilen
Bohrung × Hub 86,0 × 94,3 mm
Hubraum 2191 cm3
Verdichtungsgrad 14,0
Technische Daten
9-5

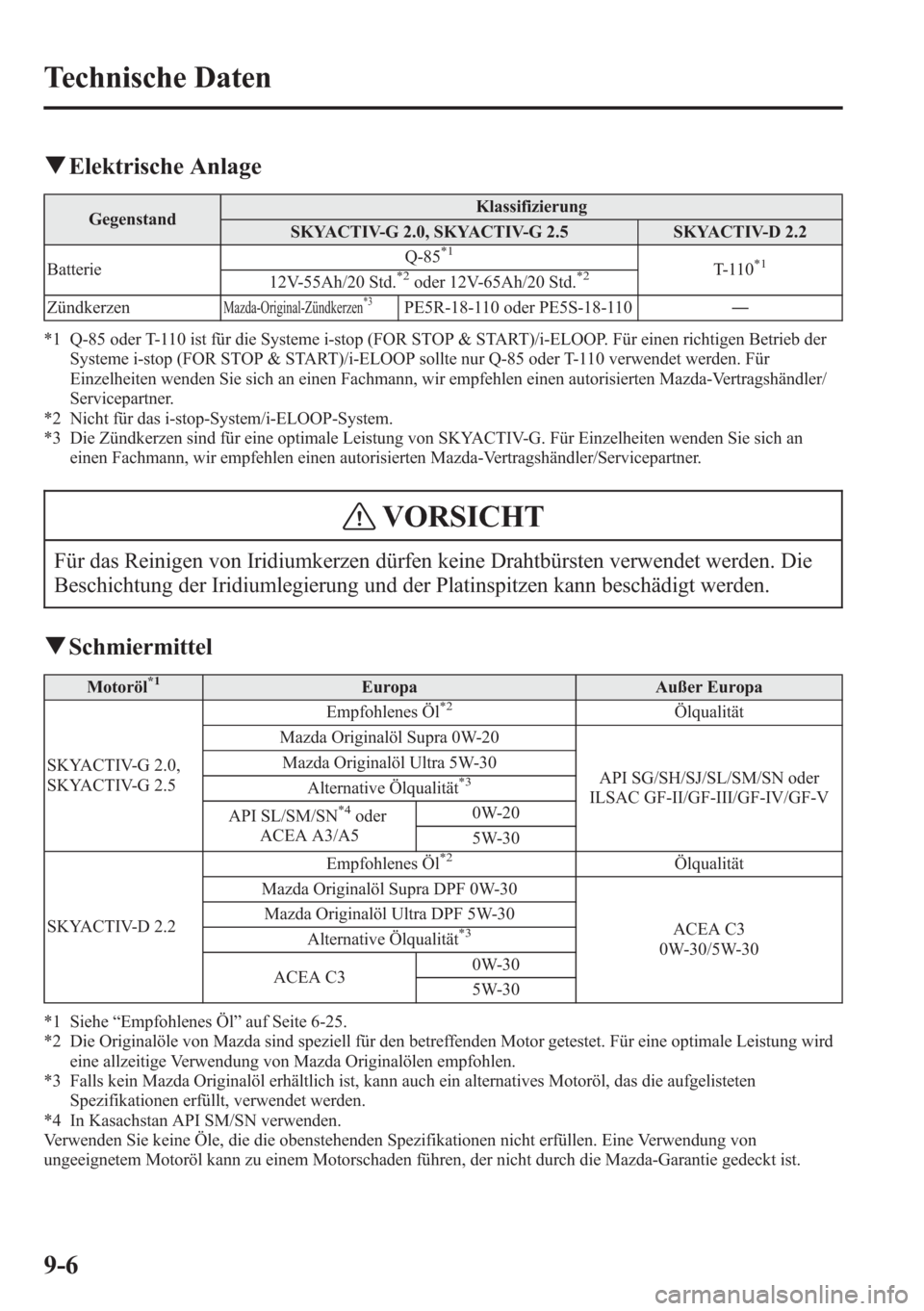

qElektrische Anlage
GegenstandKlassifizierung
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BatterieQ-85
*1T- 1 1 0*112V-55Ah/20 Std.*2oder 12V-65Ah/20 Std.*2
ZündkerzenMazda-Original-Zündkerzen*3PE5R-18-110 oder PE5S-18-110―
*1 Q-85 oder T-110 ist für die Systeme i-stop (FOR STOP & START)/i-ELOOP. Für einen richtigen Betrieb der
Systeme i-stop (FOR STOP & START)/i-ELOOP sollte nur Q-85 oder T-110 verwendet werden. Für
Einzelheiten wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
*2 Nicht für das i-stop-System/i-ELOOP-System.
*3 Die Zündkerzen sind für eine optimale Leistung von SKYACTIV-G. Für Einzelheiten wenden Sie sich an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
VORSICHT
Für das Reinigen von Iridiumkerzen dürfen keine Drahtbürsten verwendet werden. Die
Beschichtung der Iridiumlegierung und der Platinspitzen kann beschädigt werden.
qSchmiermittel
Motoröl*1Europa Außer Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Empfohlenes Öl*2Ölqualität
Mazda Originalöl Supra 0W-20
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Originalöl Ultra 5W-30
Alternative Ölqualität
*3
API SL/SM/SN*4oder
ACEA A3/A50W-20
5W-30
SKYACTIV-D 2.2Empfohlenes Öl
*2Ölqualität
Mazda Originalöl Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Mazda Originalöl Ultra DPF 5W-30
Alternative Ölqualität
*3
ACEA C30W-30
5W-30
*1 Siehe“Empfohlenes Öl”auf Seite 6-25.
*2 Die Originalöle von Mazda sind speziell für den betreffenden Motor getestet. Für eine optimale Leistung wird
eine allzeitige Verwendung von Mazda Originalölen empfohlen.
*3 Falls kein Mazda Originalöl erhältlich ist, kann auch ein alternatives Motoröl, das die aufgelisteten
Spezifikationen erfüllt, verwendet werden.
*4 In Kasachstan API SM/SN verwenden.
Verwenden Sie keine Öle, die die obenstehenden Spezifikationen nicht erfüllen. Eine Verwendung von
ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht durch die Mazda-Garantie gedeckt ist.
9-6
Technische Daten

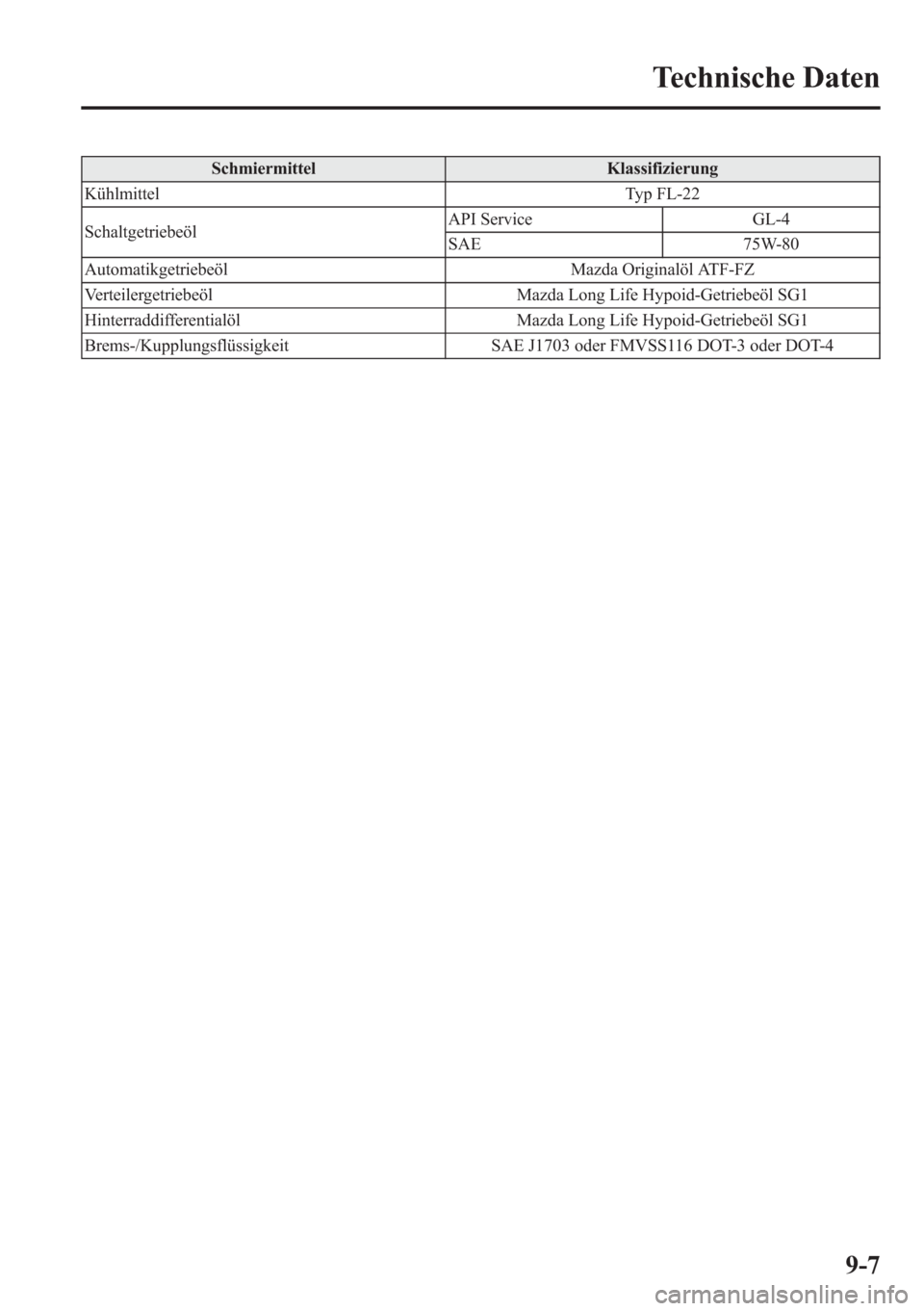

Schmiermittel Klassifizierung
Kühlmittel Typ FL-22
SchaltgetriebeölAPI Service GL-4
SAE 75W-80
Automatikgetriebeöl Mazda Originalöl ATF-FZ
Verteilergetriebeöl Mazda Long Life Hypoid-Getriebeöl SG1
Hinterraddifferentialöl Mazda Long Life Hypoid-Getriebeöl SG1
Brems-/Kupplungsflüssigkeit SAE J1703 oder FMVSS116 DOT-3 oder DOT-4
Technische Daten
9-7

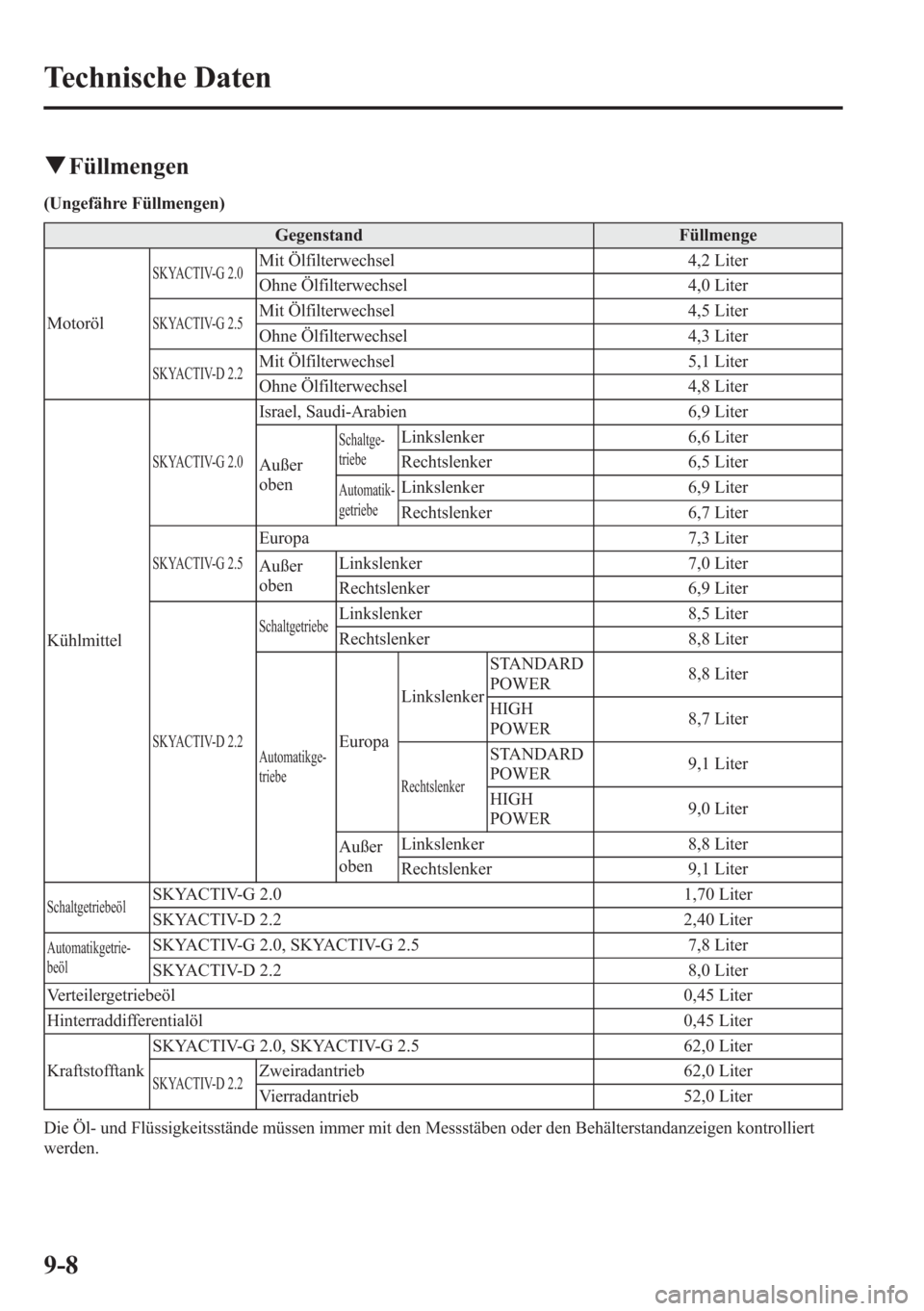

qFüllmengen
(Ungefähre Füllmengen)
Gegenstand Füllmenge
Motoröl
SKYACTIV-G 2.0Mit Ölfilterwechsel 4,2 Liter
Ohne Ölfilterwechsel 4,0 Liter
SKYACTIV-G 2.5Mit Ölfilterwechsel 4,5 Liter
Ohne Ölfilterwechsel 4,3 Liter
SKYACTIV-D 2.2Mit Ölfilterwechsel 5,1 Liter
Ohne Ölfilterwechsel 4,8 Liter
Kühlmittel
SKYACTIV-G 2.0
Israel, Saudi-Arabien 6,9 Liter
Außer
oben
Schaltge-
triebeLinkslenker 6,6 Liter
Rechtslenker 6,5 Liter
Automatik-
getriebeLinkslenker 6,9 Liter
Rechtslenker 6,7 Liter
SKYACTIV-G 2.5
Europa 7,3 Liter
Außer
obenLinkslenker 7,0 Liter
Rechtslenker 6,9 Liter
SKYACTIV-D 2.2Schaltgetriebe
Linkslenker 8,5 Liter
Rechtslenker 8,8 Liter
Automatikge-
triebeEuropaLinkslenkerSTANDARD
POWER8,8 Liter
HIGH
POWER8,7 Liter
Rechtslenker
STANDARD
POWER9,1 Liter
HIGH
POWER9,0 Liter
Außer
obenLinkslenker 8,8 Liter
Rechtslenker 9,1 Liter
SchaltgetriebeölSKYACTIV-G 2.0 1,70 Liter
SKYACTIV-D 2.2 2,40 Liter
Automatikgetrie-
beölSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 Liter
SKYACTIV-D 2.2 8,0 Liter
Verteilergetriebeöl 0,45 Liter
Hinterraddifferentialöl 0,45 Liter
KraftstofftankSKYACTIV-G 2.0, SKYACTIV-G 2.5 62,0 Liter
SKYACTIV-D 2.2Zweiradantrieb 62,0 Liter
Vierradantrieb 52,0 Liter
Die Öl- und Flüssigkeitsstände müssen immer mit den Messstäben oder den Behälterstandanzeigen kontrolliert
werden.
9-8
Technische Daten

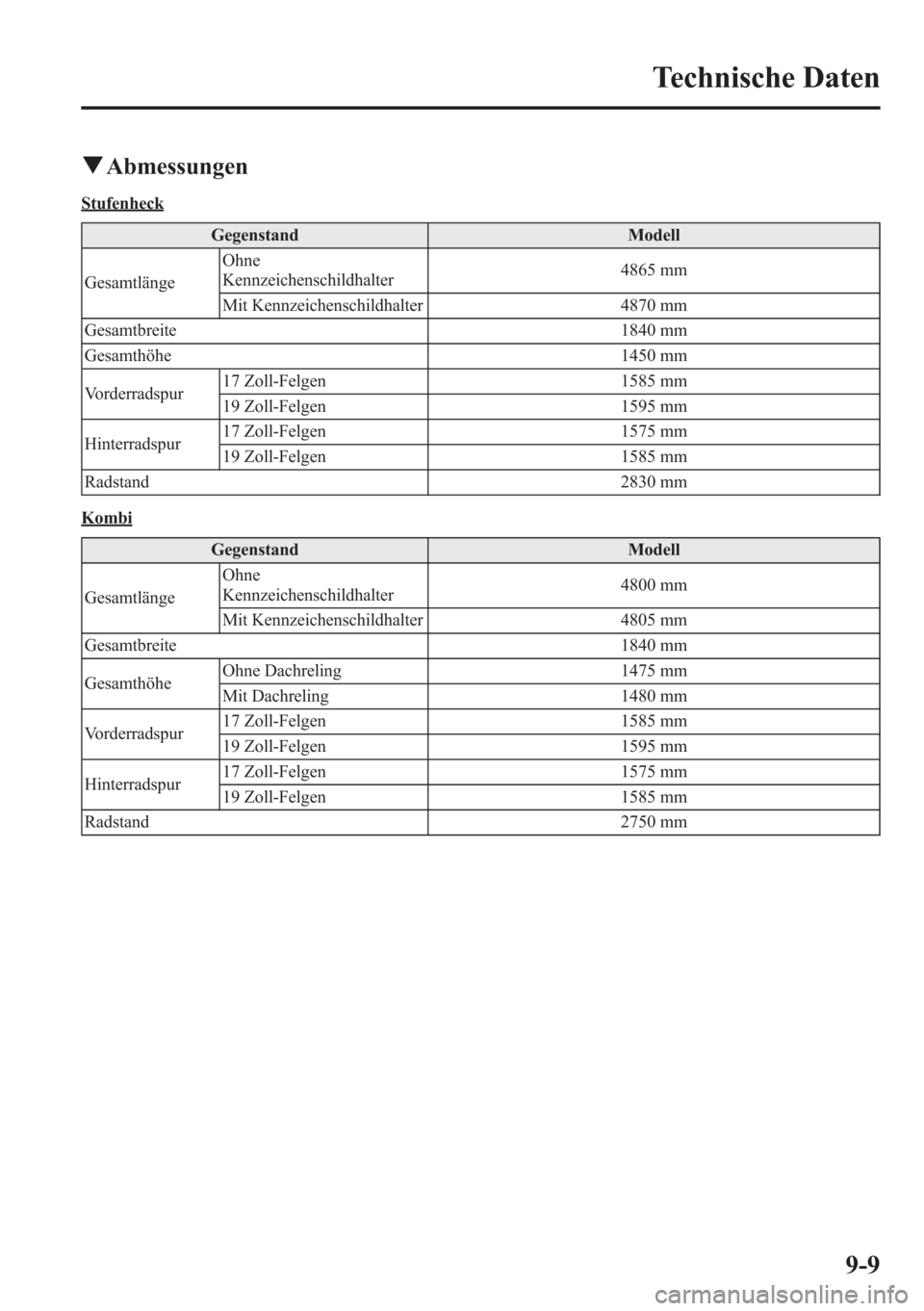

qAbmessungen
Stufenheck
Gegenstand Modell
GesamtlängeOhne
Kennzeichenschildhalter4865 mm
Mit Kennzeichenschildhalter 4870 mm
Gesamtbreite 1840 mm
Gesamthöhe 1450 mm
Vorderradspur17 Zoll-Felgen 1585 mm
19 Zoll-Felgen 1595 mm
Hinterradspur17 Zoll-Felgen 1575 mm
19 Zoll-Felgen 1585 mm
Radstand 2830 mm
Kombi
Gegenstand Modell
GesamtlängeOhne
Kennzeichenschildhalter4800 mm
Mit Kennzeichenschildhalter 4805 mm
Gesamtbreite 1840 mm
GesamthöheOhne Dachreling 1475 mm
Mit Dachreling 1480 mm
Vorderradspur17 Zoll-Felgen 1585 mm
19 Zoll-Felgen 1595 mm
Hinterradspur17 Zoll-Felgen 1575 mm
19 Zoll-Felgen 1585 mm
Radstand 2750 mm
Technische Daten
9-9
