2015 MAZDA MODEL 6 Betriebsanleitung (in German)

Signal Warn- und Anzeigeleuchten Seite
Sicherheitsgurtwarnleuchte 4-58
Türwarndisplay 4-60
Kofferraumdeckel- bzw. Heckklappenwarndisplay 4-61
Geschwindigkeitswarndisplay 4-29
Waschflüssigkeitsstandwarndisplay 4-61
Reifendruckwarnleuchte 4-61
KEY-Display 4-63
Warnleuchte (gelb)/Kontrollleuchte (grün) der adaptiven LED-Scheinwerfer 4-66
Fernlichtregulierwarnleuchte (HBC) (gelb)/Kontrollleuchte (grün) 4-66
Glühkerzenkontrollleuchte 4-67
Diesel-Partikel-Filterdisplay 4-67
Schlüsseldisplay 4-68
Warndisplay für niedrige Umgebungstemperatur 4-69
TCS/DSC-Kontrollleuchte 4-69
4-42
Beim Fahren
Armaturenbrett und Anzeigen

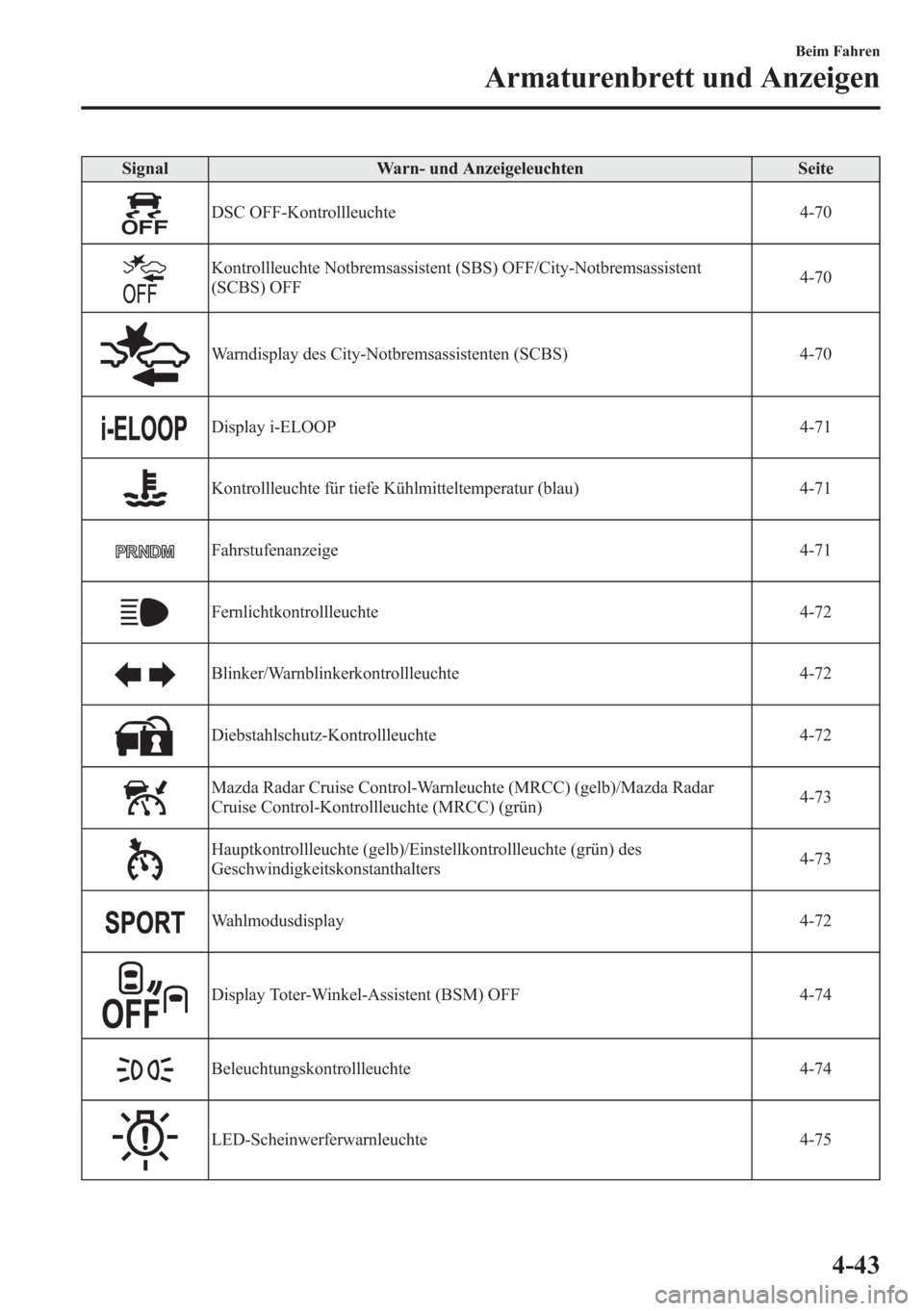

Signal Warn- und Anzeigeleuchten Seite
DSC OFF-Kontrollleuchte 4-70
Kontrollleuchte Notbremsassistent (SBS) OFF/City-Notbremsassistent
(SCBS) OFF4-70
Warndisplay des City-Notbremsassistenten (SCBS) 4-70
Display i-ELOOP 4-71
Kontrollleuchte für tiefe Kühlmitteltemperatur (blau) 4-71
Fahrstufenanzeige 4-71
Fernlichtkontrollleuchte 4-72
Blinker/Warnblinkerkontrollleuchte 4-72
Diebstahlschutz-Kontrollleuchte 4-72
Mazda Radar Cruise Control-Warnleuchte (MRCC) (gelb)/Mazda Radar
Cruise Control-Kontrollleuchte (MRCC) (grün)4-73
Hauptkontrollleuchte (gelb)/Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters4-73
Wahlmodusdisplay 4-72
Display Toter-Winkel-Assistent (BSM) OFF 4-74
Beleuchtungskontrollleuchte 4-74
LED-Scheinwerferwarnleuchte 4-75
Beim Fahren
Armaturenbrett und Anzeigen
4-43

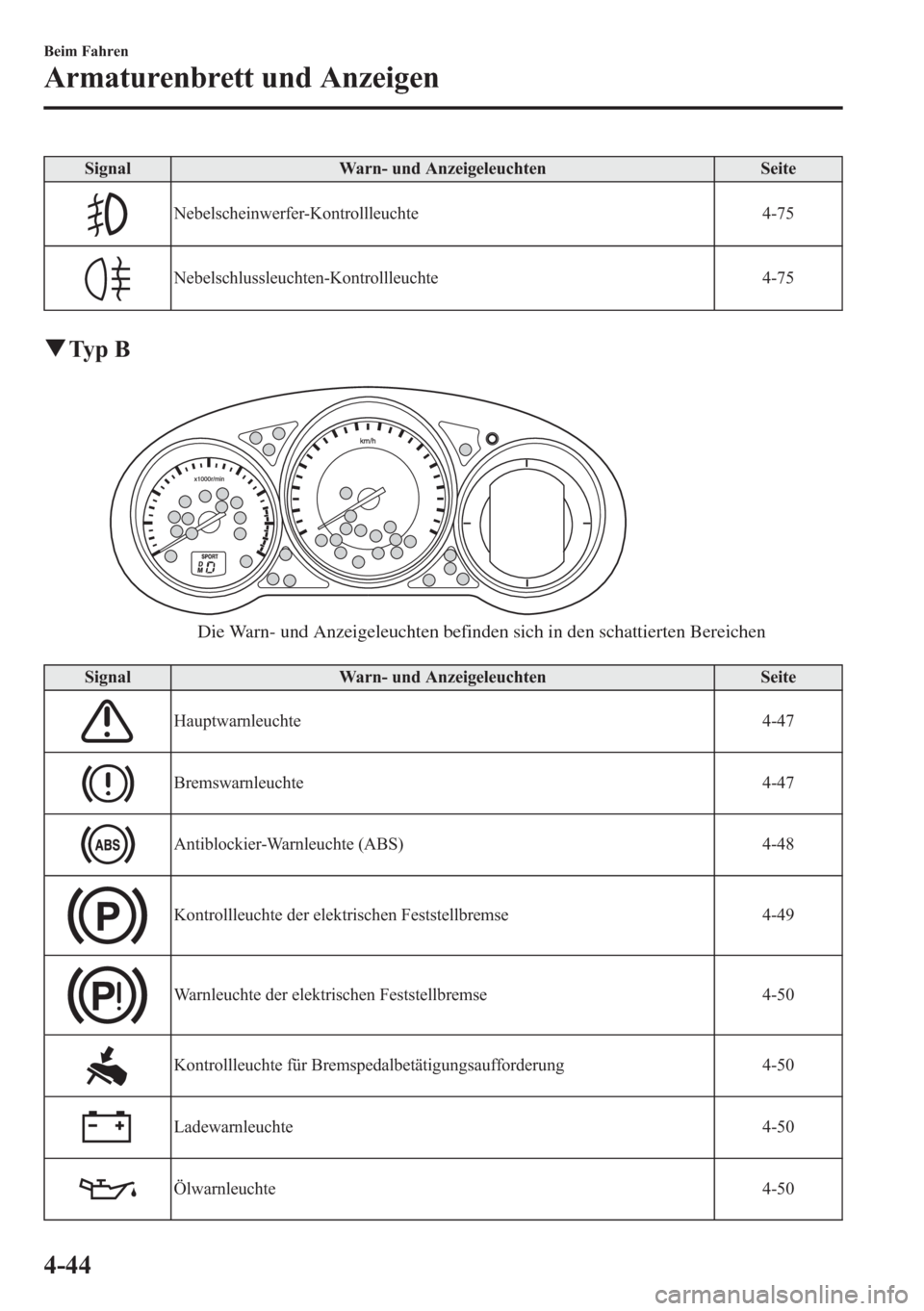

Signal Warn- und Anzeigeleuchten Seite
Nebelscheinwerfer-Kontrollleuchte 4-75
Nebelschlussleuchten-Kontrollleuchte 4-75
qTy p B
Die Warn- und Anzeigeleuchten befinden sich in den schattierten Bereichen
Signal Warn- und Anzeigeleuchten Seite
Hauptwarnleuchte 4-47
Bremswarnleuchte 4-47
Antiblockier-Warnleuchte (ABS) 4-48
Kontrollleuchte der elektrischen Feststellbremse 4-49
Warnleuchte der elektrischen Feststellbremse 4-50
Kontrollleuchte für Bremspedalbetätigungsaufforderung 4-50
Ladewarnleuchte 4-50
Ölwarnleuchte 4-50
4-44
Beim Fahren
Armaturenbrett und Anzeigen

Signal Warn- und Anzeigeleuchten Seite
Motorwarnleuchte 4-51
Warnleuchte für hohe Kühlmitteltemperatur (rot) 4-52
i-stop-Warnleuchte (gelb)/i-stop-Kontrollleuchte (grün) 4-52
Warnleuchte des Spurhalteassistenten (LDWS) 4-54
Spurhalte-Kontrollleuchte (LDWS) OFF 4-55
Automatikgetriebewarnleuchte 4-56
Servolenkungsausfall-Kontrollleuchte 4-57
Airbag/Vordersitzgurtstraffer-Warnleuchte 4-57
Kraftstoffstandwarnleuchte 4-58
Sicherheitsgurtwarnleuchte 4-58
Türwarnleuchte 4-60
120 km/h-Warnleuchte 4-61
Geschwindigkeitswarndisplay 4-29
Waschflüssigkeitsstandwarnleuchte 4-61
Reifendruckwarnleuchte 4-61
KEY-Warnleuchte (rot)/Kontrollleuchte (grün) 4-63
Beim Fahren
Armaturenbrett und Anzeigen
4-45

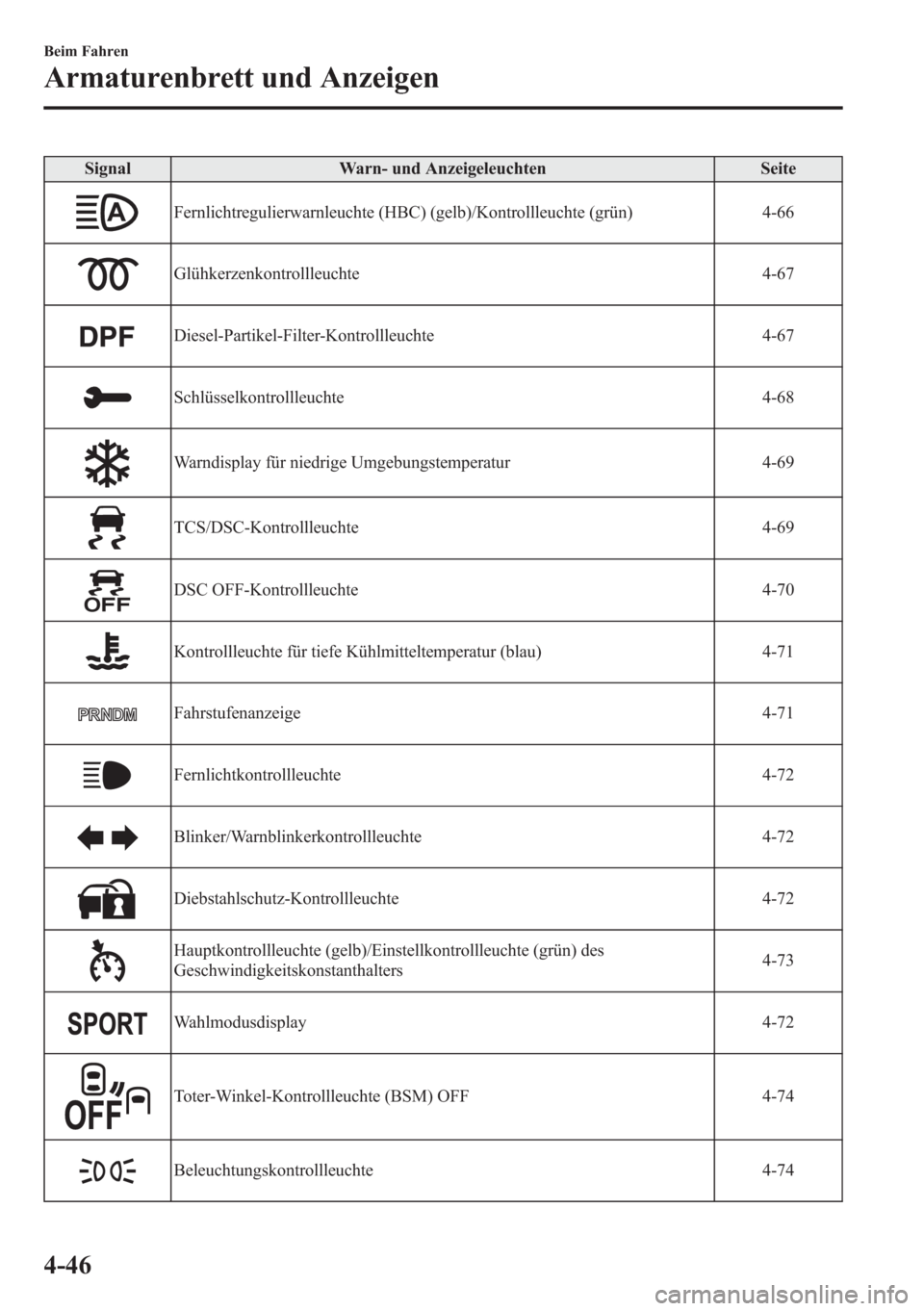

Signal Warn- und Anzeigeleuchten Seite
Fernlichtregulierwarnleuchte (HBC) (gelb)/Kontrollleuchte (grün) 4-66
Glühkerzenkontrollleuchte 4-67
Diesel-Partikel-Filter-Kontrollleuchte 4-67
Schlüsselkontrollleuchte 4-68
Warndisplay für niedrige Umgebungstemperatur 4-69
TCS/DSC-Kontrollleuchte 4-69
DSC OFF-Kontrollleuchte 4-70
Kontrollleuchte für tiefe Kühlmitteltemperatur (blau) 4-71
Fahrstufenanzeige 4-71
Fernlichtkontrollleuchte 4-72
Blinker/Warnblinkerkontrollleuchte 4-72
Diebstahlschutz-Kontrollleuchte 4-72
Hauptkontrollleuchte (gelb)/Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters4-73
Wahlmodusdisplay 4-72
Toter-Winkel-Kontrollleuchte (BSM) OFF 4-74
Beleuchtungskontrollleuchte 4-74
4-46
Beim Fahren
Armaturenbrett und Anzeigen

Signal Warn- und Anzeigeleuchten Seite
LED-Scheinwerferwarnleuchte 4-75
Nebelscheinwerfer-Kontrollleuchte 4-75
Nebelschlussleuchten-Kontrollleuchte 4-75

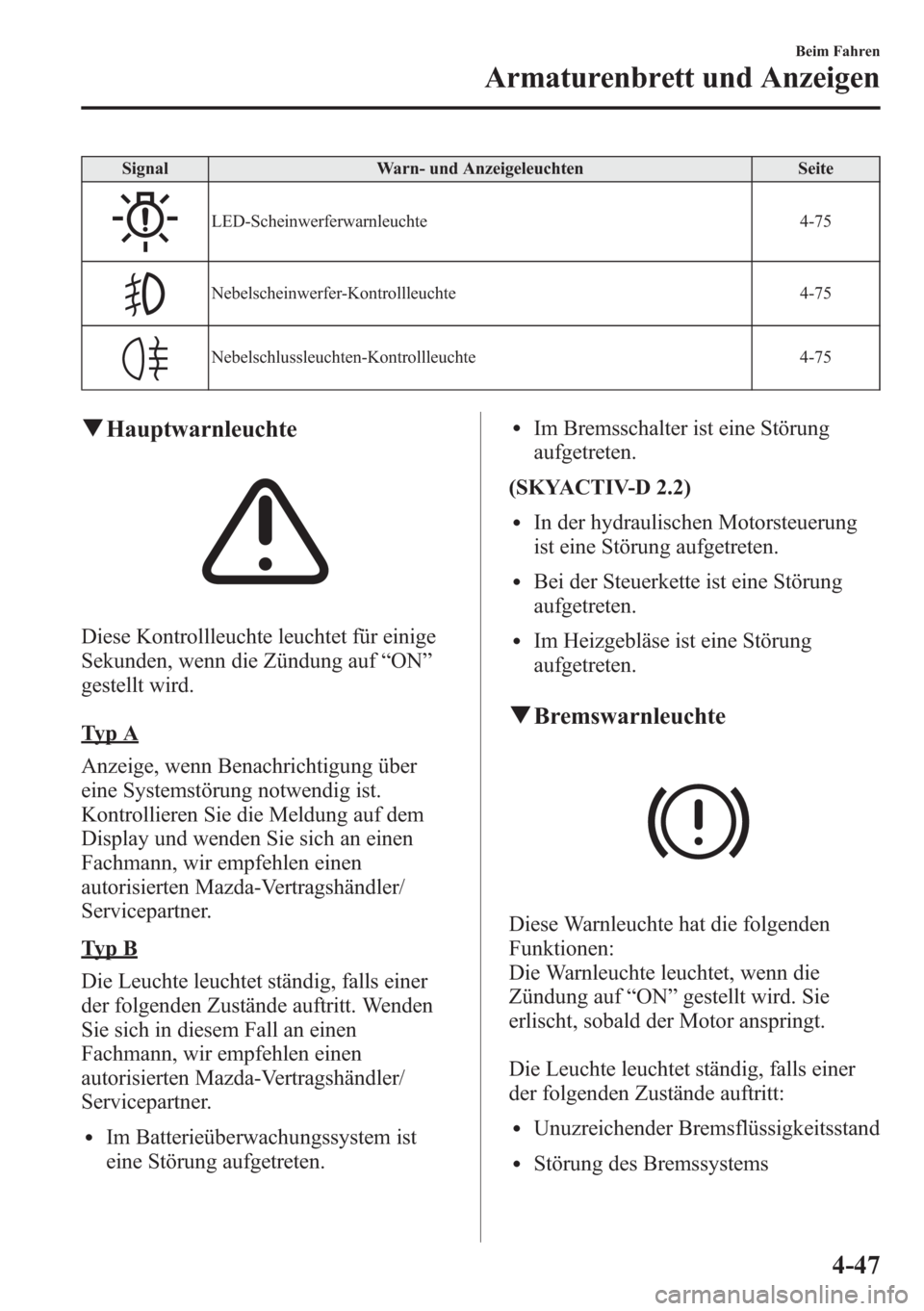

qHauptwarnleuchte
Diese Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Ty p A
Anzeige, wenn Benachrichtigung über
eine Systemstörung notwendig ist.
Kontrollieren Sie die Meldung auf dem
Display und wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Die Leuchte leuchtet ständig, falls einer
der folgenden Zustände auftritt. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lIm Batterieüberwachungssystem ist
eine Störung aufgetreten.
lIm Bremsschalter ist eine Störung
aufgetreten.
(SKYACTIV-D 2.2)
lIn der hydraulischen Motorsteuerung
ist eine Störung aufgetreten.
lBei der Steuerkette ist eine Störung
aufgetreten.
lIm Heizgebläse ist eine Störung
aufgetreten.
qBremswarnleuchte
Diese Warnleuchte hat die folgenden
Funktionen:
Die Warnleuchte leuchtet, wenn die
Zündung auf“ON”gestellt wird. Sie
erlischt, sobald der Motor anspringt.
Die Leuchte leuchtet ständig, falls einer
der folgenden Zustände auftritt:
lUnuzreichender Bremsflüssigkeitsstand
lStörung des Bremssystems
Beim Fahren
Armaturenbrett und Anzeigen
4-47

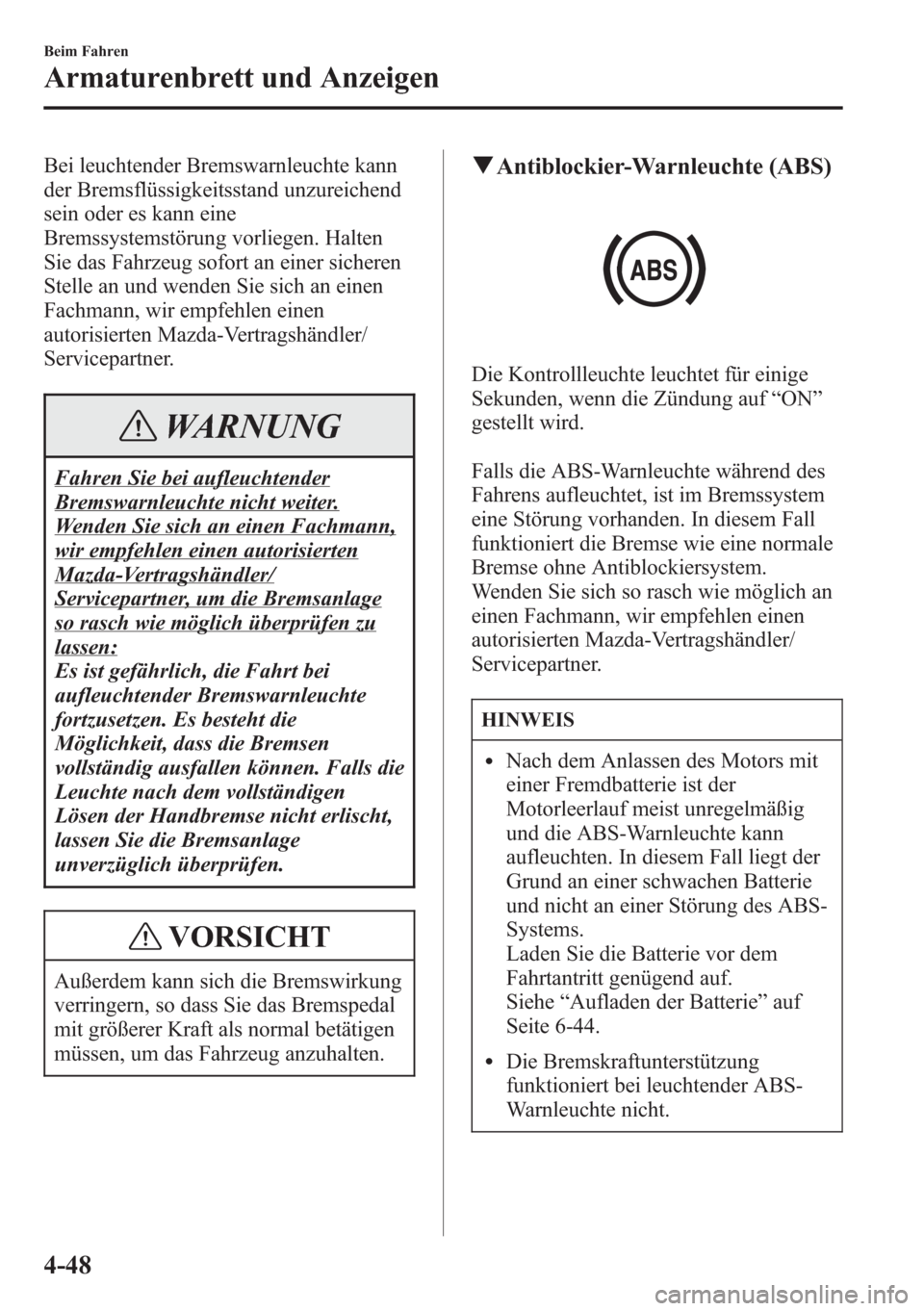

Bei leuchtender Bremswarnleuchte kann
der Bremsflüssigkeitsstand unzureichend
sein oder es kann eine
Bremssystemstörung vorliegen. Halten
Sie das Fahrzeug sofort an einer sicheren
Stelle an und wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
WARNUNG
Fahren Sie bei aufleuchtender
Bremswarnleuchte nicht weiter.
Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, um die Bremsanlage
so rasch wie möglich überprüfen zu
lassen:
Es ist gefährlich, die Fahrt bei
aufleuchtender Bremswarnleuchte
fortzusetzen. Es besteht die
Möglichkeit, dass die Bremsen
vollständig ausfallen können. Falls die
Leuchte nach dem vollständigen
Lösen der Handbremse nicht erlischt,
lassen Sie die Bremsanlage
unverzüglich überprüfen.
VORSICHT
Außerdem kann sich die Bremswirkung
verringern, so dass Sie das Bremspedal
mit größerer Kraft als normal betätigen
müssen, um das Fahrzeug anzuhalten.
qAntiblockier-Warnleuchte (ABS)
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Falls die ABS-Warnleuchte während des
Fahrens aufleuchtet, ist im Bremssystem
eine Störung vorhanden. In diesem Fall
funktioniert die Bremse wie eine normale
Bremse ohne Antiblockiersystem.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
HINWEIS
lNach dem Anlassen des Motors mit
einer Fremdbatterie ist der
Motorleerlauf meist unregelmäßig
und die ABS-Warnleuchte kann
aufleuchten. In diesem Fall liegt der
Grund an einer schwachen Batterie
und nicht an einer Störung des ABS-
Systems.
Laden Sie die Batterie vor dem
Fahrtantritt genügend auf.
Siehe“Aufladen der Batterie”auf
Seite 6-44.
lDie Bremskraftunterstützung
funktioniert bei leuchtender ABS-
Warnleuchte nicht.
4-48
Beim Fahren
Armaturenbrett und Anzeigen

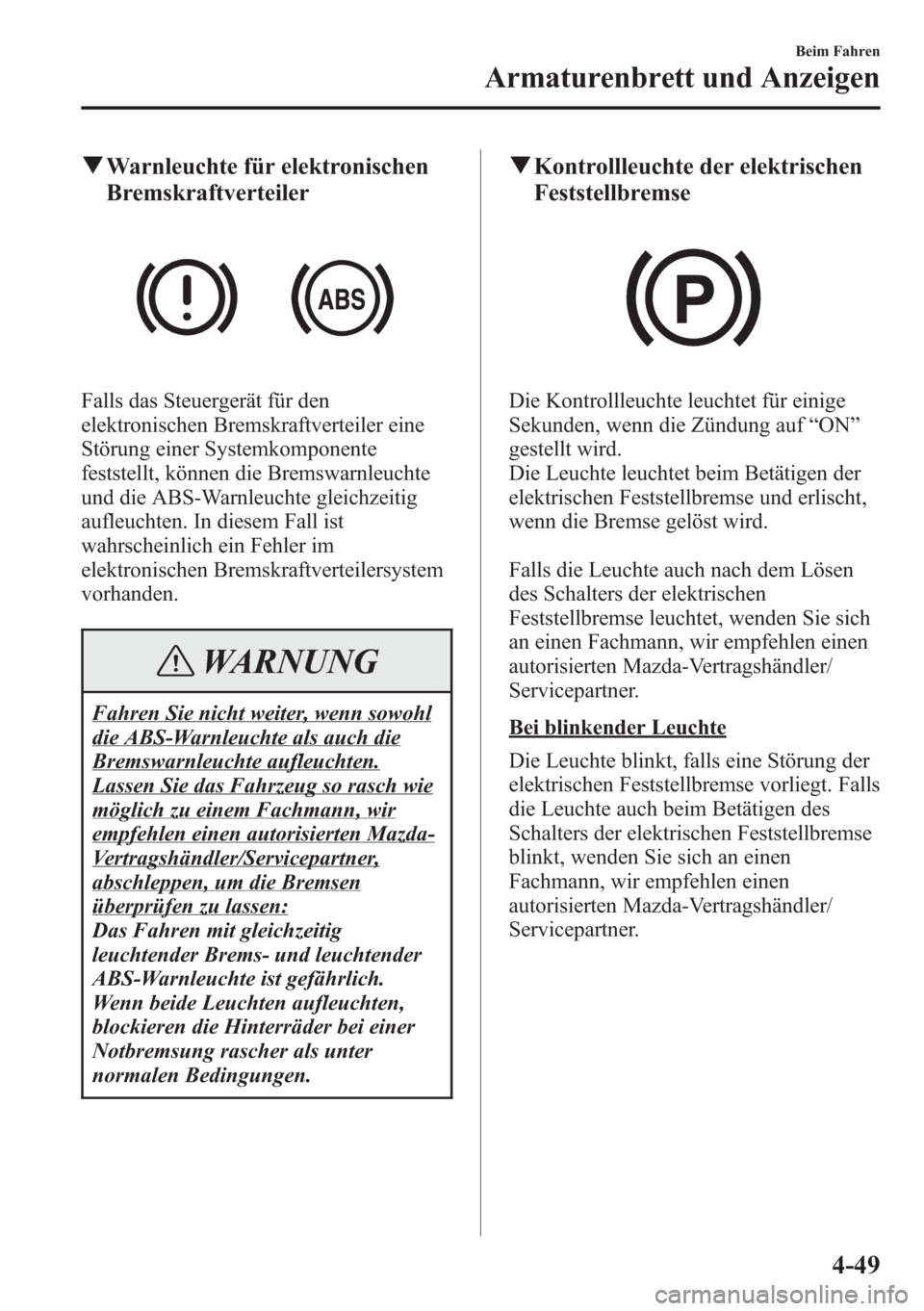

qWarnleuchte für elektronischen
Bremskraftverteiler
Falls das Steuergerät für den
elektronischen Bremskraftverteiler eine
Störung einer Systemkomponente
feststellt, können die Bremswarnleuchte
und die ABS-Warnleuchte gleichzeitig
aufleuchten. In diesem Fall ist
wahrscheinlich ein Fehler im
elektronischen Bremskraftverteilersystem
vorhanden.
WARNUNG
Fahren Sie nicht weiter, wenn sowohl
die ABS-Warnleuchte als auch die
Bremswarnleuchte aufleuchten.
Lassen Sie das Fahrzeug so rasch wie
möglich zu einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
abschleppen, um die Bremsen
überprüfen zu lassen:
Das Fahren mit gleichzeitig
leuchtender Brems- und leuchtender
ABS-Warnleuchte ist gefährlich.
Wenn beide Leuchten aufleuchten,
blockieren die Hinterräder bei einer
Notbremsung rascher als unter
normalen Bedingungen.
qKontrollleuchte der elektrischen
Feststellbremse
Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf“ON”
gestellt wird.
Die Leuchte leuchtet beim Betätigen der
elektrischen Feststellbremse und erlischt,
wenn die Bremse gelöst wird.
Falls die Leuchte auch nach dem Lösen
des Schalters der elektrischen
Feststellbremse leuchtet, wenden Sie sich
an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Bei blinkender Leuchte
Die Leuchte blinkt, falls eine Störung der
elektrischen Feststellbremse vorliegt. Falls
die Leuchte auch beim Betätigen des
Schalters der elektrischen Feststellbremse
blinkt, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Beim Fahren
Armaturenbrett und Anzeigen
4-49
