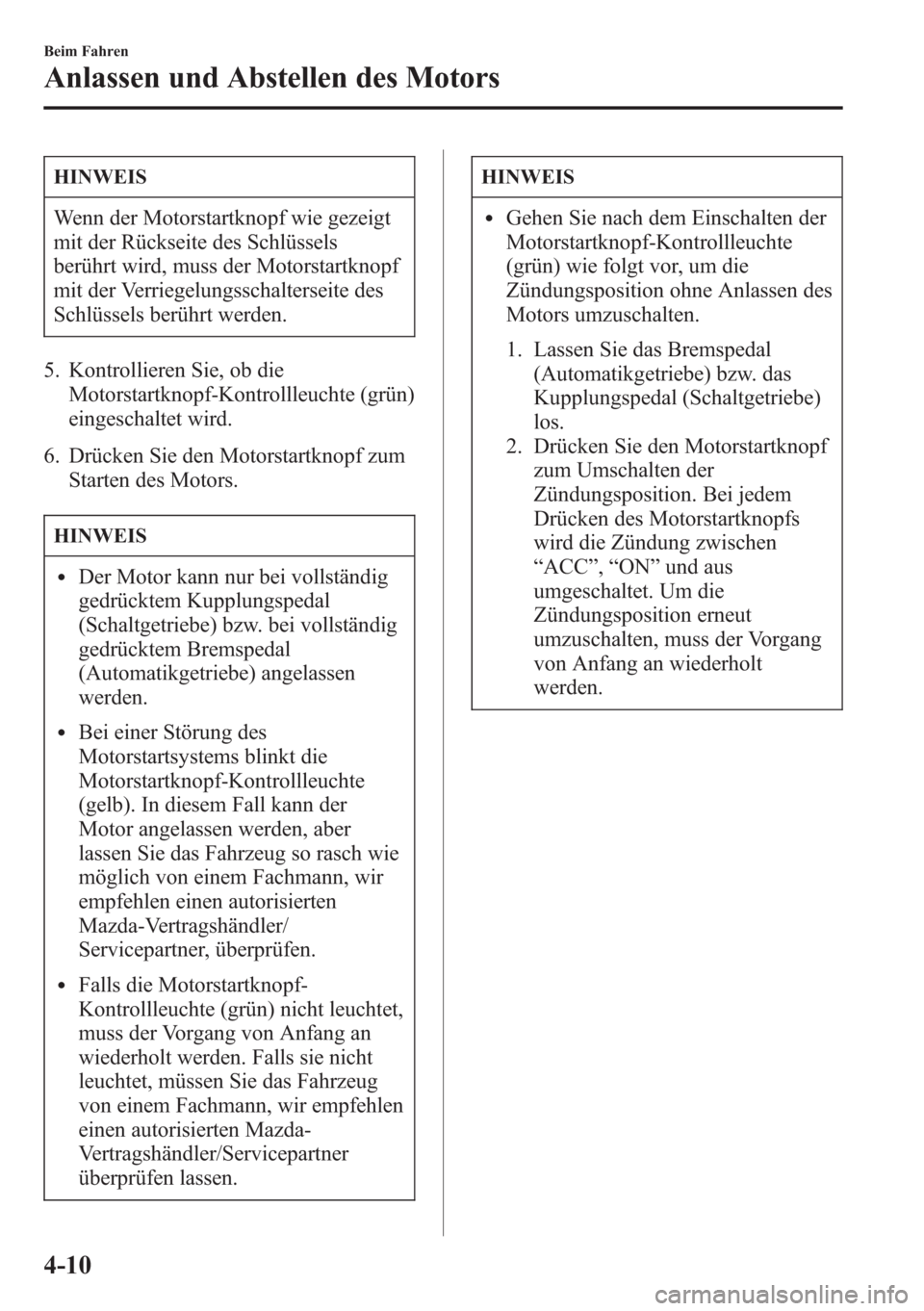

2015 MAZDA MODEL 6 Betriebsanleitung (in German)

HINWEIS
Wenn der Motorstartknopf wie gezeigt
mit der Rückseite des Schlüssels
berührt wird, muss der Motorstartknopf
mit der Verriegelungsschalterseite des
Schlüssels berührt werden.
5. Kontrollieren Sie, ob die
Motorstartknopf-Kontrollleuchte (grün)
eingeschaltet wird.
6. Drücken Sie den Motorstartknopf zum
Starten des Motors.
HINWEIS
lDer Motor kann nur bei vollständig
gedrücktem Kupplungspedal
(Schaltgetriebe) bzw. bei vollständig
gedrücktem Bremspedal
(Automatikgetriebe) angelassen
werden.
lBei einer Störung des
Motorstartsystems blinkt die
Motorstartknopf-Kontrollleuchte
(gelb). In diesem Fall kann der
Motor angelassen werden, aber
lassen Sie das Fahrzeug so rasch wie
möglich von einem Fachmann, wir
empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, überprüfen.
lFalls die Motorstartknopf-
Kontrollleuchte (grün) nicht leuchtet,
muss der Vorgang von Anfang an
wiederholt werden. Falls sie nicht
leuchtet, müssen Sie das Fahrzeug
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner
überprüfen lassen.
HINWEIS
lGehen Sie nach dem Einschalten der
Motorstartknopf-Kontrollleuchte
(grün) wie folgt vor, um die
Zündungsposition ohne Anlassen des
Motors umzuschalten.
1. Lassen Sie das Bremspedal
(Automatikgetriebe) bzw. das
Kupplungspedal (Schaltgetriebe)
los.
2. Drücken Sie den Motorstartknopf
zum Umschalten der
Zündungsposition. Bei jedem
Drücken des Motorstartknopfs
wird die Zündung zwischen
“ACC”,“ON”und aus
umgeschaltet. Um die
Zündungsposition erneut
umzuschalten, muss der Vorgang
von Anfang an wiederholt
werden.
4-10
Beim Fahren
Anlassen und Abstellen des Motors

qAnlassen des Motors im Notfall
Falls die KEY-Warnleuchte (rot) leuchtet
oder die Motorstartknopf-Kontrollleuchte
(gelb) blinkt, wird damit angezeigt, dass
der Motor nicht auf normale Weise
angelassen werden kann (bei Fahrzeugen
mit einem Armaturenbrett des Typs A
werden die Meldungen im Armaturenbrett
angezeigt). Lassen Sie in diesem Fall das
Fahrzeug so rasch wie möglich von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen. In einem
solchen Fall kann der Motor
zwangsgestartet werden. Halten Sie den
Motorstartknopf gedrückt, bis der Motor
anspringt. Die weiteren Bedingungen zum
Anlassen des Motors wie Schlüssel im
Fahrgastraum und Drücken des
Kupplungspedals (Schaltgetriebe) bzw.
des Bremspedals (Automatikgetriebe)
müssen ebenfalls erfüllt werden.
Ausschalten des Motors
WARNUNG
Während der Fahrt darf der Motor
nicht ausgeschaltet werden:
Es ist sehr gefährlich, den Motor
während der Fahrt auszuschalten,
außer in einem Notfall. Beim
Abstellen des Motors während der
Fahrt wird die Wirkung der Bremsen
beeinträchtigt, weil die
Servounterstützung für die Bremsen
ausfällt, dies kann zu einem Unfall mit
hoher Verletzungsgefahr führen.
1. Halten Sie das Fahrzeug an.
2.(Schaltgetriebe)
Schalten Sie das Getriebe in die
Neutralposition.
(Automatikgetriebe)
Stellen Sie den Schalthebel in die
Position“P”.
3. Drücken Sie den Motorstartknopf zum
Ausschalten des Motors. Die
Zündungsposition ist aus.
VORSICHT
Kontrollieren Sie beim Verlassen des
Fahrzeugs, ob der Motorstartknopf auf
aus gedrückt ist.
Beim Fahren
Anlassen und Abstellen des Motors
4-11

HINWEIS
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Der Lüfter im Motorraum kann für
einige Minuten zum raschen
Abkühlen des Motorraums
eingeschaltet werden, nachdem die
Zündung von“ON”auf“OFF”
geschaltet wurde, unabhängig davon,
ob die Klimaanlage ein- oder
ausgeschaltet ist.
lFalls das System beim Umschalten
der Zündung von“ON”auf“ACC”
oder“OFF”feststellt, dass die
Restladung der Schlüsselbatterie
gering ist, erscheint die folgende
Anzeige.
Tauschen Sie die Batterie aus, bevor
der Schlüssel funktionsunfähig wird.
Siehe“Ersetzen der
Schlüsselbatterie”auf Seite 6-44.
(Fahrzeuge mit einem
Armaturenbrett des Typs A
*1)
Die Meldung erscheint auf der
Anzeige des Armaturenbretts.
*1 Siehe“Ty p A”auf Seite 4-38.
(Fahrzeuge mit einem
Armaturenbrett des Typs B
*2)
Die KEY-Kontrollleuchte (grün)
blinkt für ungefähr 30 Sekunden.
*2 Siehe“Ty p B”auf Seite 4-44.
l(Automatikgetriebe)
Falls der Motor in einer anderen
Wählhebelposition als“P”
ausgeschaltet wird, schaltet die
Zündung auf“ACC”.
qAbstellen des Motors im Notfall
Der Motor wird sofort abgestellt, wenn
der Motorstartknopf bei laufendem Motor
oder während der Fahrt gedrückt gehalten
oder einige Male rasch nacheinander
gedrückt wird. Die Zündung wird auf
“ACC”geschaltet.
4-12
Beim Fahren
Anlassen und Abstellen des Motors

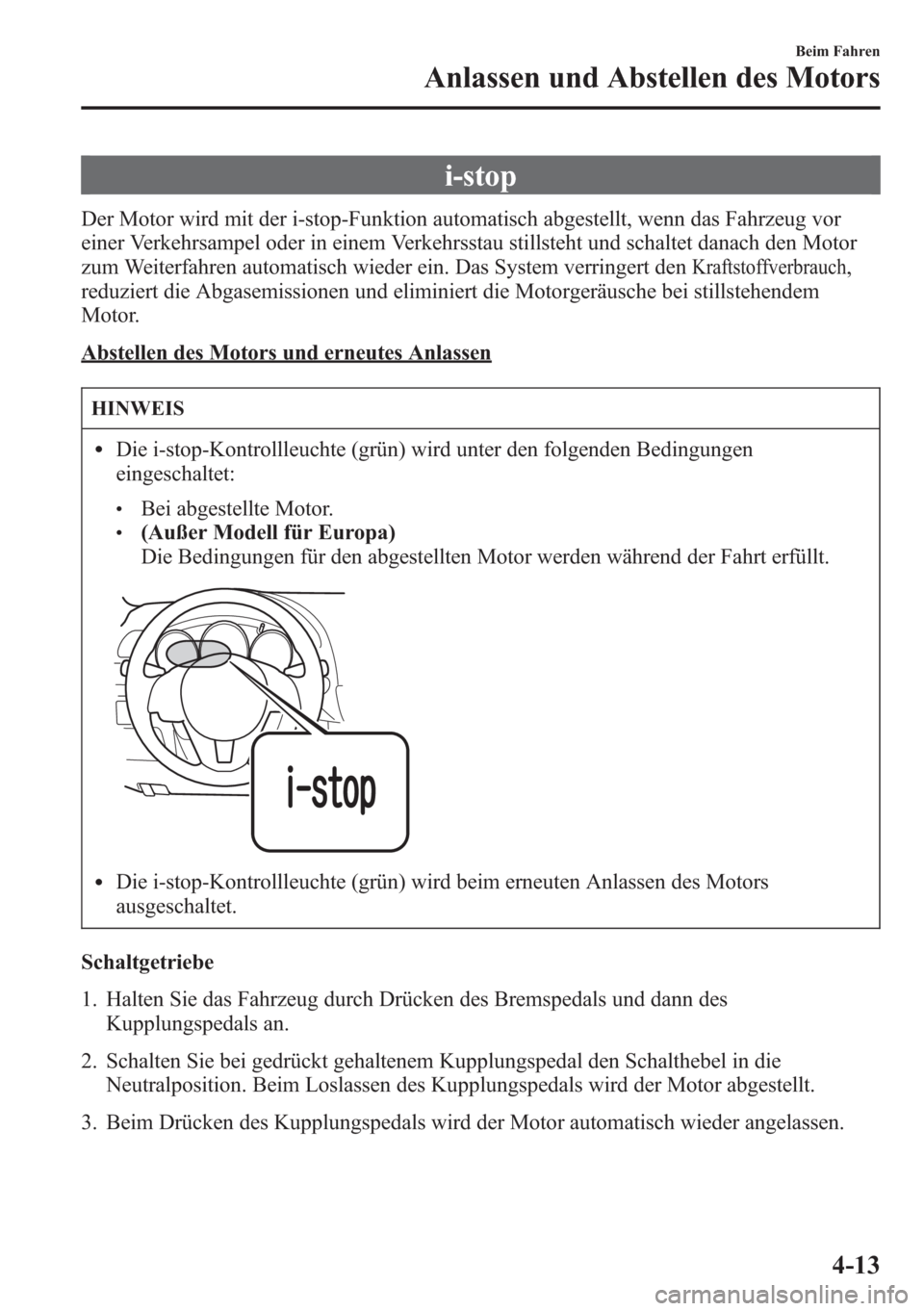

i-stop
Der Motor wird mit der i-stop-Funktion automatisch abgestellt, wenn das Fahrzeug vor
einer Verkehrsampel oder in einem Verkehrsstau stillsteht und schaltet danach den Motor
zum Weiterfahren automatisch wieder ein. Das System verringert den
Kraftstoffverbrauch,
reduziert die Abgasemissionen und eliminiert die Motorgeräusche bei stillstehendem
Motor.
Abstellen des Motors und erneutes Anlassen
HINWEIS
lDie i-stop-Kontrollleuchte (grün) wird unter den folgenden Bedingungen
eingeschaltet:
lBei abgestellte Motor.l(Außer Modell für Europa)
Die Bedingungen für den abgestellten Motor werden während der Fahrt erfüllt.
lDie i-stop-Kontrollleuchte (grün) wird beim erneuten Anlassen des Motors
ausgeschaltet.
Schaltgetriebe
1. Halten Sie das Fahrzeug durch Drücken des Bremspedals und dann des
Kupplungspedals an.
2. Schalten Sie bei gedrückt gehaltenem Kupplungspedal den Schalthebel in die
Neutralposition. Beim Loslassen des Kupplungspedals wird der Motor abgestellt.
3. Beim Drücken des Kupplungspedals wird der Motor automatisch wieder angelassen.
Beim Fahren
Anlassen und Abstellen des Motors
4-13

Automatikgetriebe
1. Der Motor wird beim Drücken des Bremspedals während der Fahrt (außer Fahren in den
Positionen“R”und“M”fest in die zweite Stufe geschaltet) und bei stillstehendem
Fahrzeug abgestellt und das Fahrzeug wird gestoppt.
2. Der Motor wird beim Loslassen des Bremspedals, wenn der Wählhebel in die Position
“D”oder“M”(nicht zweite Stufe fest) geschaltet ist, automatisch wieder angelassen.
3. Falls sich der Wählhebel in der Position“N”oder“P”befindet, wird der Motor beim
Loslassen des Bremspedals nicht angelassen. Der Motor startet, wenn das Bremspedal
erneut gedrückt oder der Wählhebel in die Position“D”,“M”(nicht zweite Stufe fest)
oder“R”gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal beim Umschalten
des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)
Betriebsbedingungen
Wenn das System funktionsbereit ist
Unter den folgenden Bedingungen wird der Motor abgestellt und die i-stop-Kontrollleuchte
(grün) wird eingeschaltet.
l(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Der Motor ist warm.
l(SKYACTIV-D 2.2)
lDer Motor ist nicht kalt.lDie Kraftstoffeinspritzlernfunktion, die in periodischen Abständen automatisch
vorgenommen wird, wird nicht ausgeführt.
lDer Motor wurde angelassen und das Fahrzeug wurde für eine gewisse Zeit gefahren.
lDer Motor wird bei geschlossener Motorhaube gestartet.
lDie Batterie befindet sich in gutem Zustand.
lAlle Türen, die Heckklappe bzw. der Kofferraumdeckel und die Motorhaube sind
geschlossen.
lDer Sicherheitsgurt des Fahrers ist angelegt.
lDie Klimaanlage ist nicht eingeschaltet, wenn der Luftstrom in die Position(A/C
ON) gestellt ist.
l(Automatische Klimaanlage)
lDer Klimaanlagen-Temperaturregler ist auf eine andere Position als auf maximale
Kühlung (A/C ON) eingestellt.
lDie Fahrzeuginnentemperatur und die Regeltemperatur der Klimaanlage weichen nur
wenig voneinander ab.
lDie i-stop-Warnleuchte (gelb) leuchtet nicht oder blinkt.
4-14
Beim Fahren
Anlassen und Abstellen des Motors

lDie Verriegelungsfernbedienung & der Motorstartknopf funktionieren normal.
lDer Bremsunterdruck ist ausreichend.
lDas Lenkrad wird nicht betätigt.
l(Schaltgetriebe)
lDie Fahrzeuggeschwindigkeit beträgt 3 km/h oder weniger.lDer Schalthebel befindet sich in der Neutralposition.lDas Kupplungspedal ist nicht gedrückt.
l(Automatikgetriebe)
lDas Fahrzeug wird angehalten.lDer Wählhebel befindet sich in der Position“D”oder“M”(nicht zweite Stufe fest).lDas Automatikgetriebeöl hat sich ausreichend angewärmt.lDie Automatikgetriebeöltemperatur ist nicht abnormal hoch.lDas Lenkrad befindet sich ungefähr in der Geradeausstellung (der Leerlauf wird nicht
abgestellt, wenn das Lenkrad in der Geradeausstellung steht und eine Kraft auf das
Lenkrad ausgeübt wird. Die auf das Lenkrad ausgeübte Kraft aufheben, um den
Motor abzustellen.).
lDas Fahrzeug wird durch Drücken des Bremspedals gestoppt.lEs wird keine Notbremsung ausgeführt.
Wenn das System nicht funktionsbereit ist
Der Motor wird unter den folgenden Bedingungen nicht abgestellt:
lDas Fahrzeug steht still aber der Motor ist nicht ausgeschaltet.
lDie Klimaanlage ist eingeschaltet, wenn der Luftstrom in die Position(A/C ON)
gestellt ist.
l(Automatische Klimaanlage)
lDer Klimaanlagen-Temperaturregler ist auf maximale Kühlung (A/C ON) eingestellt.lGroßer Unterschied zwischen der Innenraumtemperatur und der Regeltemperatur der
Klimaanlage.
lDie Umgebungstemperatur ist extrem hoch oder niedrig.
lDer Atmosphärendruck ist tief (Fahren in Höhenlagen).
l(Automatikgetriebe)
lDas Fahrzeug wurde auf einer starken Steigung angehalten.lDas Lenkrad befindet sich bei still stehendem Fahrzeug nicht in der
Geradeausstellung.
l(SKYACTIV-D 2.2)
Die Rußpartikel werden mit dem Diesel-Partikel-Filter (DPF) entfernt.
Beim Fahren
Anlassen und Abstellen des Motors
4-15

HINWEIS
Unter den folgenden Umständen muss etwas gewartet werden, bis der Motor
abgestellt werden kann
lDie Batterie hat sich aus irgendeinem Grund entladen, wie langzeitige
Nichtverwendung des Fahrzeugs.
lDie Umgebungstemperatur ist hoch oder niedrig.
lNach dem Lösen der Batterieklemmen, wie z.B. zum Austauschen der Batterie.
l(SKYACTIV-D 2.2)
Nach dem Entfernen der Rußpartikel mit dem Diesel-Partikel-Filter (DPF).
Der Motor wird nicht wieder gestartet
Falls bei abgestelltem Motor die folgenden Bedienungen vorgenommen wurden, wird
der Motor aus Sicherheitsgründen nicht mehr erneut gestartet. Lassen Sie in einem
solchen Fall den Motor normal an.
lGeöffnete Motorhaube.
l(Modell für Europa)
Der Fahrersicherheitsgurt ist nicht angelegt und die Fahrertür ist geöffnet.
l(Außer Modell für Europa)
l(Schaltgetriebe)
In einer anderen Schalthebelposition als der Neutralposition ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.
l(Automatikgetriebe)
In der Wählhebelposition“D”oder“M”(nicht zweite Stufe fest) ist der
Fahrersicherheitsgurt nicht angelegt und die Fahrertür ist geöffnet.
Der Motor wird nur für kurze Zeit abgestellt oder die Zeit bis zum nächsten
Abstellen des Motors ist lang
lDie Umgebungstemperatur ist hoch oder niedrig.
lDie Batterie ist erschöpft.
lDie Stromaufnahme durch die elektrischen Fahrzeugkomponenten ist hoch.
Nach dem Abstellen wird der Motor erneut automatisch angelassen
Der Motor wird unter den folgenden Bedingungen automatisch erneut angelassen.
lDer i-stop OFF-Schalter wird gedrückt gehalten, bis ein akustisches Signal ertönt.
lDie Klimaanlage ist eingeschaltet, wenn der Luftstrom in die Position(A/C ON)
gestellt ist.
4-16
Beim Fahren
Anlassen und Abstellen des Motors

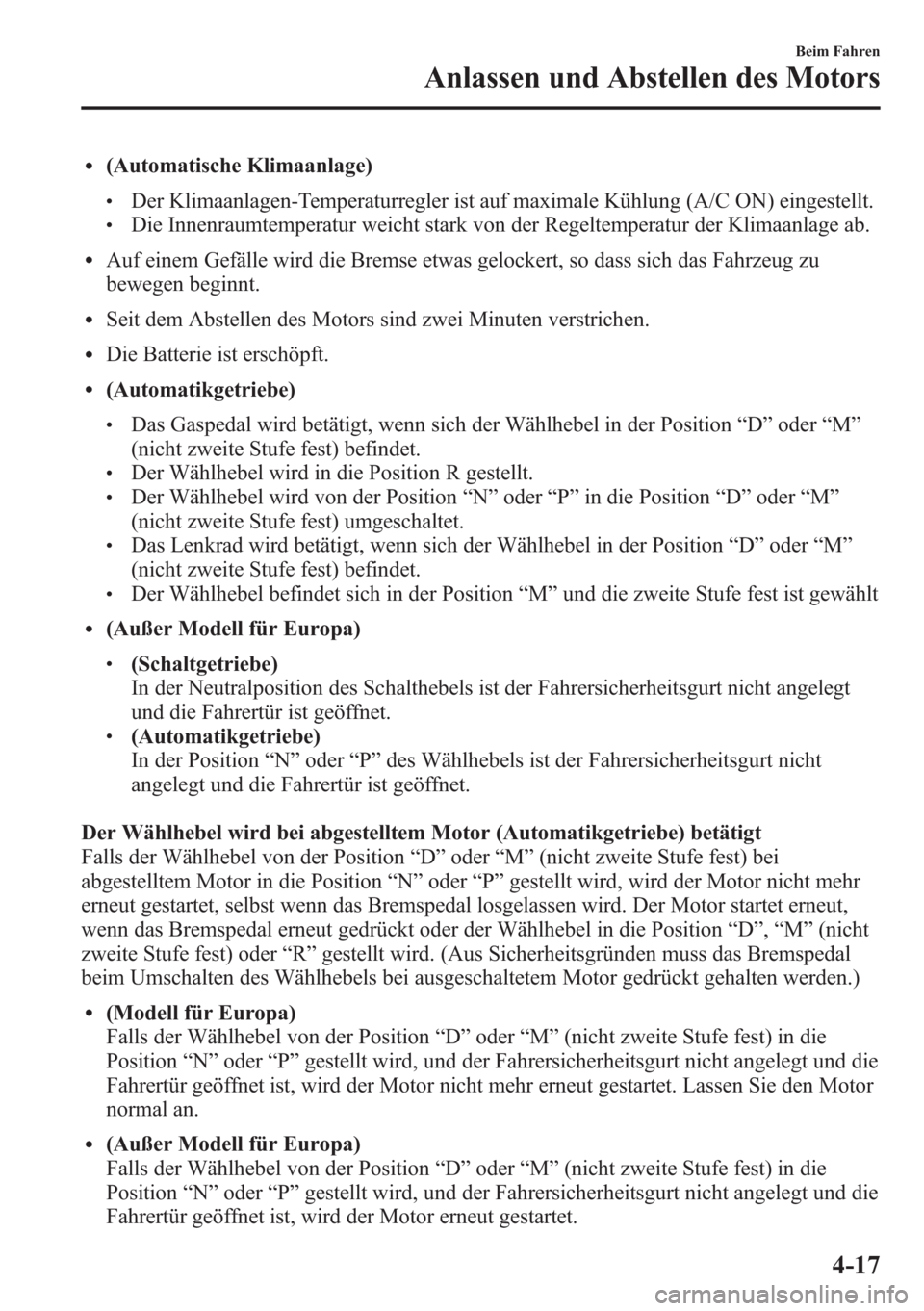

l(Automatische Klimaanlage)
lDer Klimaanlagen-Temperaturregler ist auf maximale Kühlung (A/C ON) eingestellt.lDie Innenraumtemperatur weicht stark von der Regeltemperatur der Klimaanlage ab.
lAuf einem Gefälle wird die Bremse etwas gelockert, so dass sich das Fahrzeug zu
bewegen beginnt.
lSeit dem Abstellen des Motors sind zwei Minuten verstrichen.
lDie Batterie ist erschöpft.
l(Automatikgetriebe)
lDas Gaspedal wird betätigt, wenn sich der Wählhebel in der Position“D”oder“M”
(nicht zweite Stufe fest) befindet.
lDer Wählhebel wird in die Position R gestellt.lDer Wählhebel wird von der Position“N”oder“P”in die Position“D”oder“M”
(nicht zweite Stufe fest) umgeschaltet.
lDas Lenkrad wird betätigt, wenn sich der Wählhebel in der Position“D”oder“M”
(nicht zweite Stufe fest) befindet.
lDer Wählhebel befindet sich in der Position“M”und die zweite Stufe fest ist gewählt
l(Außer Modell für Europa)
l(Schaltgetriebe)
In der Neutralposition des Schalthebels ist der Fahrersicherheitsgurt nicht angelegt
und die Fahrertür ist geöffnet.
l(Automatikgetriebe)
In der Position“N”oder“P”des Wählhebels ist der Fahrersicherheitsgurt nicht
angelegt und die Fahrertür ist geöffnet.
Der Wählhebel wird bei abgestelltem Motor (Automatikgetriebe) betätigt
Falls der Wählhebel von der Position“D”oder“M”(nicht zweite Stufe fest) bei
abgestelltem Motor in die Position“N”oder“P”gestellt wird, wird der Motor nicht mehr
erneut gestartet, selbst wenn das Bremspedal losgelassen wird. Der Motor startet erneut,
wenn das Bremspedal erneut gedrückt oder der Wählhebel in die Position“D”,“M”(nicht
zweite Stufe fest) oder“R”gestellt wird. (Aus Sicherheitsgründen muss das Bremspedal
beim Umschalten des Wählhebels bei ausgeschaltetem Motor gedrückt gehalten werden.)
l(Modell für Europa)
Falls der Wählhebel von der Position“D”oder“M”(nicht zweite Stufe fest) in die
Position“N”oder“P”gestellt wird, und der Fahrersicherheitsgurt nicht angelegt und die
Fahrertür geöffnet ist, wird der Motor nicht mehr erneut gestartet. Lassen Sie den Motor
normal an.
l(Außer Modell für Europa)
Falls der Wählhebel von der Position“D”oder“M”(nicht zweite Stufe fest) in die
Position“N”oder“P”gestellt wird, und der Fahrersicherheitsgurt nicht angelegt und die
Fahrertür geöffnet ist, wird der Motor erneut gestartet.
Beim Fahren
Anlassen und Abstellen des Motors
4-17
