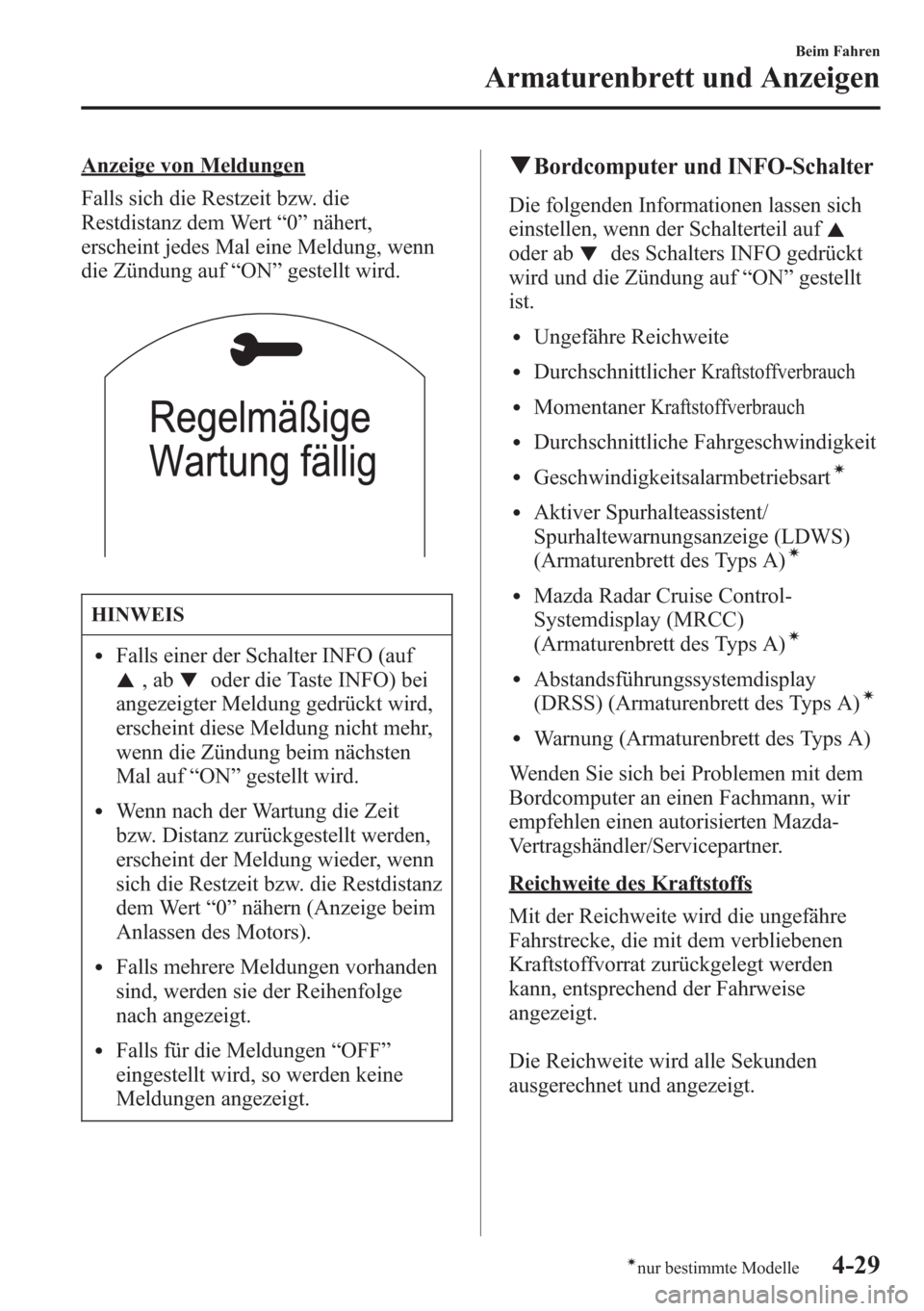

Anzeige von Meldungen
Falls sich die Restzeit bzw. die
Restdistanz dem Wert“0”nähert,
erscheint jedes Mal eine Meldung, wenn
die Zündung auf“ON”gestellt wird.
HINWEIS
lFalls einer der Schalter INFO (auf
,aboder die Taste INFO) bei
angezeigter Meldung gedrückt wird,
erscheint diese Meldung nicht mehr,
wenn die Zündung beim nächsten
Mal auf“ON”gestellt wird.
lWenn nach der Wartung die Zeit
bzw. Distanz zurückgestellt werden,
erscheint der Meldung wieder, wenn
sich die Restzeit bzw. die Restdistanz
dem Wert“0”nähern (Anzeige beim
Anlassen des Motors).
lFalls mehrere Meldungen vorhanden
sind, werden sie der Reihenfolge
nach angezeigt.
lFalls für die Meldungen“OFF”
eingestellt wird, so werden keine
Meldungen angezeigt.
qBordcomputer und INFO-Schalter
Die folgenden Informationen lassen sich
einstellen, wenn der Schalterteil auf
oder abdes Schalters INFO gedrückt
wird und die Zündung auf“ON”gestellt
ist.
lUngefähre Reichweite
lDurchschnittlicherKraftstoffverbrauch
lMomentanerKraftstoffverbrauch
lDurchschnittliche Fahrgeschwindigkeit
lGeschwindigkeitsalarmbetriebsartí
lAktiver Spurhalteassistent/
Spurhaltewarnungsanzeige (LDWS)
(Armaturenbrett des Typs A)
í
lMazda Radar Cruise Control-
Systemdisplay (MRCC)
(Armaturenbrett des Typs A)
í
lAbstandsführungssystemdisplay
(DRSS) (Armaturenbrett des Typs A)í
lWarnung (Armaturenbrett des Typs A)
Wenden Sie sich bei Problemen mit dem
Bordcomputer an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Reichweite des Kraftstoffs
Mit der Reichweite wird die ungefähre
Fahrstrecke, die mit dem verbliebenen
Kraftstoffvorrat zurückgelegt werden
kann, entsprechend der Fahrweise
angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.
Beim Fahren
Armaturenbrett und Anzeigen
4-29ínur bestimmte Modelle

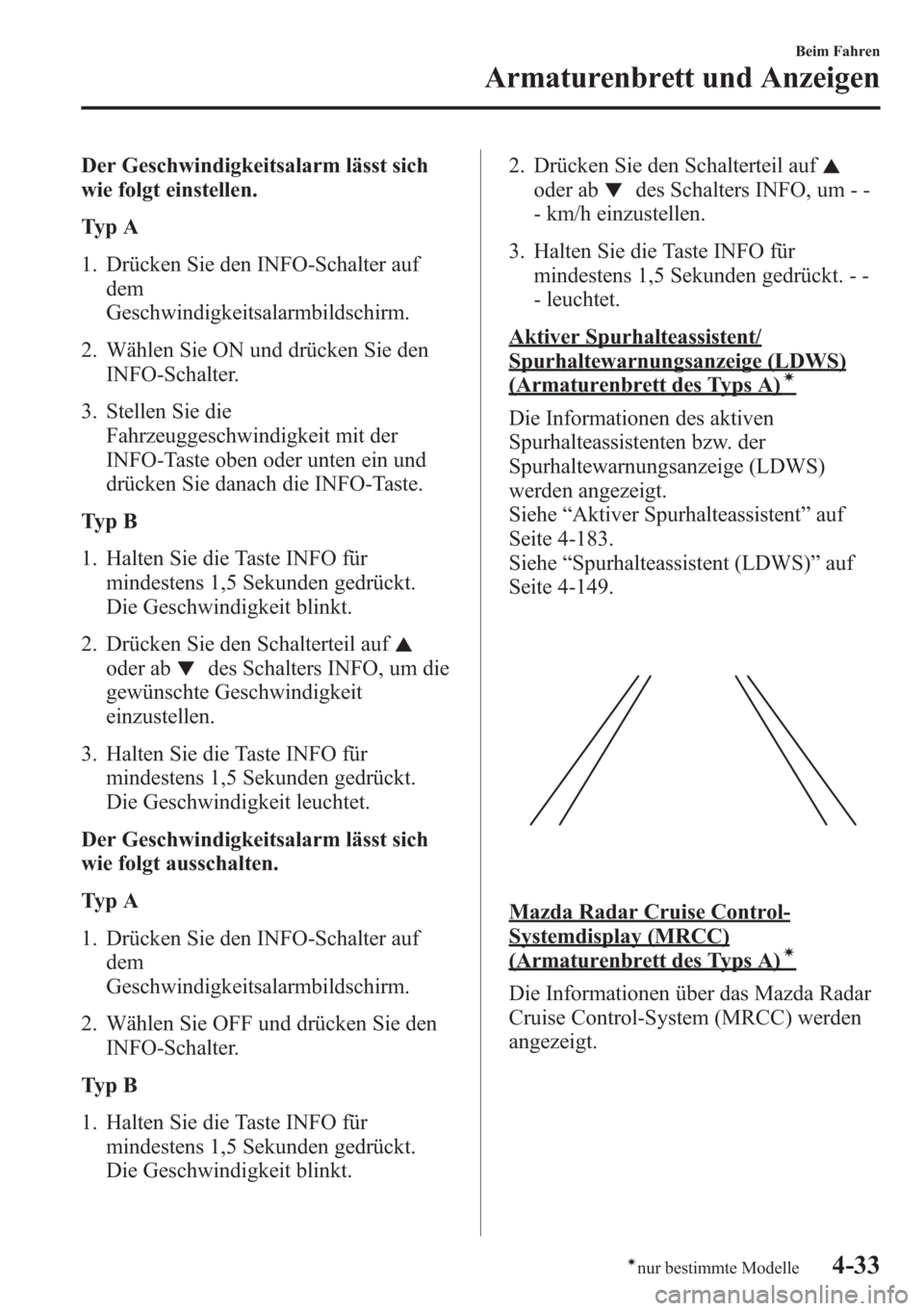

Der Geschwindigkeitsalarm lässt sich
wie folgt einstellen.
Ty p A
1. Drücken Sie den INFO-Schalter auf
dem
Geschwindigkeitsalarmbildschirm.
2. Wählen Sie ON und drücken Sie den
INFO-Schalter.
3. Stellen Sie die
Fahrzeuggeschwindigkeit mit der
INFO-Taste oben oder unten ein und
drücken Sie danach die INFO-Taste.
Ty p B
1. Halten Sie die Taste INFO für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeit blinkt.
2. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO, um die
gewünschte Geschwindigkeit
einzustellen.
3. Halten Sie die Taste INFO für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeit leuchtet.
Der Geschwindigkeitsalarm lässt sich
wie folgt ausschalten.
Ty p A
1. Drücken Sie den INFO-Schalter auf
dem
Geschwindigkeitsalarmbildschirm.
2. Wählen Sie OFF und drücken Sie den
INFO-Schalter.
Ty p B
1. Halten Sie die Taste INFO für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeit blinkt.2. Drücken Sie den Schalterteil auf
oder abdes Schalters INFO, um - -
- km/h einzustellen.
3. Halten Sie die Taste INFO für
mindestens 1,5 Sekunden gedrückt. - -
- leuchtet.
Aktiver Spurhalteassistent/
Spurhaltewarnungsanzeige (LDWS)
(Armaturenbrett des Typs A)í
Die Informationen des aktiven
Spurhalteassistenten bzw. der
Spurhaltewarnungsanzeige (LDWS)
werden angezeigt.
Siehe“Aktiver Spurhalteassistent”auf
Seite 4-183.
Siehe“Spurhalteassistent (LDWS)”auf
Seite 4-149.
Mazda Radar Cruise Control-
Systemdisplay (MRCC)
(Armaturenbrett des Typs A)í
Die Informationen über das Mazda Radar
Cruise Control-System (MRCC) werden
angezeigt.
Beim Fahren
Armaturenbrett und Anzeigen
4-33ínur bestimmte Modelle

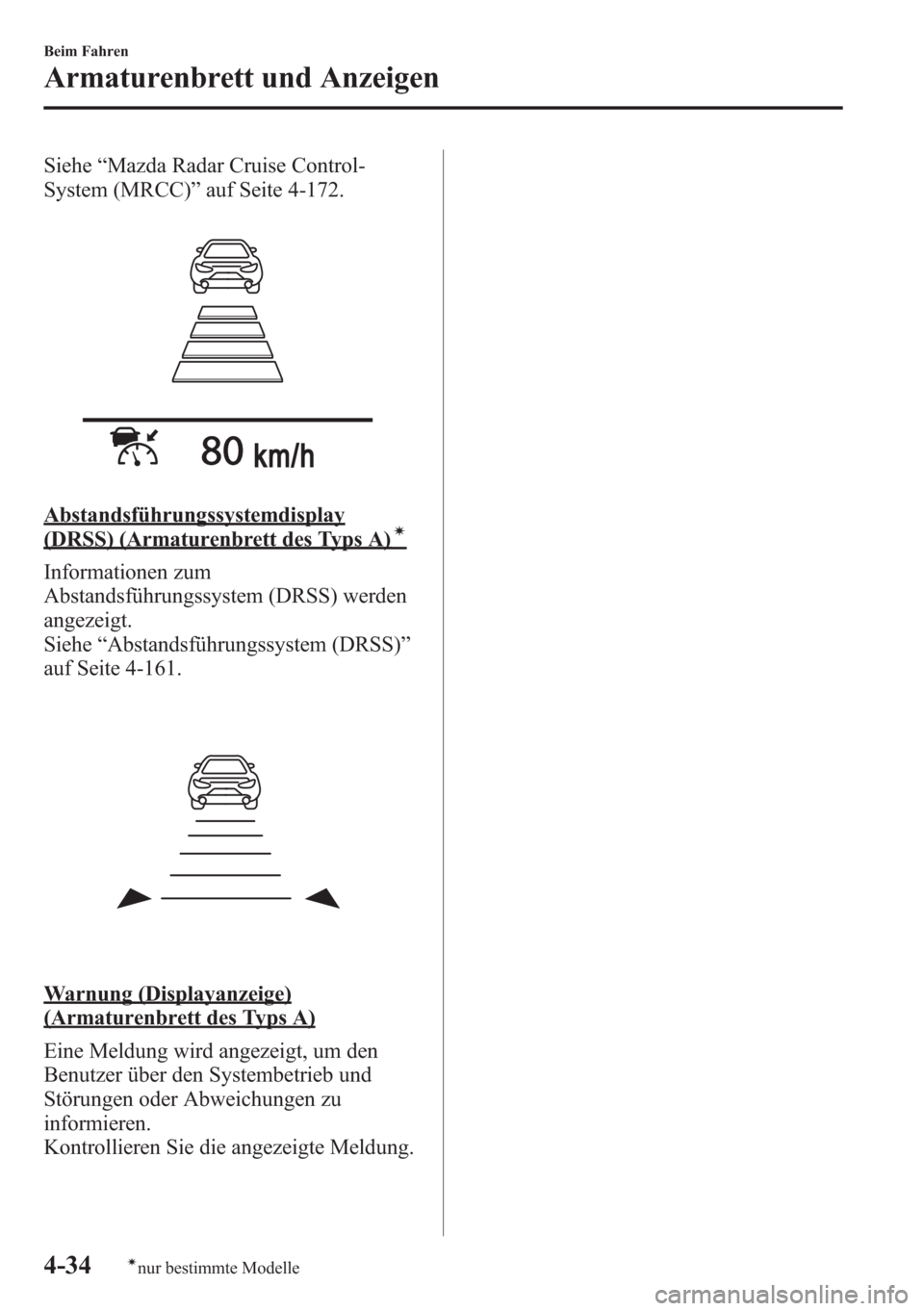

Siehe“Mazda Radar Cruise Control-
System (MRCC)”auf Seite 4-172.
Abstandsführungssystemdisplay
(DRSS) (Armaturenbrett des Typs A)í
Informationen zum
Abstandsführungssystem (DRSS) werden
angezeigt.
Siehe“Abstandsführungssystem (DRSS)”
auf Seite 4-161.
Warnung (Displayanzeige)
(Armaturenbrett des Typs A)
Eine Meldung wird angezeigt, um den
Benutzer über den Systembetrieb und
Störungen oder Abweichungen zu
informieren.
Kontrollieren Sie die angezeigte Meldung.
4-34
Beim Fahren
ínur bestimmte Modelle
Armaturenbrett und Anzeigen

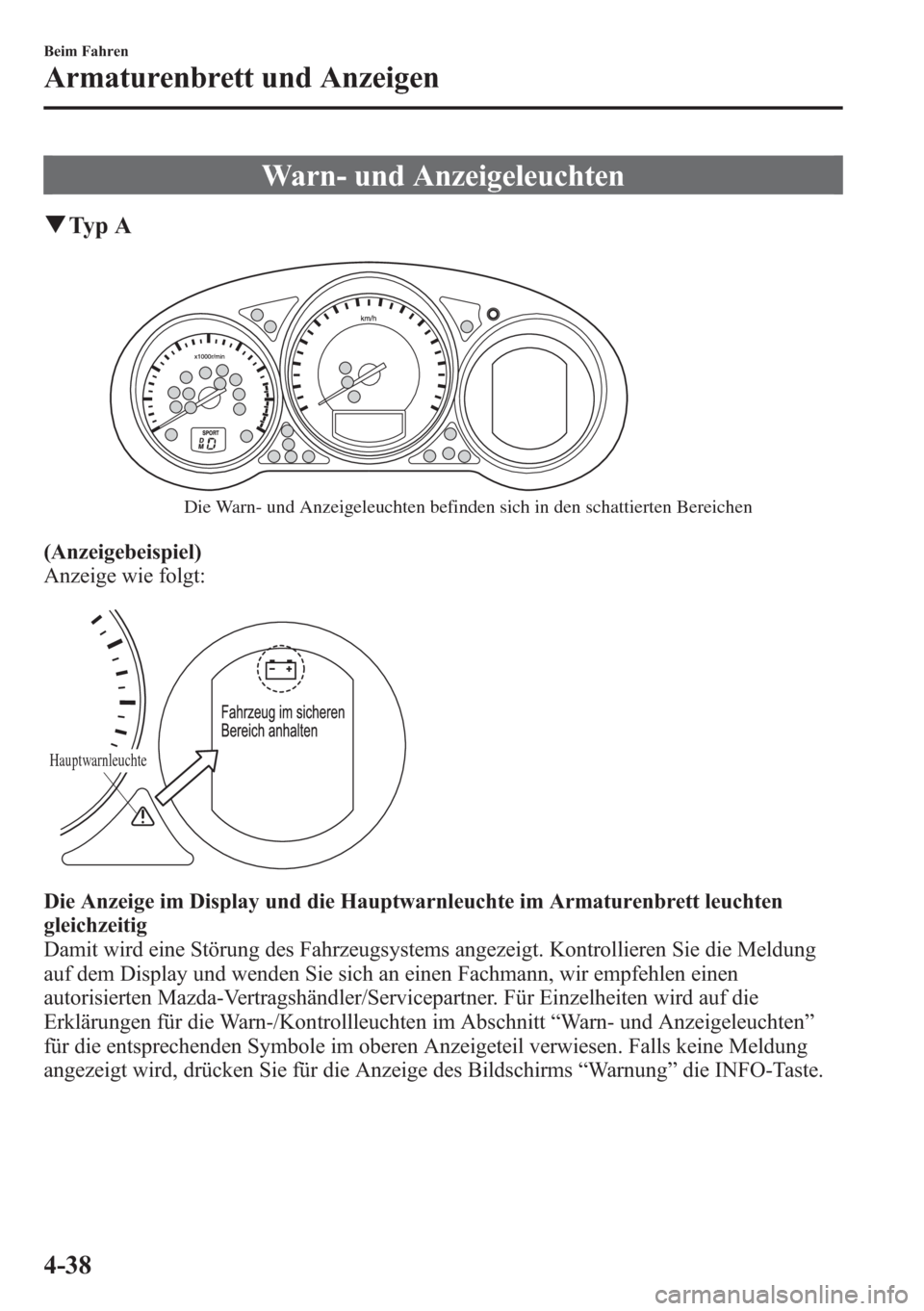

Warn- und Anzeigeleuchten
qTy p A
Die Warn- und Anzeigeleuchten befinden sich in den schattierten Bereichen
(Anzeigebeispiel)
Anzeige wie folgt:
Hauptwarnleuchte
Die Anzeige im Display und die Hauptwarnleuchte im Armaturenbrett leuchten
gleichzeitig
Damit wird eine Störung des Fahrzeugsystems angezeigt. Kontrollieren Sie die Meldung
auf dem Display und wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner. Für Einzelheiten wird auf die
Erklärungen für die Warn-/Kontrollleuchten im Abschnitt“Warn- und Anzeigeleuchten”
für die entsprechenden Symbole im oberen Anzeigeteil verwiesen. Falls keine Meldung
angezeigt wird, drücken Sie für die Anzeige des Bildschirms“Warnung”die INFO-Taste.
4-38
Beim Fahren
Armaturenbrett und Anzeigen

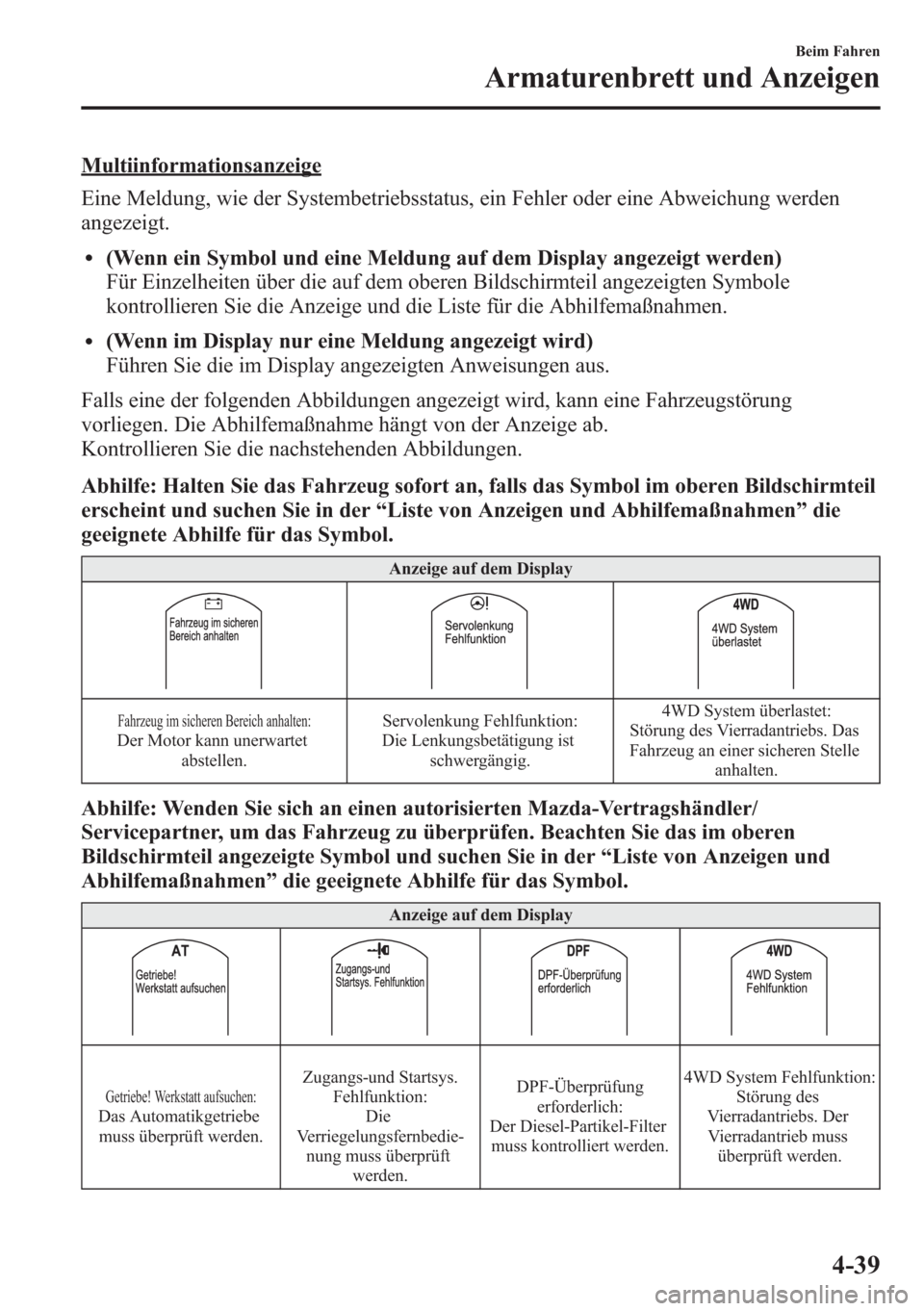

Multiinformationsanzeige
Eine Meldung, wie der Systembetriebsstatus, ein Fehler oder eine Abweichung werden
angezeigt.
l(Wenn ein Symbol und eine Meldung auf dem Display angezeigt werden)
Für Einzelheiten über die auf dem oberen Bildschirmteil angezeigten Symbole
kontrollieren Sie die Anzeige und die Liste für die Abhilfemaßnahmen.
l(Wenn im Display nur eine Meldung angezeigt wird)
Führen Sie die im Display angezeigten Anweisungen aus.
Falls eine der folgenden Abbildungen angezeigt wird, kann eine Fahrzeugstörung
vorliegen. Die Abhilfemaßnahme hängt von der Anzeige ab.
Kontrollieren Sie die nachstehenden Abbildungen.
Abhilfe: Halten Sie das Fahrzeug sofort an, falls das Symbol im oberen Bildschirmteil
erscheint und suchen Sie in der“Liste von Anzeigen und Abhilfemaßnahmen”die
geeignete Abhilfe für das Symbol.
Anzeige auf dem Display
Fahrzeug im sicheren Bereich anhalten:Der Motor kann unerwartet
abstellen.Servolenkung Fehlfunktion:
Die Lenkungsbetätigung ist
schwergängig.4WD System überlastet:
Störung des Vierradantriebs. Das
Fahrzeug an einer sicheren Stelle
anhalten.
Abhilfe: Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/
Servicepartner, um das Fahrzeug zu überprüfen. Beachten Sie das im oberen
Bildschirmteil angezeigte Symbol und suchen Sie in der“Liste von Anzeigen und
Abhilfemaßnahmen”die geeignete Abhilfe für das Symbol.
Anzeige auf dem Display
Getriebe! Werkstatt aufsuchen:Das Automatikgetriebe
muss überprüft werden.Zugangs-und Startsys.
Fehlfunktion:
Die
Verriegelungsfernbedie-
nung muss überprüft
werden.DPF-Überprüfung
erforderlich:
Der Diesel-Partikel-Filter
muss kontrolliert werden.4WD System Fehlfunktion:
Störung des
Vierradantriebs. Der
Vierradantrieb muss
überprüft werden.
Beim Fahren
Armaturenbrett und Anzeigen
4-39

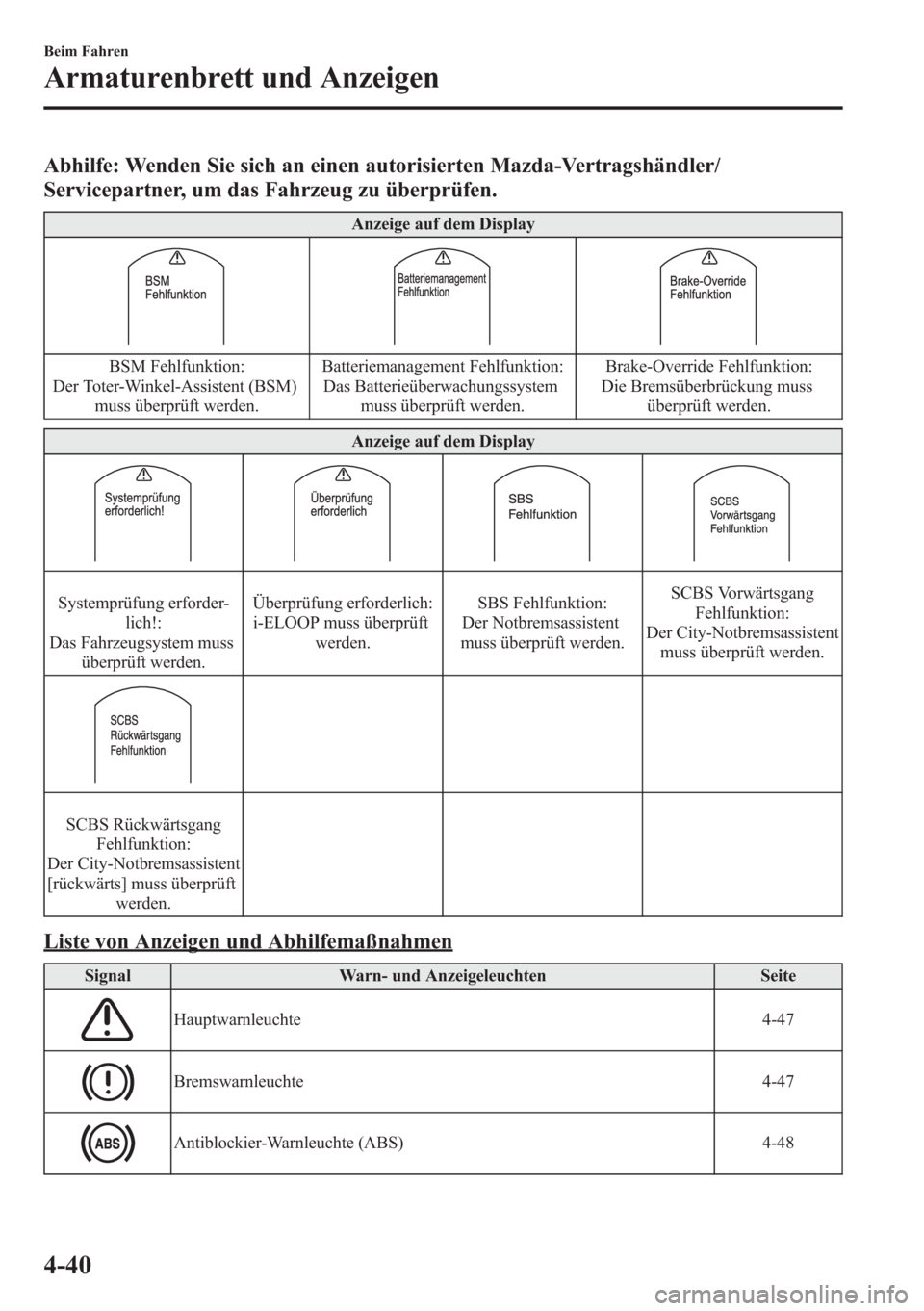

Abhilfe: Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/
Servicepartner, um das Fahrzeug zu überprüfen.
Anzeige auf dem Display
BSM Fehlfunktion:
Der Toter-Winkel-Assistent (BSM)
muss überprüft werden.Batteriemanagement Fehlfunktion:
Das Batterieüberwachungssystem
muss überprüft werden.Brake-Override Fehlfunktion:
Die Bremsüberbrückung muss
überprüft werden.
Anzeige auf dem Display
Systemprüfung erforder-
lich!:
Das Fahrzeugsystem muss
überprüft werden.Überprüfung erforderlich:
i-ELOOP muss überprüft
werden.SBS Fehlfunktion:
Der Notbremsassistent
muss überprüft werden.SCBS Vorwärtsgang
Fehlfunktion:
Der City-Notbremsassistent
muss überprüft werden.
SCBS Rückwärtsgang
Fehlfunktion:
Der City-Notbremsassistent
[rückwärts] muss überprüft
werden.
Liste von Anzeigen und Abhilfemaßnahmen
Signal Warn- und Anzeigeleuchten Seite
Hauptwarnleuchte 4-47
Bremswarnleuchte 4-47
Antiblockier-Warnleuchte (ABS) 4-48
4-40
Beim Fahren
Armaturenbrett und Anzeigen

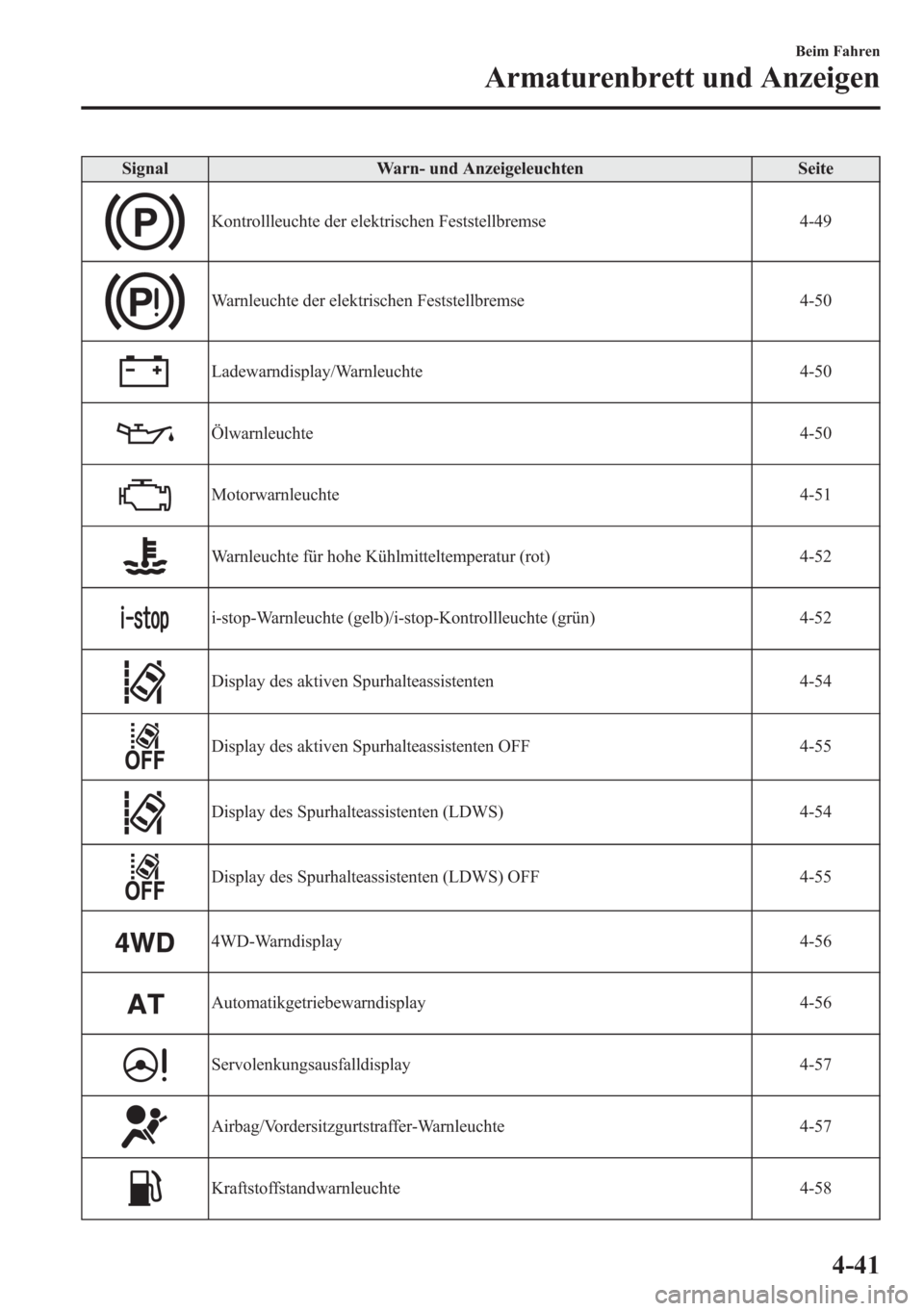

Signal Warn- und Anzeigeleuchten Seite
Kontrollleuchte der elektrischen Feststellbremse 4-49
Warnleuchte der elektrischen Feststellbremse 4-50
Ladewarndisplay/Warnleuchte 4-50
Ölwarnleuchte 4-50
Motorwarnleuchte 4-51
Warnleuchte für hohe Kühlmitteltemperatur (rot) 4-52
i-stop-Warnleuchte (gelb)/i-stop-Kontrollleuchte (grün) 4-52
Display des aktiven Spurhalteassistenten 4-54
Display des aktiven Spurhalteassistenten OFF 4-55
Display des Spurhalteassistenten (LDWS) 4-54
Display des Spurhalteassistenten (LDWS) OFF 4-55
4WD-Warndisplay 4-56
Automatikgetriebewarndisplay 4-56
Servolenkungsausfalldisplay 4-57
Airbag/Vordersitzgurtstraffer-Warnleuchte 4-57
Kraftstoffstandwarnleuchte 4-58
Beim Fahren
Armaturenbrett und Anzeigen
4-41

Signal Warn- und Anzeigeleuchten Seite
Sicherheitsgurtwarnleuchte 4-58
Türwarndisplay 4-60
Kofferraumdeckel- bzw. Heckklappenwarndisplay 4-61
Geschwindigkeitswarndisplay 4-29
Waschflüssigkeitsstandwarndisplay 4-61
Reifendruckwarnleuchte 4-61
KEY-Display 4-63
Warnleuchte (gelb)/Kontrollleuchte (grün) der adaptiven LED-Scheinwerfer 4-66
Fernlichtregulierwarnleuchte (HBC) (gelb)/Kontrollleuchte (grün) 4-66
Glühkerzenkontrollleuchte 4-67
Diesel-Partikel-Filterdisplay 4-67
Schlüsseldisplay 4-68
Warndisplay für niedrige Umgebungstemperatur 4-69
TCS/DSC-Kontrollleuchte 4-69
