2015 MAZDA MODEL 6 Betriebsanleitung (in German)

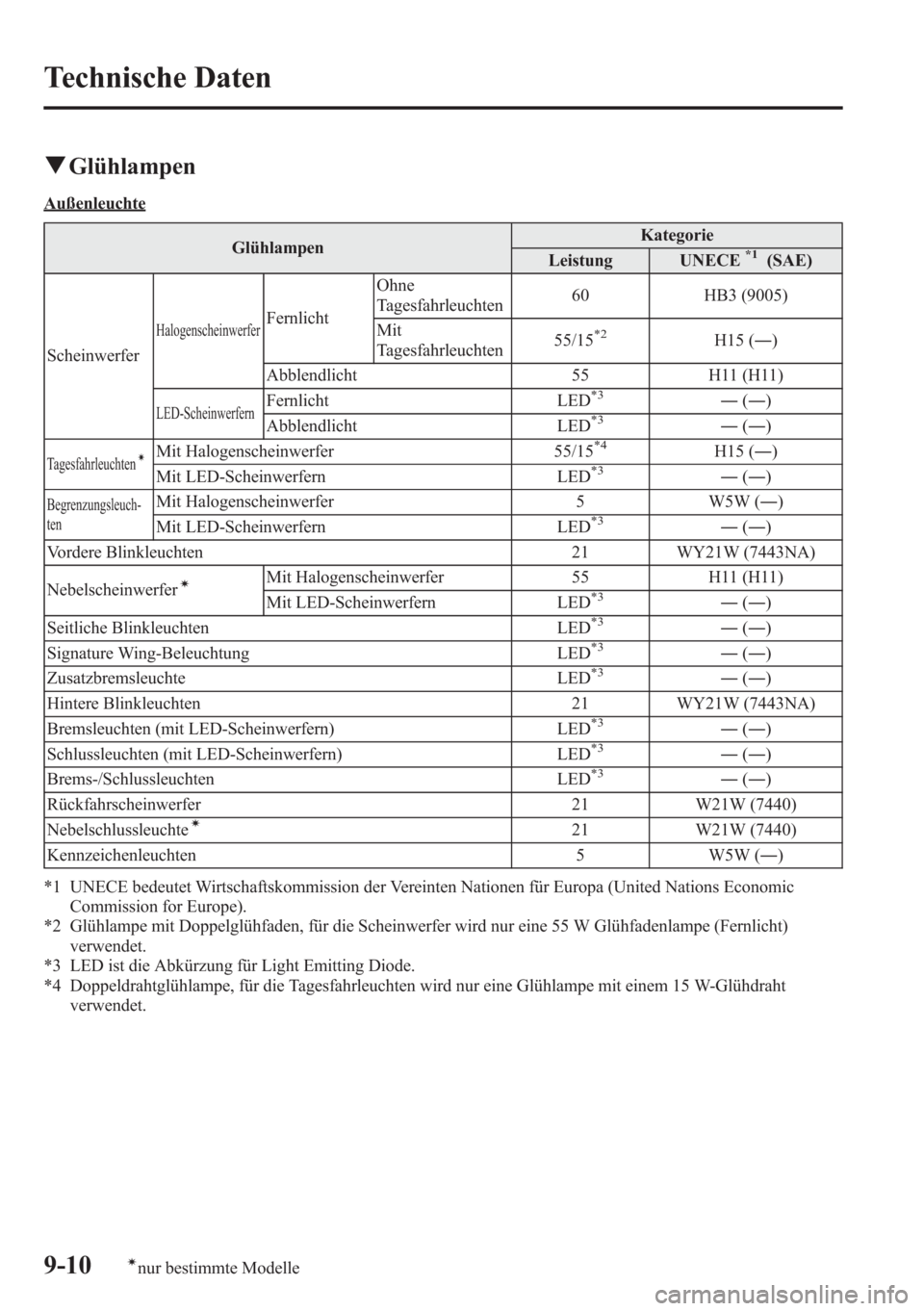

qGlühlampen
Außenleuchte
GlühlampenKategorie
Leistung UNECE
*1(SAE)
Scheinwerfer
HalogenscheinwerferFernlichtOhne
Tagesfahrleuchten60 HB3 (9005)
Mit
Tagesfahrleuchten55/15*2H15 (―)
Abblendlicht 55 H11 (H11)
LED-ScheinwerfernFernlicht LED*3―(―)
Abblendlicht LED*3―(―)
TagesfahrleuchteníMit Halogenscheinwerfer 55/15*4H15 (―)
Mit LED-Scheinwerfern LED*3―(―)
Begrenzungsleuch-
tenMit Halogenscheinwerfer 5 W5W (―)
Mit LED-Scheinwerfern LED*3―(―)
Vordere Blinkleuchten 21 WY21W (7443NA)
Nebelscheinwerfer
íMit Halogenscheinwerfer 55 H11 (H11)
Mit LED-Scheinwerfern LED*3―(―)
Seitliche Blinkleuchten LED*3―(―)
Signature Wing-Beleuchtung LED*3―(―)
Zusatzbremsleuchte LED*3―(―)
Hintere Blinkleuchten 21 WY21W (7443NA)
Bremsleuchten (mit LED-Scheinwerfern) LED
*3―(―)
Schlussleuchten (mit LED-Scheinwerfern) LED*3―(―)
Brems-/Schlussleuchten LED*3―(―)
Rückfahrscheinwerfer 21 W21W (7440)
Nebelschlussleuchte
í21 W21W (7440)
Kennzeichenleuchten 5 W5W (―)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 Glühlampe mit Doppelglühfaden, für die Scheinwerfer wird nur eine 55 W Glühfadenlampe (Fernlicht)
verwendet.
*3 LED ist die Abkürzung für Light Emitting Diode.
*4 Doppeldrahtglühlampe, für die Tagesfahrleuchten wird nur eine Glühlampe mit einem 15 W-Glühdraht
verwendet.
9-10ínur bestimmte Modelle
Technische Daten

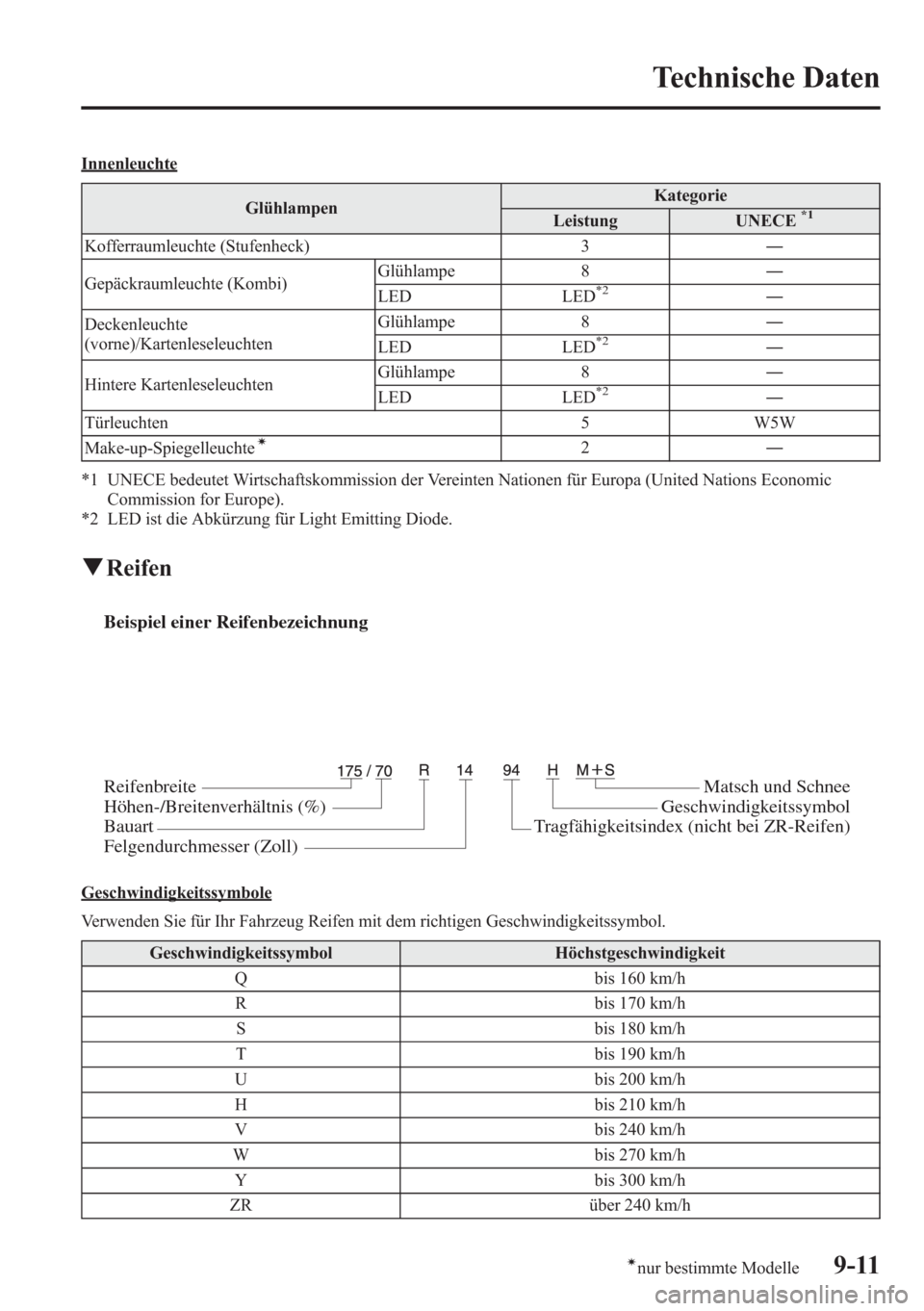

Innenleuchte
GlühlampenKategorie
Leistung UNECE
*1
Kofferraumleuchte (Stufenheck) 3―
Gepäckraumleuchte (Kombi)Glühlampe 8―
LED LED
*2―
Deckenleuchte
(vorne)/KartenleseleuchtenGlühlampe 8―
LED LED
*2―
Hintere KartenleseleuchtenGlühlampe 8―
LED LED
*2―
Türleuchten 5 W5W
Make-up-Spiegelleuchte
í2―
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.
qReifen
Beispiel einer Reifenbezeichnung
Reifenbreite
Höhen-/Breitenverhältnis (%)
BauartMatsch und Schnee
Geschwindigkeitssymbol
Tragfähigkeitsindex (nicht bei ZR-Reifen)
Fel
gendurchmesser (Zoll)
Geschwindigkeitssymbole
Verwenden Sie für Ihr Fahrzeug Reifen mit dem richtigen Geschwindigkeitssymbol.
Geschwindigkeitssymbol Höchstgeschwindigkeit
Q bis 160 km/h
R bis 170 km/h
S bis 180 km/h
T bis 190 km/h
U bis 200 km/h
H bis 210 km/h
V bis 240 km/h
W bis 270 km/h
Y bis 300 km/h
ZR über 240 km/h
Technische Daten
9-11ínur bestimmte Modelle

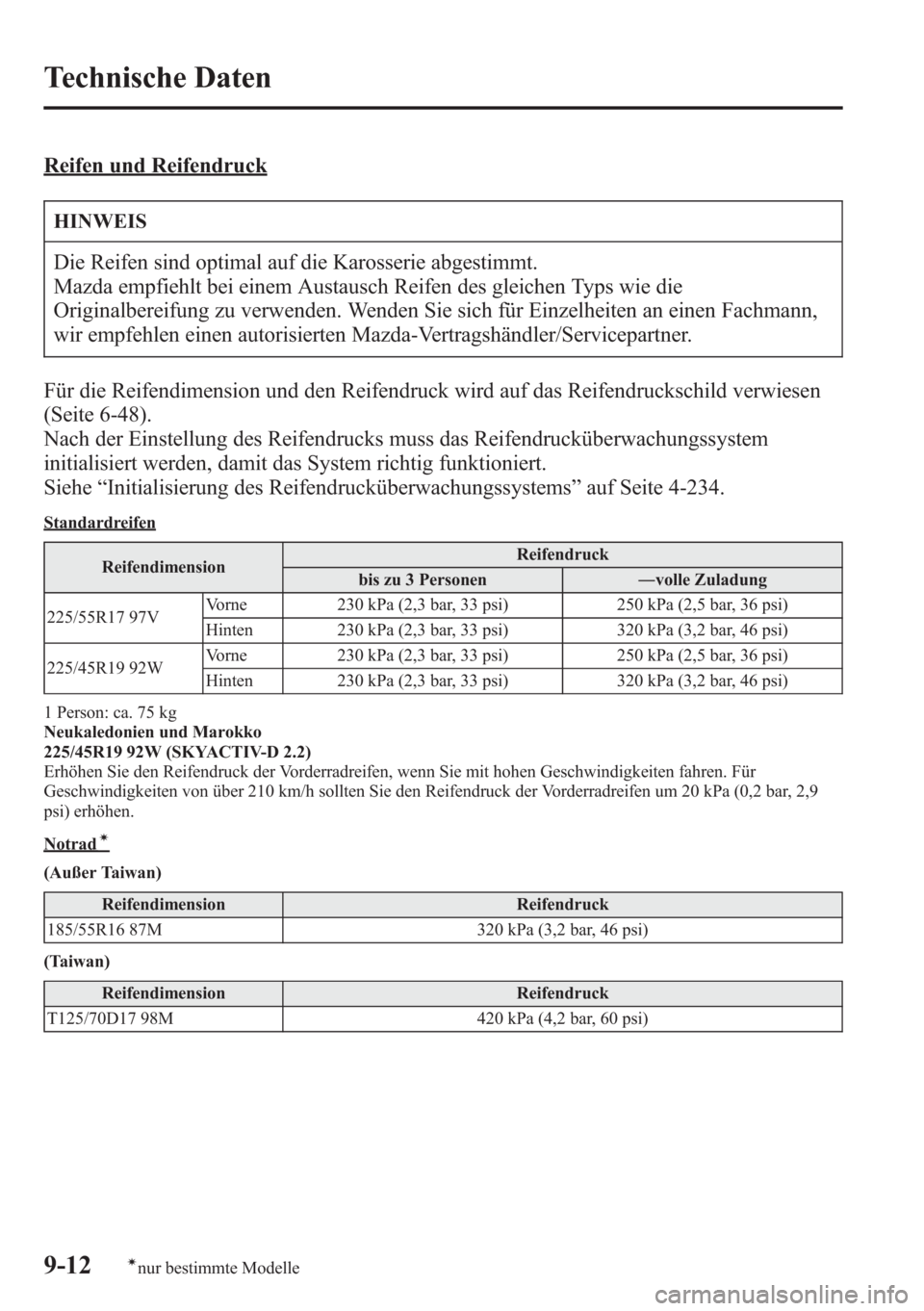

Reifen und Reifendruck
HINWEIS
Die Reifen sind optimal auf die Karosserie abgestimmt.
Mazda empfiehlt bei einem Austausch Reifen des gleichen Typs wie die
Originalbereifung zu verwenden. Wenden Sie sich für Einzelheiten an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Für die Reifendimension und den Reifendruck wird auf das Reifendruckschild verwiesen
(Seite 6-48).
Nach der Einstellung des Reifendrucks muss das Reifendrucküberwachungssystem
initialisiert werden, damit das System richtig funktioniert.
Siehe“Initialisierung des Reifendrucküberwachungssystems”auf Seite 4-234.
Standardreifen
ReifendimensionReifendruck
bis zu 3 Personen―volle Zuladung
225/55R17 97VVorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
225/45R19 92WVorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
1 Person: ca. 75 kg
Neukaledonien und Marokko
225/45R19 92W (SKYACTIV-D 2.2)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
Geschwindigkeiten von über 210 km/h sollten Sie den Reifendruck der Vorderradreifen um 20 kPa (0,2 bar, 2,9
psi) erhöhen.
Notradí
(Außer Taiwan)
Reifendimension Reifendruck
185/55R16 87M 320 kPa (3,2 bar, 46 psi)
(Taiwan)
Reifendimension Reifendruck
T125/70D17 98M 420 kPa (4,2 bar, 60 psi)
9-12ínur bestimmte Modelle
Technische Daten

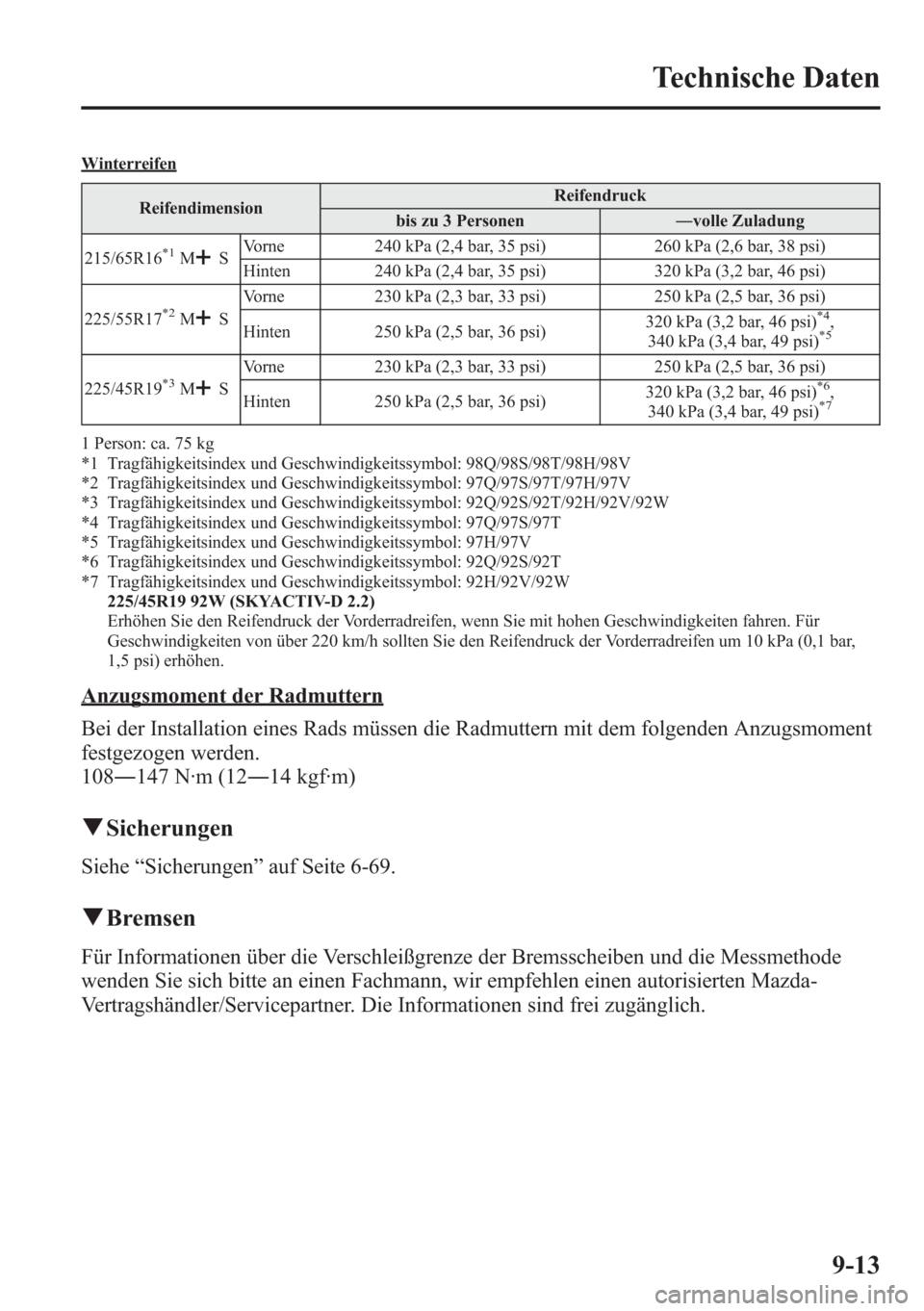

Winterreifen
ReifendimensionReifendruck
bis zu 3 Personen―volle Zuladung
215/65R16
*1MSVorne 240 kPa (2,4 bar, 35 psi) 260 kPa (2,6 bar, 38 psi)
Hinten 240 kPa (2,4 bar, 35 psi) 320 kPa (3,2 bar, 46 psi)
225/55R17
*2MSVorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 250 kPa (2,5 bar, 36 psi)320 kPa (3,2 bar, 46 psi)*4,
340 kPa (3,4 bar, 49 psi)*5
225/45R19*3MSVorne 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Hinten 250 kPa (2,5 bar, 36 psi)320 kPa (3,2 bar, 46 psi)*6,
340 kPa (3,4 bar, 49 psi)*7
1 Person: ca. 75 kg
*1 Tragfähigkeitsindex und Geschwindigkeitssymbol: 98Q/98S/98T/98H/98V
*2 Tragfähigkeitsindex und Geschwindigkeitssymbol: 97Q/97S/97T/97H/97V
*3 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92Q/92S/92T/92H/92V/92W
*4 Tragfähigkeitsindex und Geschwindigkeitssymbol: 97Q/97S/97T
*5 Tragfähigkeitsindex und Geschwindigkeitssymbol: 97H/97V
*6 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92Q/92S/92T
*7 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92H/92V/92W
225/45R19 92W (SKYACTIV-D 2.2)
Erhöhen Sie den Reifendruck der Vorderradreifen, wenn Sie mit hohen Geschwindigkeiten fahren. Für
Geschwindigkeiten von über 220 km/h sollten Sie den Reifendruck der Vorderradreifen um 10 kPa (0,1 bar,
1,5 psi) erhöhen.
Anzugsmoment der Radmuttern
Bei der Installation eines Rads müssen die Radmuttern mit dem folgenden Anzugsmoment
festgezogen werden.
108―147 N·m (12―14 kgf·m)
qSicherungen
Siehe“Sicherungen”auf Seite 6-69.
qBremsen
Für Informationen über die Verschleißgrenze der Bremsscheiben und die Messmethode
wenden Sie sich bitte an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Die Informationen sind frei zugänglich.
Technische Daten
9-13

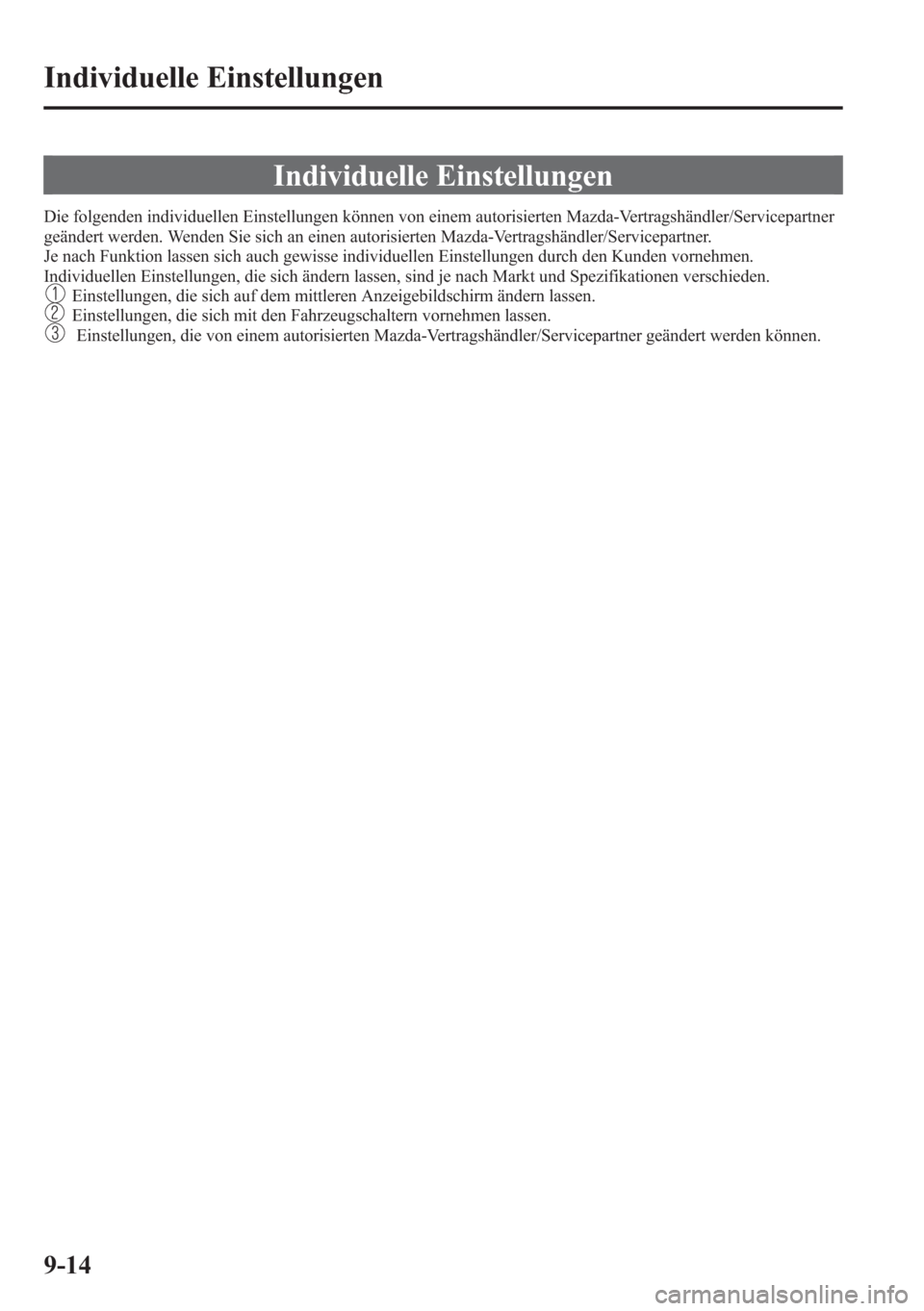

Individuelle Einstellungen
Die folgenden individuellen Einstellungen können von einem autorisierten Mazda-Vertragshändler/Servicepartner
geändert werden. Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.
Je nach Funktion lassen sich auch gewisse individuellen Einstellungen durch den Kunden vornehmen.
Individuellen Einstellungen, die sich ändern lassen, sind je nach Markt und Spezifikationen verschieden.
Einstellungen, die sich auf dem mittleren Anzeigebildschirm ändern lassen.Einstellungen, die sich mit den Fahrzeugschaltern vornehmen lassen.Einstellungen, die von einem autorisierten Mazda-Vertragshändler/Servicepartner geändert werden können.
9-14
Individuelle Einstellungen

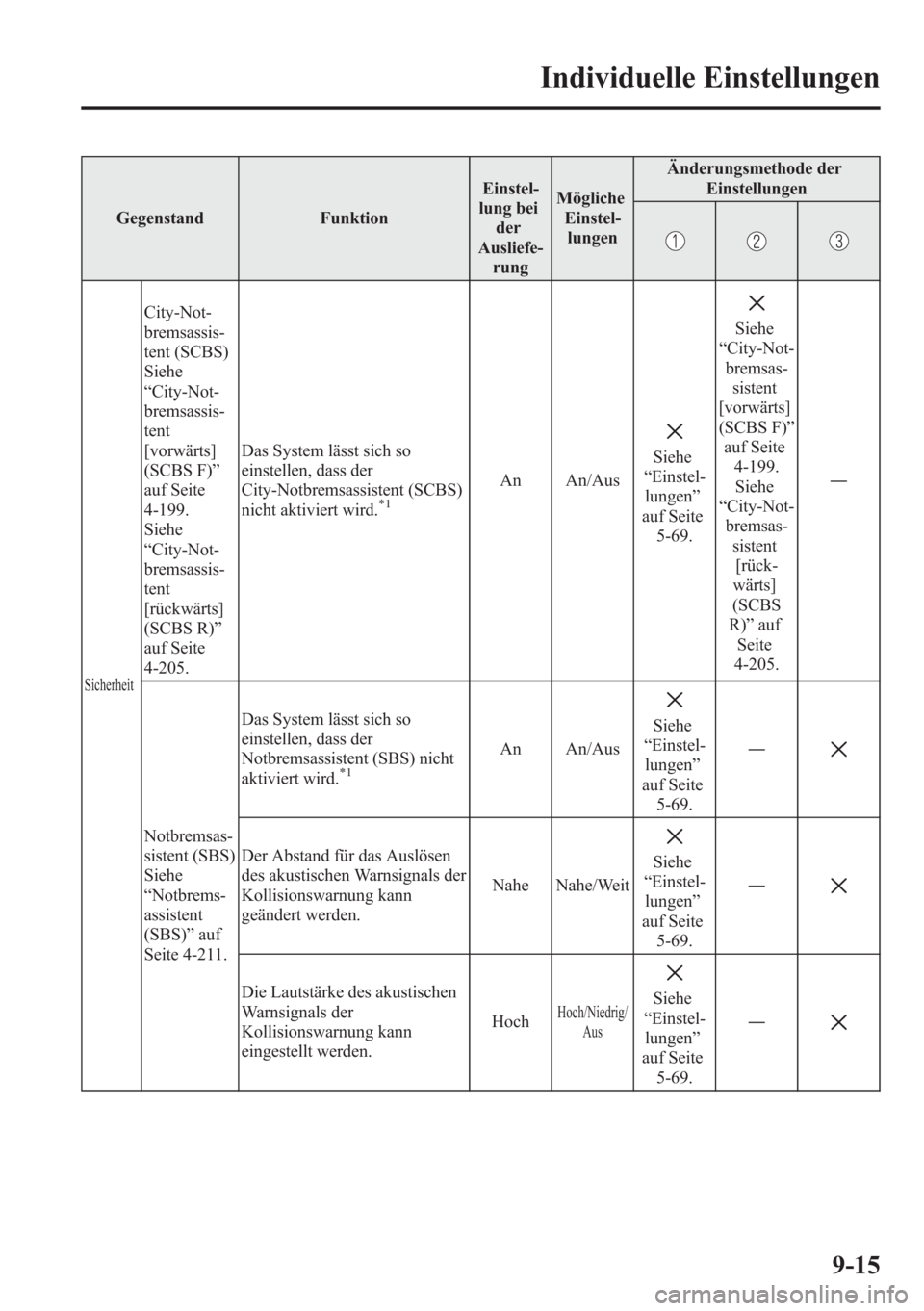

Gegenstand FunktionEinstel-
lung bei
der
Ausliefe-
rungMögliche
Einstel-
lungenÄnderungsmethode der
Einstellungen
Sicherheit
City-Not-
bremsassis-
tent (SCBS)
Siehe
“City-Not-
bremsassis-
tent
[vorwärts]
(SCBS F)”
auf Seite
4-199.
Siehe
“City-Not-
bremsassis-
tent
[rückwärts]
(SCBS R)”
auf Seite
4-205.Das System lässt sich so
einstellen, dass der
City-Notbremsassistent (SCBS)
nicht aktiviert wird.
*1An An/Aus
Siehe
“Einstel-
lungen”
auf Seite
5-69.
Siehe
“City-Not-
bremsas-
sistent
[vorwärts]
(SCBS F)”
auf Seite
4-199.
Siehe
“City-Not-
bremsas-
sistent
[rück-
wärts]
(SCBS
R)”auf
Seite
4-205.―
Notbremsas-
sistent (SBS)
Siehe
“Notbrems-
assistent
(SBS)”auf
Seite 4-211.Das System lässt sich so
einstellen, dass der
Notbremsassistent (SBS) nicht
aktiviert wird.
*1An An/Aus
Siehe
“Einstel-
lungen”
auf Seite
5-69.―
Der Abstand für das Auslösen
des akustischen Warnsignals der
Kollisionswarnung kann
geändert werden.Nahe Nahe/WeitSiehe
“Einstel-
lungen”
auf Seite
5-69.―
Die Lautstärke des akustischen
Warnsignals der
Kollisionswarnung kann
eingestellt werden.HochHoch/Niedrig/
AusSiehe
“Einstel-
lungen”
auf Seite
5-69.―
Individuelle Einstellungen
9-15

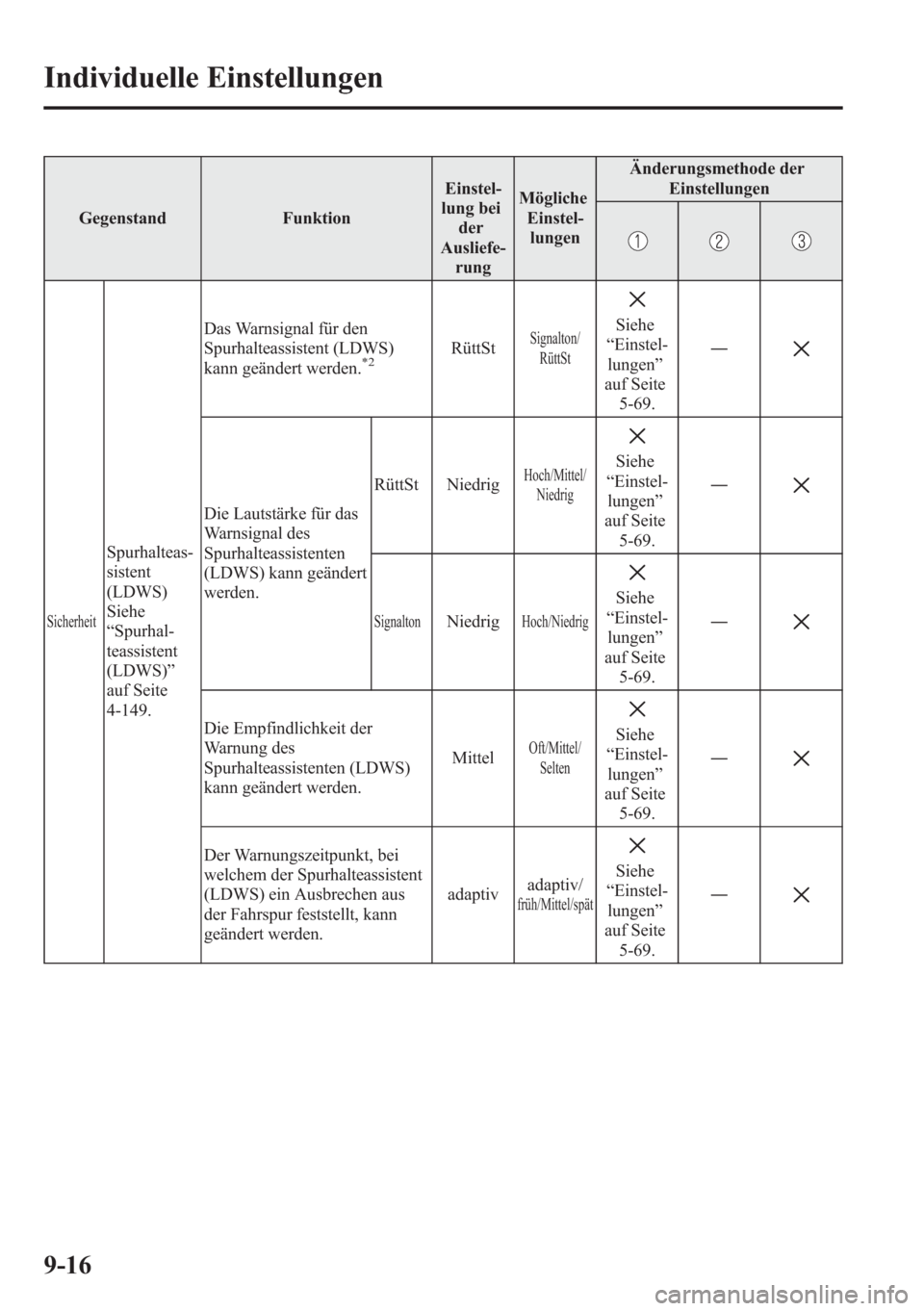

Gegenstand FunktionEinstel-
lung bei
der
Ausliefe-
rungMögliche
Einstel-
lungenÄnderungsmethode der
Einstellungen
Sicherheit
Spurhalteas-
sistent
(LDWS)
Siehe
“Spurhal-
teassistent
(LDWS)”
auf Seite
4-149.Das Warnsignal für den
Spurhalteassistent (LDWS)
kann geändert werden.
*2RüttStSignalton/
RüttStSiehe
“Einstel-
lungen”
auf Seite
5-69.―
Die Lautstärke für das
Warnsignal des
Spurhalteassistenten
(LDWS) kann geändert
werden.RüttSt Niedrig
Hoch/Mittel/
NiedrigSiehe
“Einstel-
lungen”
auf Seite
5-69.―
SignaltonNiedrigHoch/Niedrig
Siehe
“Einstel-
lungen”
auf Seite
5-69.―
Die Empfindlichkeit der
Warnung des
Spurhalteassistenten (LDWS)
kann geändert werden.MittelOft/Mittel/
SeltenSiehe
“Einstel-
lungen”
auf Seite
5-69.―
Der Warnungszeitpunkt, bei
welchem der Spurhalteassistent
(LDWS) ein Ausbrechen aus
der Fahrspur feststellt, kann
geändert werden.adaptivadaptiv/
früh/Mittel/spät
Siehe
“Einstel-
lungen”
auf Seite
5-69.―
9-16
Individuelle Einstellungen

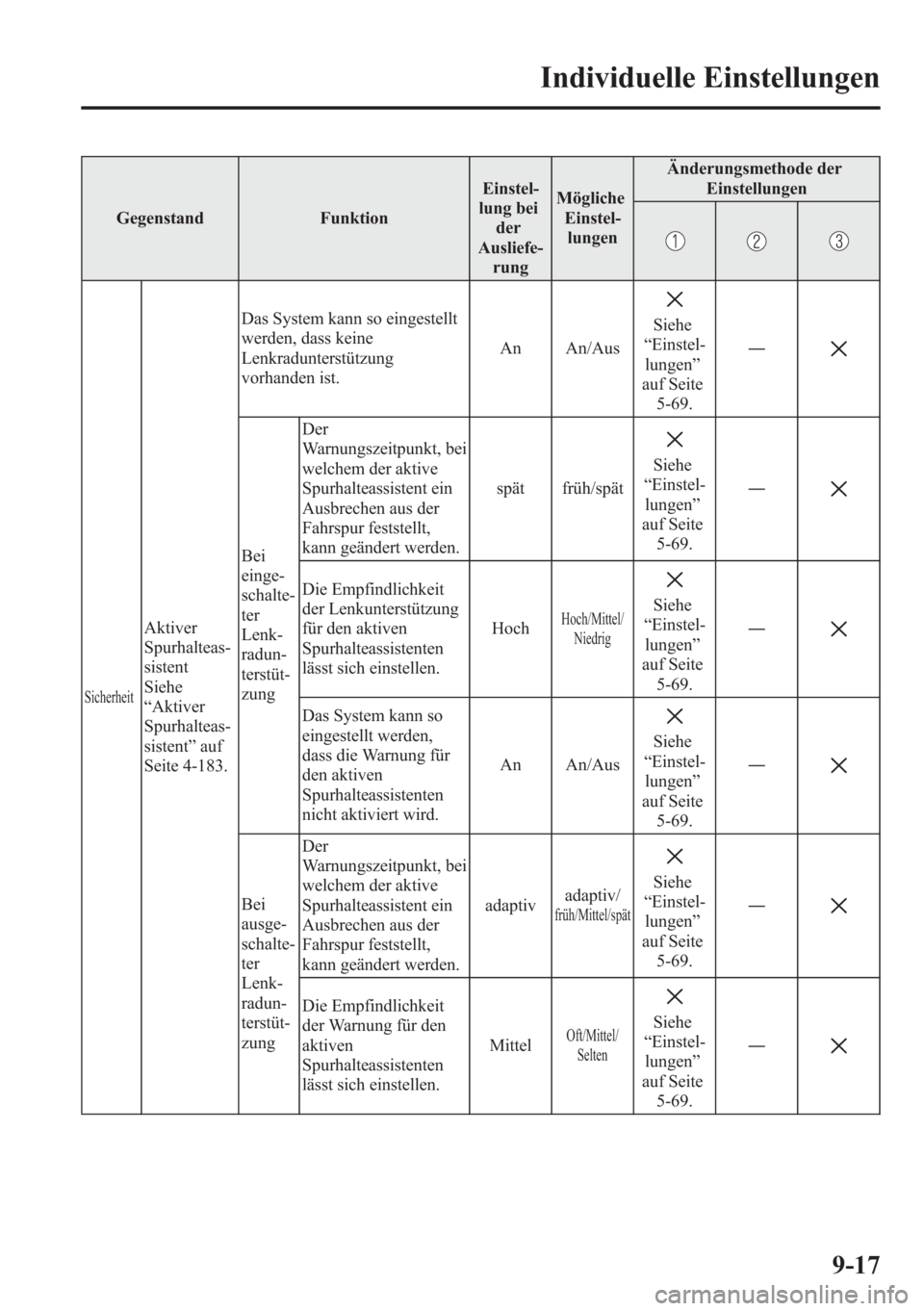

Gegenstand FunktionEinstel-
lung bei
der
Ausliefe-
rungMögliche
Einstel-
lungenÄnderungsmethode der
Einstellungen
Sicherheit
Aktiver
Spurhalteas-
sistent
Siehe
“Aktiver
Spurhalteas-
sistent”auf
Seite 4-183.Das System kann so eingestellt
werden, dass keine
Lenkradunterstützung
vorhanden ist.An An/Aus
Siehe
“Einstel-
lungen”
auf Seite
5-69.―
Bei
einge-
schalte-
ter
Lenk-
radun-
terstüt-
zungDer
Warnungszeitpunkt, bei
welchem der aktive
Spurhalteassistent ein
Ausbrechen aus der
Fahrspur feststellt,
kann geändert werden.spät früh/spät
Siehe
“Einstel-
lungen”
auf Seite
5-69.―
Die Empfindlichkeit
der Lenkunterstützung
für den aktiven
Spurhalteassistenten
lässt sich einstellen.Hoch
Hoch/Mittel/
NiedrigSiehe
“Einstel-
lungen”
auf Seite
5-69.―
Das System kann so
eingestellt werden,
dass die Warnung für
den aktiven
Spurhalteassistenten
nicht aktiviert wird.An An/Aus
Siehe
“Einstel-
lungen”
auf Seite
5-69.―
Bei
ausge-
schalte-
ter
Lenk-
radun-
terstüt-
zungDer
Warnungszeitpunkt, bei
welchem der aktive
Spurhalteassistent ein
Ausbrechen aus der
Fahrspur feststellt,
kann geändert werden.adaptivadaptiv/früh/Mittel/spät
Siehe
“Einstel-
lungen”
auf Seite
5-69.―
Die Empfindlichkeit
der Warnung für den
aktiven
Spurhalteassistenten
lässt sich einstellen.Mittel
Oft/Mittel/
SeltenSiehe
“Einstel-
lungen”
auf Seite
5-69.―
Individuelle Einstellungen
9-17
