2015 MAZDA MODEL 6 Betriebsanleitung (in German)

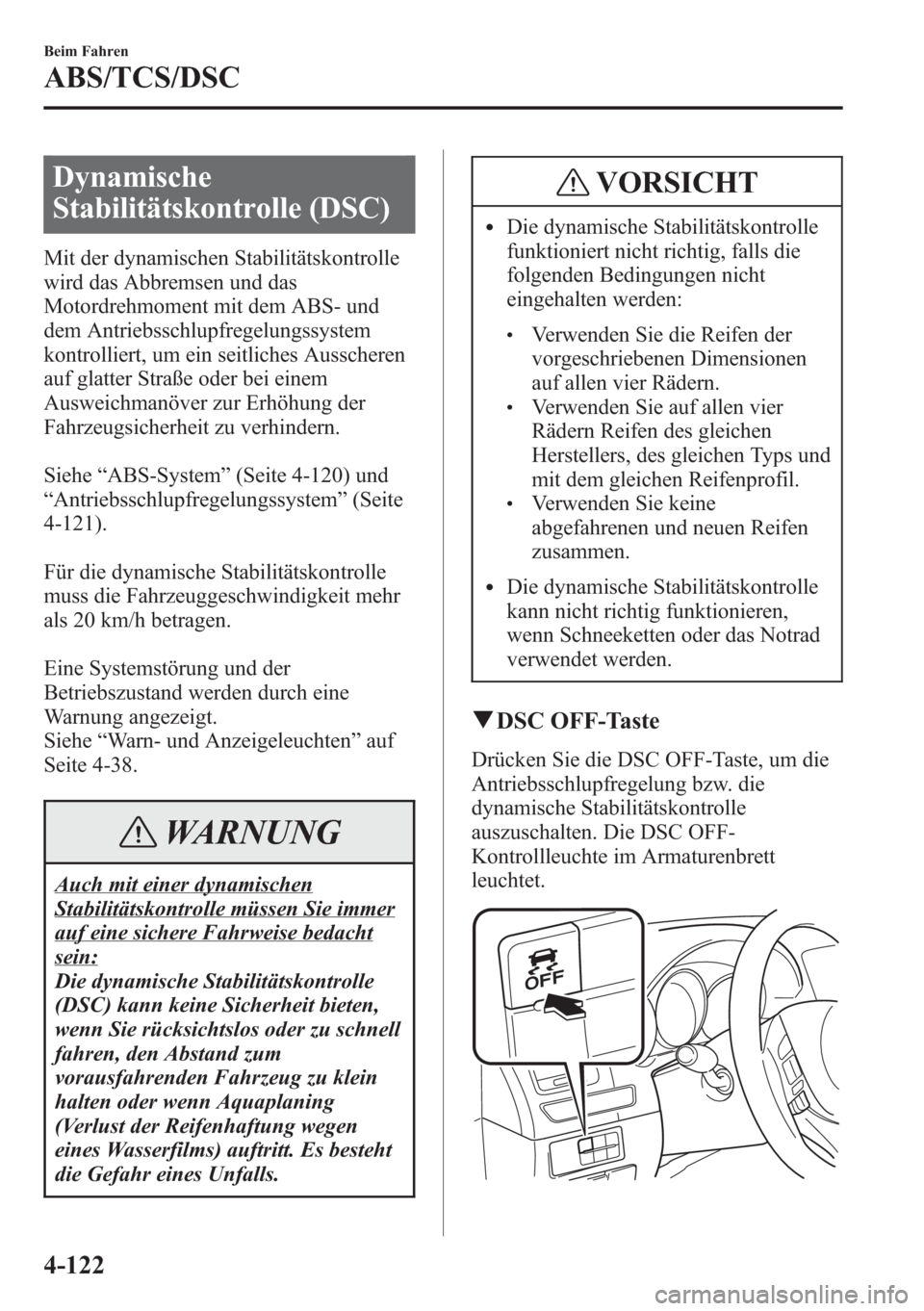

Dynamische
Stabilitätskontrolle (DSC)
Mit der dynamischen Stabilitätskontrolle
wird das Abbremsen und das
Motordrehmoment mit dem ABS- und
dem Antriebsschlupfregelungssystem
kontrolliert, um ein seitliches Ausscheren
auf glatter Straße oder bei einem
Ausweichmanöver zur Erhöhung der
Fahrzeugsicherheit zu verhindern.
Siehe“ABS-System”(Seite 4-120) und
“Antriebsschlupfregelungssystem”(Seite
4-121).
Für die dynamische Stabilitätskontrolle
muss die Fahrzeuggeschwindigkeit mehr
als 20 km/h betragen.
Eine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-38.
WARNUNG
Auch mit einer dynamischen
Stabilitätskontrolle müssen Sie immer
auf eine sichere Fahrweise bedacht
sein:
Die dynamische Stabilitätskontrolle
(DSC) kann keine Sicherheit bieten,
wenn Sie rücksichtslos oder zu schnell
fahren, den Abstand zum
vorausfahrenden Fahrzeug zu klein
halten oder wenn Aquaplaning
(Verlust der Reifenhaftung wegen
eines Wasserfilms) auftritt. Es besteht
die Gefahr eines Unfalls.
VORSICHT
lDie dynamische Stabilitätskontrolle
funktioniert nicht richtig, falls die
folgenden Bedingungen nicht
eingehalten werden:
lVerwenden Sie die Reifen der
vorgeschriebenen Dimensionen
auf allen vier Rädern.
lVerwenden Sie auf allen vier
Rädern Reifen des gleichen
Herstellers, des gleichen Typs und
mit dem gleichen Reifenprofil.
lVerwenden Sie keine
abgefahrenen und neuen Reifen
zusammen.
lDie dynamische Stabilitätskontrolle
kann nicht richtig funktionieren,
wenn Schneeketten oder das Notrad
verwendet werden.
qDSC OFF-Taste
Drücken Sie die DSC OFF-Taste, um die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle
auszuschalten. Die DSC OFF-
Kontrollleuchte im Armaturenbrett
leuchtet.
4-122
Beim Fahren
ABS/TCS/DSC

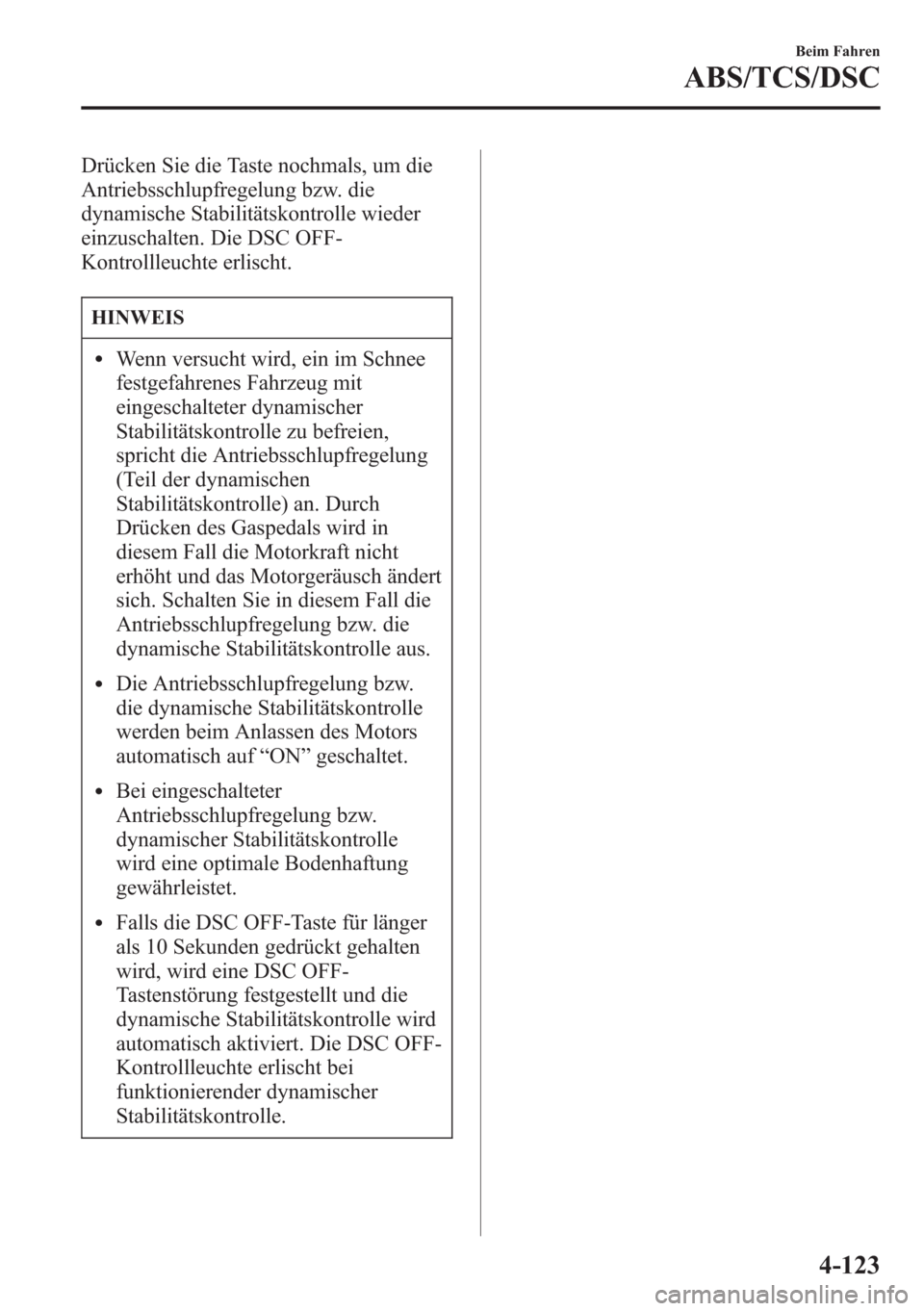

Drücken Sie die Taste nochmals, um die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle wieder
einzuschalten. Die DSC OFF-
Kontrollleuchte erlischt.
HINWEIS
lWenn versucht wird, ein im Schnee
festgefahrenes Fahrzeug mit
eingeschalteter dynamischer
Stabilitätskontrolle zu befreien,
spricht die Antriebsschlupfregelung
(Teil der dynamischen
Stabilitätskontrolle) an. Durch
Drücken des Gaspedals wird in
diesem Fall die Motorkraft nicht
erhöht und das Motorgeräusch ändert
sich. Schalten Sie in diesem Fall die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle aus.
lDie Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
werden beim Anlassen des Motors
automatisch auf“ON”geschaltet.
lBei eingeschalteter
Antriebsschlupfregelung bzw.
dynamischer Stabilitätskontrolle
wird eine optimale Bodenhaftung
gewährleistet.
lFalls die DSC OFF-Taste für länger
als 10 Sekunden gedrückt gehalten
wird, wird eine DSC OFF-
Tastenstörung festgestellt und die
dynamische Stabilitätskontrolle wird
automatisch aktiviert. Die DSC OFF-
Kontrollleuchte erlischt bei
funktionierender dynamischer
Stabilitätskontrolle.
Beim Fahren
ABS/TCS/DSC
4-123

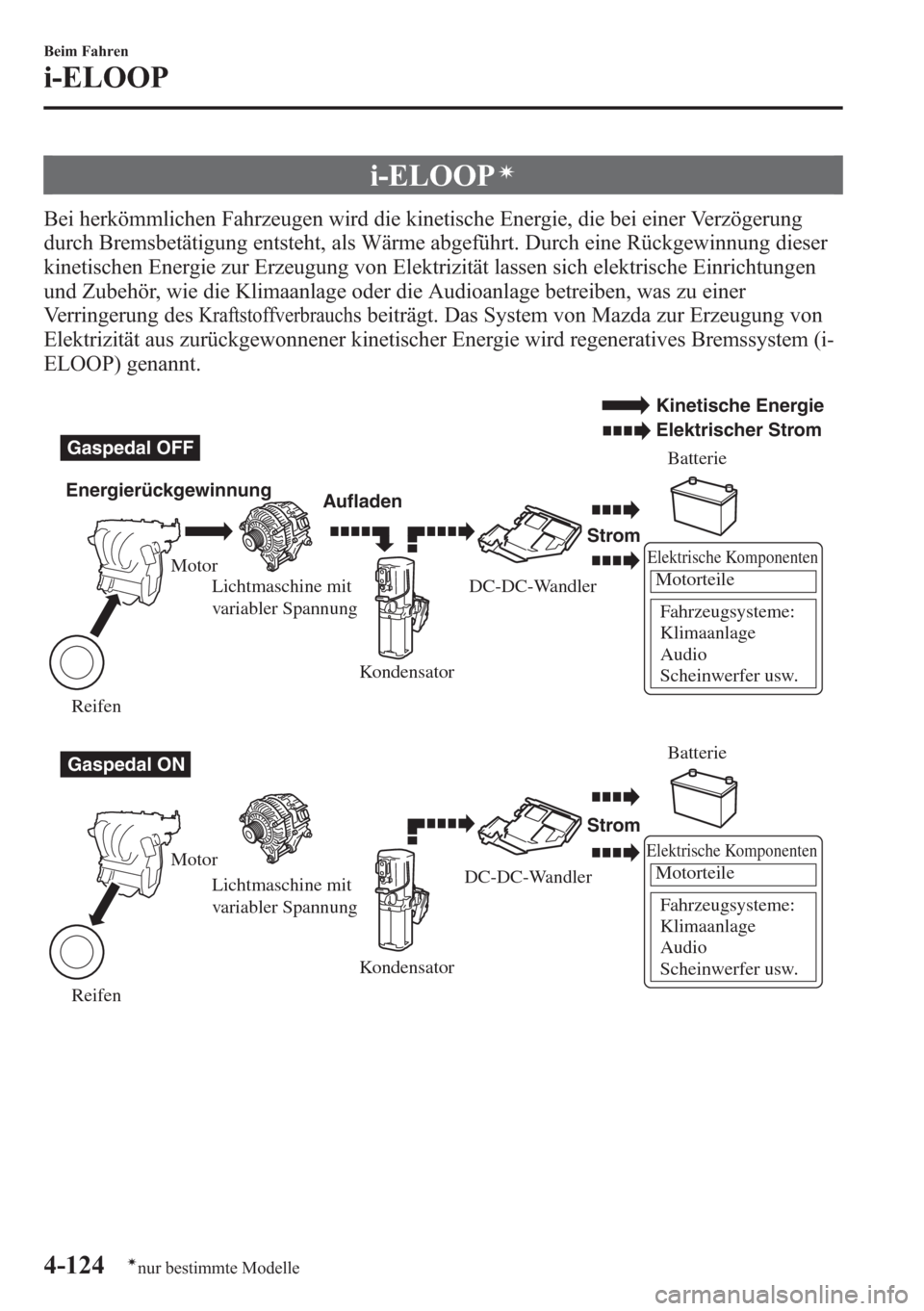

i-ELOOPí
Bei herkömmlichen Fahrzeugen wird die kinetische Energie, die bei einer Verzögerung
durch Bremsbetätigung entsteht, als Wärme abgeführt. Durch eine Rückgewinnung dieser
kinetischen Energie zur Erzeugung von Elektrizität lassen sich elektrische Einrichtungen
und Zubehör, wie die Klimaanlage oder die Audioanlage betreiben, was zu einer
Verringerung des
Kraftstoffverbrauchs beiträgt. Das System von Mazda zur Erzeugung von
Elektrizität aus zurückgewonnener kinetischer Energie wird regeneratives Bremssystem (i-
ELOOP) genannt.
Elektrische Komponenten
Motorteile
Fahrzeugsysteme:
Klimaanlage
Audio
Scheinwerfer usw.
Gaspedal OFF
Gaspedal ON Energierückgewinnung
AufladenBatterie
Batterie Strom
Strom
Elektrische Komponenten
Motorteile
Fahrzeugsysteme:
Klimaanlage
Audio
Scheinwerfer usw.
Motor
Lichtmaschine mit
variabler Spannung
Lichtmaschine mit
variabler Spannung Motor
Reifen ReifenKondensator
KondensatorDC-DC-Wandler
DC-DC-Wandler
Kinetische Energie
Elektrischer Strom
4-124
Beim Fahren
ínur bestimmte Modelle
i-ELOOP

Zur sofortigen Speicherung von großen Mengen von zurückgewonnener Energie dient ein
Kondensator.
Lichtmaschine
mit variabler
Spannung
KondensatorDC-DC-Wandler
VORSICHT
Große Ströme fließen in den folgenden Bereichen, deshalb dürfen diese nicht berührt
werden.
lLichtmaschine mit variabler Spannung
lDC-DC-Wandler
lKondensator
HINWEIS
lFür die Installation von Geräten mit hoher Leistungsaufnahme, wie
Hochleistungslautsprechern müssen Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner wenden.
lDerKraftstoffverbrauchkann sich je nach der Verwendung der Klimaanlage oder der
Scheinwerfer ändern.
lWenden Sie sich für die Entsorgung des Kondensators an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Besuchen Sie für Einzelheiten die folgende URL.
http://www.mazda.com/csr/environment/recycling
Beim Fahren
i-ELOOP
4-125

qi-ELOOP-Ladedisplay
Falls der Motor angelassen wird, nachdem
das Fahrzeug für längere Zeit nicht in
Betrieb genommen wurde, kann die
Anzeige“i-ELOOP lädt.”erscheinen.
Lassen Sie den Motor leer laufen bis diese
Anzeige erlischt.
HINWEIS
Falls das Fahrzeug mit einer
angezeigten Meldung gefahren wird,
ertönt ein akustisches Signal.
Falls das Lenkrad bei leuchtender
Anzeige betätigt wird, ist mehr Kraft
erforderlich als normal, aber das ist
nicht ein Anzeichen einer Störung.
Halten Sie das Fahrzeug an einer
sicheren Stelle mit laufendem Motor an
und betätigen Sie das Lenkrad nicht.
Nach dem Erlöschen der Meldung ist
die Lenkradbetätigung wieder normal.
4-126
Beim Fahren
i-ELOOP

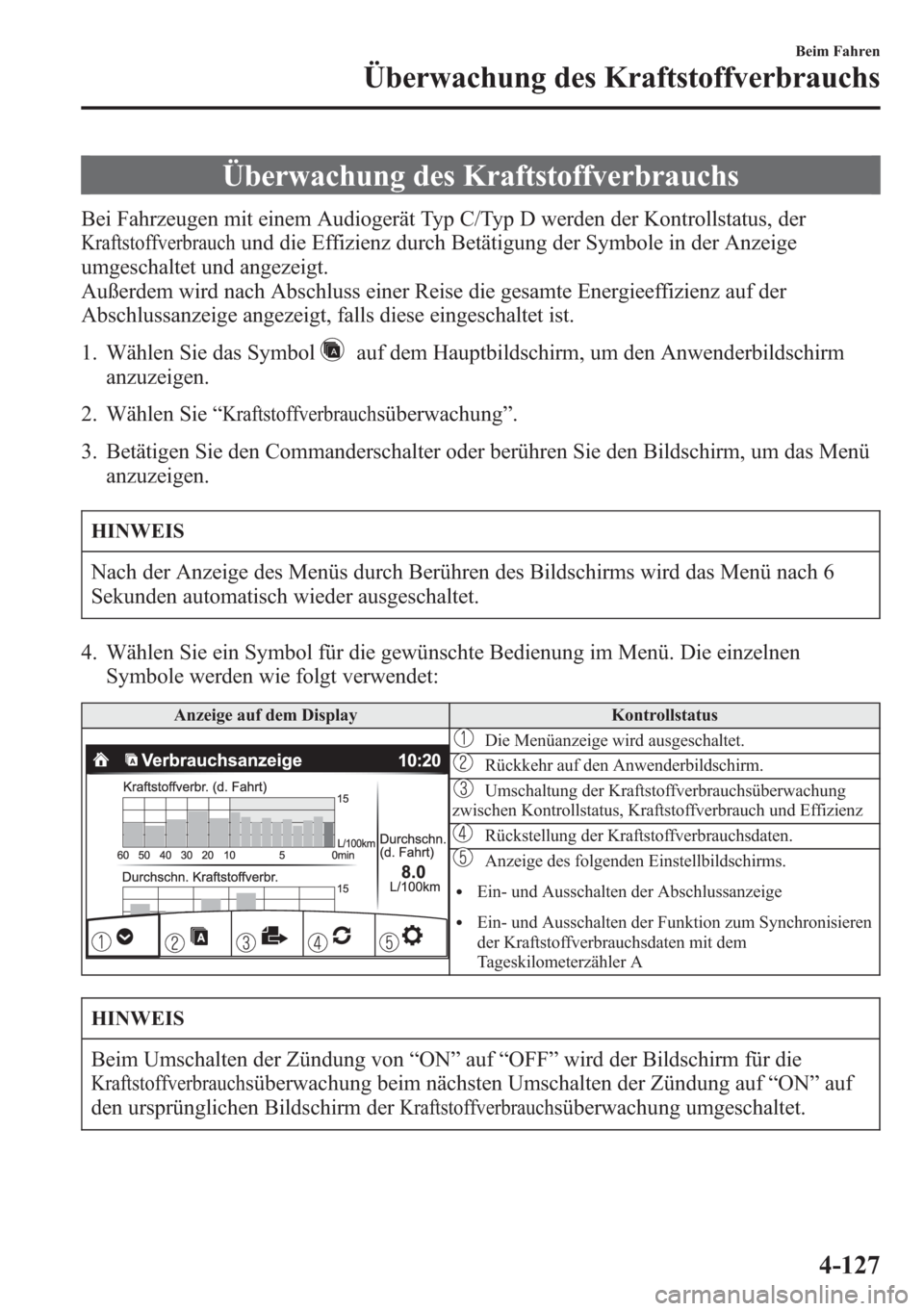

Überwachung des Kraftstoffverbrauchs
Bei Fahrzeugen mit einem Audiogerät Typ C/Typ D werden der Kontrollstatus, der
Kraftstoffverbrauchund die Effizienz durch Betätigung der Symbole in der Anzeige
umgeschaltet und angezeigt.
Außerdem wird nach Abschluss einer Reise die gesamte Energieeffizienz auf der
Abschlussanzeige angezeigt, falls diese eingeschaltet ist.
1. Wählen Sie das Symbol
auf dem Hauptbildschirm, um den Anwenderbildschirm
anzuzeigen.
2. Wählen Sie“
Kraftstoffverbrauchsüberwachung”.
3. Betätigen Sie den Commanderschalter oder berühren Sie den Bildschirm, um das Menü
anzuzeigen.
HINWEIS
Nach der Anzeige des Menüs durch Berühren des Bildschirms wird das Menü nach 6
Sekunden automatisch wieder ausgeschaltet.
4. Wählen Sie ein Symbol für die gewünschte Bedienung im Menü. Die einzelnen
Symbole werden wie folgt verwendet:
Anzeige auf dem Display Kontrollstatus
Die Menüanzeige wird ausgeschaltet.
Rückkehr auf den Anwenderbildschirm.
Umschaltung der Kraftstoffverbrauchsüberwachung
zwischen Kontrollstatus, Kraftstoffverbrauch und Effizienz
Rückstellung der Kraftstoffverbrauchsdaten.
Anzeige des folgenden Einstellbildschirms.
lEin- und Ausschalten der Abschlussanzeige
lEin- und Ausschalten der Funktion zum Synchronisieren
der Kraftstoffverbrauchsdaten mit dem
Tageskilometerzähler A
HINWEIS
Beim Umschalten der Zündung von“ON”auf“OFF”wird der Bildschirm für die
Kraftstoffverbrauchsüberwachung beim nächsten Umschalten der Zündung auf“ON”auf
den ursprünglichen Bildschirm der
Kraftstoffverbrauchsüberwachung umgeschaltet.
Beim Fahren
Überwachung des Kraftstoffverbrauchs
4-127

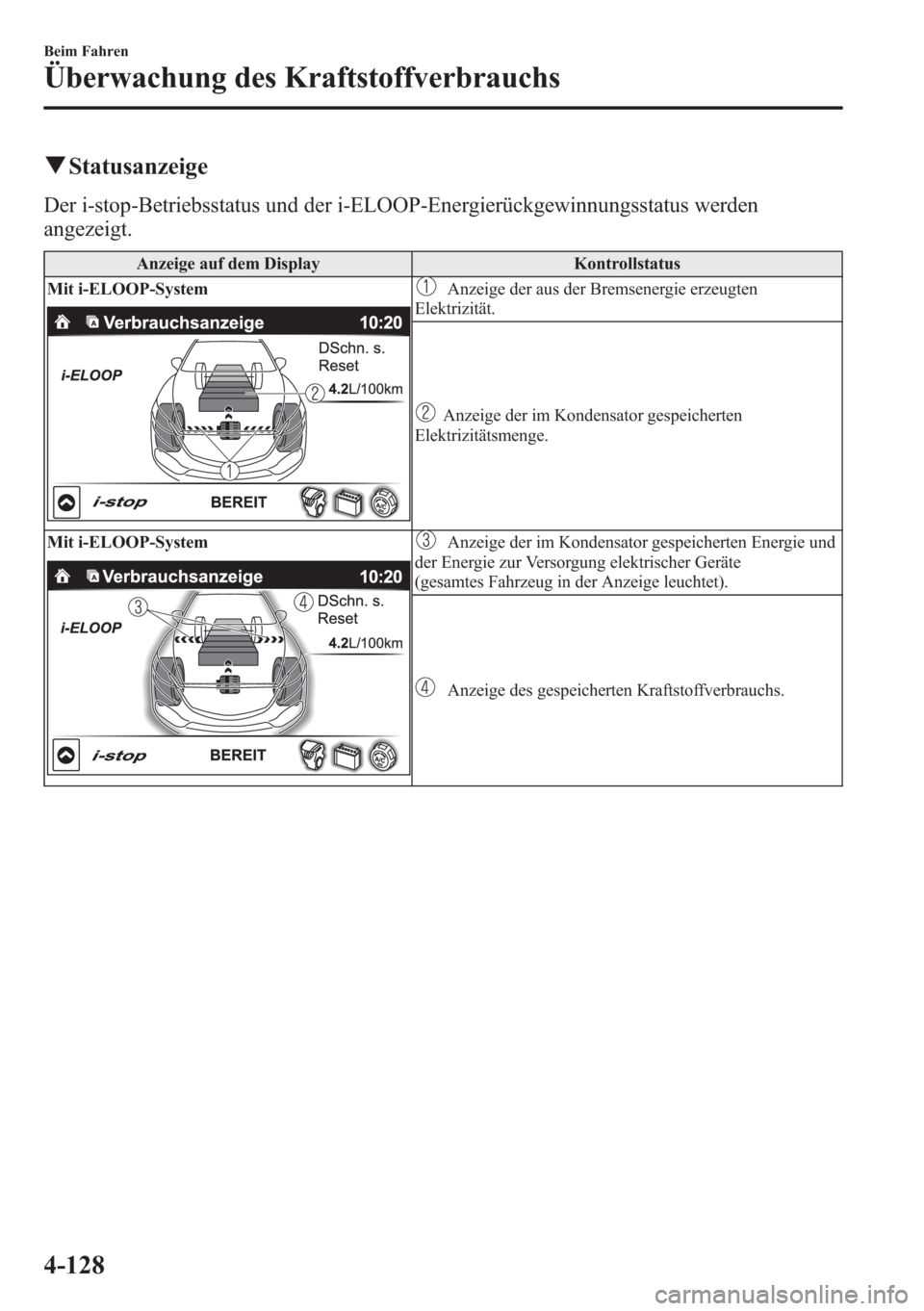

qStatusanzeige
Der i-stop-Betriebsstatus und der i-ELOOP-Energierückgewinnungsstatus werden
angezeigt.
Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System
Anzeige der aus der Bremsenergie erzeugten
Elektrizität.
Anzeige der im Kondensator gespeicherten
Elektrizitätsmenge.
Mit i-ELOOP-System
Anzeige der im Kondensator gespeicherten Energie und
der Energie zur Versorgung elektrischer Geräte
(gesamtes Fahrzeug in der Anzeige leuchtet).
Anzeige des gespeicherten Kraftstoffverbrauchs.
4-128
Beim Fahren
Überwachung des Kraftstoffverbrauchs

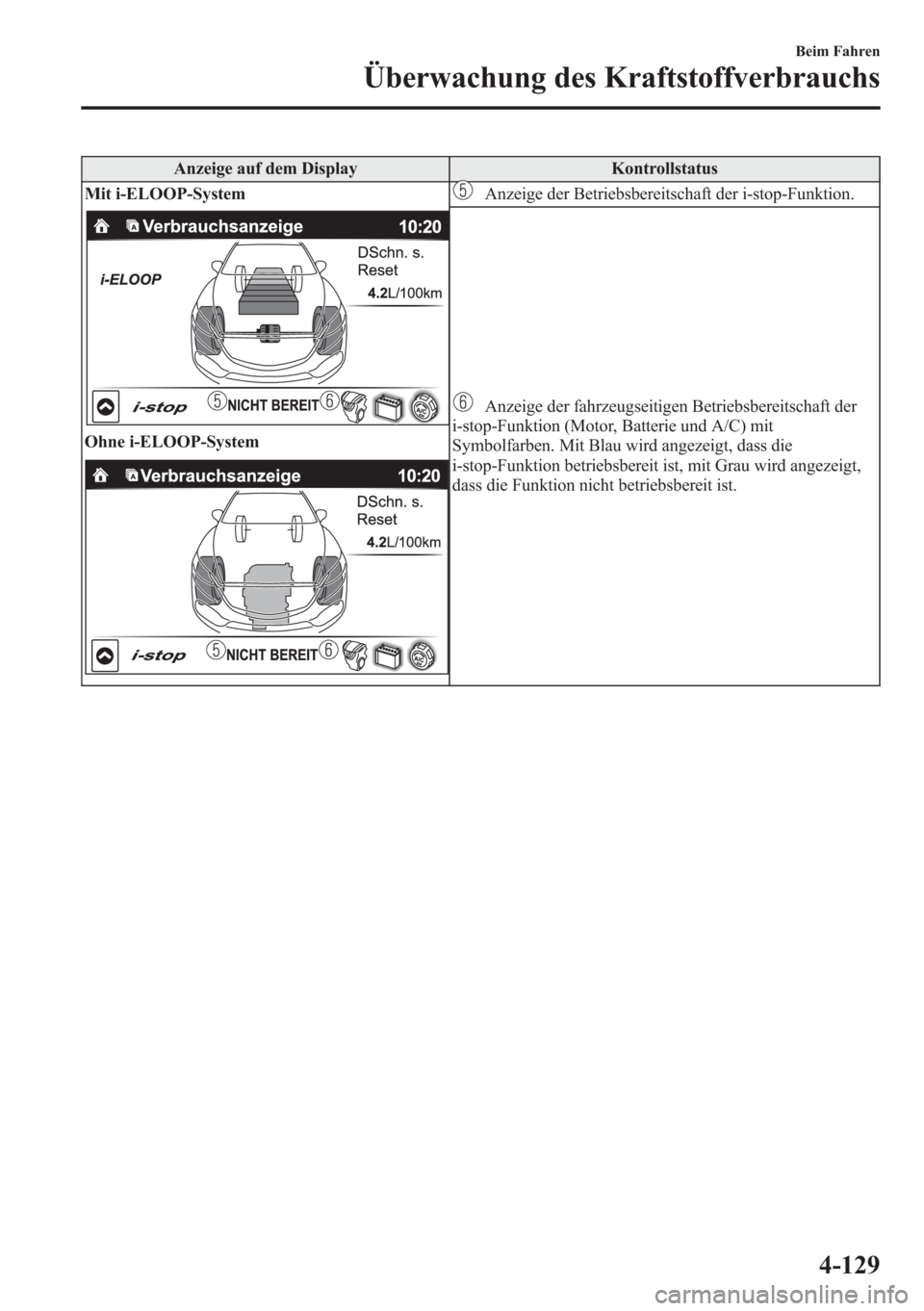

Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System
Ohne i-ELOOP-System
Anzeige der Betriebsbereitschaft der i-stop-Funktion.
Anzeige der fahrzeugseitigen Betriebsbereitschaft der
i-stop-Funktion (Motor, Batterie und A/C) mit
Symbolfarben. Mit Blau wird angezeigt, dass die
i-stop-Funktion betriebsbereit ist, mit Grau wird angezeigt,
dass die Funktion nicht betriebsbereit ist.
Beim Fahren
Überwachung des Kraftstoffverbrauchs
4-129
