2015 MAZDA MODEL 6 Betriebsanleitung (in German)

qHindernisanzeigeí
Die Position des Sensors, der ein Hindernis erfasst, wird angezeigt. Die Anzeige leuchtet in
verschiedenen Zonen, je nach dem vom Sensor erfassten Abstand zum Hindernis.
Wenn sich das Fahrzeug dem Hindernis nähert, leuchtet eine Zone, die näher am Fahrzeug
ist.
Sensor vordere
linke EckeSensor vordere
rechte Ecke
Sensor hintere
rechte Ecke Sensor hintere
linke EckeSensor vorne
Sensor hinten
4-258
Beim Fahren
ínur bestimmte Modelle
Einparkhilfe

Meldung von Systemstörungen
Beim Auftreten von Störungen, die in der nachstehenden Tabelle aufgelistet sind, wird der
Fahrer entsprechend der Art des Systems wie gezeigt auf die Störung hingewiesen.
Erfassungsanzeige Störungsbehebung
Unterbrechung
Mögliche Systemstörung. Lassen Sie in diesem Fall
das Fahrzeug so rasch wie möglich von einem
Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Systemstörung
Mögliche Systemstörung. Lassen Sie in diesem Fall
das Fahrzeug so rasch wie möglich von einem
Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Frost/Verschmutzung
Fremdkörper befinden sich im Sensorbereich der
gezeigten Erfassungsanzeige für Hindernisse. Falls
das System nicht funktioniert, muss das Fahrzeug
von einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner,
überprüft werden.
Beim Fahren
Einparkhilfe
4-259

qEinparkhilfewarnsignal
Bei funktionierendem System ertönt das akustische Signal wie folgt.Vorderer Sensor, hinterer Sensor
AbstandserfassungAbstand zwischen Fahrzeug und Hindernis
Akustisches
Signal*1Vorderer Sensor Hinterer Sensor
Größter Abstandca. 100 cm―60 cm
ca. 150 cm―60 cm
Signal in langen
Intervallen
Großer Abstandca. 60―45 cm
ca. 60―45 cm
Signal in mittleren
Intervallen
Mittlerer Abstandca. 45―35 cm
ca. 45―35 cm
Signal in kurzen
Intervallen
Kleiner Abstandinnerhalb ca. 35 cm
innerhalb ca. 35 cm
Kontinuierliches
Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.
4-260
Beim Fahren
Einparkhilfe

Vorderer Ecksensor, hinterer Ecksensor
AbstandserfassungAbstand zwischen Fahrzeug und Hindernis
Akustisches Signal
*1Vorderer/hinterer Ecksensor
Großer Abstandca. 50―38 cm
Signal in mittleren Intervallen
Mittlerer Abstandca. 38―25 cm
Signal in kurzen Intervallen
Kleiner Abstandinnerhalb ca. 25 cm
Kontinuierliches Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.
HINWEIS
Falls ein Hindernis in einer Zone für mehr als 6 Sekunden erfasst wird, so wird das
akustische Warnsignal ausgeschaltet. Falls das gleiche Hindernis in einer anderen Zone
erfasst wird, so ertönt das entsprechende akustische Warnsignal.
Beim Fahren
Einparkhilfe
4-261

qWarnleuchte/akustisches Signal aktiviert
Der Fahrer wird durch ein akustisches Signal und eine Kontrollleuchte auf einen
abnormalen Zustand hingewiesen.
Kontrollleuchte/Signal Überprüfung
Die Anzeige blinkt, wenn der
Einparkhilfeschalter bei einer
Fahrzeuggeschwindigkeit von
10 km/h oder weniger gedrückt
wird.Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch wie
möglich von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Es ertönt kein akustisches
Signal.Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch wie
möglich von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Das Signal ertönt fünfmal.Säubern Sie den Sensorbereich. Falls das System nicht funktioniert, muss das
Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüft werden.
Eine gewisse Hindernisanzeige
wird kontinuierlich angezeigt.Siehe“Hindernisanzeige”auf Seite 4-258.
4-262
Beim Fahren
Einparkhilfe

5Fahrzeuginnenraum
Verschiedene Ausrüstungen für den Fahrkomfort, wie Klimaanlage und
Audioanlage
Klimaanlage .................................................................................. 5-2
Bedienungshinweise ................................................................. 5-2
Belüftung .................................................................................. 5-3
Manuelle Ausführung ............................................................... 5-5
Vollautomatische Klimaanlage ................................................ 5-10
Audioanlage ................................................................................. 5-15
Antenne ................................................................................... 5-15
Bedienungshinweise für die Audioanlage ............................... 5-15
Audiogeräte (Typ A/Typ B) .................................................... 5-29
Audiogeräte (Typ C/Typ D) .................................................... 5-47
Bedienung der Audiotasten ..................................................... 5-71
AUX/USB/iPod-Betriebsart .................................................... 5-74
Bluetooth®
í................................................................................ 5-93
Bluetooth®-Freisprecheinrichtung (Typ A/Typ B)í............ 5-122
Bluetooth®-Freisprecheinrichtung (Typ C/Typ D)í............ 5-130
Bluetooth® Audio (Typ A/Typ B)í..................................... 5-140
Bluetooth® Audio (Typ C/Typ D)í..................................... 5-143
Fehlersucheí........................................................................ 5-155
Innenausstattung ...................................................................... 5-160
Sonnenblenden ...................................................................... 5-160
Innenleuchten ........................................................................ 5-161
Zusatzsteckbuchsen ............................................................... 5-164
Getränkehalter ....................................................................... 5-166
Flaschenhalter ....................................................................... 5-167
Ablagefächer ......................................................................... 5-167
Herausnehmbarer Aschenbecher
í........................................ 5-171
Hinterer Lichtschutzí........................................................... 5-172
5-1ínur bestimmte Modelle

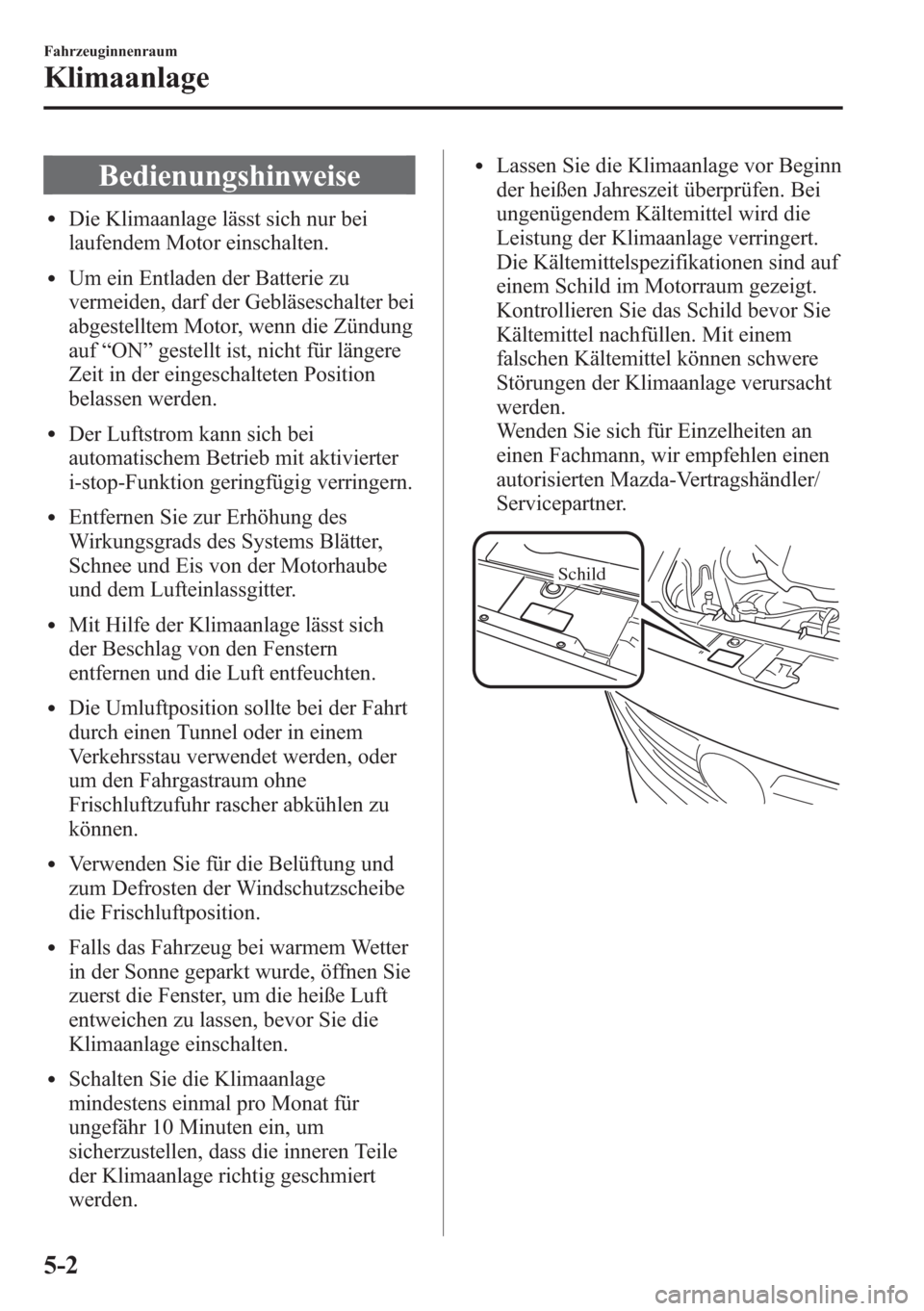

Bedienungshinweise
lDie Klimaanlage lässt sich nur bei
laufendem Motor einschalten.
lUm ein Entladen der Batterie zu
vermeiden, darf der Gebläseschalter bei
abgestelltem Motor, wenn die Zündung
auf“ON”gestellt ist, nicht für längere
Zeit in der eingeschalteten Position
belassen werden.
lDer Luftstrom kann sich bei
automatischem Betrieb mit aktivierter
i-stop-Funktion geringfügig verringern.
lEntfernen Sie zur Erhöhung des
Wirkungsgrads des Systems Blätter,
Schnee und Eis von der Motorhaube
und dem Lufteinlassgitter.
lMit Hilfe der Klimaanlage lässt sich
der Beschlag von den Fenstern
entfernen und die Luft entfeuchten.
lDie Umluftposition sollte bei der Fahrt
durch einen Tunnel oder in einem
Verkehrsstau verwendet werden, oder
um den Fahrgastraum ohne
Frischluftzufuhr rascher abkühlen zu
können.
lVerwenden Sie für die Belüftung und
zum Defrosten der Windschutzscheibe
die Frischluftposition.
lFalls das Fahrzeug bei warmem Wetter
in der Sonne geparkt wurde, öffnen Sie
zuerst die Fenster, um die heiße Luft
entweichen zu lassen, bevor Sie die
Klimaanlage einschalten.
lSchalten Sie die Klimaanlage
mindestens einmal pro Monat für
ungefähr 10 Minuten ein, um
sicherzustellen, dass die inneren Teile
der Klimaanlage richtig geschmiert
werden.
lLassen Sie die Klimaanlage vor Beginn
der heißen Jahreszeit überprüfen. Bei
ungenügendem Kältemittel wird die
Leistung der Klimaanlage verringert.
Die Kältemittelspezifikationen sind auf
einem Schild im Motorraum gezeigt.
Kontrollieren Sie das Schild bevor Sie
Kältemittel nachfüllen. Mit einem
falschen Kältemittel können schwere
Störungen der Klimaanlage verursacht
werden.
Wenden Sie sich für Einzelheiten an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Schild
5-2
Fahrzeuginnenraum
Klimaanlage

Belüftung
qEinstellen des Luftstroms
Einstellen der Luftstromrichtung
Stellen Sie die Luftstromrichtung mit dem
Einstellknopf ein.
HINWEIS
lBei Verwendung der Klimaanlage
bei feuchter Außenluft, kann an den
Luftdüsen Nebel austreten. Dies ist
auf die rasche Abkühlung von
feuchter Luft zurückzuführen und ist
keinesfalls ein Anzeichen einer
Störung.
lDie Luftdüsen lassen sich mit dem
Einstellrad vollständig öffnen und
schließen.
Seitliche Luftdüsen (Fahrer)
Knopf
Regler
öffnen
schließen
Seitliche Luftdüsen (Beifahrer)
öffnenKnopf
Regler schließen
Mittlere Luftdüsen
öffnen Knopf
Regler
schließen
Hintere Belüftungsdüsení
KnopfRegler
schließen öffnen
Fahrzeuginnenraum
Klimaanlage
5-3ínur bestimmte Modelle
