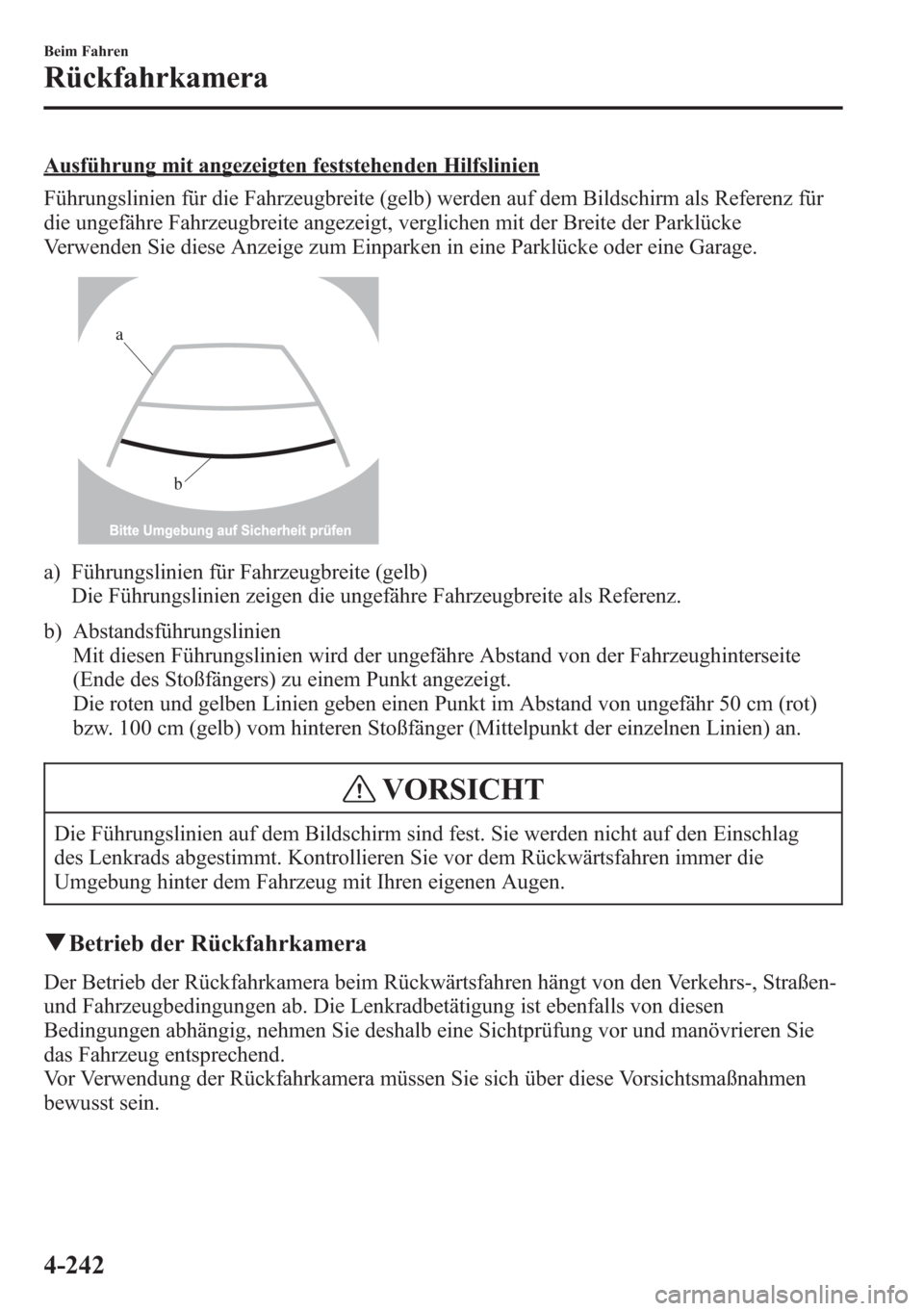

Ausführung mit angezeigten feststehenden Hilfslinien
Führungslinien für die Fahrzeugbreite (gelb) werden auf dem Bildschirm als Referenz für
die ungefähre Fahrzeugbreite angezeigt, verglichen mit der Breite der Parklücke
Verwenden Sie diese Anzeige zum Einparken in eine Parklücke oder eine Garage.
b
a
a) Führungslinien für Fahrzeugbreite (gelb)
Die Führungslinien zeigen die ungefähre Fahrzeugbreite als Referenz.
b) Abstandsführungslinien
Mit diesen Führungslinien wird der ungefähre Abstand von der Fahrzeughinterseite
(Ende des Stoßfängers) zu einem Punkt angezeigt.
Die roten und gelben Linien geben einen Punkt im Abstand von ungefähr 50 cm (rot)
bzw. 100 cm (gelb) vom hinteren Stoßfänger (Mittelpunkt der einzelnen Linien) an.
VORSICHT
Die Führungslinien auf dem Bildschirm sind fest. Sie werden nicht auf den Einschlag
des Lenkrads abgestimmt. Kontrollieren Sie vor dem Rückwärtsfahren immer die
Umgebung hinter dem Fahrzeug mit Ihren eigenen Augen.
qBetrieb der Rückfahrkamera
Der Betrieb der Rückfahrkamera beim Rückwärtsfahren hängt von den Verkehrs-, Straßen-
und Fahrzeugbedingungen ab. Die Lenkradbetätigung ist ebenfalls von diesen
Bedingungen abhängig, nehmen Sie deshalb eine Sichtprüfung vor und manövrieren Sie
das Fahrzeug entsprechend.
Vor Verwendung der Rückfahrkamera müssen Sie sich über diese Vorsichtsmaßnahmen
bewusst sein.
4-242
Beim Fahren
Rückfahrkamera

Ausführung mit Anzeige des voraussichtlichen Fahrzeugwegs
HINWEIS
Nachstehend ist ein Beispiel gezeigt für das Rückwärtsfahren mit nach rechts
eingeschlagenem Lenkrad. Der Vorgang ist umgekehrt beim Rückwärtsfahren von der
Gegenseite.

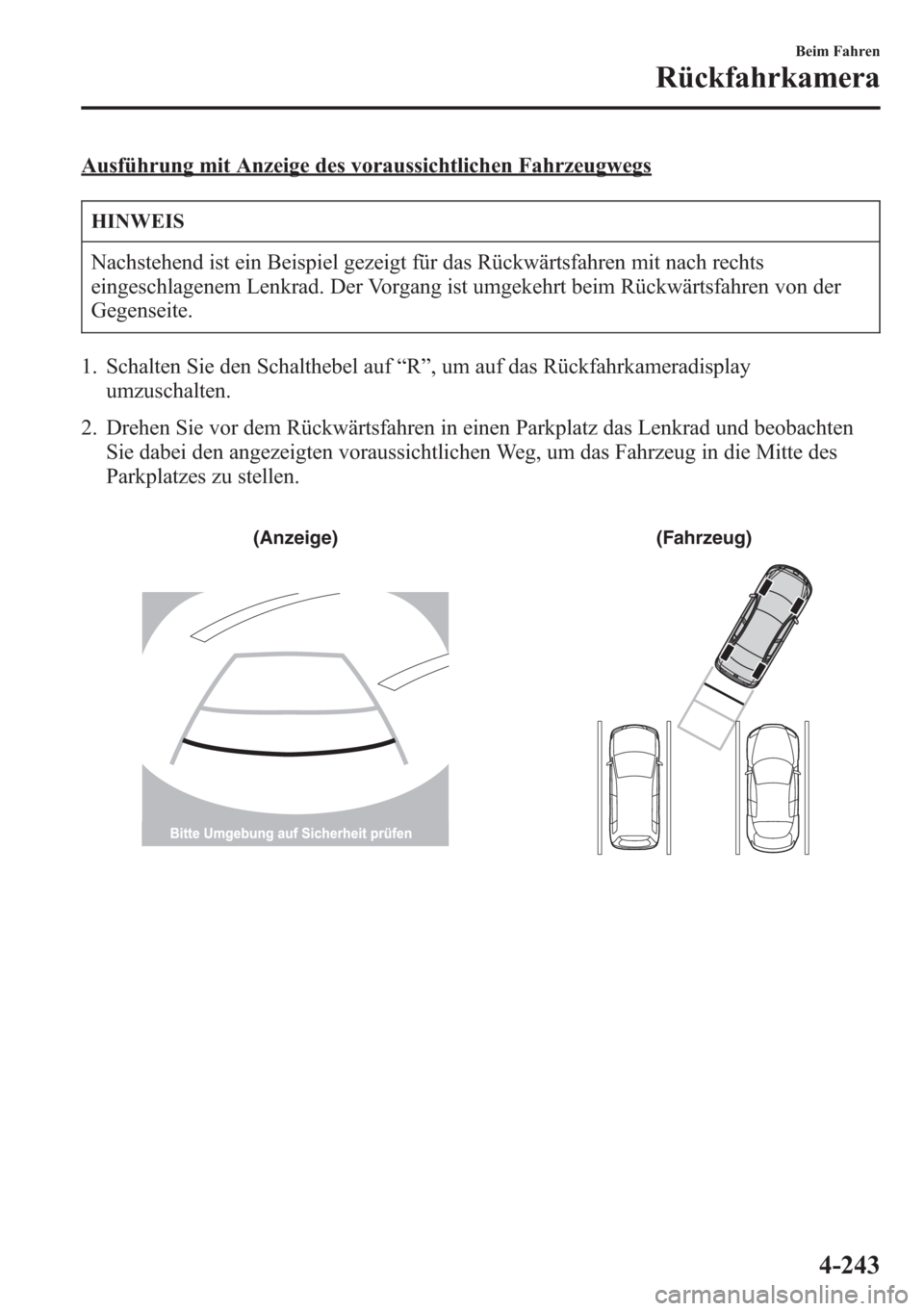

1. Schalten Sie den Schalthebel auf“R”, um auf das Rückfahrkameradisplay
umzuschalten.
2. Drehen Sie vor dem Rückwärtsfahren in einen Parkplatz das Lenkrad und beobachten
Sie dabei den angezeigten voraussichtlichen Weg, um das Fahrzeug in die Mitte des
Parkplatzes zu stellen.
(Anzeige) (Fahrzeug)
Beim Fahren
Rückfahrkamera
4-243

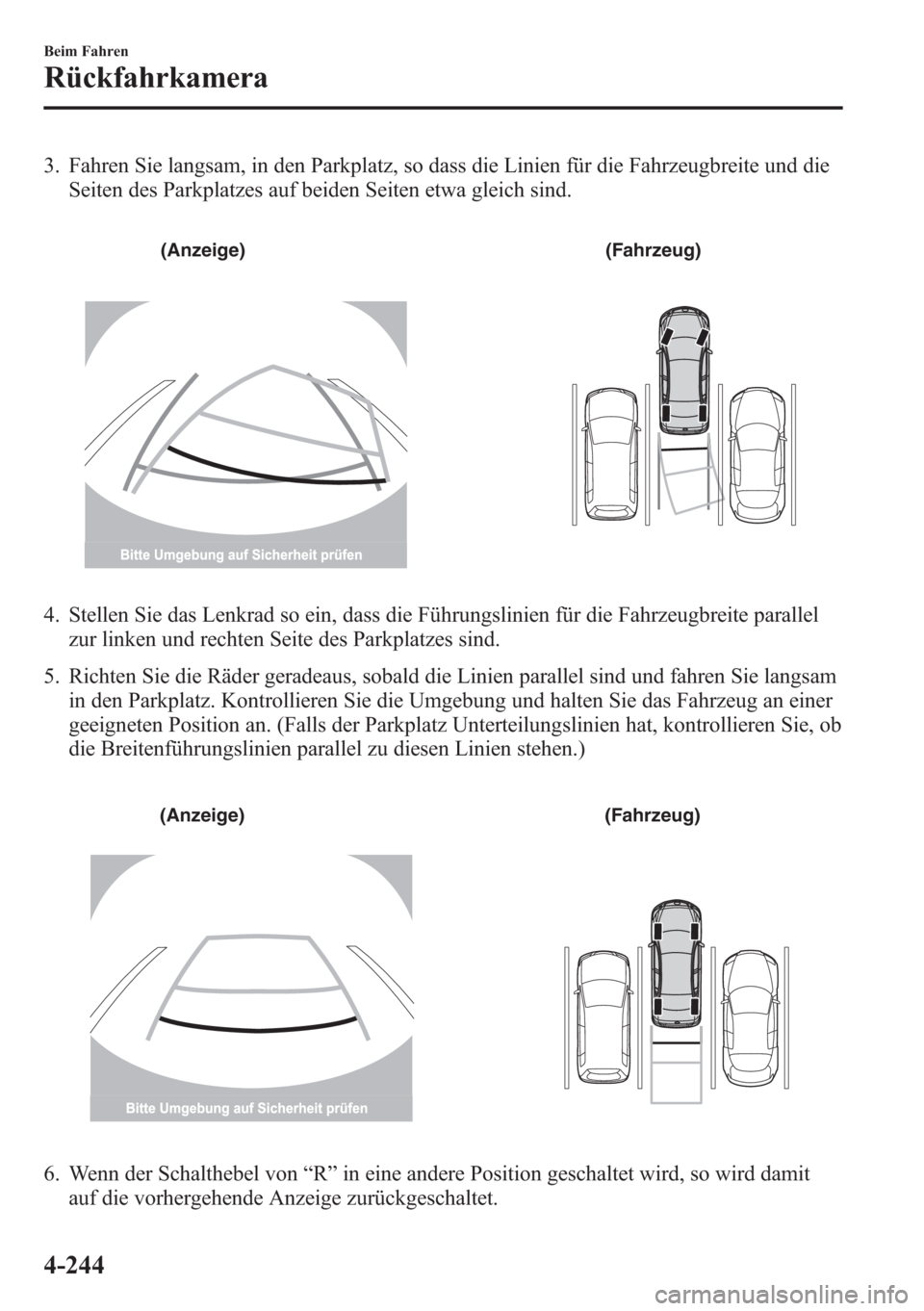

3. Fahren Sie langsam, in den Parkplatz, so dass die Linien für die Fahrzeugbreite und die
Seiten des Parkplatzes auf beiden Seiten etwa gleich sind.
(Anzeige) (Fahrzeug)
4. Stellen Sie das Lenkrad so ein, dass die Führungslinien für die Fahrzeugbreite parallel
zur linken und rechten Seite des Parkplatzes sind.
5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam
in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer
geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob
die Breitenführungslinien parallel zu diesen Linien stehen.)
(Anzeige) (Fahrzeug)
6. Wenn der Schalthebel von“R”in eine andere Position geschaltet wird, so wird damit
auf die vorhergehende Anzeige zurückgeschaltet.
4-244
Beim Fahren
Rückfahrkamera

HINWEIS

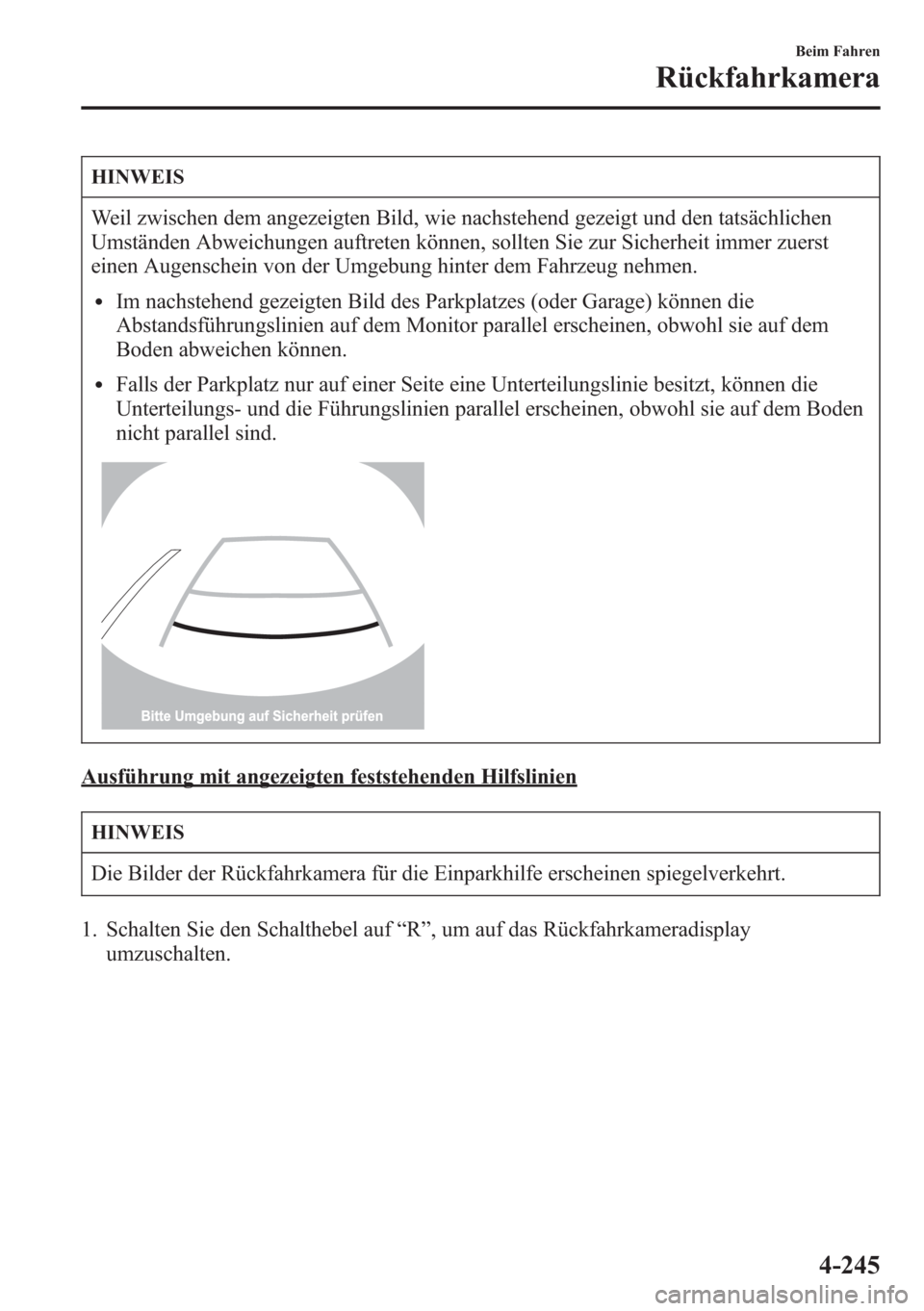

Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen
Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst
einen Augenschein von der Umgebung hinter dem Fahrzeug nehmen.
lIm nachstehend gezeigten Bild des Parkplatzes (oder Garage) können die
Abstandsführungslinien auf dem Monitor parallel erscheinen, obwohl sie auf dem
Boden abweichen können.
lFalls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die
Unterteilungs- und die Führungslinien parallel erscheinen, obwohl sie auf dem Boden
nicht parallel sind.
Ausführung mit angezeigten feststehenden Hilfslinien
HINWEIS
Die Bilder der Rückfahrkamera für die Einparkhilfe erscheinen spiegelverkehrt.
1. Schalten Sie den Schalthebel auf“R”, um auf das Rückfahrkameradisplay
umzuschalten.
Beim Fahren
Rückfahrkamera
4-245

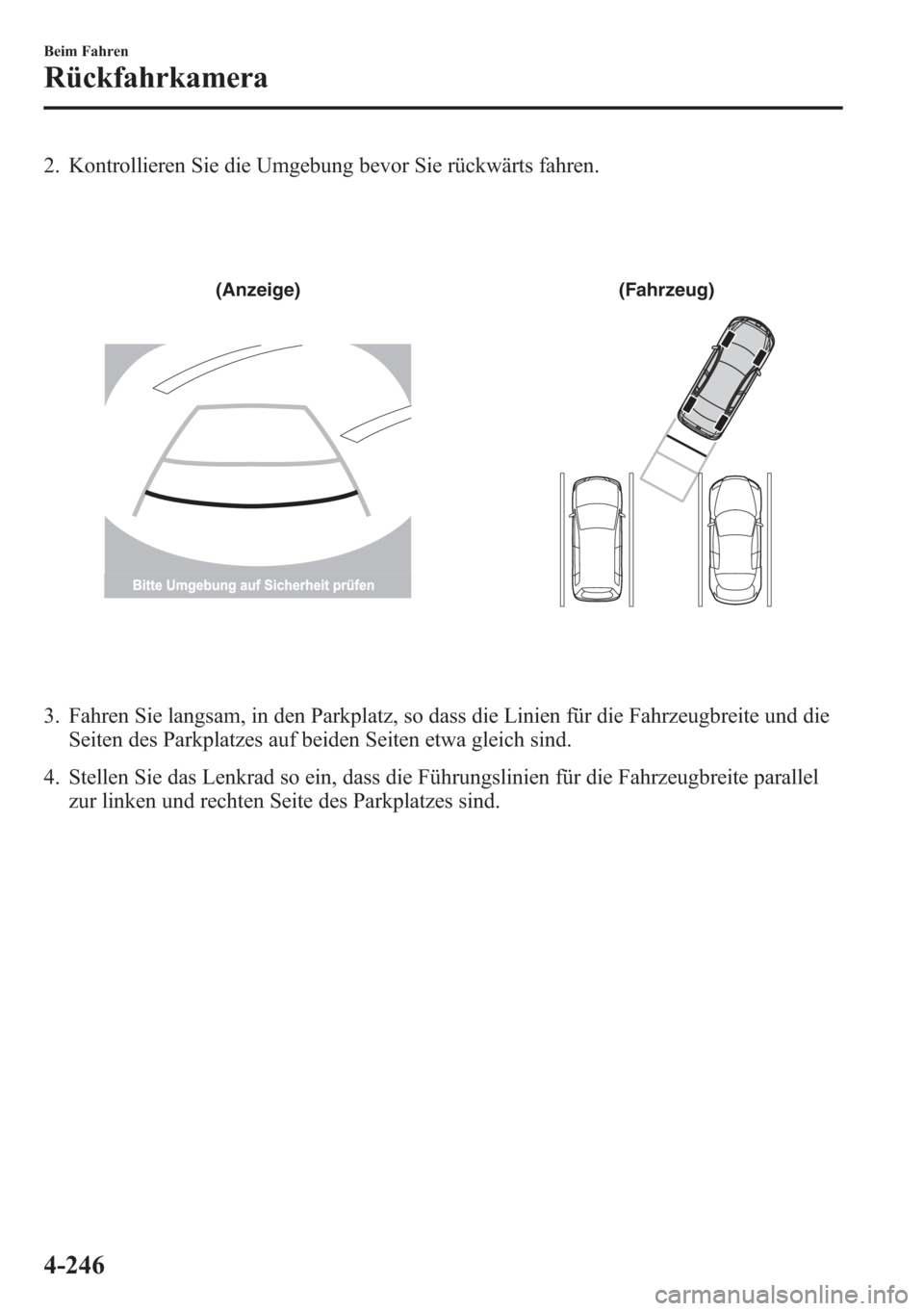

2. Kontrollieren Sie die Umgebung bevor Sie rückwärts fahren.
(Anzeige) (Fahrzeug)
3. Fahren Sie langsam, in den Parkplatz, so dass die Linien für die Fahrzeugbreite und die
Seiten des Parkplatzes auf beiden Seiten etwa gleich sind.
4. Stellen Sie das Lenkrad so ein, dass die Führungslinien für die Fahrzeugbreite parallel
zur linken und rechten Seite des Parkplatzes sind.
4-246
Beim Fahren
Rückfahrkamera

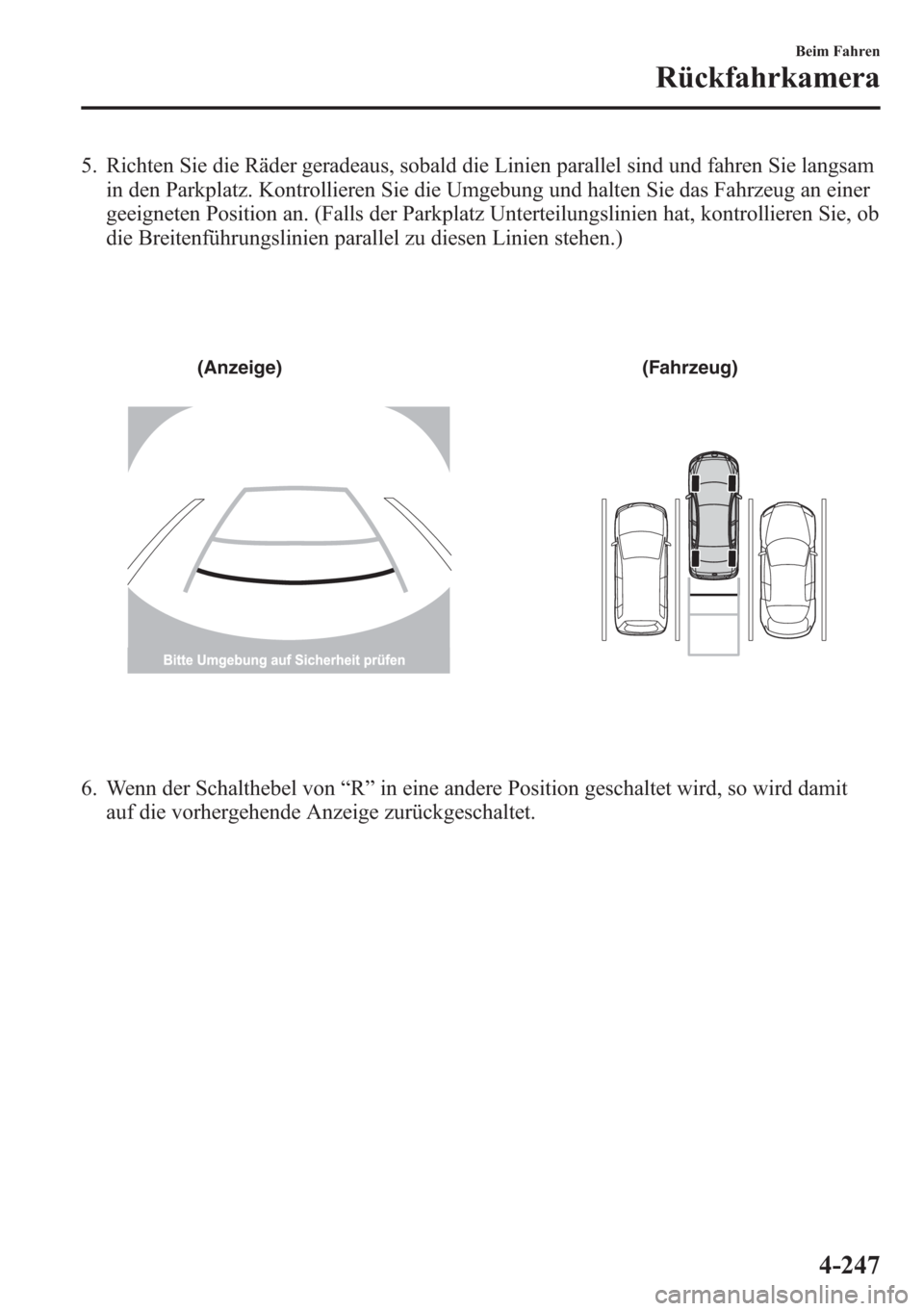

5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam
in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer
geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob
die Breitenführungslinien parallel zu diesen Linien stehen.)
(Anzeige) (Fahrzeug)
6. Wenn der Schalthebel von“R”in eine andere Position geschaltet wird, so wird damit
auf die vorhergehende Anzeige zurückgeschaltet.
Beim Fahren
Rückfahrkamera
4-247

HINWEIS

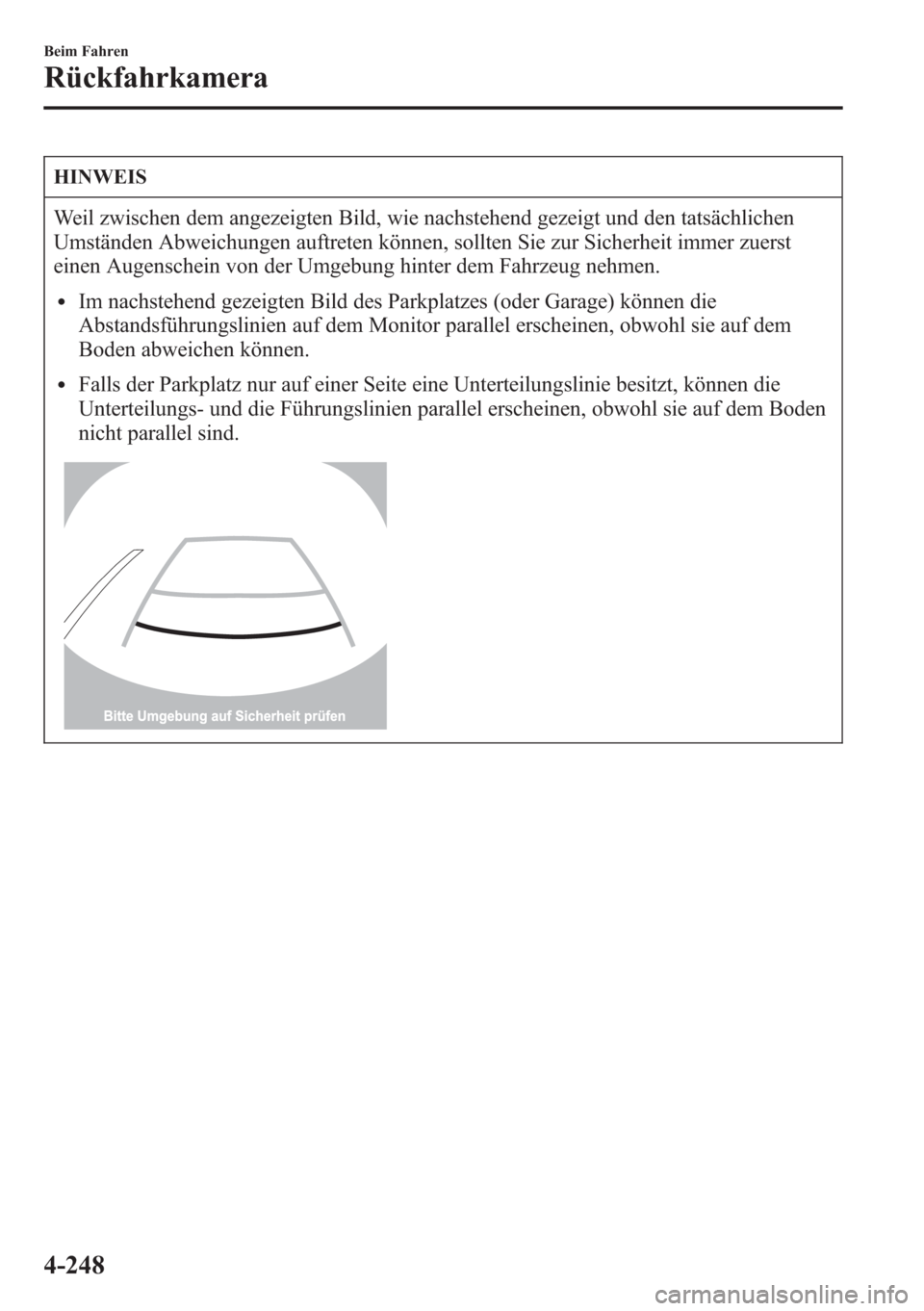

Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen
Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst
einen Augenschein von der Umgebung hinter dem Fahrzeug nehmen.
lIm nachstehend gezeigten Bild des Parkplatzes (oder Garage) können die
Abstandsführungslinien auf dem Monitor parallel erscheinen, obwohl sie auf dem
Boden abweichen können.
lFalls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die
Unterteilungs- und die Führungslinien parallel erscheinen, obwohl sie auf dem Boden
nicht parallel sind.
4-248
Beim Fahren
Rückfahrkamera

qUnterschied zwischen tatsächlicher Straßenbedingung und Anzeige
Es treten Unterschiede zwischen dem tatsächlichen Straßenzustand und der Anzeige auf.
Solche Unterschiede beim Abschätzen von Abständen können zu einem Unfall führen.
Beachten Sie, dass unter den folgenden Bedingungen das Abschätzen von Abständen
schwierig sein kann.

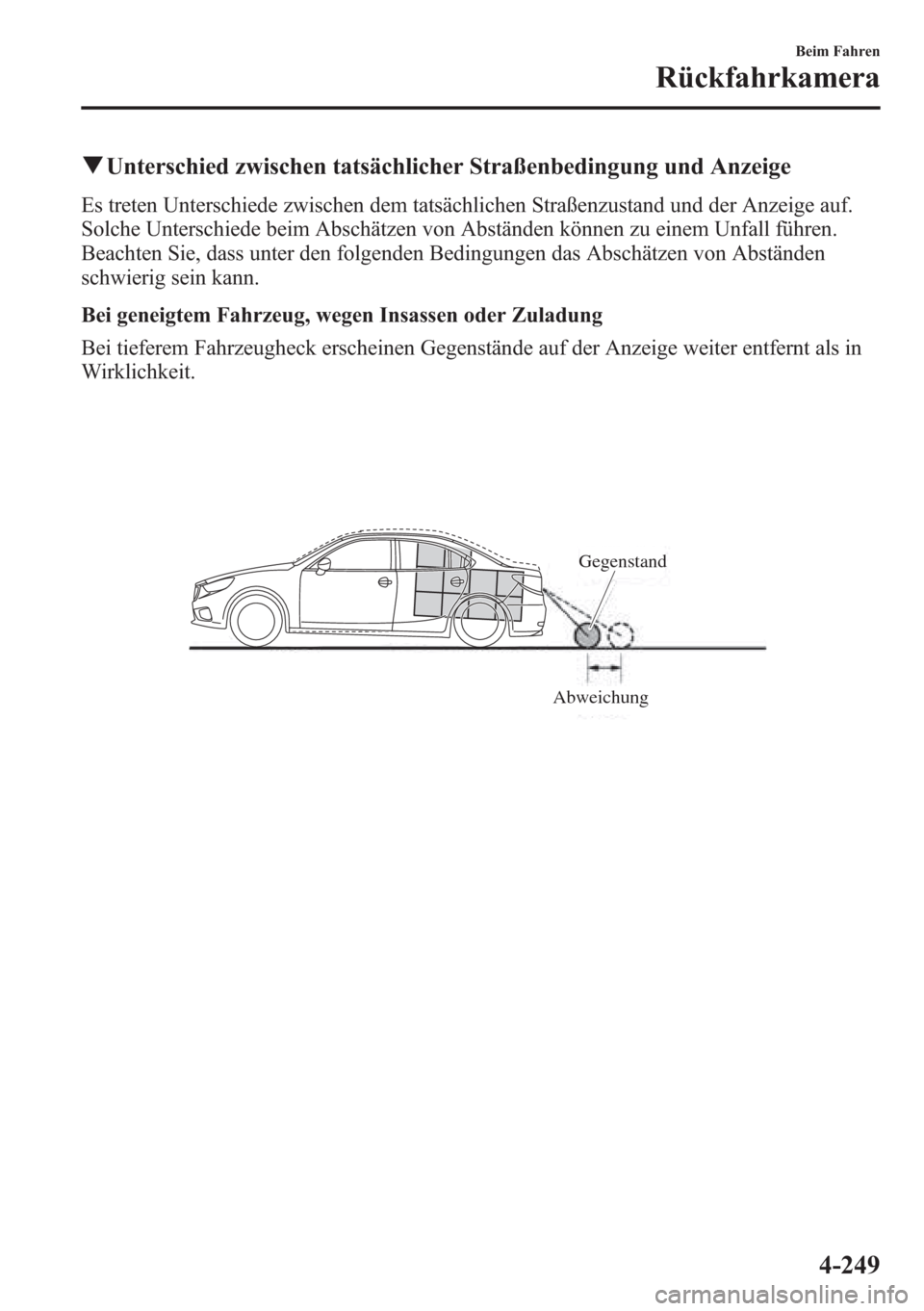

Bei geneigtem Fahrzeug, wegen Insassen oder Zuladung
Bei tieferem Fahrzeugheck erscheinen Gegenstände auf der Anzeige weiter entfernt als in
Wirklichkeit.
AbweichungGegenstand
Beim Fahren
Rückfahrkamera
