2015 MAZDA MODEL 6 Betriebsanleitung (in German)

Gelöste Batterieklemmen
Nach dem Lösen der Batterieklemmen ist es möglich, dass der Motor nicht abgestellt wird.
Außerdem ist nach dem Ersetzen der Batterie eine Kontrolle der i-stop-Funktionen
notwendig. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.

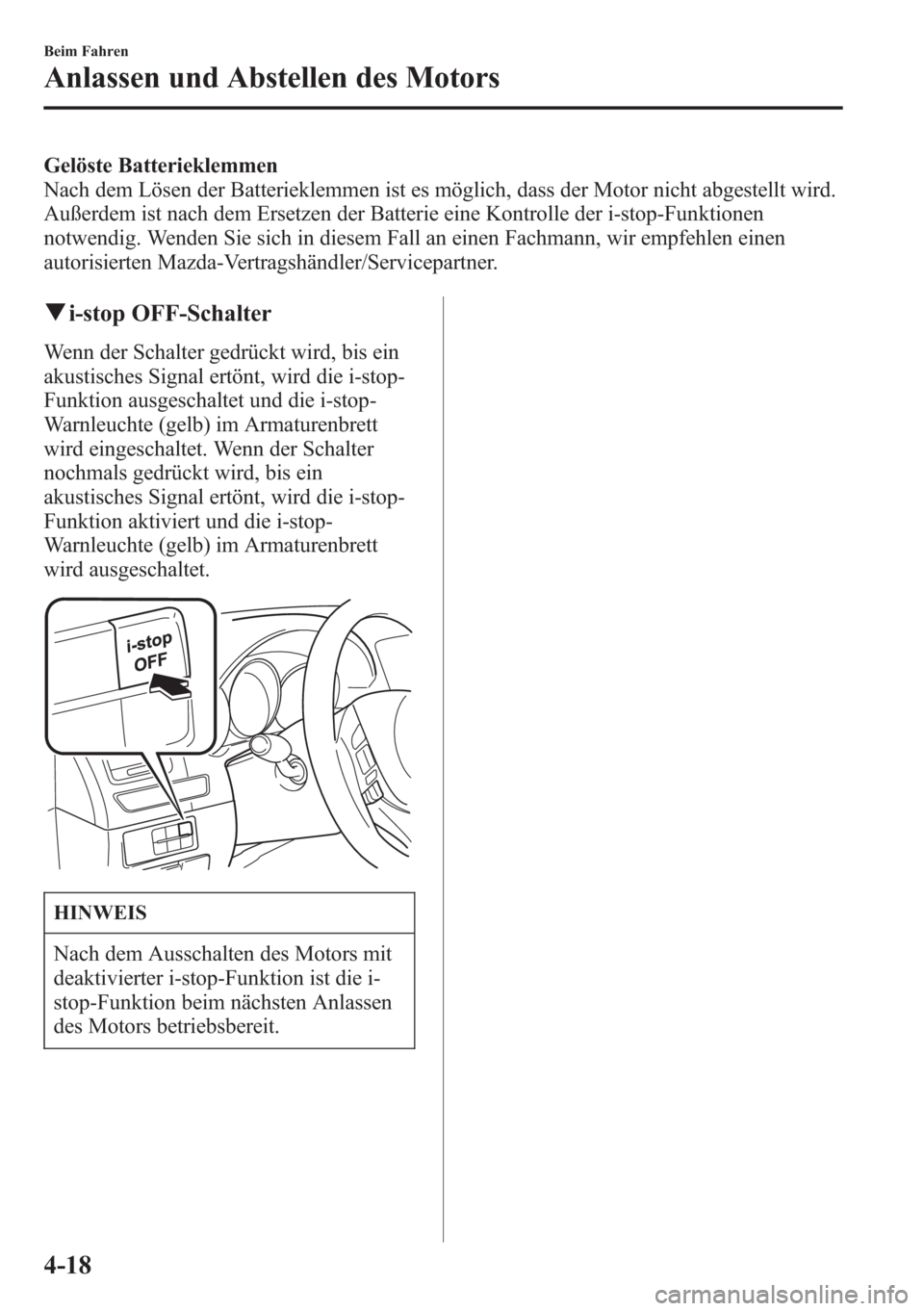

qi-stop OFF-Schalter
Wenn der Schalter gedrückt wird, bis ein
akustisches Signal ertönt, wird die i-stop-
Funktion ausgeschaltet und die i-stop-
Warnleuchte (gelb) im Armaturenbrett
wird eingeschaltet. Wenn der Schalter
nochmals gedrückt wird, bis ein
akustisches Signal ertönt, wird die i-stop-
Funktion aktiviert und die i-stop-
Warnleuchte (gelb) im Armaturenbrett
wird ausgeschaltet.
HINWEIS
Nach dem Ausschalten des Motors mit
deaktivierter i-stop-Funktion ist die i-
stop-Funktion beim nächsten Anlassen
des Motors betriebsbereit.
4-18
Beim Fahren
Anlassen und Abstellen des Motors

qRollschutzfunktion (Automatikgetriebe)
Fahrzeuge, die mit der i-stop-Funktion ausgerüstet sind, verfügen auch über eine
Rollschutzfunktion. Mit dieser Funktion wird ein Rollen des Fahrzeugs verhindert, wie
zum Beispiel beim Loslassen des Bremspedals an einer Steigung unter den folgenden
Bedingungen:
lBeim Anhalten mit leerlaufendem Motor (verhindert ein Zurückrollen des Fahrzeugs)
lBeim Anfahren (verhindert plötzliche Fahrzeugbewegungen wegen Kriechen)
Die Bremskraft wird automatisch angewendet, wenn das Bremspedal losgelassen und
der Motor angelassen wird.
Den Fuß vom Bremspedal wegnehmen Bremskraft aufrechterhalten
Motor erneut gestartet Beschleunigung
Beim Fahren
Anlassen und Abstellen des Motors
4-19

WARNUNG
Die Rollschutzfunktion ist eine zusätzliche Funktion, die während maximal vier
Sekunden wirkt, wie beim Loslassen des Bremspedals zum Anfahren, wenn das
Fahrzeug mit aktivierter i-stop-Funktion zum Stehen gebracht wurde:lEin zu starkes Vertrauen in das System kann zu Unfällen führen, wenn sich das
Fahrzeug plötzlich bewegt. Vor dem Losfahren muss die Umgebung überprüft und
der Schalthebel, das Brems- und das Gaspedal müssen entsprechend bedient
werden.
lDas Fahrzeug kann unerwartet je nach Zuladung und Anhänger rollen. Beachten
Sie, dass sich das Fahrzeug nach dem Ausschalten der Rollschutzfunktion unter
den folgenden Bedingungen plötzlich bewegen kann:
(Der Wählhebel befindet sich in der Position“N”.)
Falls sich der Schalthebel in der Position N befindet und das Bremspedal bei
eingeschalteter i-stop-Funktion losgelassen wird, vermindert sich die Bremskraft
allmählich. Lassen Sie nach dem Anlassen des Motors das Bremspedal los und
stellen Sie den Schalthebel in eine andere Position als N, um anzufahren.
HINWEIS
lBeim Anhalten an einer starken Steigung funktioniert die Rollschutzfunktion nicht,
weil das Start-Stopp-System nicht aktiviert wird.
lWegen der ansprechenden Rollschutzfunktion kann sich das Ansprechverhalten des
Bremspedals ändern, Geräusche von den Bremsen können auftreten oder das
Bremspedal kann vibrieren. Dies bedeutet jedoch nicht, dass eine Störung aufgetreten
ist.
4-20
Beim Fahren
Anlassen und Abstellen des Motors

qi-stop-Warnleuchte, akustisches Signal
Bei einer auftretenden Systemstörung oder falls Vorsichtsmaßnahmen für den
Systembetrieb notwendig werden, wird der Fahrer durch ein akustisches Warnsignal und
durch die Warnleuchte im Armaturenbrett aufmerksam gemacht.
Warnleuchte/Signal Überprüfung
Ein Warnsignal ertönt und die i-stop-Warnleuchte (gelb)
und andere Warnleuchten leuchten bei eingeschalteter
i-stop-Funktion.Kontrollieren Sie, ob die Motorhaube geöffnet, der
Fahrersicherheitsgurt nicht angelegt oder die Fahrertür
geöffnet ist. In diesem Fall wird der Motor aus
Sicherheitsgründen nicht mehr automatisch gestartet.
Lassen Sie den Motor normal an.
Die i-stop-Warnleuchte (gelb) blinkt.Mögliche Störung des i-stop-Systems. Lassen Sie in
diesem Fall das Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Während des Betriebs der i-stop-Funktion blinkt die
i-stop-Kontrollleuchte (grün) zweimal pro Sekunde.(Schaltgetriebe)
Kontrollieren Sie, ob sich der Schalthebel in der
Neutralposition befindet.
(Modell für Europa)
Während des Betriebs der i-stop-Funktion ertönt das
akustische Warnsignal und die i-stop-Kontrollleuchte
(grün) blinkt zweimal pro Sekunde.
Kontrollieren, ob die Fahrertür geschlossen ist.
(Außer Modell für Europa)
Das akustische Warnsignal ertönt und die
i-stop-Kontrollleuchte (grün) leuchtet während des
Betriebs von i-stop.
Beim Fahren
Anlassen und Abstellen des Motors
4-21

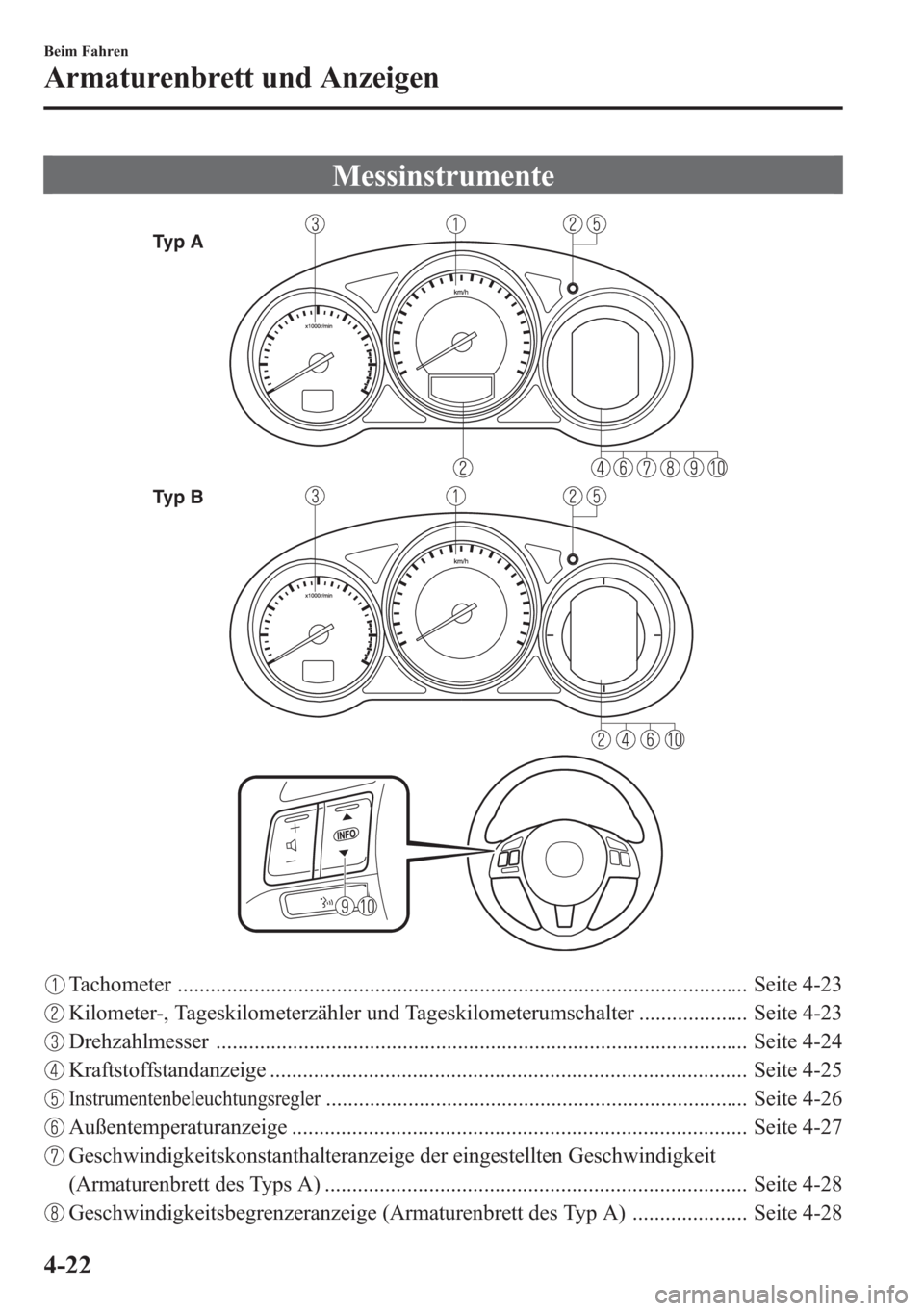

Messinstrumente
Typ A
Typ B
Tachometer ........................................................................................................ Seite 4-23
Kilometer-, Tageskilometerzähler und Tageskilometerumschalter .................... Seite 4-23
Drehzahlmesser ................................................................................................. Seite 4-24
Kraftstoffstandanzeige ....................................................................................... Seite 4-25
Instrumentenbeleuchtungsregler............................................................................. Seite 4-26
Außentemperaturanzeige ................................................................................... Seite 4-27
Geschwindigkeitskonstanthalteranzeige der eingestellten Geschwindigkeit
(Armaturenbrett des Typs A) ............................................................................. Seite 4-28
Geschwindigkeitsbegrenzeranzeige (Armaturenbrett des Typ A) ..................... Seite 4-28
4-22
Beim Fahren
Armaturenbrett und Anzeigen

Wartungsmonitor (Armaturenbrett des Typs A) ................................................ Seite 4-28
Bordcomputer und INFO-Schalter .................................................................... Seite 4-29
qTachometer
Der Tachometer zeigt die
Fahrzeuggeschwindigkeit an.
qKilometer-, Tageskilometerzähler
und Tageskilometerumschalter
Mit dem Wahlschalter kann bei
angezeigtem Tageskilometerzähler
zwischen dem Tageskilometerzähler A
und dem Tageskilometerzähler B
umgeschaltet werden. Die eingestellte
Betriebsart wird angezeigt.
Den Knopf drücken. Den Knopf drücken. Tageskilometerzähler A
Kilometerzähler
Tageskilometerzähler B
Kilometerzähler
Knopf
HINWEIS
Wenn die Zündung auf“ACC”oder
“OFF”geschaltet wird, kann der
Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:
lNach dem Umschalten der Zündung
von“ON”auf“OFF”.
lNach dem Öffnen der Fahrertür.
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen anzeigen.
Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite Reise
mit dem Tageskilometerzähler B
aufgezeichnet.
Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.
Beim Fahren
Armaturenbrett und Anzeigen
4-23

Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf für
weniger als 1 Sekunde nochmals drücken,
wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.
Bei eingestelltem Tageskilometerzähler A
wird“TRIP A”angezeigt. Bei
eingestelltem Tageskilometerzähler B
wird“TRIP B”angezeigt.
Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie den
Knopf für mindestens 1 Sekunde
gedrückt, um die Zähleranzeige auf“0.0”
zurückzustellen. Der
Tageskilometerzähler kann zum Messen
zurückgelegter Wegstrecken oder zum
Überprüfen des
Kraftstoffverbrauchs
verwendet werden.
HINWEIS
l(Fahrzeuge mit Audiogerät Typ C/
Ty p D )
Falls die
Kraftstoffverbrauchsdaten mit
der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler A mit
dem Tageskilometerzähler bei
eingeschalteter Synchronisation
zwischen
Kraftstoffverbrauchsüberwachung und
Tageskilometerzähler zurückgestellt
wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
Siehe“Überwachung des
Kraftstoffverbrauchs”auf Seite 4-127.
lNur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
HINWEIS
lDer Tageskilometerzähler wird
gelöscht, wenn:
ldie Stromversorgung
unterbrochen wird
(durchgebrannte Sicherung oder
abgeklemmte Batterie),
loder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.

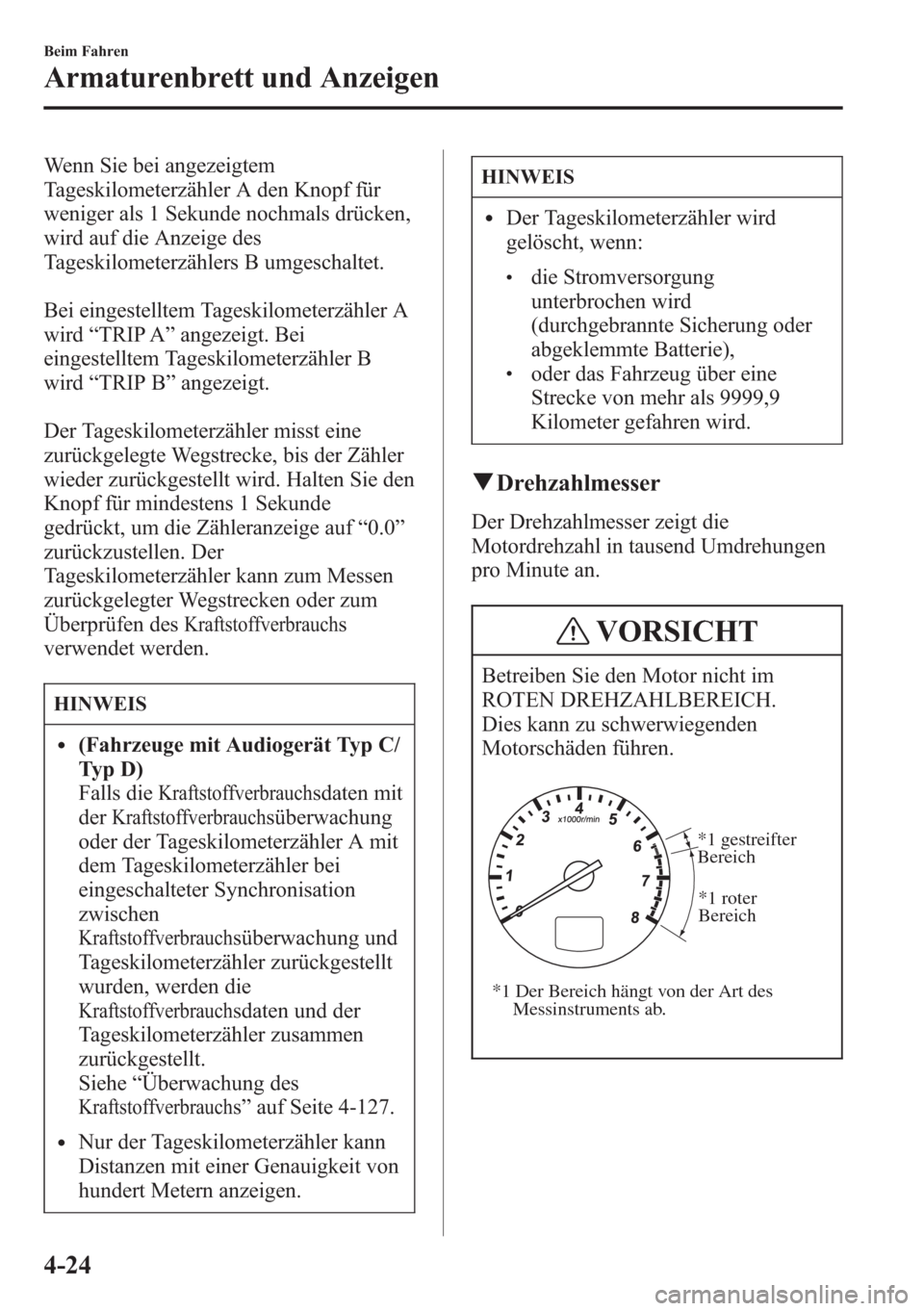

qDrehzahlmesser
Der Drehzahlmesser zeigt die
Motordrehzahl in tausend Umdrehungen
pro Minute an.
VORSICHT
Betreiben Sie den Motor nicht im
ROTEN DREHZAHLBEREICH.
Dies kann zu schwerwiegenden
Motorschäden führen.
*1 Der Bereich hängt von der Art des
Messinstruments ab.
*1 gestreifter
Bereich
*1 roter
Bereich
4-24
Beim Fahren
Armaturenbrett und Anzeigen

HINWEIS
Wenn die Nadel des Drehzahlmessers in
den GESTREIFTEN BEREICH
ausschlägt, muss der Fahrer
hochschalten, bevor die Nadel in den
ROTEN BEREICH ausschlägt.

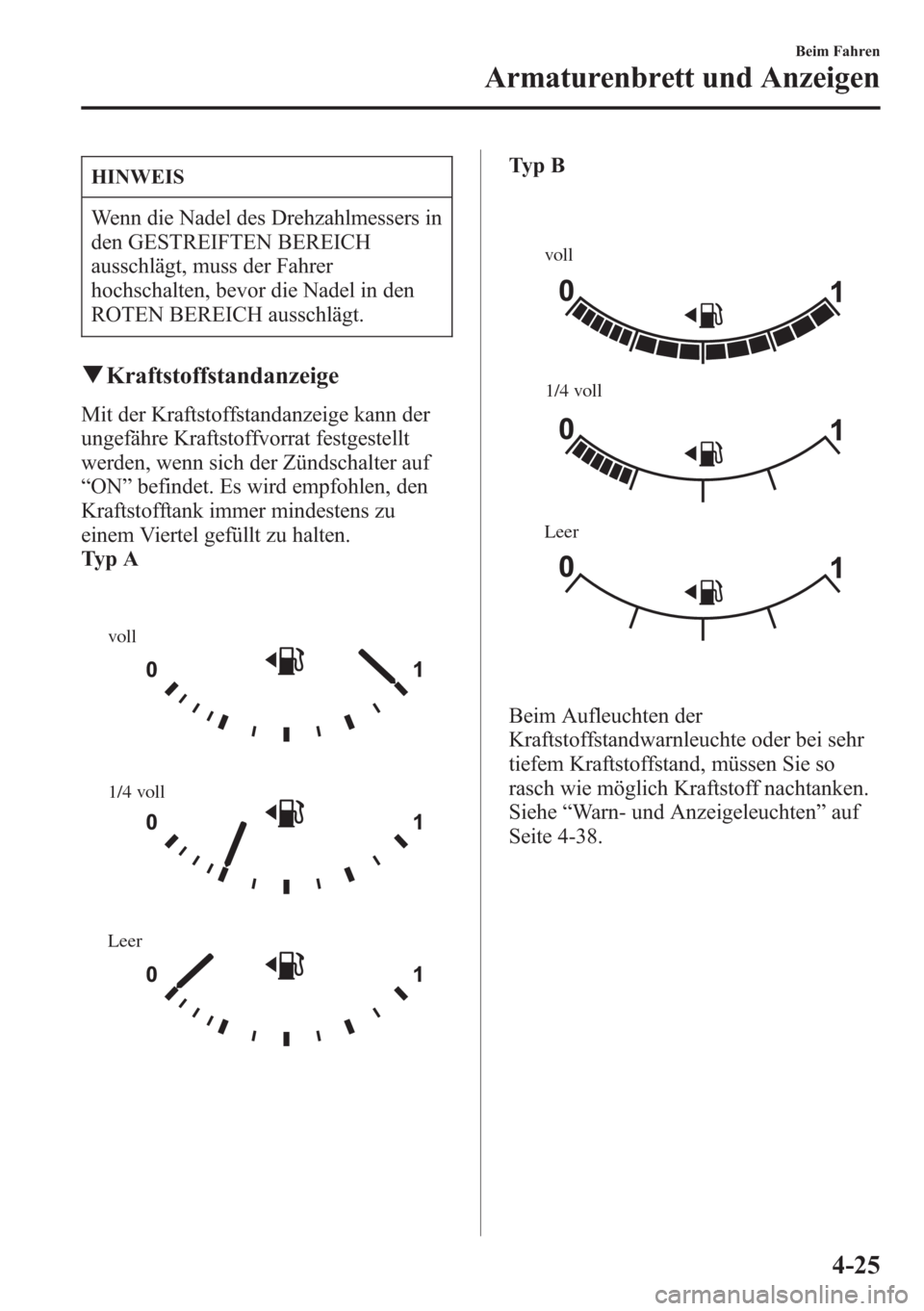

qKraftstoffstandanzeige
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON”befindet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu
einem Viertel gefüllt zu halten.
Ty p A
voll
Leer 1/4 voll
Ty p B
voll
Leer1/4 voll
Beim Aufleuchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-38.
Beim Fahren
Armaturenbrett und Anzeigen
4-25
